盘式永磁电机

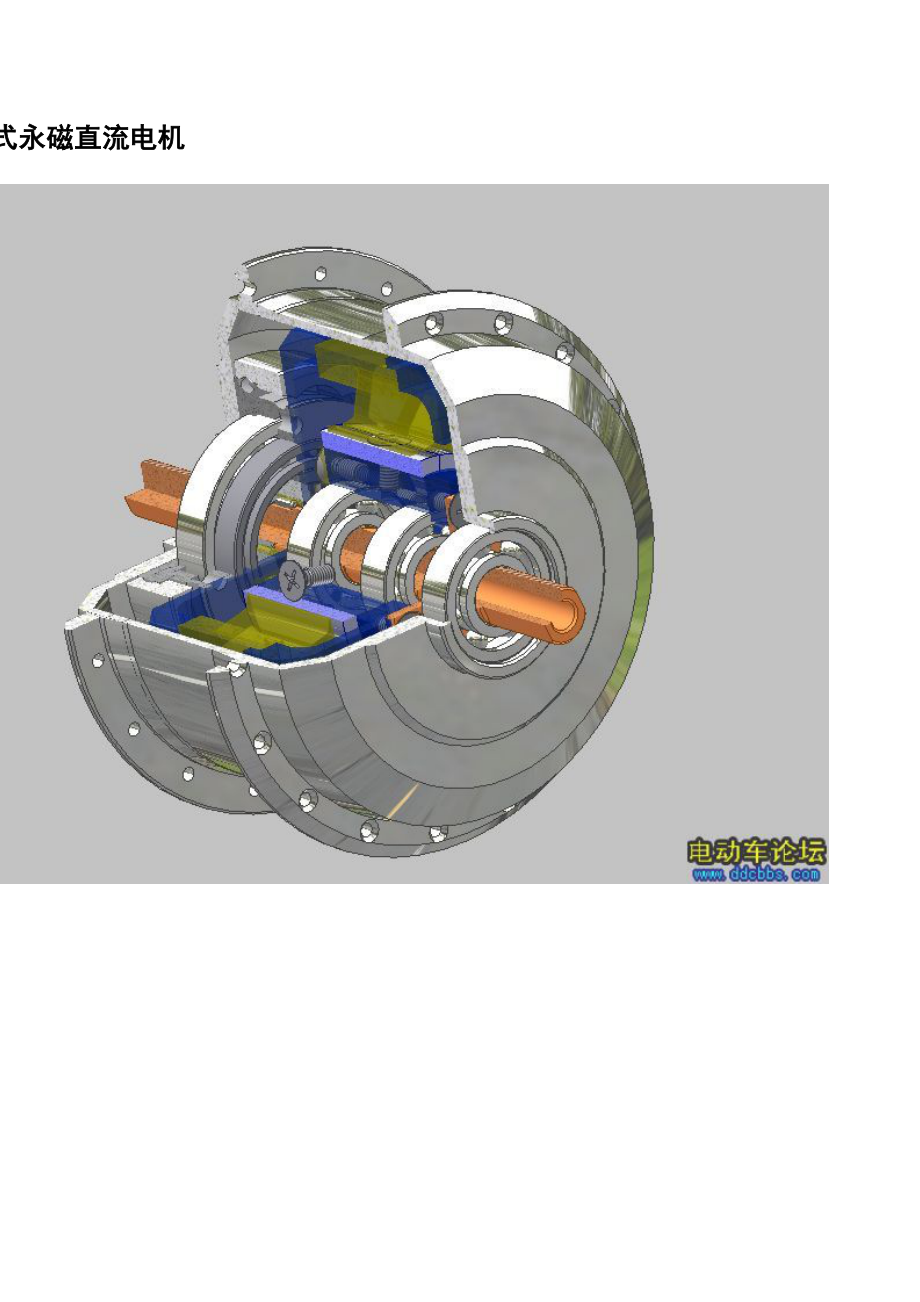

盘式永磁直流电机 盘式永磁电机的轴向尺寸较小，外形像圆盘一样一般电机定子与转子间气隙磁场方向为经向，而盘式电机为轴向除了磁场方向不同，工作原理与普通电机相同 下面介绍一种盘式永磁直流电机的结构，这是四极直流电机，四个扇形永磁体磁极摆成平面，如下图 四个扇形永磁体磁极安装在主端盖上，主端盖与上端盖为导磁良好的钢材制造，两端盖闭合后形成良好的磁路在磁极与上端盖间有工作气隙，磁场在气隙间的方向为轴向，在下图中蓝色的磁力线显示了磁路与磁场走向 扁盘状转子在磁极与上端盖间的气隙间旋转，转子线圈呈扇形，下图是两个线圈与磁极的位置对应图 电机转子共有36个线圈排列成盘状 该电机转子采用无铁芯结构，把线圈封装在绝缘材料内，压成盘状，构成无铁芯盘状转子,绝缘材料可用含聚脂玻璃纤维塑料或酚醛塑料等在盘状转子中部有换向器，见下图 本机采用平面换向器，扇形换向片平铺在同一平面上，呈圆环状电刷装在刷握内，刷握内有弹簧把电刷压向换向器，刷握安装在主端盖上 把盘状转子安装在转轴上，再安装在机座的气隙内，让转子在气隙内自由转动，装好的电机平面剖面图如下 下图就是安装好的盘式永磁直流电机的立体剖面图 以下两图是盘式永磁直流电机的立体外观图。

盘式无铁芯永磁电机由于转子无铁芯，电感小，换向火花小，关键是非常适合需要使用薄形电机的场合盘式永磁电机结构有多种，在本网“直驱式永磁风力发电机”栏目里有中间转子盘式发电机与中间定子盘式发电机的介绍。
