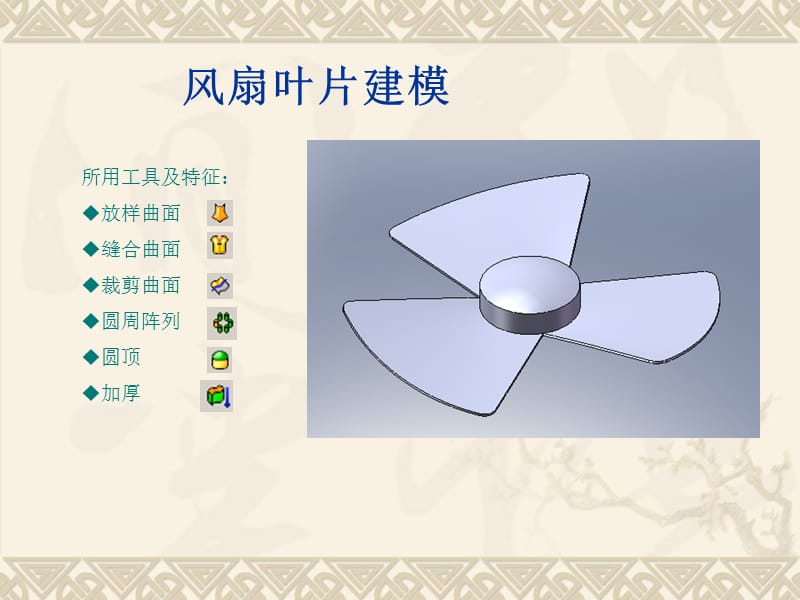

风扇叶片建模,所用工具及特征： 放样曲面 缝合曲面 裁剪曲面 圆周阵列 圆顶 加厚,1、选择“上视基准图”，使用直线、圆等工具绘制扇形草图12、单击“曲面”工具栏中的“填充曲面”工具，显示“填充曲面”属性管理器，选择草图1作为修补边界，其他参数如下，确认后完成曲面填充1的绘制3、选择“前视基准图”，使用圆弧工具绘制草图24、单击“曲面”工具栏中的“放样曲面”工具，显示“曲面放样”属性管理器，选择草图1所绘制的“边线1”及“草图2”，确认完成曲面放样1的绘制5、选择“上视基准图”，使用圆、直线、裁剪实体等工具绘制草图3，如下图6、单击“曲面”工具栏中的“裁剪曲面”工具设置如下,7、单击“曲面”工具栏中的“缝合曲面”工具选择“曲面填充1”及“曲面剪裁1”作为要缝合的曲面和面，确定完成曲面缝合18、单击“特征”工具栏中的加厚工具选择“曲面缝合1”作为要加厚的曲面，设置厚度为1mm，选择“加厚两侧”，确认完成加厚1特征9、单击“参考几何体”工具栏中的基准轴工具选择“曲面填充1”的边线作为参考实体，完成基准轴1的绘制10、单击“特征”工具栏中的圆周阵列工具选择“基准轴1”作为阵列轴，设置角度为360度，实例数为3，勾选“等间距”复选框，选择“加厚1”作为要阵列的实体，确认完成阵列（圆周）1特征。
11、在下图所示的面上绘制草图4，直径为80mm的圆12、将草图4拉伸20mm13、单击“特征”工具栏中的圆顶工具选择面1作为到圆顶的面，设置距离为10mm，确定后完成圆顶1特征 至此，风扇叶片绘制完毕制作比较粗糙，谢谢观看 交流：80800263,。
