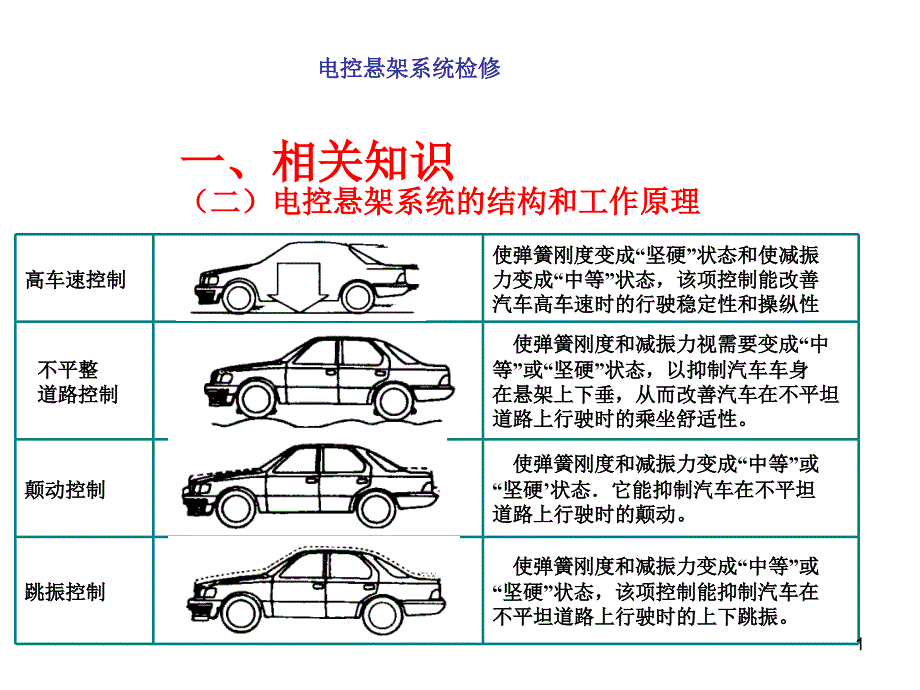

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,一、相关知识,,(二)电控悬架系统的结构和工作原理,,,,,,高车速控制,,使弹簧刚度变成“坚硬”状态和使减振力变成“中等”状态,该项控制能改善汽车高车速时的行驶稳定性和操纵性,不平整,道路控制,,使弹簧刚度和减振力视需要变成“中等”或“坚硬”状态,以抑制汽车车身在悬架上下垂,从而改善汽车在不平坦道路上行驶时的乘坐舒适性颠动控制,,使弹簧刚度和减振力变成“中等”或“坚硬’状态.它能抑制汽车在不平坦道路上行驶时的颠动跳振控制,,使弹簧刚度和减振力变成“中等”或“坚硬”状态,该项控制能抑制汽车在不平坦道路上行驶时的上下跳振电控悬架系统检修,一、相关知识 (二)电控悬架系统的结构和工作原理 高车速控,1,一、相关知识,,(二)电控悬架系统的结构和工作原理,,2.LS400电控悬架系统的构成,,LS400电控悬架系统主要是由压缩空气系统和电子控制系统两部分组成主要部件有:车辆高度控制阀,悬架高度传感器,汽车转向角传感器,压缩空气排气阀,悬架控制电脑、执行器、各种手动控制开关和汽车仪表板上的各种显示仪表、指示灯等。
一、相关知识 (二)电控悬架系统的结构和工作原理 2.LS,2,一、相关知识,,(二)电控悬架系统的结构和工作原理,,LS400电控空气悬架元件位置,一、相关知识 (二)电控悬架系统的结构和工作原理 LS40,3,一、相关知识,,(二)电控悬架系统的结构和工作原理,,LS400空气悬架电子控制系统示意图,一、相关知识 (二)电控悬架系统的结构和工作原理 LS40,4,一、相关知识,,(二)电控悬架系统的结构和工作原理,,3.LS400电控悬架工作原理,1)车身(底盘)高度工作原理,车两使用中,悬架ECU通过悬架高度位置传感器检测车身(底盘)的高度,如高出规定,则ECU使空气压缩机工作,同时打开高度电磁阀,压缩空气经过干燥器干燥后,经高度电磁阀,进入气压缸,使车身(底盘)升高如检测车身底盘,高度低于规定,则打开高度电磁阀和排气阀,在车身重力的作用下,使气体排出气压缸,从而降低车身(底盘)高度其中,压缩机只在升高的过程中工作其余时间,均不工作一、相关知识 (二)电控悬架系统的结构和工作原理 3.LS,5,一、相关知识,,(二)电控悬架系统的结构和工作原理,,2)悬架减振力(阻尼力)、弹簧刚度工作原理,,,LS400悬架结构,一、相关知识 (二)电控悬架系统的结构和工作原理 2)悬架,6,一、相关知识,,(二)电控悬架系统的结构和工作原理,,(1) 空气弹簧的变刚度工作原理。
当空气阀转到如图的位置时,主、副气室的气体通道被打开,主气室的气体经空气阀的中间孔与副气室的气体相通,相当于空气弹簧的工作容积增大,空气弹簧的刚度为“软”一、相关知识 (二)电控悬架系统的结构和工作原理 (1),7,一、相关知识,,(二)电控悬架系统的结构和工作原理,,当空气阀转到如图所示的位置时,主、副气室的气体通道被关闭,主、副气室之间的气体不能相互流动,此时的空气弹簧只有主气室的气体参加工作,空气弹簧的刚度为“硬”一、相关知识 (二)电控悬架系统的结构和工作原理,8,一、相关知识,,(二)电控悬架系统的结构和工作原理,,(2)变减振力(变阻尼力)工作原理,一般变阻尼减振器的结构是:外壳为一个长圆柱缸筒,带有活塞的活塞杆插入缸筒内,缸筒内充满液压油,活塞上有节流孔一、相关知识 (二)电控悬架系统的结构和工作原理 (2)变,9,一、相关知识,,(二)电控悬架系统的结构和工作原理,,变阻尼减振器的阻尼力调节特性,,一、相关知识 (二)电控悬架系统的结构和工作原理 变阻尼减,10,一、相关知识,,(二)电控悬架系统的结构和工作原理,,阻尼力较弱时,,一、相关知识 (二)电控悬架系统的结构和工作原理 阻尼力较,11,一、相关知识,,(二)电控悬架系统的结构和工作原理,,阻尼力中等时,,一、相关知识 (二)电控悬架系统的结构和工作原理 阻尼力中,12,一、相关知识,,(二)电控悬架系统的结构和工作原理,,阻尼力较强时,一、相关知识 (二)电控悬架系统的结构和工作原理 阻尼力较,13,一、相关知识,,(二)电控悬架系统的结构和工作原理,,4.丰田电控悬架系统主要部件,1) 空气压缩机,,空气压缩机由活塞和曲柄连杆机构组成,直流永磁电动机驱动,具有大扭矩和快速起动等特点,,,一、相关知识 (二)电控悬架系统的结构和工作原理 4.丰田,14,一、相关知识,,(二)电控悬架系统的结构和工作原理,,2) 空气干燥器,空气干燥器用于去除系统内由于空气压缩而产生的水分。
为使结构紧凑,排气电磁阀、空气干燥器装在一起空气干燥器安装在高度控制阀和排气阀之间,内部充满了硅胶一、相关知识 (二)电控悬架系统的结构和工作原理 2) 空,15,一、相关知识,,(二)电控悬架系统的结构和工作原理,,3) 排气电磁阀,,高度控制排气电磁阀安装于空气干燥器和干燥器的末端,当接收到悬挂控制电脑发出降低悬挂高度的指令时,即将系统中的压缩空气排出一、相关知识 (二)电控悬架系统的结构和工作原理 3) 排,16,一、相关知识,,(二)电控悬架系统的结构和工作原理,,4) 高度控制电磁阀,高度控制电磁阀安装于空气干燥器和气动减振器之间,为一电磁阀用于控制汽车悬挂的高度调节 高度控制电磁阀由电磁阀、阀体等组成一、相关知识 (二)电控悬架系统的结构和工作原理 4) 高,17,一、相关知识,,(二)电控悬架系统的结构和工作原理,,在汽车悬挂高度需要上升时:,高度控制电磁阀接通,排气电磁阀关闭,向气动减振器充入压缩空气,使汽车悬挂升高在汽车悬挂高度需要下降时:,高度控制电磁阀接通,排气电磁阀打开,压缩空气通过空气干燥器排入大气中一、相关知识 (二)电控悬架系统的结构和工作原理 在汽车悬,18,一、相关知识,,(二)电控悬架系统的结构和工作原理,,5) 空气管,空气悬架系统一般采用钢管和尼龙软管作为空气管。
钢管用于固定在车身上的前、后高度控制阀之间的固定管道;尼龙软管用于诸如空气弹簧与高度控制阀之间的有相对运动的管道尼龙软管采用单触式接头,以方便维修和具有良好的密封性一、相关知识 (二)电控悬架系统的结构和工作原理 5) 空,19,一、相关知识,,(二)电控悬架系统的结构和工作原理,,6) 气动减振器,空气悬架系统有4个气动减振器,每个气动减振器都包括一个可变化阻尼力的减振器和可变化弹性系数的空气弹簧,,一、相关知识 (二)电控悬架系统的结构和工作原理 6) 气,20,一、相关知识,,(二)电控悬架系统的结构和工作原理,,(1)空气弹簧,空气弹簧安装于气动减振器的上端,与可变化阻尼力的减振器一起构成悬挂支柱,上端与车架相连,下端安装在悬挂摆臂上空气悬架的空气弹簧由空气室和空气阀两部分组成,,(2)可变阻尼减振器,可变阻尼减振器安装于气动减振器的下端,与空气弹簧一起构成悬挂支柱见(如图5—6所示),上端与车架相连,下端安装在悬挂摆臂上一、相关知识 (二)电控悬架系统的结构和工作原理 (1)空,21,一、相关知识,,(二)电控悬架系统的结构和工作原理,,7) 电磁式悬架调节执行器,电磁式悬架调节执行器由步进电机驱动。
步进电机装在悬架调节执行器内,由定子和线圈以及永磁转子组成定子有两个12极的铁芯,相互错开半齿而对置,两个线圈绕在两个铁芯上,但绕线方向相反转子则是一个具有12极的永久磁铁一、相关知识 (二)电控悬架系统的结构和工作原理 7) 电,22,一、相关知识,,(二)电控悬架系统的结构和工作原理,,8) 线性式高度传感器线性式高度传感器的安装位置如图线性式高度传感器利用因悬架位移量的变化而造成电阻器阻值的变化,得到线性式的输出,这种传感器具有检测精度高的特点一、相关知识 (二)电控悬架系统的结构和工作原理 8) 线,23,一、相关知识,,(二)电控悬架系统的结构和工作原理,,线性式高度传感器结构和原理,,一、相关知识 (二)电控悬架系统的结构和工作原理 线性式高,24,一、相关知识,,(二)电控悬架系统的结构和工作原理,,9) 加速度传感器,加速度传感器用于测量车身的垂直加速度加速度传感器共有3个,两个前加速度传感器分别装在前左、前右高度传感器内;一个后加速度传感器装在行李箱右侧的下面这3个加速度传感器分别检测车身的前左、前右和后右位置的垂直加速度车身后左位置的垂直加速度则由悬架ECU从这3个加速度传感器所获得的数据推导出来。
一、相关知识 (二)电控悬架系统的结构和工作原理 9) 加,25,一、相关知识,,(二)电控悬架系统的结构和工作原理,,加速度传感器 位置,一、相关知识 (二)电控悬架系统的结构和工作原理 加速度传,26,一、相关知识,,(二)电控悬架系统的结构和工作原理,,加速度传感器结构及工作原理,,一、相关知识 (二)电控悬架系统的结构和工作原理 加速度传,27,一、相关知识,,(二)电控悬架系统的结构和工作原理,,10) 转角传感器,转角传感器外形结构如图,该传感器位于转向盘下面,装在组合开关总成内,用于检测汽车转弯的方向和转弯的角度转向传感器由一个信号盘(有缝圆盘)和两个遮光器组成每个遮光器有一个发光二极管和光敏晶体管,两者相互对置,并固定在转向柱管上信号盘沿圆周开有20条光缝,它被固定在方向盘主轴上,随主轴转动而转动一、相关知识 (二)电控悬架系统的结构和工作原理 10),28,一、相关知识,,(二)电控悬架系统的结构和工作原理,,转角传感器原理,一、相关知识 (二)电控悬架系统的结构和工作原理 转角传感,29,二、项目实施,(一)项目实施环境,,(1)安全、整洁的汽车维修车间或模拟汽车维修车间,(2)消防用具及个人防护用具齐备。
3)丰田LS400轿车;,(4)汽车维修举升机、汽车电脑诊断仪及各种常用工具,二、项目实施(一)项目实施环境,30,二、项目实施,(二)项目实施步骤,1.认识丰田汽车电控悬架系统(TEMS),,(1) 在车上找到TEMS主要部件,并熟悉名称;,(2) 参阅资料认识典型的TEMS结构、工作原理及其元件名称二、项目实施(二)项目实施步骤1.认识丰田汽车电控悬架系统,31,二、项目实施,(二)项目实施步骤,2.电控悬架系统检修,1)基本检查,对电控悬架系统进行检修时,应先进行基本检查,以确认电控悬架的故障性质,避免将故障复杂化基本检查的内容有:,车身高度调整功能检查、减压阀检查、漏气检查和车身高度初始调整二、项目实施(二)项目实施步骤2.电控悬架系统检修,32,二、项目实施,(二)项目实施步骤,(1)车身高度调整功能检查,① 检查轮胎气压是否正确② 检查汽车高度③ 起动发动机,将高度控制开关从“NORM”位置切换到“HIGH”位置检查电控悬架完成高度调整所需的时间和汽车车身高度的变化量正常时,在升高过程中,按下高度控制开关到压缩机启动时间约为2S,从压缩机启动到完成高度调整约需20~40S,车高的调整为10~30mm。
在降低过程中,按下高度控制开关到排气电磁阀打开时间约为2S,从压缩机启动到完成高度调整约需20~40S,车高的调整为10~30mm二、项目实施(二)项目实施步骤(1)车身高度调整功能检查,33,二、项目实施,(二)项目实施步骤,(2)排气阀的检查打开点火开关,短接悬挂系统高度控制接插头中端子3和6,如图所示,开启压缩机,等待一段时间后,检查减压阀应有空气逸出(注意:连接时间不能超过15S)然后将点火开关关闭清除故障代码(因迫使压缩机运行时,悬架ECU会记录下故障代码)高度控制连接器,二、项目实施(二)项目实施步骤(2)排气阀的检查高度控制,34,二、项目实施,(二)项目实施步骤,(3)漏气检查,检查各管路有无压缩空气泄漏步骤如下:,① 将肥皂水涂在所有空气管路接头上② 在压缩机连接器端子之间加12V电压,使压缩机运转,在空气管路中建立空气压力③ 检查空气管路接头处是否有气泡出现④ 如果有气泡出现,则表明有漏气现象,此时,应进行必要的修理二、项目实施(二)项目实施步骤(3)漏气检查,35,二、项目实施,,(二)项目实施步骤,,(4)车身高度初始调整,此项调整是使车身初始高度处于标准范围,以避免由些引起的故障误诊断。
可通过调节悬挂高度传感器的调节杆来调节悬挂高度,如图所示前悬挂高度传感器调节杆长度为53.5毫米,后悬挂高度传感器调节杆长度为27.5毫米调节调节杆螺母旋转一圈,调整高差4毫米;螺母在调节杆移动l毫米,相应车高变化2毫米前悬挂高度传感器调节杆可调极限为8毫米,后悬挂高度传感器调节杆可调极限为11毫米在进行汽车高度调整时,将汽车停放在水平地面上,高度控制开关处于NORM位置二、项目实施 (二)项目实施步骤 (4)车身高度初始调整,36,二、项目实施,,(二)项目实施步骤,,高度位置传感器连接杆长度的调整,,二、项目实施 (二)项目实施步骤 高度位置传感器连接杆长度,37,二、项目实施,,(二)项目实施步骤,,2)故障自诊断,(1)故障码调取,① 将点火开关转到“接通”(ON)的位置② 用跨接线跨接诊断接头上的“Tc和E1”两端头,,,二、项目实施 (二)项目实施步骤 2)故障自诊断,38,。
