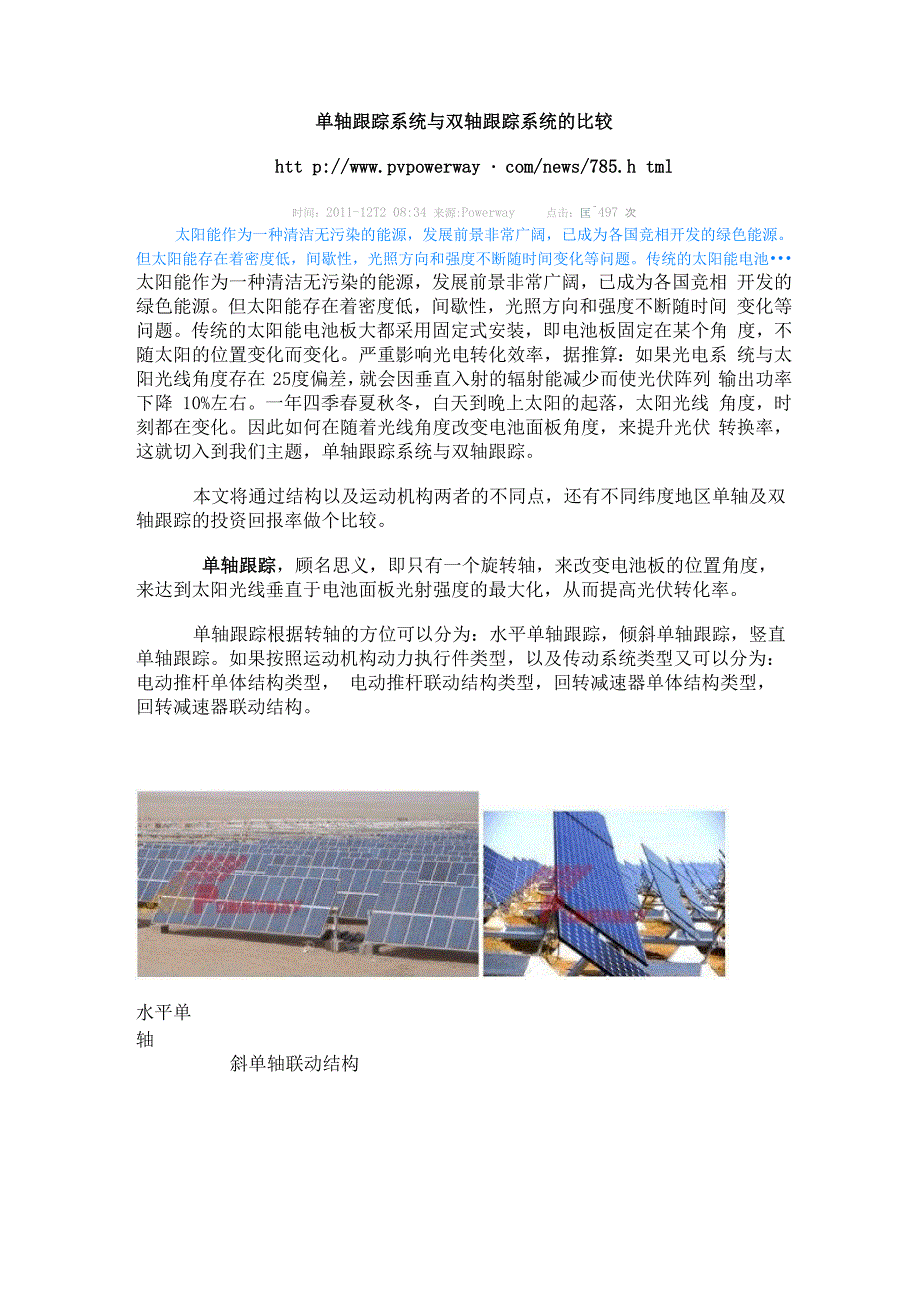

单轴跟踪系统与双轴跟踪系统的比较htt p://www.pvpowerway ・com/news/785.h tml时间：2011-12T2 08:34 来源:Powerway 点击：匡^497 次太阳能作为一种清洁无污染的能源，发展前景非常广阔，已成为各国竞相开发的绿色能源 但太阳能存在着密度低，间歇性，光照方向和强度不断随时间变化等问题传统的太阳能电池••• 太阳能作为一种清洁无污染的能源，发展前景非常广阔，已成为各国竞相 开发的绿色能源但太阳能存在着密度低，间歇性，光照方向和强度不断随时间 变化等问题传统的太阳能电池板大都采用固定式安装，即电池板固定在某个角 度，不随太阳的位置变化而变化严重影响光电转化效率，据推算：如果光电系 统与太阳光线角度存在 25度偏差，就会因垂直入射的辐射能减少而使光伏阵列 输出功率下降 10%左右一年四季春夏秋冬，白天到晚上太阳的起落，太阳光线 角度，时刻都在变化因此如何在随着光线角度改变电池面板角度，来提升光伏 转换率，这就切入到我们主题，单轴跟踪系统与双轴跟踪本文将通过结构以及运动机构两者的不同点，还有不同纬度地区单轴及双 轴跟踪的投资回报率做个比较。
单轴跟踪，顾名思义，即只有一个旋转轴，来改变电池板的位置角度， 来达到太阳光线垂直于电池面板光射强度的最大化，从而提高光伏转化率单轴跟踪根据转轴的方位可以分为：水平单轴跟踪，倾斜单轴跟踪，竖直 单轴跟踪如果按照运动机构动力执行件类型，以及传动系统类型又可以分为： 电动推杆单体结构类型， 电动推杆联动结构类型，回转减速器单体结构类型， 回转减速器联动结构水平单轴斜单轴联动结构水平单轴单轴跟踪由电池板支撑系统，转轴梁，动力驱动系统，电动控制系统，中 央监控系统等组成水平跟踪适合在纬度低于 30度的地区内使用，可以提高 20%-30% 的发电 量斜单轴跟踪以及垂直单轴跟踪适合在纬度高于 40的区域使用，可以提高 25%-35%的发电量双轴跟踪，顾名思义，是指具备两个方向的旋转轴 这样电池板可以在太阳的方位角，以及高度角上同时跟踪太阳从而达到电池板保持垂直于太阳光 线二亠 e- -wifll ■.二.二;匸禹・^■ I"81 T~—8-双轴结构双轴跟踪系统，一般由分为 T 型结构或 V 型结构 V 型结构可以安装更 多的电池组件双轴跟踪系统由电池面板支撑结构，方位角回转减速器，高度角 回转减速器或电动推杆，电动控制系统，中央监控系统等组成。
双轴跟踪适合在 纬度高于40 度的地区使用， 可以提高 35-45%的发电量由于单轴跟踪便于做成联动结构，从而有很大的成本降低空间 如上图， 三立柱减速器双输出轴结构，可以排布24到26个组件（4 - 43平米）， 电动推杆联动方案可以排布6 0到8 0个组件不等从而降低了动力结构以及控制 系统的成本但是对于双轴跟踪系统，很难做成联动方案，因此即使采用 V 型结构，组 件数量将受到限制另外由于双轴跟踪系统，具有两个独立的动力执行机构 相 比单轴复杂的控制系统这就造成了，设备维护麻烦的问题以及投资相对来说 要比单轴高出不少综合比较水平单轴跟踪，倾斜单轴跟踪，以及双轴跟踪结构维护特点，以 及发电量增加率，一般认为纬度低于3 0度地区，适合采用水平单轴跟踪系统， 或者倾斜单轴跟踪系统纬度高于35度地区适合采用双轴跟踪系统。
