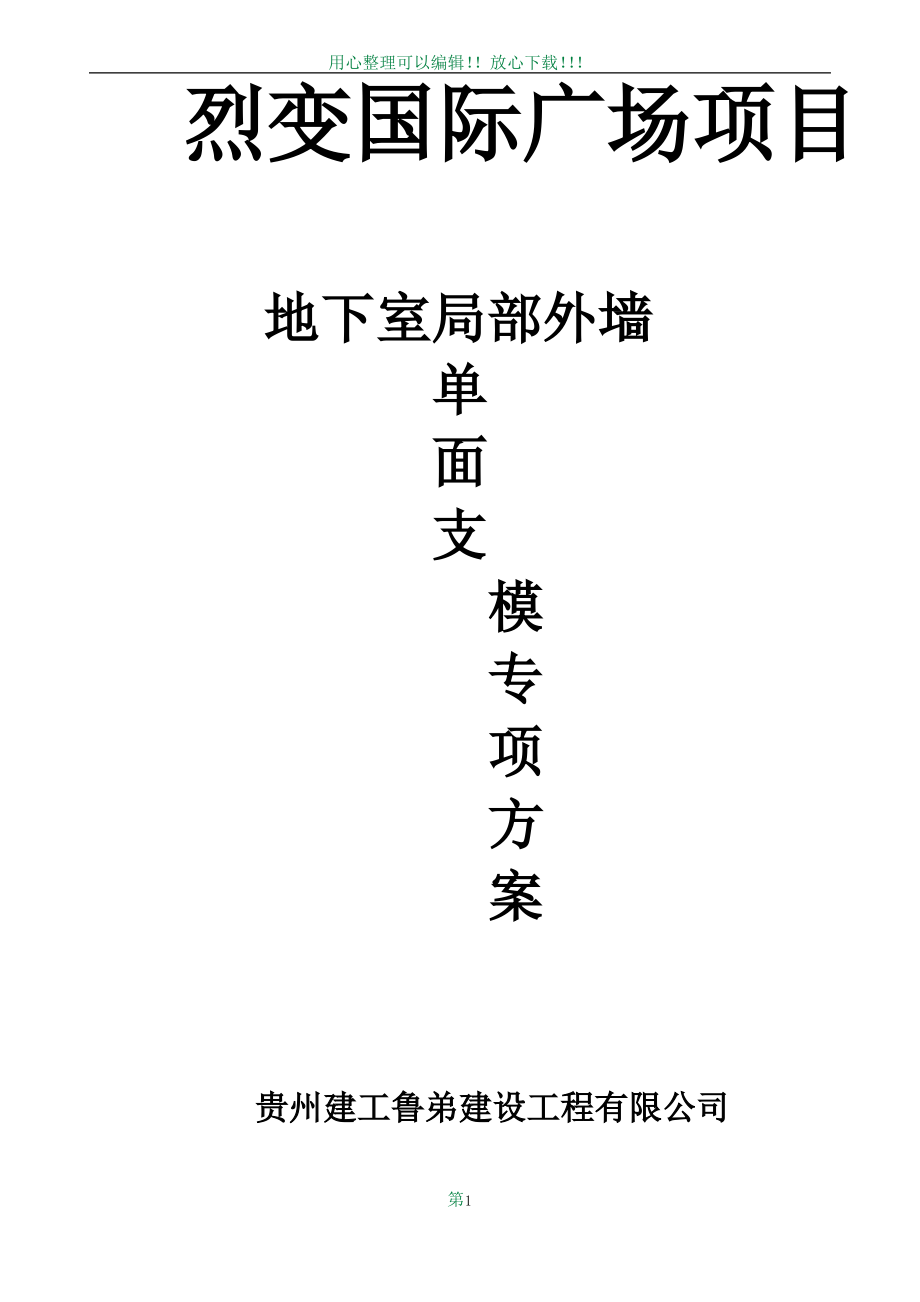

用心整理可以编辑！放心下载！烈变国际广场项目烈变国际广场项目地下室局部外墙地下室局部外墙单单面面支支模模专专项项方方案案贵州建工鲁弟建设工程有限公司贵州建工鲁弟建设工程有限公司第1用心整理可以编辑！放心下载！专项施工方案审批表专项施工方案审批表工程名称：烈变国际广场建设单位：贵州鲁弟产业集团施工单位：鲁弟建设有限公司监理单位:贵州三力建设监理有限责任公司审批名目：地下室局部单面支模专项方案审批编号：本方案是针对烈变国际广场项目工程进行编制的，从职工的生命、财产安全分析入手，保证工程施工全过程无事故，确保工程的安全、顺利生编制产说明编制人：年月日项目保证项目部职工的生命、财产安全，加强环境保护，确保工程施工的安全，保证施工生产顺利！部意见负责人：项目部（章）：年月日技术部门审核审核人：部门（章）：年 月 日意见总工办审：年 月日批意审核人：部门（章）见备注第2用心整理可以编辑！放心下载！地下室局部外墙单面支模地下室局部外墙单面支模一、工程概况一、工程概况烈变国际广场项目位于贵州省贵阳市金阳新区金阳大道与南苑路东南角本工程占地面积为 18599 m2，总建筑面积 93925.71 平米地下四层。
主楼两栋分别为写字楼、酒店本工程写字楼共二十三层，建筑面积 21730.31m2；酒店共二十层，建筑面积 20633.75m2本工程由鲁弟产业集团投资兴建，贵阳市建筑设计院有限公司设计，贵州三力建设监理有限责任公司监理，贵州建工鲁弟建设工程有限公司总承包地下一层、二层、三层、四层的层高分别为 3.5 米、3.5 米、5.6 米、5.3 米,外墙厚度为 400mm,350mm,300mm 不等；由于本工程 14 轴交 AN 轴、N 轴交 614 轴、1/B 轴交 1214轴紧挨山体，造成该些部位剪力墙与山体间距离不能满足双面支模的要求，由于该墙体的厚度较厚,模板的侧压力较大,且若用止水对拉螺栓进行加固,则对拉螺栓一端必然要固定在山体岩石上,此方法周期较长、成本过大而且外墙防水遭到破坏,故施工中不考虑用对拉螺栓进行模板加固,只能靠单侧的模板支架来承受混凝土的全部侧压力,这就为单面模板施工带来了极大的困难所以,本工程支撑系统、模板系统的接茬处理成为本工程施工设计和质量控制的关键二、支模方案二、支模方案经项目组经慎重考虑后决定外挡墙靠山体面采用水泥砖 M7.5 水泥砂浆砌筑砖胎膜，采用钢管三角斜撑作支撑系统,1830*915*18mm 木胶板为模板面板,50mm100mm 方木为次龙骨,248mm3.5mm 钢管为主龙骨。
其优点是材料通用性强,重复利用率高,有利于降低成本,对本工程的外墙适应性强三、单面支模构造三、单面支模构造1、模板形式（1）面板采用1830*915*18mm 木胶板，用钉子与次龙骨相连，主龙骨用铁丝勾住次龙骨2）支撑系统采用 48 钢管，扣件连接，地面埋设钢筋地锚与支撑体系第3用心整理可以编辑！放心下载！相连，次龙骨间距不大于 200，主龙骨间距不大于 5002、支撑系统外墙单面支模系统见图 1、2 所示支撑系统要保证模板的牢固性和稳定性，垂直模板方向的宽度应大于高度的 1.5 倍3.1 主龙骨立杆、水平杆顺模板方向的主龙骨立杆间距应为 500mm，垂直于立杆方向的上下水平间距为 500mm，用扣件连接牢固3.2 扫地杆距地 50mm 设置纵横扫地杆，垂直于模板方向的扫地杆与主龙骨的立杆间距对应为 500mm，平行于模板方向的扫地杆间距为 1000mm扫地杆与地锚须连接牢固3.3 斜撑钢管斜撑上连接每道主龙骨水平杆，下连接扫地杆，斜撑的角度不应大于45，斜撑横向间距 600mm3.4 地锚设置地锚用短钢管埋入地下 250mm，其位置从前至后共七排均匀布置（横向间距 1000mm，竖向间距 600mm），以便栓固主龙骨立杆和斜支撑的下部及扫地杆的端部，顺模板方向，每根立杆设一个，垂直模板方向自第二根扫地杆起设置埋设。
4、施工要点4.1 主龙骨的水平杆与斜撑的连接，斜撑与扫地杆的连接完全靠扣件固定，为了增加扣件的抗滑性，扣件必须拧紧，模板受力最大的中下部的斜撑要加双扣第4用心整理可以编辑！放心下载！件4.2 地锚在荷载作用下产生水平和向上分力靠地锚拉牢，受力最大，所以主地锚与扫地杆的连接、扫地杆与主龙骨的连接是整个体系最重要的一道工序，必须确保它的稳定性4.3 砼的侧压力与砼的浇注高度和速度有关，所以砼浇注时须分层浇注，控制砼的浇注速度5、实际应用5.1 根据要求，斜撑越往上越长，它的整体刚度越弱，因此，斜撑用钢管拉通相连来增加它的刚度（如图）5.2 由于架子密集，又有整体的满堂脚手架相连接，实际施工时主龙骨受力较小的中上部水平杆的斜撑可改为间隔支撑5.3 由于底部侧压力较大，在底板上翻部位预埋14 对拉螺栓进行固定见下图）第5用心整理可以编辑！放心下载！第6用心整理可以编辑！放心下载！侧墙单面支模结构计算书侧墙单面支模结构计算书材料的力学性能:木枋E=9000 N/mm2 f 顺纹抗剪=1.4 N/mm2=13 N/mm2普通胶合板E=6000 N/mm2 f 顺纹抗剪=1.5 N/mm2=13 N/mm2钢管(483.5)E=2.06105 N/mm2=205N/mm2w=5.08cm3 I=12.19cm4模板及其支架设计主要参考书：1、建筑施工手册（第四版）2、建筑施工脚手架实用手册3、建筑施工门式钢管脚手架安全技术规范侧墙采用单边支模，墙模采用18mm厚普通胶合板，竖向小楞用木枋50*100间距300，标高600、1200、1800、2400、3000（底板面相对标高0.000）处分别采用248钢管作水平外横楞。
因不能使用对拉螺杆施工，标高600、1200、1800、2400、3000处水平向间距600 采用钢管斜撑支撑，标高1200、1800、2400处采用钢管间距600 水平对撑，（1）荷载设计值：1）、墙侧模板荷载设计值：1、新浇筑砼对模板的侧压力：按 建筑施工手册（第四版）缩 印版第 514 页，公 式计算，并应取其中的较小值：F 0.22ct012V（8-6）F cH（8-7）12式中：F新浇筑混凝土对模板的最大侧压力（kN/m2）；混凝土的重力密度（kN/m3）；t0新浇混凝土的初凝时间（h），可按实测确定；当缺乏试验资料时可采用t0200/（T+15）计算，T为混凝土的温度（）；第7用心整理可以编辑！放心下载！1外加剂影响修正系数，不掺外加剂时取1.0；掺具有缓凝作用的外加剂时取1.22混凝土坍落度影响修正系数：当坍落度在 30mm 时,取 0.85;坍落度在 50mm90mm时,取 1.0；坍落度在 110mm150mm 时,取 1.15；V混凝土浇筑高度（厚度）与浇筑时间的比值，即浇筑速度（m/h）；H混凝土侧压力计算位置处至新浇筑混凝土顶面的总高度（m）；混凝土侧压力的计算分布图形如图A.0.4所示；图中h F/c。
F 0.222441.21.151.5=32.79KN/m212F 243.1=74.4KN/其中：t0=200/（T+15）=200/（35+15）=4hV=1m/h新浇筑砼总高度可达 3.5m,但实际墙高 3.1m计算参数的确定：C=24KN/m3（砼重力密度）t0=4h（砼初凝时间）V=1.5m/h(砼浇筑速度)1=1.2(外加剂影响修正系数)2=1.15(砼坍落度影响修正系数)砼侧压力的计算高度取3.1米F 243.1=74.4KN/取两者较小值即 F1=32.79KN/m2其有效压头高度 h=F/rc=32.79/24=1.37m，计算简图如下：2、混凝土侧压力设计值：F=F1*分项系数*折减系数=F1*1.2*0.9=35.413kN/m2第8用心整理可以编辑！放心下载！2）、倾倒混凝土时产生的水平荷载：查表8-66倾倒砼时产生的水平荷载Q=4kN/荷载设计值=Q*1.4*0.9=5.04kN/m23）按表8-69进行荷载组合F=35.413+5.04=40.453kN/m2（2)、验算:取1 米宽板带作为计算对象,化为线荷载:q1=40.453*1=40.453KN/m按三跨连续梁计算，其计算简图如下：，面板计算简图Mmax=1/10ql2=Mmax/Wfm式中：q作用在模板上的侧压力(N/mm)；L内楞的间距(mm)；模板承受的应力(N/mm)；W模板的截面抵抗矩(mm3)；F木材的抗弯强设计值,采用松木板取13N/mm2；按以下公式进行面板抗弯强度验算：=M/W f其中，-面板承受的应力(N/mm2)；M -面板计算最大弯矩(Nmm)；W -面板的截面抵抗矩:W=bh2/6=60018.018.0/6=3.24104 mm3；f-面板截面的抗弯强度设计值(N/mm2)；f=13.000N/mm2；面板截面的最大应力计算值：=M/W=1.19105/3.24104=3.7N/mm2；第9用心整理可以编辑！放心下载！Mmax=1/10ql2=0.1ql2=0.140.4530.22=0.162KN.m=M/W=0.162106/3.24104=5N/mm2fm=13 N/mm2经检验，抗弯强度符合要求。
3）、抗剪强度验算：计算公式如下:V=0.6ql其中，V-面板计算最大剪力(N)；l-计算跨度(次楞间距):l=200.0mm；V=0.6ql=0.640.4530.2=4.85KN截面抗剪强度必须满足:=3V/(2bhn)fv其中，-面板截面的最大受剪应力(N/mm2)；V-面板计算最大剪力(N)：V=7.25KN；b-构件的截面宽度(mm)：b=600mm；hn-面板厚度(mm)：hn=18.0mm；fv-面板抗剪强度设计值(N/mm2)：fv=1.500 N/mm2；=3V/2bh=（34.85103）/（2*600*18）=0.674N/mm2fv=1.5N/mm2经检验，抗剪强度符合要求4）、刚度验算：根据建筑施工手册，刚度验算采用标准荷载，同时不考虑振动荷载作用挠度计算公式如下:=0.677ql4/(100EI)=l/250其中，q-作用在模板上的侧压力线荷载:q=40.4530.6=24.271N/mm；l-计算跨度(次楞间距):l=200mm；E-面板的弹性模量:E=6000N/mm2；I-面板的截面惯性矩:I=600183/12=29.16cm4；面板的最大允许挠度值:=0.8mm；面板的最大挠度计算值:=0.67724.2712004/(100600029.16105)=0.1503 mm；面板的最大挠度计算值:=0.1503mm 小于等于面板的最大允许挠度值=0.8mm，第10用心整理可以编辑！放心下载！满足要求！2、内竖楞的验算：内楞采用50*100 方木。
1）、抗弯强度验算:化为线荷载:q1=40.453*0.2=8.091KN/m其各跨受荷简图如下：内楞计算简图Mmax=ql2/10=8.0910.62/10=0.291KN.m=Mmax/W=0.291106/（501002/6）=3.49N/mm2fm=13N/mm2经检验，抗弯强度符合要求2）、抗剪强度验算：Vmax=0.625ql=0.6258.0910.6=3.034KN=3 V2max/2bh=3*3.034*103/2*50*100=0.91N/mm2fc=1.4N/mm2经检验，抗剪强度符合要求3）、刚度验算：用于计算挠度的标准线荷载为：q1=40.453*0.2=8.09KN/m=0.677ql4/(100EI)=0.6778.090.64/1009000501003/12=1.892mm次楞的最大容许挠度值:=2.4mm；次楞的最大挠度计算值=1.892mm 小于次楞的最大容许挠度值=2.4mm，满足要求！3、外横楞的验算：外横楞采用248 钢管，水平方向间距600 用钢管斜撑支承第11用心整理可以编辑！放心下载！1）、抗弯强度验算:按均布荷载考虑，化为线荷载:q1=40.453*0.6=24.27KN/m按四跨连续梁计算，其计算如下：q1=24.27KN/mM1=0.1q1l2=0.124.270.62=0.874KN.m=M1/W=0.874*106/25.08*103=86.02N/mm2fm=205N/mm2经检验，抗弯强度符合要求。
2）、刚度验算：用于计算挠度的标准线荷载为：q2=40.4530.6=24.27KN/mw=0.677q3l4/100EI=0.67724.276004/1002.06105212.19104=0.424mmw经检验，刚度符合要求4、钢管斜撑验算：钢管斜撑间距600，下面四道用钢管斜撑，上面四道用钢管对撑所有钢管斜撑及钢管对撑与钢管立柱或钢管水平加固杆相交处均用扣件相连承受水平向集中力，考虑受荷最大的一道斜撑：Q1=40.4530.6=24.27KN钢管所受轴心力：N=Q1/COS45=34.328KN如用门型架，其钢管计算长度：l=1.7 米l/i=1700/15.8=107.6查表：=0.533查表8-6：A=489=N/A=34.32810/0.533489=131.71N/mm fm=205N/mm强度符合要求由以上计算可知，各层钢管斜撑及水平对撑均符合要求322（2012201202020202）第12用心整理可以编辑！放心下载！建设工程监理合同建设工程监理合同合同编号：工程名称：工程名称：住房和城乡建设部住房和城乡建设部国家工商行政管理总局制定国家工商行政管理总局制定第13。
