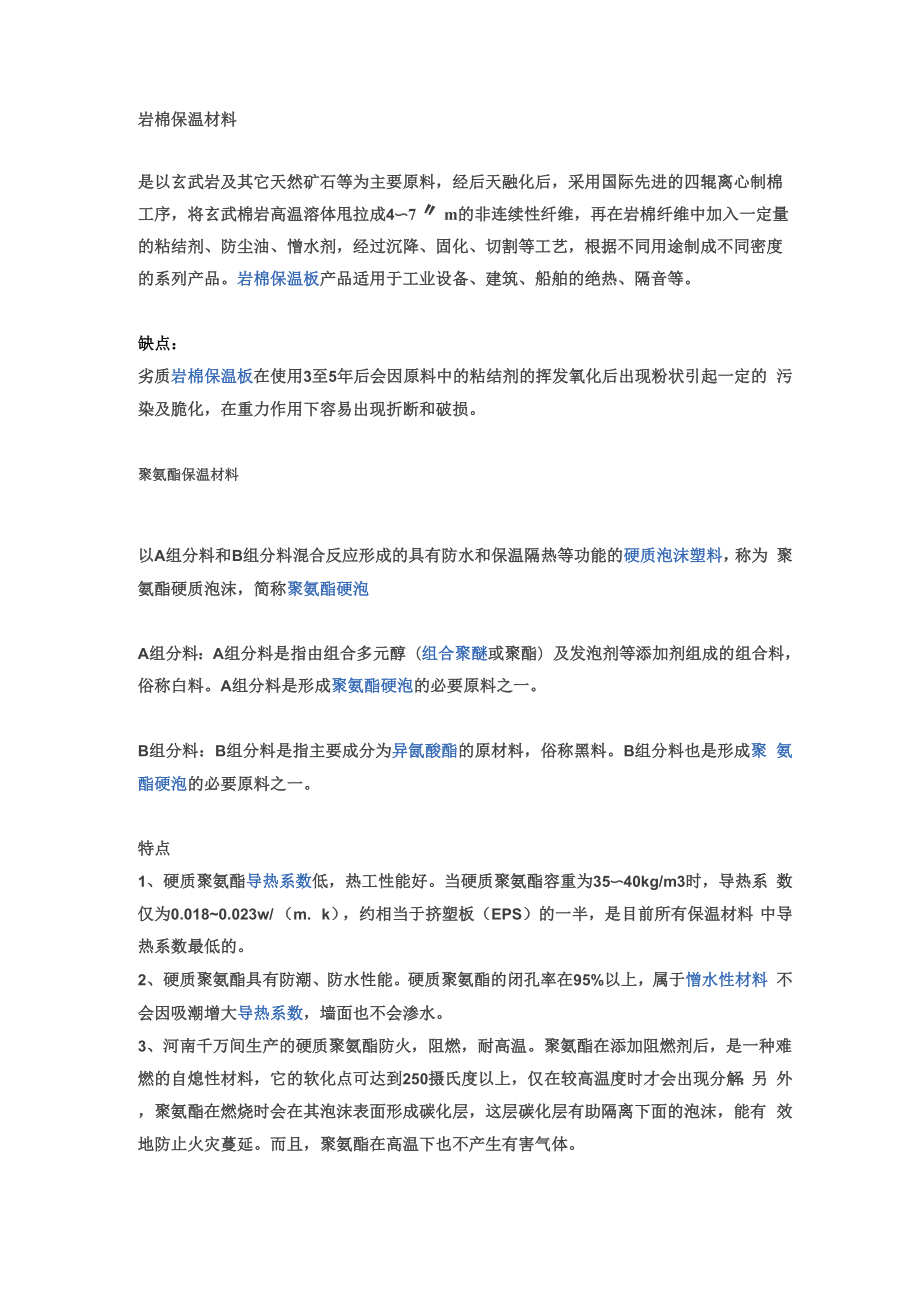

岩棉保温材料是以玄武岩及其它天然矿石等为主要原料，经后天融化后，采用国际先进的四辊离心制棉 工序，将玄武棉岩高温溶体甩拉成4〜7〃m的非连续性纤维，再在岩棉纤维中加入一定量 的粘结剂、防尘油、憎水剂，经过沉降、固化、切割等工艺，根据不同用途制成不同密度 的系列产品岩棉保温板产品适用于工业设备、建筑、船舶的绝热、隔音等缺点：劣质岩棉保温板在使用3至5年后会因原料中的粘结剂的挥发氧化后出现粉状引起一定的 污染及脆化，在重力作用下容易出现折断和破损聚氨酯保温材料以A组分料和B组分料混合反应形成的具有防水和保温隔热等功能的硬质泡沫塑料，称为 聚氨酯硬质泡沫，简称聚氨酯硬泡A组分料：A组分料是指由组合多元醇（组合聚醚或聚酯）及发泡剂等添加剂组成的组合料， 俗称白料A组分料是形成聚氨酯硬泡的必要原料之一B组分料：B组分料是指主要成分为异氤酸酯的原材料，俗称黑料B组分料也是形成聚 氨酯硬泡的必要原料之一特点1、 硬质聚氨酯导热系数低，热工性能好当硬质聚氨酯容重为35〜40kg/m3时，导热系 数仅为0.018~0.023w/ （m. k），约相当于挤塑板（EPS）的一半，是目前所有保温材料 中导热系数最低的。
2、 硬质聚氨酯具有防潮、防水性能硬质聚氨酯的闭孔率在95%以上，属于憎水性材料 不会因吸潮增大导热系数，墙面也不会渗水3、 河南千万间生产的硬质聚氨酯防火，阻燃，耐高温聚氨酯在添加阻燃剂后，是一种难 燃的自熄性材料，它的软化点可达到250摄氏度以上，仅在较高温度时才会出现分解：另 外，聚氨酯在燃烧时会在其泡沫表面形成碳化层，这层碳化层有助隔离下面的泡沫，能有 效地防止火灾蔓延而且，聚氨酯在高温下也不产生有害气体4、 由于聚氨酯板材具有优良的隔热性能，在达到同样保温要求下，可使减少建筑物外围护 结构厚度，从而增加室内使用面积5、 抗变形能力强，不易开裂，饰面稳定、安全6、 河南千万间生产的聚氨酯材料孔隙率结构稳定，基本上是闭孔结构，不仅保温性能优良， 而且抗冻融、吸声性也好硬泡聚氨酯保温构造的平均寿命，在正常使用与维修的条件下， 能达到30年以上能够做到在结构的寿命期正常使用条件下，在干燥、潮湿或电化腐蚀 以及由于昆虫、真菌或藻类生长或者由于啮齿动物的破坏等外因影响，都不会受到破坏7、 综合性价比高虽然硬质聚氨酯泡沫材的单价比其它传统保温材料的单价高，但增加的 费用将会由供暖和制冷费用的大幅度减少而抵消。
