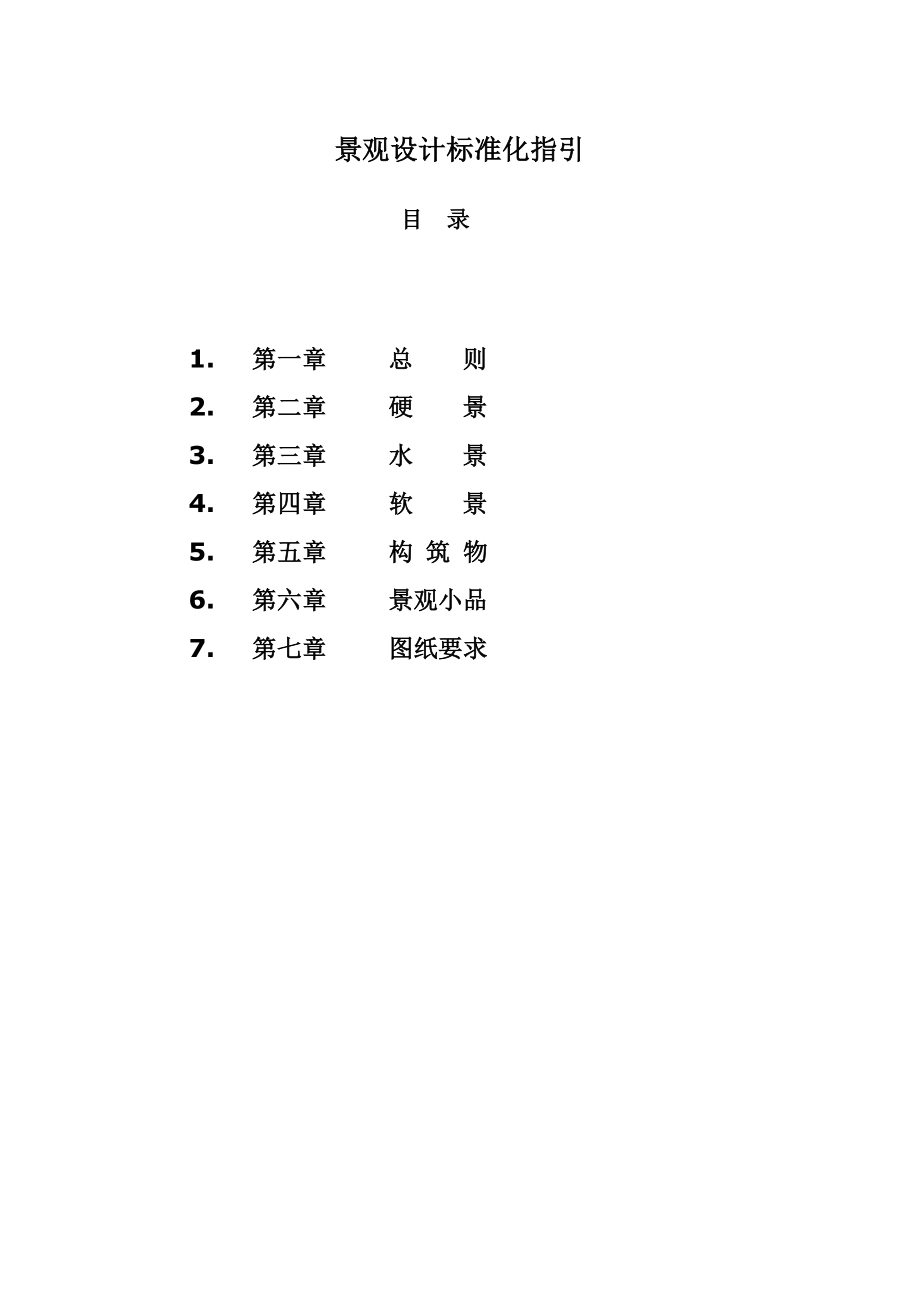

景观设计标准化指引 目 录1. 第一章 总 则2. 第二章 硬 景3. 第三章 水 景4. 第四章 软 景5. 第五章 构 筑 物6. 第六章 景观小品7. 第七章 图纸要求第一章 总 则一、目的为使开发的住宅项目设计满足景观舒适、造价经济、管理安全、维修方便、缩短施工周期的要求，制订本指导书二、依据本指导书作为星空地产景观施工图设计指导手册，是在国家相应标准及规范的基础之上，结合星空地产以往住宅项目开发的实践经验，对景观设计中的一般要求和常用做法进行必要的明确、补充和完善后编制而成三、适用范围承接星空地产项目的景观设计单位，在设计中宜参考本指导书，预防出现设计常见问题，提高景观设计质量四、内容说明1、本指导书以景观施工图设计的分类及其他有关重点需要关注的方面划分章节，各专业设计人员可参考本专业章节的内容进行设计2、本指导书中所列尺寸，未标明单位的按毫米计，标明单位的以所标单位为准五、限额设计设计中应该严格执行限额设计，具体要求见设计任务书要求单平方米景观工程造价）第二章 硬 景一、 材料选择1． 花岗岩、陶砖 · 人行道铺地、墙面、花池贴面、楼梯踢面20mm～25mm 厚（自然面除外） · 花池及泳池的压顶、楼梯踏面50mm 厚 · 车行道50mm 厚2． 文化石 · 人行道铺地、墙面、花池贴面20～30mm 厚，自然面30～50mm厚3． 青石板 · 人行道铺地、墙面、花池贴面20mm 厚4．木材， · 铺地30－50mm 厚（首选樟子松、芬兰木、柳桉木）5． 鹅卵石 · 铺贴鹅卵石直径40－60mm · 水池底散置鹅卵石直径40－100mm6． 植草砖 · 消防通道、停车位用60mm厚混凝土植草砖或植草格（满足承重要求）7． 水泥砖、大连砖、建菱砖 · 车行道、铺地60mm 厚（满足承重要求）8． 马赛克、瓷片（详见泳池部分）9． 塑胶铺地（30－50mm 厚） 二、 技术要求(一) 人行道路1. 底层结构做法---------------------------自然土（从上到下）•100 厚C15 混凝土•150厚3:7灰土垫层•素土夯实2. 底层结构做法----------------------------结构板（从上到下）•100 厚C15 混凝土•150 厚6%水泥石粉渣•回填土夯实>92%•透水型土工布,四周上翻100 高•滤水层（滤水板）•车库顶板防水保护层3. 花岗岩、板岩、文化石、水泥砖、陶砖-------（从上到下）•面层•20 ～40厚1:2.5 干硬性水泥砂浆（可选）•下接底层结构做法4. 鹅卵石、瓷砖•面层•20 厚素水泥浆结合层•下接底层结构做法5. 植草砖•面层• 20 ～40厚1:2.5 干硬性水泥砂浆（可选）•下接底层结构做法6. 橡胶垫•面层•胶水•20 厚素水泥浆结合层•下接底层结构做法7.木地板•30－50mm 厚木材•（50*50木龙骨间距800-1000）•80厚C15混凝土•素土夯实8.水泥砖•面层•20～40厚粗砂垫层•100厚水泥石粉渣（掺6％水泥）；（100厚C15混凝土）•素土夯实(二) 车行道路1． 沥青--------------------------------------------（从上到下）•40 厚细粒式沥青混凝土•60 厚中粒式沥青混凝土（高等级道路设置）•60厚粗粒式沥青混凝土•250 厚8％水泥石粉渣•素土夯实2． 花岗岩------------------------------------------（从上到下）•面层•20 ～40厚1：2.5干硬性水泥砂浆•100 厚C15 混凝土（土质较差时设置）•250 厚水泥石粉渣（掺8％水泥）；150厚3:7灰土垫层•素土夯实（压实度≥96％）3．水泥砖--------------------------------------------（从上到下）•面层•20～40厚粗砂垫层•（100厚C15混凝土）•250厚水泥石粉渣（掺8％水泥）150厚3:7灰土垫层•素土夯实4．植草板/植草砖----------------------------------（从上到下）•面层•20～40厚粗砂垫层•（100厚C15混凝土）•250厚水泥石粉渣（掺8％水泥）150厚3:7灰土垫层•素土夯实(三) 墙面 （墙面不考虑干挂做法）1， 涂料、花岗岩、板岩、文化石、面砖------（从外到内）•面层•素水泥浆一道（涂料、花岗岩）•20 ~40厚1:2.5 水泥砂浆•粘土砖墙或混凝土结构第三章 水 景一、 总则1、 水景设计必须严格执行国家、地方规范中的强制性条文。
2、 水景结构方案应合理优化，设计应兼顾质量与成本，在保证结构安全的前提下力求节约，坚持成本最优原则构件尺寸及配筋若不是计算和概念设计需要，应取最小值3、 各工程子项的绘图标准必须统一二、面层材料选择1,混凝土• 如无特殊景观效果需要时，水景池底及侧壁面层采用混凝土（拉毛）• 混凝土强度采用C20混凝土抗渗等级不低于P62，马赛克及瓷片• 马赛克拼花需详细设计图纸3， 花岗岩• 池底及侧壁，铺装材料厚度不超过20厚• 池边花岗岩压顶材料厚度不小于50 厚，需提供样板供甲方确认三、 技术要求1、 可涉入式水景的水深应小于300，以防止儿童溺水，同时水底应做防滑处理2、 普通溪流的坡度为0.5％，急流处约为3％，缓流处≤1％3、 汀步，面积不小于400×400，并满足连续跨越的要求4、 池岸必须作圆角处理，铺设软质渗水地面或防滑材料5、 结构板上水景结构设计要求5.1水景下建筑功能对渗漏要求不高时，可将结构板直接作为水景的底板，做防水处理5.2水景下建筑功能对渗漏要求高时，水景结构自成体系，与结构板脱离，内防水6、水景防水要求·面层涂料或瓷砖:·20 厚1：3 水泥砂浆保护层，表面拉细毛； ·2.0 厚水泥防水涂膜，管道周边300 宽范围做附加2.0厚防水层；·结构找坡1％坡向泄水口7、需考虑设置可靠的自动补水装置和溢流管路。
8、水景排水要求•结构板找坡，一般为0.5%~2%；•排水管坡向排水沟或渗水坑（渗水坑在地下室范围外）；•DN110 多孔管，0.005 坡度，0.5 充满度，排水负荷2.9 升/秒，需计算得到排水多孔管的数量需配套工程师确认）9、水景设备设计要求•水景给水管一般为UPVC 给水管及管件；•水循环系统宜设置带阀门控制的补水管补水，一般不设置补水箱；•根据总体规划，选择适合周边环境的喷头；•循环水泵的流量和扬程应按所选喷头形式、喷水高度、喷嘴直径和数量以及管道系统的水头损失等计算确定；•单功能水景循环水泵宜采用潜水泵，直接设置于水池底的设备坑内；集水坑盖板由建筑专业根据要求定制•多功能组合式水景一般循环泵较多，宜集中设置在设备房内，设备房的位置宜远离住宅，安装在公共部位，并在周围布置景观进行遮挡•对水质要求较高的水景工程，需要设置过滤砂缸，对循环水进行过滤过滤砂缸应选用强度高，耐腐蚀、滤速高、过滤效果好的产品，并宜安装，操作简便；10、水景照明及电设计要求•室外照明，应按正常照明、节日照明考虑供电系统，全夜灯、半夜灯在相应回路加装“钟控器”，避免平时开启大面积照明，浪费能源；•路灯或庭院灯的供电回路，应考虑间隔式供电（在不需要的情况下，只开一半的灯具），以利节约电能；•环境照明配电箱应装设在隐蔽的区域，避免对景观产生影响；•为水下灯供电的变压器，在供电距离较近的情况下，尽量装在配电箱内部，如配电箱距离水下灯较远，则可以考虑装在水下灯附近，水下灯的供电电压建议使用12V 的安全超低压供电，其安全电源应设于2 区以外的地方，但不要影响景观；配电箱的配电回路均应安装漏电速断保护器。
•对于浸在水中才能安全工作的灯具，应采取低水位断电措施；•提供水下灯的安装大样11、水景蓄水池、泵房设计要求•水池容积：水泵吸水口上的总水容积应不小于5 分钟最大循环流量；•水泵应采用自灌式；•设备房应布置紧凑，机房的面积和高度应满足设备布置、安装、操作和检修的要求；•地面设置的机房，应有设备运输的出入口；地下设置的机房，应留有设备运输的出入吊装孔；•设备房应有良好的通风、照明、隔音和地面排水措施； 四、人工湖设计要求（一）池底1. 硬底池底构造做法1（膨润土防水毡防水）-------（从上到下）•面层•50 厚细石混凝土，配筋Ø6@150 双向•150 厚水泥石粉保护层•膨润土防水毡•素土夯实2. 硬底池底构造做法2 （膨润土防水毡防水）------（从上到下）•面层•40 厚细石混凝土•300 厚回填土（塘泥）•膨润土防水毡•素土夯实3. 结构板上池底构造做法一•面层•20 厚防水砂浆（1：2 水泥砂浆加5％防水剂）•3 厚聚合物水泥基防水涂抹•20 厚1：3 水泥砂浆找平层•钢筋混凝土结构•100 厚C15 混凝土•3:7灰土分层夯实•素土夯实>92％4. 结构板上池底构造做法二•透水型土工布，四周上翻100高•满铺100厚粗砂•200厚砾石排水层（ф2-ф3）满铺•顶板防水保护层（二）池壁1. 膨润土防水毡防水池壁构造做法（从外到里）•面层•100 厚钢筋混凝土保护•膨润土防水毡•15 厚1：3 水泥砂浆找平层•钢筋混凝土结构(或砖砌体）2. 天然石块驳岸及滚水坝构造做法（从上到下）（石块只出现在人可看到的区域）•天然石块•20厚1：2.5水泥砂浆找平•防水层1.0厚•150 厚C15 钢筋混凝土结构（ф10@150х150双层双向）•150 厚6％水泥石粉渣垫层•素土夯实>90％五、游泳池设计要求1， 游泳池结构钢筋混凝土结构（自防水）2， 压顶可采用花岗岩，厚度大于50。
3， 淋浴地面应考虑防滑及排水顺畅4， 游泳池池壁、池底交接处阴角，台阶阴角需倒圆角5， 游泳池下池台阶宽度不小于350，高度不大于150（儿童游泳池台阶高度以100为宜）台阶应设扶手，扶手高度900扶手安装采用预埋件安装6， 池底图案应有详细大样及材料色彩选型7， 游泳池水处理设计•池水在进行过滤净化前，应先将水中的杂物经过毛发聚集器进行预净化；•为保证泳池的水质质量，应向循环水中投加混凝剂、PH 值调整剂和除藻剂等；•泳池水必须进行消毒杀菌处理；8， 游泳池溢流口及溢流沟设计要求•沿池壁两侧或周边设置齐岸外溢式溢流水槽；•溢流水槽的截面尺寸，宜按池水循环水量10%~15%计算确定，但槽的最小宽度宜为200；•槽内应设排水口，排水口均匀布置，排水口数量计算确定；•槽底应有1%的坡度坡向排水口；10，构造做法A,池壁做法（从外到内）•面层（玻璃马赛克或瓷片）•20 厚1：2 聚合物水泥砂浆•防水层1.0 厚•1：2.5 水泥砂浆•钢筋混凝土池壁B,池底做法（从上到下）•玻璃马赛克 （瓷片）•20 厚1：2 聚合物水泥砂浆•聚合物水泥基防水涂抹1.0 厚•结构面板一律先清除干净（包括油污，浮浆），蜂窝麻面，用1：2.5 水泥砂浆嵌平补实•钢筋混凝土池底•100 厚C15 混凝土垫层•素土夯实11. 游泳池的安全防护：应根据《民用建筑电气设计规范》第14.8节的规定设计安全保护措施九、景墙跌水、喷泉、观赏性水池1，墙体构造做法1（砖砌墙体）•面层•20 厚1：3 水泥砂浆结合层•12 厚1：3 水泥砂浆保护层•1.5 厚聚氨酯防水涂料• 20 厚1：2 水泥砂浆•240 厚MU7.5 灰砂砖2，墙体的做法2（混凝土墙体）•面层•25 厚1：2.5 聚合物水泥砂浆• 钢筋混凝土墙体结构3，景墙水池池底构造做法•面层•20 厚1：3 水泥砂浆结合层•2 厚防水涂料•20 厚1：3 水泥砂浆•钢筋混凝土池体•100 厚C15 混凝土垫层•素土夯实第四章 软 景一、绿化率：·绿化率30－40％二、地形：1 对于较开阔空间需考虑微地形处理2 地形还需结合排水考虑，贴近建筑处不可设计低地形；3 建筑外墙绿地标高不可高于正负零4 楼板结构层上绿地需考虑荷载能力，一般要求能达到1.8 米以上（含滤水层）的覆土深度（2200kn/m2），地形设计也必须符合荷载要求三、管线布置要求：（规范要求） 管线布置要求四、给排水布置要求1 灌溉用取水口：一般一个取水口可覆盖面积约125m2(半径为20 米)；取水口间距约40 米；应靠路边设置，且尽量靠近雨水口。
2 对于有特殊排水要求的绿地，需铺设盲沟或有滤水作用的暗管3 花池需考虑内坡度及预留排水口或接入排水管4 楼板结构层上绿地要考虑结构找坡及排水，直接在结构板上砌树池的需在结构板上预留排水管，土层下方需做滤水板5阳台及建筑物上的花池需考虑坡度及预留排水口接入排水管，并设灌溉用取水口五、 植物种植要求：1 行道树分枝点需在2.0 米以上，树高需大于4 米，间距4－6 米2 楼板结构层上植物大小选择需结合结构荷载考虑3 高于1.2 米的挡土墙，如无特别景观要求，都要考虑挡墙绿化遮挡4 花架需考虑爬藤、开花植物的种植5 商业区植栽设计不妨碍人们浏览商铺招牌、门面的视线，切不可正对商铺门口6 组团内要多选用开花植物，且要考虑住区的季相变化 第五章 构筑物一、统一标准：1 材料若为木材，应该选用经过防腐处理的耐久性强、充分烘干的木质材料，保持相应裂缝的标准，表面需要涂刷选用木质漆2 照明应根据实际情况设置射灯、地灯、柱灯，要保证夜间景观效果，满足居民夜间出行活动的照明需要照明灯具均应避免形成眩光污染二、亭：1 亭的檐口高度宜在2.4m 左右，宽度2.4～3.6m，立柱间距宜在1.8～3m 左右三、廊：1 廊的宽度和高度设定应该按人的尺度比例关系加以控制，避免过宽过高，一般净高宜在2.2～2.5m 之间，宽度宜在1.8～2.5m 之间。
2 廊柱与横架必须采用有效的连接方法，牢固连接，具有相应的防风能力四、花架1 花架净高宜在2.2～2.5m，宽度宜在2.5～4m，长度宜在5～10m，立柱间距2.4～2.7m2 如果考虑攀爬植物，则要有相应的植栽设计，预留植栽土的位置 第六章 景 观 小 区一、 灯具• 1 景观灯具要求提供有关灯具的大小尺寸、光源名称、功率；嵌入式需提供孔洞大小及详细定位• 2 要求注明灯具使用的地点、定位及对照角度的要求；• 3 要求提供灯具的彩色图片；• 4 要求注明灯具的材料、颜色、表面处理工艺、防护等级，是否防水等；• 5 要求图示出在各施工图中的相对应的符号；• 6结合景观及建筑物的需要，合理设计控制方式及控制位置二、花钵• 平面布置图、细部大样图、摆放位置、数量清单、规格、照明、参考图片、材料等；三、康体设施1 儿童游乐场、成人健身场所布局合理，易到达，方便使用，不对居民造成干扰；2 儿童游乐场若设在架空层或室内，应在墙、柱包防护软垫以防儿童撞伤；3 考虑日照、通风、夜间照明；4 周围设置休息区；5 室外健身器材要兼顾不同年龄段人群的使用要求（儿童活动场地除外），并采取必要的安全措施；6 实用、美观，易于维护，维护成本低；7 专用运动场所必须委托有专业资质的公司进行设计和施工；8 应考虑无障碍设计；场地要考虑排水。
9 器材规格及使用活动范围；四、园林家私1 数量及定位：组团、交流空间、中心广场、商业街；2 照明：位置、光源；3 式样、规格、材料、图片；考虑日照和遮荫五、标识系统1 整体设计原则1.1 整体性原则：标识风格需同小区整体风格相融1.2 经济性原则：考虑小区档次和成本限制，适当对标识材料进行选择1.3 规范性原则：符号的设计应国际化，高档社区应中英文对照；无特殊情况，字体以简体为宜1.4 实用性原则：高度适中；部分标识考虑夜晚照明2 分项设计原则标识分类，以“名称标识”、“环境标识”“交通标识”“警示标识”四种类 第七章 图纸要求一、园建◆ 施工图纸目录 A2 图幅◆ 部品、材料清单表 A2 图幅◆ 环境设计总说明 A2 图幅◆ 彩色总平面图（psd 格式电子文件） A1 图幅 （图幅视需要，可A2图幅）◆ 定位总平面图 A1 图幅 （图幅视需要，可A2图幅）◆ 索引总平面图 A1 图幅 （图幅视需要，可A2图幅）◆ 竖向总平面面图 A1 图幅 （图幅视需要，可A2图幅）◆ 铺装及家具布置总平面图 A1 图幅 （图幅视需要，可A2图幅）◆ 照明布置总平面图 A1 图幅 （图幅视需要，可A2图幅）◆ 给排水口总平面图 A1 图幅 （图幅视需要，可A2图幅）◆ 各个分区定位平面图 A2 图幅◆ 各个分区索引平面图 A2 图幅◆ 各个分区竖向平面图 A2 图幅◆ 各个分区铺装及家具布置图 A2 图幅◆ 各个分区的场地剖面图 A2 图幅◆ 标准做法详图 A2 图幅◆ 各个分区的铺装详图 A2 图幅◆ 各个分区的构筑物详图 A2 图幅◆ 各个分区的水景详图 A2 图幅◆ 各个分区的细部详图 A2 图幅◆ 雕塑布置总平面图及详图 A2 图幅二、绿化◆ 苗木清单 A2 图幅◆ 软景植物种植规范说明及植物保养说明 A2 图幅◆ 各个分区的乔木平面图 A2 图幅◆ 各个分区的灌木平面图 A2 图幅三、结构◆ 景观结构设计总说明图 A2 图幅◆ 景观结构平面图 A2 图幅◆ 景观结构配筋图 A2 图幅◆ 景观结构详图 A2 图幅四、水1、游泳池图纸：◆ 给、排水说明、材料表、图例及目录 A2 图幅◆ 设备及管道平面布置图 A1 或A2 图幅◆ 泳池水处理原理图 A2 图幅◆ 设备孔洞大样图或局部大样图 A2 图幅2、水景图纸：◆ 给、排水说明、材料表、图例及目录 A2 图幅◆ 给、排水总平面图 A1 图幅◆ 给、排水系统图 A2 图幅◆ 给、排水详图 A2 图幅五、电◆设计总说明及主要设备材料表 A2 图幅◆配电系统图 A2 图幅◆配电箱控制原理图 A2 图幅◆配电平面图 A2 图幅◆局部配电平剖面图（一些平面无法表示清楚的部位） A2 图幅◆各种灯具安装详图及特殊灯具大样图 A2 图幅。
