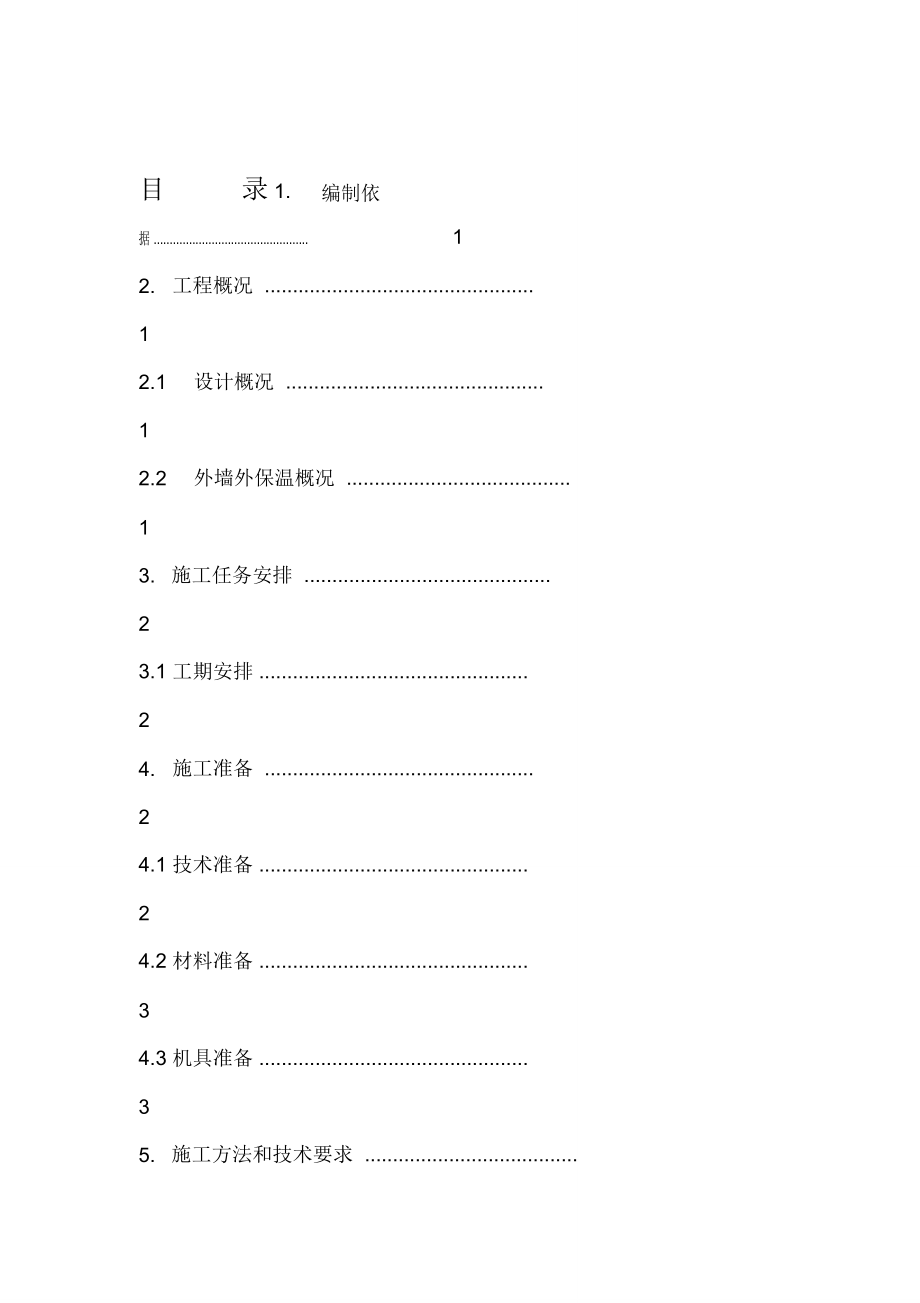

目录 1.编制依据 ................................................12.工程概况 ................................................12.1设计概况 ..............................................12.2外墙外保温概况 ........................................13.施工任务安排 ............................................23.1 工期安排 ................................................24.施工准备 ................................................24.1 技术准备 ................................................24.2 材料准备 ................................................34.3 机具准备 ................................................35.施工方法和技术要求 ......................................45.1工艺流程 ................................................45.2施工方法 ...............................................45.2.1钢筋绑扎 .............................................45.2.2绑扎垫块 .............................................45.2.3安装保温板 ...........................................55.2.4模板安装 .............................................65.2.5混凝土浇筑 ...........................................65.2.6模板拆除 .............................................65.2.7挂钢板网、抹灰前的准备 ..............................75.2.8配制聚合砂浆 ........................................75.2.9抹水泥砂浆、粘贴面砖 .................................86. 质量标准 ................................................97. 环保及安全文明施工 ......................................98. 成品保护 ...............................................101. 编制依据1.1 望京新城 B 区 6-10# 地 B区住宅 B-6 楼施工图1.2 《外墙外保温技术规程》 DBJ/T01-66-20021.3 《墙身 - 外墙外保温通用图集》 88J2-91.4 《外墙外保温工程技术规程》 JGJ144-20042. 工程概况2.1 设计概况望京新城 B 区 6-10# 地 B区住宅 B-6 楼工程位于北京市朝阳区望京 2 平方米。
其中地上部区总建筑面积 72173.76mB新城 B 区 6-10# 地分 67291.16 平方米，地下两层，地上 27 层，标准层层高为 2.9m，建筑檐高 80m，建筑总高 83.65m本工程外墙外保温工程系大模内置挤塑聚苯板钢塑复合插接栓外保温该体系性能优越，造价较低，与主体墙有很好的连结强度， 抹面层有非常高的延展性和抗裂强度， 耐候性和寿命都达到国内先进水平2.2 外墙外保温概况外墙外保温的基本做法是当外墙钢筋绑扎完毕后， 在墙体钢筋上外加水泥垫块以确保墙体钢筋有足够的保护层， 然后在墙体钢筋外侧安装保温板，并在板上安装钢塑复合插接栓，与墙体钢筋绑扎牢固，既作临时固定又是保温板与墙体的连接措施， 最后安装墙体内外钢质大模板浇灌混凝土完毕后，保温层与墙体有机的结合在一起，拆模后挂钢板网，用镀锌钢板垫圈将钢板网卡紧， 配制、抹聚合物水泥砂 浆，面层施工．3. 施工任务安排3.1 工期安排在主体施工期间，因为保温板是跟随主体施工， 所以不单独占用工期计划在 2006 年 11 月 15 日结构封顶，外模板全部拆除后，即可进入外保温面层施工计划在 2007 年 4 月 15 日前完成外檐面砖粘贴。
4. 施工准备4.1 技术准备充分熟悉图纸、工程规范、标准及图集，做好施工前的准备工作大模内置挤塑聚苯板钢塑复合插接栓主断面做法如下图所示：0.8 厚热镀锌钢板网 , 网孔 12*1215 厚聚合物砂外墙热镀锌垫卡住钢板钢塑复合插大模板拆模后栓中距 300*350 装塑料螺帽挤塑聚苯板 ≥50 外墙外保温断面做法 施工前应编制施工方案，施工人员应经过培训并经考核合格 夏季应避免阳光暴晒在 5 级以上大风天气和雨天不得施工外保温工程施工前，外门窗洞口应通过验收，洞口尺寸、位 置应符合设计要求和质量要求， 门窗框或辅框应安装完毕 伸出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、连接件应安装完毕，并按外保温系统厚度留出间隙4.2 材料准备 各种原材料保温板：保温板采用 65 厚挤塑聚苯板，导热系数≤ 0.49W/m.K 钢板网： 0.8 厚热镀锌钢板网，网孔 12×12聚合物水泥砂浆：采用高强度胶浆、普通硅酸盐水泥、中细砂现场配制，钢塑复合插接栓：外管管径 10mm，埋入混凝土深度≥ 50mm，其它材料：热镀锌钢板垫圈、挤塑聚苯板胶粘剂2/1.06m按每平米材料用量计算： 保温板 本工程进场材料准备，平米，找平砂浆 1 公斤 /平米，抗裂胶浆 4 公斤/平米，水泥 5 公斤 /平米， 2/平米，其他辅料若干。
1.2m 钢板网 4.3 机具准备主要机具如下：手提式电动搅拌器10 台计量称2 台打磨用砂纸架100 把铁抹子及刮板100 把靠尺（两米长，铝合金）100 根个 7钢卷尺剪子（中号）5 把阴阳角抹角器80个线绳（尼龙绳）20公斤墨斗5 个水平尺30 根5. 施工方法和技术要求5.1 工艺流程绑扎墙体钢筋完毕绑扎垫块→挤塑板加工→安装挤塑板→插接栓与钢筋固定→立内侧模板→穿穿墙螺栓→立外侧模板→紧固螺栓、 调垂 直度→浇筑混凝土→拆除模板→挂钢板网用钢垫圈将钢板网卡紧→ 抹聚合物水泥砂浆→贴面砖5.2 施工方法 钢筋绑扎靠近保温板的墙体横向分布筋应弯成 L 形，因直筋易于戳破保温板绑扎钢筋时严禁碰撞预埋件，若碰动时应按设计要求重新固定牢固 绑扎垫块按照设计要求的墙体厚度在地板面上弹墙厚线， 以确保外墙尺寸 并按下图所示在墙体钢筋上绑扎水泥砂浆垫块，确保钢筋保护层厚度，块垫块 6 垫块不得采用塑料垫卡，且每块板内不少于度高体墙 水平间距 600 距洞口边 300安装保温板①内、外墙钢筋绑扎经验收合格后，方可进行保温板安装②按照图纸楼层高度裁剪好保温板， 相邻板之间板的侧面企口联接紧密。
在门窗洞口位置将板裁剪合适，与洞口侧模板要贴靠紧密 挤塑聚苯板接头见下图： 用聚苯板胶粘剂粘结挤塑聚苯板接头③板的立向拼缝要上下层错开， 如果两块大小等不适合可用裁纸刀或锯条进行切割处理，但要切割整齐顺直④安装保温板时，板之间高低槽应用专用胶粘结保温板就位后， ，前期每平 300*350mm 在板外侧将锚固件插入，钢塑复合插接栓中距米保温板上只固定 1 个（剩下的后期补装） 每块板临时选两处锚固件用 22#铅丝墙体钢筋绑扎牢固⑤为了增加板与板之间的连接， 在两块板之间设两道铁丝拉结， 各自固定在一块板的锚固件上⑥在需要外挑混凝土构件的部位， 将预埋钢筋弯好后从保温板上穿出，紧贴板外面放置好⑦窗口外侧四周、阳台、栏板、窗台板等应做断桥处理 模板安装1）按弹出的墙线位置安装模板，在底层混凝土强度不低于 7.5MPa时，开始安装上一层模板时， 并利用下一层外墙穿墙螺栓孔挂三角平台架2）在安装外墙外侧模板前，须在现浇混凝土墙体的根部或保温板外侧采取可靠的定位措施， 以防模板挤靠保温板 模板放在三角平台架上，将模板就位，穿螺栓紧固校正，连接必须严密、牢固，以防止出现错台和漏浆现象 混凝土浇筑1）现浇混凝土的塌落度为 160--180mm。
2）墙体混凝土浇灌前，保温板顶面必须采取遮挡措施，应安置槽口保护套，形状如“Π”形，宽度为保温板厚度加模板厚度3）振捣混凝土时，严禁振捣捧紧靠保温板模板拆除）经现场技术负责人审批同意拆模后，先拆外墙外侧模板，再拆外 1墙内侧模板 并及时修整墙面混凝土边角和板面接槎 ）穿插墙套管拆除后，混凝土部分孔洞应用于干硬性砂浆捻塞，保 2 50mm温板部位孔洞应用保温材料堵塞， 其深度应进入混凝土墙体≥ 挂钢板网、抹灰前的准备）凡保温板有余浆与板面结合不好， 如有酥松空鼓现象者均应清除干1 净、无灰尘、油渍和污垢 ）铺设钢板网应在一个工作面上逐层铺贴，从上而下进行将网摊开 2 于保温板上，并临时用铁钉挂在保温板上，然后开始在墙上用冲击钻厘米左右打好孔后，将尼龙锚固件插 5 打孔，孔要深入到混凝土内入孔内，拧紧螺丝，将套管胀开用镀锌钢板垫圈卡紧然后再将临时 8*100mm300*350 固定用的铁钉拔下锚固件中距，每个规格为￠）挂钢板网，层间保温板、钢板网应断开不得相连平面钢板网接头 3 见下图所示 200 压平对接，在阴阳角部位钢板网搭过≥ 钢板网搭过≥ 200过 00 搭 2 ≥网板钢 外墙阳角 配制聚合砂浆配制聚合物砂浆，必须有专人负责，有计量工具及搅拌设备，以，砂子：中确保聚合物胶浆的质量。
水泥为普通硅酸盐水泥．砂含泥量≤ 1%，聚合物水泥砂浆按胶浆：水泥：砂 =1：1：3 比例配制，要求其收缩值≤ 1%①初次搅拌：应一小部分一小部分地将水泥加入桶中，边加边搅拌，每加一小部分后，都要充分搅拌，不能一次加入过多的水泥，更不可一次性加入全部水泥，同时应避免搅拌过度出现离析②再次搅拌：为使胶浆搅拌更均匀，一般宜进行二次搅拌此时根据施工环境及和易性等要求， 适当加入少许清水进行调合是可以的， 加水量最多不得超过胶料量的 5% 水的加入要缓慢，边搅边加，不可一次加入③胶浆的存放：配好的胶浆应于阴凉处放置，尽量避免阳光暴晒胶浆应随用随配，一次不要调配很多，够一个工作层面使用即可，调配好的胶浆最好在 2 小时内用完， 最长不宜超过 3 小时，遇炎热天气宜适当缩短存放时间 抹水泥砂浆、粘贴面砖1）聚合物水泥砂浆厚度 15mm，分二层上墙抹灰层之间及抹灰层与保温板之间必须粘结牢固，无脱层、空鼓现象抹灰层表面应光滑洁净，接搓平整，线条须垂直、清晰2）在安装好锚固件后，在钢丝网表面刮抗裂抹 面胶浆，标准为覆盖住钢板网，使其不裸露在外，但可以隐约看到网的脉络 做抗裂层时，将钢板网从墙面弯折到洞口侧面，在混凝土结构上搭接到窗框边缘。
然后再做抗裂胶浆外墙砖粘贴采用面砖粘结剂及勾缝剂，确保粘结牢固 3．6. 质量标准6.1 按建筑要求支设大钢模板，要牢固、垂直，大钢模板不能挤压保温板，以免引起保温板的变形 大模板靠外保温的部分不要刷脱模剂以免影响后期与抗裂层的粘结强度6.2 对于大钢模板支设时采用的穿墙螺栓和套管，应从保温板外侧向墙体穿洞，以免反方向造成保温板表面的破口太大， 混凝土中的水泥浆从孔中大量流出6.3 模板表面平整度控制在 2mm 以内，垂直度控制在 3mm 以内，确保保温板表面平整度垂直度控制在允许范围内6.4 挤塑聚苯板的厚度要符合设计要求，板之间尽量不留空隙锚栓的密度足够，与墙体连结牢固板的拼缝要错开6.5 修补、打磨、清理要保证外墙面的保温层完整，不得有破损与掉角，板表面的污染和其他杂物要清理干净6.6 钢板网要铺贴平整，刮完二遍胶浆后网不得裸露7. 环保及安全文明施工7.1 挤塑聚苯板切割碎片及时装袋清理， 打磨的碎末须用塑料彩条布接着及时清理，不得任其随意飞扬，造成白色污染7.2 成立安全领导小组，每月组织两次安全检查，重点是外脚手架、电器、机械、安全带等检查，防止安全事故发生在与主体同期施工时，施工面上方要满铺一层脚手板，并加一层平网。
7.3 施工人员进入现场后，必须进行安全、消防教育作好安全技术及时贯彻执行，编制有针对性的安全施工措施， 7.4 ．交底工作7.5 建立机电设备验收制度，凡未经验收的机电设备不得使用非机电人员不得动用机电设备 所有手持电动工具， 必须装有可靠的漏电保护器，使用前应进行绝缘检测，防止漏电伤人7.6 五级以上大风，严禁在架子上作业对工程上已搭好的安全防护装置，不经安全员同意，禁止拆除外墙施工人员应带好安全帽，系安全带8. 成品保护8.1 抹完聚合物水泥砂浆面层后的保温墙体， 不得随意开凿孔洞， 如确有开洞需要，如安装物件等，应在砂浆达到设计强度后方可进行，待安装物体完毕后修补洞口8.2 首层阳角在脱模后， 及时用竹胶板或其它方法加以保护， 以免棱角遭到破坏8.3 外挂架下端与墙体接触面必须用板垫实以免外挂架挤压保温层。
