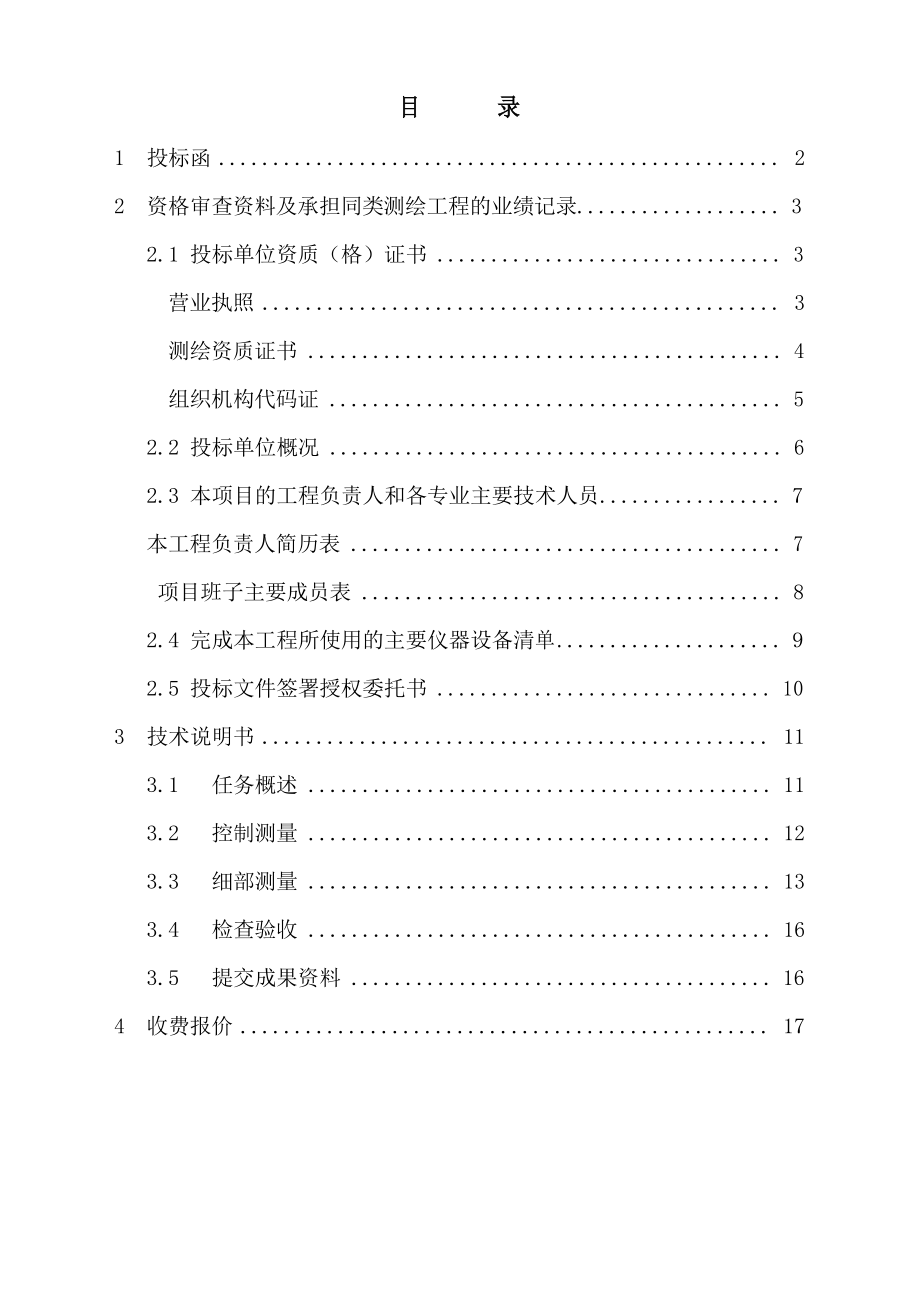

目录123投标函 .................................................... 2资格审查资料及承担同类测绘工程的业绩记录................... 32.1 投标单位资质（格）证书 ................................ 3营业执照 ................................................ 3测绘资质证书 ............................................ 4组织机构代码证 .......................................... 52.2 投标单位概况 .......................................... 62.3 本项目的工程负责人和各专业主要技术人员................. 7本工程负责人简历表 ........................................ 7项目班子主要成员表 ....................................... 82.4 完成本工程所使用的主要仪器设备清单..................... 92.5 投标文件签署授权委托书 ............................... 10技术说明书 ............................................... 113.13.23.33.43.5任务概述 ........................................... 11控制测量 ........................................... 12细部测量 ........................................... 13检查验收 ........................................... 16提交成果资料 ....................................... 164收费报价 ................................................. 17====Word 行业资料分享--可编辑版本--双击可删====1投标函投标函**市国土资源局土地整理中心：1、根据已收到的《**市土地整理项目现状图测绘》工程招标文件，遵照有关规定，我单位经现场勘察、对上述工程招标文件的各个章节以及其他有关文件的研究后，我方愿按招标文件的规定，根据实测面积统计，综合报价每平方公里元（人民币）。
2、一旦我方中标，我方保证在年月日前提交规定的测绘成果，确保成果整体质量达到 合格 （其中优良品率达到 85%以上） 3、除双方另行达成的协议外，你方的招标文件、中标通知书和本投标文 件均构成约束我们双方的合同投标单位：单位地址：法定代表人：邮政编码：号码：号码：年源-于-网-络-收-集月日2====Word 行业资料分享--可编辑版本--双击可删====资格审查资料及承担同类测绘工程的业绩记录2.1 投标单位资质（格）证书2.1.1营业执照测绘资质证书组织机构代码证2.2 投标单位概况2.3 本项目的工程负责人和各专业主要技术人员 2.3.1 本工程负责人简历表投标单位：（盖章）姓名性别男年龄学历职称职务参加工作时间源-于-网-络-收-集从事测绘工作年限====Word 行业资料分享--可编辑版本--双击可删====近两年负责完成的类似测量任务情况序号业主单位项目名称成图面积（Km2）开竣工日期质量等级2.3.2 项目班子主要成员表投标单位：（盖章）源-于-网-络-收-集====Word 行业资料分享--可编辑版本--双击可删====序号姓名性别职称内业/外业从事该工种时间2.4 完成本工程所使用的主要仪器设备清单 投标单位：（盖章）源-于-网-络-收-集====Word 行业资料分享--可编辑版本--双击可删====序号仪器设备名称规格型号数量备注12345672.5 投标文件签署授权委托书授 权 委 托 书**市国土资源局土地整理中心：源-于-网-络-收-集====Word 行业资料分享--可编辑版本--双击可删====按 照 ** 市 土 地 整 理 项 目 现 状 图 测 绘 招 标 文 件 要 求 ， 我 单 位 愿 意承 担 ***市土地整理项目区 测绘工 程 项 目 ，并 授 权同 志 全 权 处 理投 标 过 程 当 中 的 一 切 事 宜 。
受托人在委托代理权限内签署的有关文件，授 权人均予承认特 此 授 权 授 权 单 位 ：法 定 代 表 人 ：受 委 托 人 ：年月日33.1技术说明书任务概述设计的目的和依据一、设计的目的开展**市土地整理项目现状图测绘工作，是为科学地管理土地，合理地利用和开发土地资源本次测量采用最先进的测绘方法（野外全解析，内业源-于-网-络-收-集====Word 行业资料分享--可编辑版本--双击可删====机助制图）即数字化成图为保证这项工作的质量，统一技术标准，特编制 本《技术设计书》，在测绘工作中，应严格按照《技术设计书》要求进行作业二、设计依据1、《1：500、1：1000、1：2000 地形图图式》GB/T7929-19952、《1：500、1：1000、1：2000 地形图要素分类与代码》GB/14804-93 3、《全球定位系统城市测量技术规程》（CJJ73—97）4、《测绘产品检查验收规定》CH1002-955、《测绘产品质量评定标准》CH1003-956、土地利用现状调查技术规程测区范围与任务一、测区位于**市,任务如下：1、**市育民乡五莲村、连山村，先锋乡工农村土地整理项目 2、**市育民乡丰乐村、青山乡曹家村土地整理项目二、测绘任务计划在 2007 年 11 月 15 日至 2007 年 12 月 15 日完成整个 测区的地形图测绘工作。
已有资料1、由本单位自行解决的本测区的首级控制起算点2、由**市国土资源局提供的 1：5000 比例尺地籍图源-于-网-络-收-集====Word 行业资料分享--可编辑版本--双击可删====3.2 控制测量测量基准平面坐标系统采用1954年北京坐标系统高程系统采用 1956 年黄海高程系统图名采用土地整理项目名称，比例尺按业主要求，等高距为 1.0 米 已有成果资料及利用由本单位自行从吉林省测绘局购买的二个国家三角点做为本测区的首级控制平高起算点，在此基础上用 RTK 进行图根加密，以满足测图需要 控制点布设在每个测区内布设 3 至 5 个 GPS 控制点，其中每一对点互相通视作业 过程及精度须满足《全球定位系统城市测量技术规程》要求平面和高程控制测量全区平面和高程控制测量采用 RTK 在高级点上直接进行，其精度以满足 测图为准3.3细部测量外业数据采集及图形编辑使用全站仪极坐标法采集各个细部点的平面及高程数据，并同时绘制测站草图设站时仪器对中误差不大于5mm，已知点设站并照准一图根点或高等级点为起始方向，观测另一图根点或高等级点作检核，并对上一站所测的明显地物点进行重复测量，作为检核。
细部测量所采集数据的编号与绘制测站草图的编号一致，对少数隐蔽地区的地物点采用等精度的其它方法测量，根源-于-网-络-收-集====Word 行业资料分享--可编辑版本--双击可删====据其几何关系推算出坐标对当天采集的数据及时输入微机，通过数据处理、格式转换及图形编辑工作编辑的图形通过微机屏幕显示，对照野外草图， 逐一检查是否正确，确认无误后，打印出图供野外检查地形、地貌测绘及取舍地形、地貌测绘及取舍严格执行《规范》的有关规定地形图上高程注记点分布均匀，丘陵地区间距50m，平坦地区不超过70m，地形变换处均有高程点注记部分丘陵地形、山顶、鞍部、凹地等不明显处等高线均加示坡线，等高距为1米建筑区不要绘等高线1主要道路与次要道路均用相应线型区别表示铁路、公路的路堤、路堑的坡顶、坡脚及铁路轨顶、铁路和公路的桥面及涵洞底部等均按《规范》测注高程点建筑区中有明显道路线的和两侧有水沟的道路，均准确绘出路边线，道路与房屋无明显边线，可通行的不绘道路边线生活小区、单位等内部道路上的检修井需测绘河流、水塘的边线，有加固坎的绘加固坎符号，没有加固坎的均以水涯线表示，河流注记流向及名称电力线杆、通讯线杆、铁塔位置实测，同一线杆上架有多种线路时，表示其主要线路，并做到各种线路连贯，线类分明。
测区外围的电力线、通讯线按实际方向连接，建筑区内少于三个电杆的低压线和通讯线不表示，围墙、栅栏、篱笆、铁丝网和活树篱笆均按图式表示，各种植被填充间 距均比绘图软件规定放大一倍地形图上的单位名称注记，一般应按单位挂牌为准，一个单位几个牌子 的，选高一级的注记现状图绘制利用南方CASS多用途数字化测绘系统软件，对外业数据形成的地形图，源-于-网-络-收-集====Word 行业资料分享--可编辑版本--双击可删====进行各种地物的图层编辑，分类注记归属到相应层，满足现状图各种要素注记要求，然后使用绘图软件生成符合业主要求的图幅，采用图名作为图形文 件名存盘各种注记表示方法（1）（2）各等级平面控制点的符号和注记形式以软件生成为准水系及其名称注记：水系注记为左斜体（丛肩角 15°）字大为4.0mm没有名称的沟渠应标示实际流向或注记“沟”字没有名称的水域应注记“塘”字字间隔根据地物长度和面积大小一般为字大的 5-8 倍流向符号应同河名注记轴线一致，根据河流长度适当注记，符号长 6-7mm河流被 桥梁等地物间断时，可在未注记名称的小河段内加绘一流向符号3）道路及其名称注记：铁路或专用线应标注线路名。
公路及市内干线名称一律用 4.0mm 字大注出;其余道路及大胡同一般用 3.5mm 字大注出;次要短小的胡同一般用 2.75mm 字大注出.道路注记(包括河流注记)的字向和 字序应遵照图式 77 页示例4） 性质说明注记：一律用字大 2.5mm 的细等线体(软件字体大小)，如砖、混、土、石、厕、牲、温室、沥、水泥、砼、乱掘、施工、沙堆、塘、 水等，大范围地物的性质说明注记，可酌情配注 2—3 组5）图内注记使用统一的文字库，各种数字和汉字注记字体一律用rs.shx,hztxt.sht 字体字大是指字高和图上尺寸而言6）植被：一律以符号表示，符号间距应放大一倍配置单位内花圃及需要表示的宗地庭院内的零星植被，其符号应居中酌情点配7）图廓整饰：图廓格式，统一使用开发区提供的图廓整饰“图形源-于-网-络-收-集====Word 行业资料分享--可编辑版本--双击可删====块”图名注记应注意①图名为两字的，其字间隔为两个字；②图名为三个字的，其字间距为一个字；③图名为四个字以上的，无字间距图幅接合表，采用字大 2.5mm 的细等线体受图幅接合表框图的限制，图名选取尽量简略，最长不得超过十二个字。
分上下两行注出的名称，各自词意应完整8）字大的约定：上述各条中未提到的注记字大，列表约定如下：注记类别字体字大 mm附注区名乡名村委会驻地村名自然村王屯名细等线体细等线体细等线体细等线体6.05.54.53.75单位名、土地使用 细等线体 者名控 制 点 点 号 及 高 正等线体 程4.0、3.5、2.752.4其它数字楼层正等线体正等线体2.03.0含高程、门牌号、宗地号、地类号（9）图中应避免一切注记互相覆盖3.4 检查验收1、 检查验收工作按《测绘产品检查验收规定》CH1002-95 文件精神进行，其比例如下：自互检：内业100%，外业 30%，巡检不低于 70%，并详细记录，专检内业 100%，外业 20%，巡检 70%，验收检查内业 30-50%，外业 50%源-于-网-络-收-集====Word 行业资料分享--可编辑版本--双击可删====2、 全部资料检查完毕，并符合设计精度要求时，写出自检报告为确保工程质量，检查工作贯穿于整个工程始终，外业设立专职检查人 员，严格执行“三检一验”制度3.5提交成果资料１、 土地利用现状彩图（8套）２、 电子版土地利用现状彩图（DWG 格式） ３、 控制点成果表4收费报价源-于-网-络-收-集。
