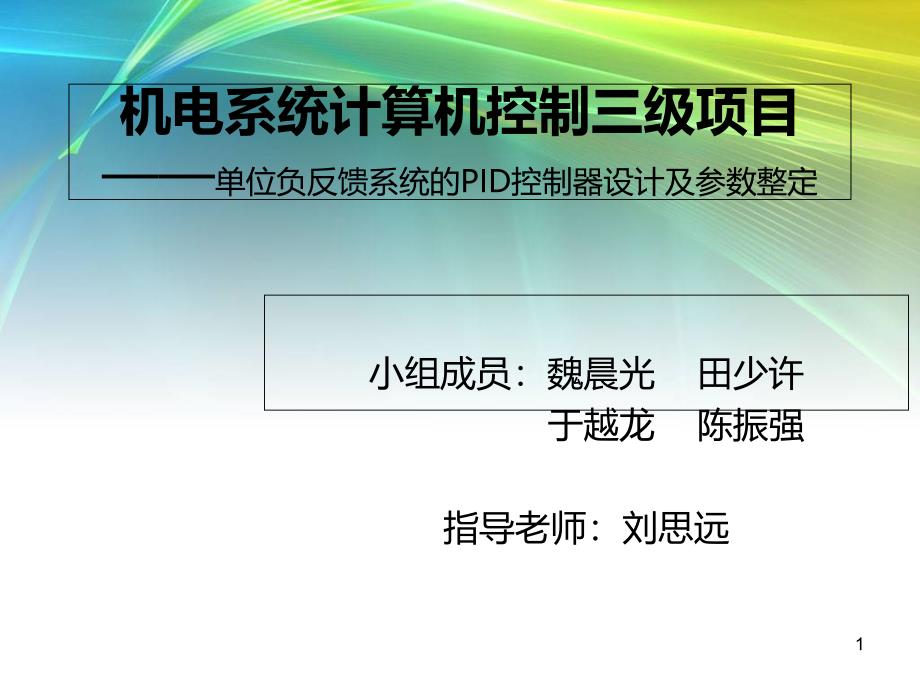

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,,,*,机电系统计算机控制三级项目,——,单位,负反馈系统的PID控制器设计及参数整定,,小组成员：,魏晨光 田少许,于越龙 陈振强,,指导老师：刘思远,机电系统计算机控制三级项目 ——单位负反馈系统的PID控制器,1,目录,PID控制概述,PID控制的,现实意义,,PID控制器对系统性能的影响,项目感想,目录PID控制概述,2,PID控制概述,,这个理论和应用自动控制的关键是做出正确的测量和比较后，如何才能更好地纠正系统PID（比例-积分-微分）控制器作为最早实用化的控制器已有70多年历史，现在仍然是应用最广泛的工业控制器PID控制器简单易懂，使用中不需精确的系统模型等先决条件，因而成为应用最为广泛的控制器 PID控制器由比例单元（P）、积分单元（I）和微分单元（D）组成其输入e (t）与输出u (t）的关系为,,u(t)=kp[e(t)+1/TI∫e(t)dt+TD*de(t)/dt] 式中积分的上下限分别是0和t,,因此它的传递函数为：,,G(s)=U(s)/E(s)=kp[1+1/(TI*s)+TD*s],,,,kp为比例系数； TI为积分时间常数； TD为微分时间常数,PID控制概述 这个理论和应用自动控制的关,3,PID控制的,现实意义,,目前，PID控制及其控制器或智能PID控制器（仪表）已经很多，产品已在工程实际中得到了广泛的应用，有各种各样的PID控制器产品，各大公司均开发了具有PID参数自整定功能的智能调节器 (intelligent regulator），其中PID控制器参数的自动调整是通过智能化调整或自校正、自适应算法来实现。
有利用PID控制实现的压力、温度、流量、液位控制器，能实现PID控制功能的可编程控制器(PLC），还有可实现PID控制的PC系统等等可编程控制器（PLC) 是利用其闭环控制模块来实现PID控制，而可编程控制器（PLC）可以直接与ControlNet相连，如Rockwell的PLC-5等还有可以实现 PID控制功能的控制器，如Rockwell 的Logix产品系列，它可以直接与ControlNet相连，利用网络来实现其远程控制功能PID控制的现实意义 目前，PID控制及,4,PID控制器对系统性能的影响,,,——系统模型构建,开环传递函数,,Simulink模型,PID控制器对系统性能的影响,5,PID控制器对系统性能的影响,,—— P控制器对系统性能的影响,(1)对动态特性的影响,比例控制参数,Kp加大,，使系统的,动作灵敏,，,速度加快,，Kp越大，,振荡次数加多,，,调节时间也越长,当Kp太大时，系统会趋于不稳定，若Kp太小，又会使系统的动作缓慢2)对稳态特性的影响,在系统稳定的情况下，比例系数Kp增大，稳态误差就会减少，以此来提高控制精度，但是加大Kp只是减少稳态误差却无法从本质上消除稳态误差。
PID控制器对系统性能的影响 ——,6,PID控制器对系统性能的影响,,—— P控制器对系统性能的影响,系统图,PID控制器对系统性能的影响 ——,7,PID控制器对系统性能的影响,,,—— P控制器对系统性能的影响,,比例作用就是以,比例形式来反应,,系统的偏差信号e(t)，,以最快速,,度来产生控制作用，,使偏差逐渐,,趋于减小,PID控制器对系统性能的影响 ——,8,PID控制器对系统性能的影响,,—— PI控制器对系统性能的影响,,,引入积分后，主要是为了在稳态状态下，满足被控量对设定值的无静差跟踪，对系统的性能影响主要表现,为,：,,(1)对动态特性的影响,,,积分作用会引起系统的稳定性下降，Ti太小，系统将不稳定，Ti偏小到一定程度时，系统会出现振荡；Ti太大，对系统性能的影响力也会缩减，只有当正合适时，才能出现比较理想的过渡特性2)对稳态特性的影响,,,积分作用能够降低系统稳态误差，同时也能提高系统的控制精度，不过，当Ti 值太大时，积分作用将会变得非常弱，稳态误差也不会紧随减弱了PID控制器对系统性能的影响,9,PID控制器对系统性能的影响,,—— PI控制器对系统性能的影响,系统图,PID控制器对系统性能的影响,10,PID控制器对系统性能的影响,—— PI控制器对系统性能的影响,,引入积分后，,主,要是为了在稳态状态下，满足被控量对设定值的,无静差跟踪,PID控制器对系统性能的影响 —— P,11,PID控制器对系统性能的影响,,,—— PID控制器对系统性能的影响,,,PID控制器各个参数对系统的,动态和稳态性,能起着不同的作用，这三个参数的取值优劣将直接影响PID控制系统的控制品质好坏。
微分作用常规使用会与比例作用、比例积分作用联合，构成PD控制器或者PID控制器微分作用,：,改善闭环系统的动态特性和稳,定性,T,d偏大时，超调量会较大，调节时间也会较长；Td偏小时，超调量也较大，相应调节时间也会较长PID控制器对系统性能的影响,12,PID控制器对系统性能的影响,,,—— PID控制器对系统性能的影响,系统图,PID控制器对系统性能的影响,13,PID控制器对系统性能的影响,,,—— PID控制器对系统性能的影响,,PID控制器对系统性能的影响,14,试凑法简介,（1）先用P再用I最后再加D,（2）调试时，将PID参数置于影响最小的位置，即P最 大，I最大，D最小,（3）按纯比例系统整定比例，使其得到比较理想的调节过程曲线，将积分时间从大到小改变，使其得到较好的调节过程曲线,（4）最后在这个积分时间下重新改变比例，得到更好的曲线,（5）将整定好的比例和积分时间适当减小，加入微分作用，以得到超调量最小、调节作用时间最短的调节过程试凑法简介（1）先用P再用I最后再加D,15,谢谢观赏,谢谢观赏,16,。
