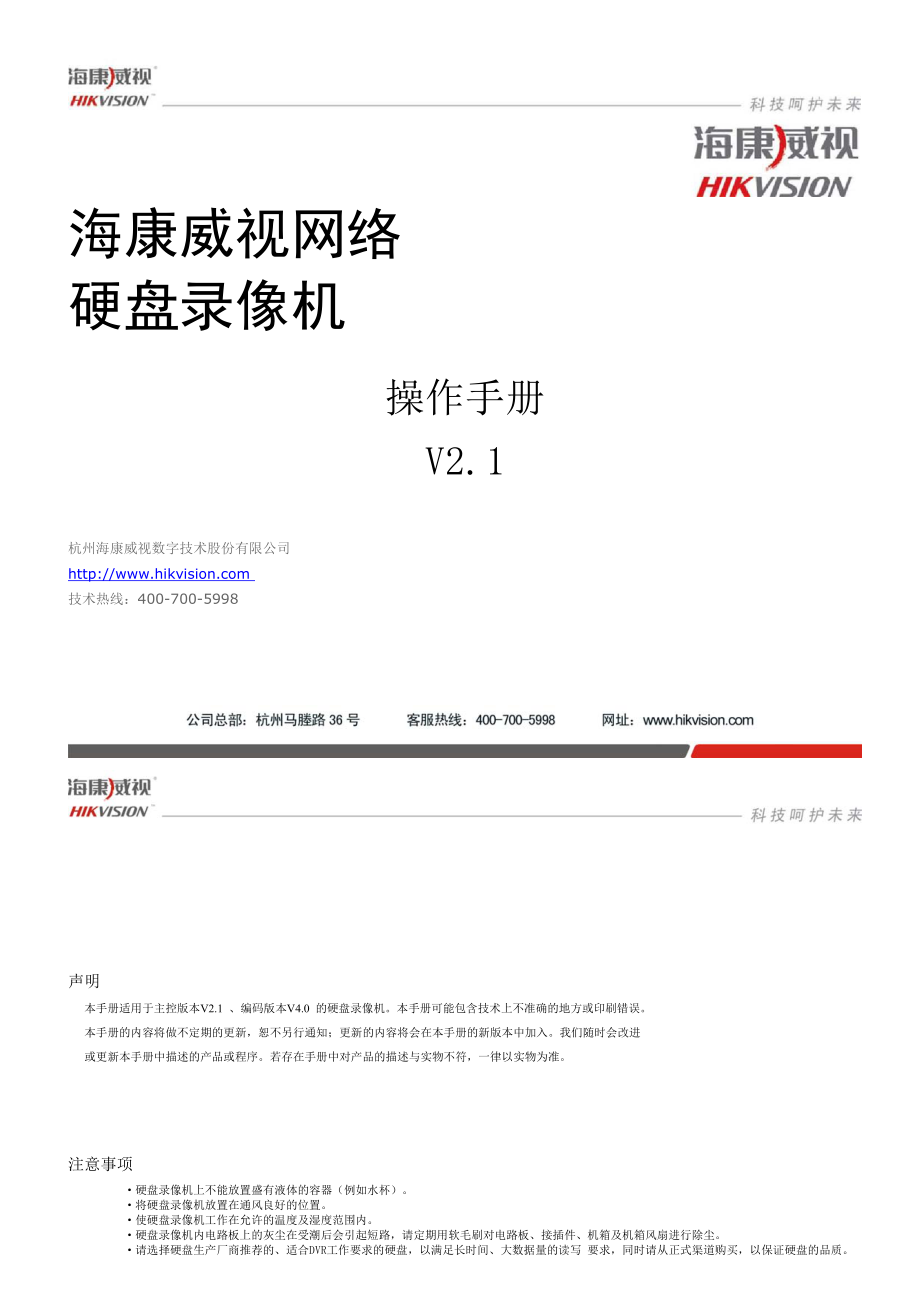

海康威视网络 硬盘录像机 操作手册 V2.1 杭州海康威视数字技术股份有限公司 技术热线：400-700-5998 声明本手册适用于主控版本V2.1 、编码版本V4.0 的硬盘录像机本手册可能包含技术上不准确的地方或印刷错误本手册的内容将做不定期的更新，恕不另行通知；更新的内容将会在本手册的新版本中加入我们随时会改进或更新本手册中描述的产品或程序若存在手册中对产品的描述与实物不符，一律以实物为准注意事项硬盘录像机上不能放置盛有液体的容器（例如水杯） 将硬盘录像机放置在通风良好的位置 使硬盘录像机工作在允许的温度及湿度范围内 硬盘录像机内电路板上的灰尘在受潮后会引起短路，请定期用软毛刷对电路板、接插件、机箱及机箱风扇进行除尘请选择硬盘生产厂商推荐的、适合DVR工作要求的硬盘，以满足长时间、大数据量的读写 要求，同时请从正式渠道购买，以保证硬盘的品质 目 录 1 产品介绍.................................................................................................................................................................................................5产品概述....................................................................................................................................................................................5产品主要功能............................................................................................................................................................................52 安装指南.................................................................................................................................................................................................7清点设备及其附件....................................................................................................................................................................7安装硬盘....................................................................................................................................................................................7安装DVR......................................................................................................................................................................................7后面板物理接口连接说明........................................................................................................................................................7报警线连接说明......................................................................................................................................................................183 操作必读...............................................................................................................................................................................................19前面板说明..............................................................................................................................................................................19遥控器说明..............................................................................................................................................................................24鼠标操作..................................................................................................................................................................................24菜单项说明..............................................................................................................................................................................25菜单导航........................................................................................................................................................................................................................25菜单操作规则................................................................................................................................................................................................................26输入法规则说明......................................................................................................................................................................264 基本操作...............................................................................................................................................................................................28开机..........................................................................................................................................................................................28预览..........................................................................................................................................................................................28修改用户密码..........................................................................................................................................................................28云台控制..................................................................................................................................................................................29手动录像..................................................................................................................................................................................29回放..........................................................................................................................................................................................29录像资料备份..........................................................................................................................................................................315 参数设置...............................................................................................................................................................................................32基本设置..................................................................................................................................................................................32 修改管理员密码..............................................................................................................................................................................................................32添加与删除用户............................................................................................................................................................................................................32设备名称与设备号........................................................................................................................................................................................................33本地预览设置..........................................................................................................................................................................33 视频输出制式..................................................................................................................................................................................................................33VGA设置............................................................................................................................................................................................................................33OSD设置............................................................................................................................................................................................................................33 视频输入参数设置..........................................................................................................................................................................................................34区域遮盖设置................................................................................................................................................................................................................34 本地预览属性设置..........................................................................................................................................................................................................34报警设置..................................................................................................................................................................................35信号量报警....................................................................................................................................................................................................................35移动侦测报警................................................................................................................................................................................................................35视频丢失报警................................................................................................................................................................................................................36 遮挡报警..........................................................................................................................................................................................................................37录像设置..................................................................................................................................................................................37 录像图像参数设置..........................................................................................................................................................................................................37 录像计划表设置..............................................................................................................................................................................................................38 事件压缩..........................................................................................................................................................................................................................38 预录和延时设置..............................................................................................................................................................................................................38网络设置..................................................................................................................................................................................38网络基本设置....................................................................................................................................................................................................................38 NTP 校时、DDNS设置.......................................................................................................................................................................................................39 NAS 设置.............................................................................................................................................................................................................................39邮件服务设置.....................................................................................................................................................................................................................39云台控制设置..........................................................................................................................................................................39异常处理..................................................................................................................................................................................41串口设置..................................................................................................................................................................................41交易信息..................................................................................................................................................................................413 管理工具...............................................................................................................................................................................................43保存设置..................................................................................................................................................................................43恢复设置..................................................................................................................................................................................43升级..........................................................................................................................................................................................43硬盘管理..................................................................................................................................................................................43清除报警..................................................................................................................................................................................44重新启动..................................................................................................................................................................................44关机..........................................................................................................................................................................................44日志查询..................................................................................................................................................................................44查看系统信息..........................................................................................................................................................................44附录1 安装硬盘总容量的参考计算方法.................................................................................................................................................45附录2 设备连接线的制作方法................................................................................................................................................................46附录3 技术指标........................................................................................................................................................................................48附录4 常见故障解答................................................................................................................................................................................534 1 产品介绍 1.1 产品概述本设备是专为数码监控设计。
它结合了IT领域多项最新技术，如视音频压缩/解压缩、大容量硬盘记录、TCP/IP网络等技术，代码固化在FLASH中，使得系统运行更稳定 本设备符合国家颁布的GB 20815-2006标准，即《视频安防监控数字录像设备》标准，本设备同时具备数字视音频录像机（DVR）和数字视音频服务器（DVS）的特性，既可本地独立工作，也可联网协同工作 1.2 产品主要功能 压缩处理功能 支持PAL/NTSC制式视频信号输入 采用H.264视频压缩技术 采用OggVorbis音频压缩标准 视频和音频信号压缩后生成复合的H.264码流，码流回放时视频和音频保持同步；也可设置单一视频流 支持视频参数动态设置 最高可支持4CIF分辨率编码 支持多区域移动侦测 支持OSD 支持水印（WATER-MARK）技术本地处理功能 录像 六种录像模式：定时录像、手动录像、移动侦测录像、报警录像、移动侦测录像&报警录像、移动侦测录像|报警录像 支持定时压缩、事件压缩录像 支持SATA硬盘，硬盘文件系统为FAT32格式本地硬盘SMART技术支持 硬盘上文件可以选择循环记录和非循环记录 提供硬盘录像资料的备份与剪辑，支持U盘、USB硬盘、USB刻录机、SATA刻录机、SATA硬盘备份。
预览与回放 支持BNC或VGA输出连接 预览时支持1/4/9/12/16路显示模式 支持图像局部遮盖 支持图像局部（或全部）遮挡报警处理 支持快放、慢放、单帧等回放模式，按录像类型、按时间进行检索 本地录像状态、报警状态显示 控制 支持云台、镜头控制 支持预置点、巡航、轨迹设置及调用 报警 本地信号量报警输入，支持联动录像或/及联动输出； 移动侦测报警探测，支持联动录像或/及联动输出；其他异常事件的报警处理； 布防、撤防时间配置 安全 管理员可创建多个操作员用户，并可配置其权限，也可删除操作员用户 支持日志管理提供操作日志、报警日志、异常日志的记录和查询 网络功能 支持TCP/IP协议 支持动态IP地址分配（DHCP） 网络实时预览：支持TCP、UDP、RTP、组播方式传输 可通过网络设置参数、实时浏览任何一路或多路的视频和音频信号 可通过网络查看视频设备状态 网络报警联动（报警信号上传） 可通过网络控制云台和镜头 可通过网络实时记录压缩码流 可通过网络下载硬盘录像机上的录像文件，也可通过网络远程回放硬盘录像机上记录的录像文件 可通过网络远程升级，实现远程维护 具备WEB SERVER功能，可通过浏览器访问硬盘录像机。
可通过网络查询硬盘录像机中的日志（操作日志、报警日志、异常日志）信息 用户名、口令及码流传输时用密码加密，防止泄露 具备NTP 校时，DDNS 和E.mail 功能 开发支持 提供对硬盘录像机SDK开发包提供演示应用软件源码，加快应用系统开发速度 6 2 安装指南提醒：在硬盘录像机与其它设备连接前，请确认已经断开电源，务必不要带电插拔 2.1 清点设备及其附件 当您收到本产品时，请根据包装箱内的“硬盘录像机装箱清单”进行清点 2.2 安装硬盘安装工具 十字螺丝刀一把 硬盘安装步骤 第一步：拧开机箱背部的螺丝，打开机箱盖板 第二步：用螺丝将硬盘固定在硬盘架上如果是安装下层硬盘，请先将上层架卸掉 第三步：连接硬盘的数据线 第四步：将电源线接入硬盘的电源接口 第五步：盖好机箱盖板，并将盖板的背部用螺丝固定提醒： 1、硬盘选购注意事项：请选择硬盘生产厂商推荐的、适合DVR工作要求的硬盘，以满足长时间、大数据量的读写要求，同时请从正式渠道购买，以保证硬盘的品质 2、硬盘安装完成后，需要对硬盘进行格式化以后才能录像，否则系统会判断硬盘错并发出声音告警格式化硬盘操作参见6.4节 3、按照硬盘录像机的默认参数配置，安装不同容量的硬盘与录像资料保存的总时间之间的估算值如下表所示：（注意：以下数据按单通道计算） 硬盘容量（单位：GB） 录像保存录像时间（位率：512K 码流，单位：小时） 录像保存录像时间（位率：1M 码流，单位：小时） 录像保存录像时间（位率：1.5M 码流，单位：小时）160 720 360 240 250 1136 568 378 320 1456 728 485 500 2274 1137 758 750 3400 1700 1133 免责声明：此表提供的数据仅供参考，表格中的“录像资料保存总时间”估算值可能与实际值有偏差，若因此而造成的任何损失由使用方自己承担。
2.3 安装DVR 安装硬盘录像机支架说明 安装硬盘录像机前，请先将支架安装在机架或机柜的适当位置 请确保设备安全运行所必需的空气流通 请确保不会因为机械负荷不均匀而造成危险 请确保机柜内温度不超过55℃ 请确保视频、音频线缆有足够的安装空间，线缆弯曲半径应不小于5倍线缆外径 请确保报警、485等线缆牢固安装，良好接触 如果安装多台设备，设备的间距最好大于2cm 请确保硬盘录像机可靠接地 说明：在设备配件盒中有安装设备所需支架，用于在标准的19英寸的机柜或机架中安装DVR 2.4 后面板物理接口连接说明声明：后面板物理接口的分布与类型以实物为准 HIK/DS-80xxHC-S/-AF-DVR-Ⅱ-B/y-y系列的后面板说明 2/4路HIK/DS-80xxHC-S/-AF-DVR-Ⅱ-B/y-y系列后面板说明 说明：图中以HIK/DS-8004HC-S/-AF-DVR-Ⅱ-B/4-4为例6/8/10/12/16路HIK/DS-80xxHC-S/-AF-DVR-Ⅱ-B/y-y系列后面板说明 说明：图中以HIK/DS-8016HC-S/-AF-DVR-Ⅱ-B/16-16为例。
序号物理接口 连接说明 1 视频输入(VIDEO IN) 连接（模拟）视频输入设备，标准BNC 接口 音频输入(AUDIO IN) 连接（模拟）音频输入设备，标准BNC 接口，音频输入电压在2v ～ 2.4 v，如有源麦克风、拾音器等 2 辅口视频输出 辅口视频输出，可独立进行视频预览和回放操作 辅口音频输出 辅口音频输出，可独立输出预览与回放音频 3 视频输出(VIDEO OUT) 连接监视器，本地视频信号及菜单输出 音频输出(AUDIO OUT) 连接音频设备，本地音频信号输出 4 语音输入(LINE IN)连接有源语音输入设备，要求音频输入电压在2v ～ 2.4 v，如有源麦克风、拾音器等 5 VGA 接口 连接VGA 显示设备，如电脑VGA 显示器等 6 RS-232 接口 连接RS-232 设备，如调制解调器、电脑等连接线的制作方法请参见附录2 LAN 网络接口 连接以太网络设备，如以太网交换机、以太网集线器（HUB）等网线制作方法参见附录2 7 USB 接口 连接USB 存储设备，如用于备份或升级可以热插拔 8 eSATA（可选） 外接SATA 硬盘口 9 匹配电阻开关（SW1） 485 总线的终端匹配电阻开关，开关向上（出厂默认）断开电阻连接，开关向下接通本端电阻（120欧姆）。
RS-485 接口 连接RS-485 设备，如解码器等，可使用485 接口的T＋T－线连接解码器 10 键盘接口(KB) D+、D-接控制键盘的Ta、Tb；用于设备间的级联时，前一设备的 D+、D-连接下一台设备的 D+、D- 报警输入(IN) 接报警输入（16路开关量，连接方法参见2.5 节） 报警输出(OUT) 接报警输出（4路开关量，连接方法参见2.5 节） 11 接地端 硬盘录像机接地端子 12 电源 输入的交流电压为220V HIK/DS-80xxHC-SL/-AF-DVR-Ⅱ-B/y-2系列的后面板说明4路HIK/DS-80xxHC-SL/-AF-DVR-Ⅱ-B/y-2系列后面板说明 说明：图中以HIK/DS-8004HC-SL/-AF-DVR-Ⅱ-B/4-2为例序号物理接口 连接说明 1 视频输入(VIDEO IN) 连接（模拟）视频输入设备，标准BNC 接口 环通输出(LOOP OUT) 连接视频矩阵、监视器等，标准BNC 接口 2 视频输出(VIEDO OUT) 连接监视器，本地视频信号及菜单输出 音频输出(AUDIO OUT) 连接音频设备，本地音频信号输出 3 音频输入(AUDIO IN) 连接（模拟）音频输入设备，标准BNC 接口，音频输入电压在2v ～ 2.4 v，如有源麦克风、拾音器等。
4 语音输入(LINE IN)连接有源语音输入设备，要求音频输入电压在2v ～ 2.4 v，如有源麦克风、拾音器等 USB 接口 连接USB 存储设备，如用于备份或升级可以热插拔 5 VGA 接口 连接VGA 显示设备，如电脑VGA 显示器等 6 键盘接口 (KEYBOARD) 2 个，任意选择其中一个用于连接（485） 控制键盘，使用RJ45 接口的3、4 线（接收信号） 接控制键盘的Ta、Tb；另外一个用于设备间的级联，级联的设备两端均使用RJ45 接口的3、4线 RS-232 接口 连接RS-232 设备，如调制解调器、电脑等连接线的制作方法请参见附录2 LAN 网络接口 连接以太网络设备，如以太网交换机、以太网集线器（HUB）等网线制作方法参见附录2 7 eSATA（可选） 外接SATA 硬盘口 8 匹配电阻开关（SW1） 485 总线的终端匹配电阻开关，开关向上（出厂默认）断开电阻连接，开关向下接通本端电阻（120欧姆）RS-485 接口 连接RS-485 设备，如解码器等，可使用485 接口的T＋T－线连接解码器 9 报警输入(IN) 接报警输入（4路开关量，连接方法参见2.5 节）。
报警输出(OUT) 接报警输出（2路开关量，连接方法参见2.5 节） 10 接地端 硬盘录像机接地端子 11 电源 输入的交流电压为220V 8/12/16路HIK/DS-80xxHC-SL/-AF-DVR-Ⅱ-B/y-2系列后面板说明 说明：图中以HIK/DS-8016HC-SL/-AF-DVR-Ⅱ-B/16-2为例 序号物理接口 连接说明 1 视频输入(VIDEO IN) 连接（模拟）视频输入设备，标准BNC 接口 环通输出(LOOP OUT) 连接视频矩阵、监视器等，标准BNC 接口 2 音频输入(AUDIO IN) 连接（模拟）音频输入设备，标准BNC 接口，音频输入电压在2v ～ 2.4 v，如有源麦克风、拾音器等 3 辅口视频输出 辅口视频输出，可独立进行视频预览和回放操作 辅口音频输出 辅口音频输出，可独立输出预览与回放音频 4 视频输出(VIDEO OUT) 连接监视器，本地视频信号及菜单输出 音频输出(AUDIO OUT) 连接音频设备，本地音频信号输出 5 语音输入(LINE IN)连接有源语音输入设备，要求音频输入电压在2v ～ 2.4 v，如有源麦克风、拾音器等。
6 VGA 接口 连接VGA 显示设备，如电脑VGA 显示器等 7 RS-232 接口 连接RS-232 设备，如调制解调器、电脑等连接线的制作方法请参见附录2 LAN 网络接口 连接以太网络设备，如以太网交换机、以太网集线器（HUB）等网线制作方法参见附录2 8 USB 接口 连接USB 存储设备，如用于备份或升级可以热插拔 9 eSATA（可选） 外接SATA 硬盘口 10 匹配电阻开关（SW1） 485 总线的终端匹配电阻开关，开关向上（出厂默认）断开电阻连接，开关向下接通本端电阻（120欧姆）11 RS-485 接口 连接RS-485 设备，如解码。
