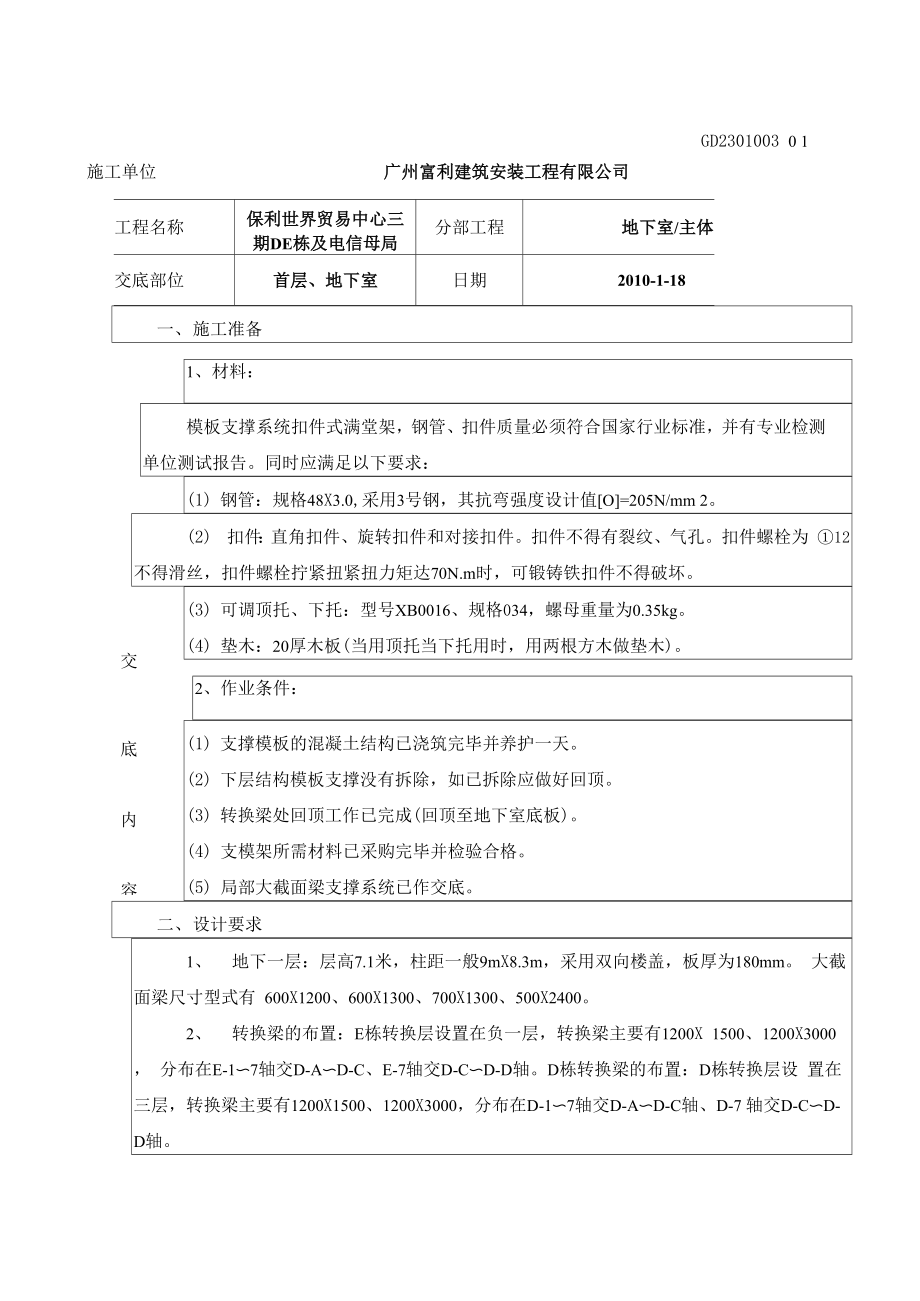

GD2301003 0 1施工单位 广州富利建筑安装工程有限公司工程名称保利世界贸易中心三 期DE栋及电信母局分部工程地下室/主体交底部位首层、地下室日期2010-1-18一、 施工准备1、材料：模板支撑系统扣件式满堂架，钢管、扣件质量必须符合国家行业标准，并有专业检测 单位测试报告同时应满足以下要求：(1) 钢管：规格48X3.0,采用3号钢，其抗弯强度设计值[O]=205N/mm 22) 扣件：直角扣件、旋转扣件和对接扣件扣件不得有裂纹、气孔扣件螺栓为 ①12不得滑丝，扣件螺栓拧紧扭紧扭力矩达70N.m时，可锻铸铁扣件不得破坏3) 可调顶托、下托：型号XB0016、规格034，螺母重量为0.35kg交底内容(4) 垫木：20厚木板(当用顶托当下托用时，用两根方木做垫木)2、作业条件：(1) 支撑模板的混凝土结构已浇筑完毕并养护一天2) 下层结构模板支撑没有拆除，如已拆除应做好回顶3) 转换梁处回顶工作已完成(回顶至地下室底板)4) 支模架所需材料已采购完毕并检验合格5) 局部大截面梁支撑系统已作交底二、 设计要求1、 地下一层：层高7.1米，柱距一般9mX8.3m，采用双向楼盖，板厚为180mm。
大截面梁尺寸型式有 600X1200、600X1300、700X1300、500X24002、 转换梁的布置：E栋转换层设置在负一层，转换梁主要有1200X 1500、1200X3000， 分布在E-1〜7轴交D-A〜D-C、E-7轴交D-C〜D-D轴D栋转换梁的布置：D栋转换层设 置在三层，转换梁主要有1200X1500、1200X3000，分布在D-1〜7轴交D-A〜D-C轴、D-7 轴交D-C〜D-D轴3、 首层层高为6米，柱距一般9mX8.3m，采用双向楼盖，板厚为180mm大截面 梁尺寸型式有 600X1200、600X1300、700X1300施工单位广州富利建筑安装工程有限公司工程名称保利世界贸易中心三 期DE栋及电信母局分部工程交底部位 首层、地下室 日期GD2301003 0 2地下室/主体2010-1-18、操作程序根据结构梁布置图，按设计要求布置好立杆卜立立杆（放下托与垫木）卜搭设水平扫地 秒1.5高水平杆一立梁底支撑杆（放下托与垫木）|一搭设水平杆A搭设梁底水平杆"放梁底在顶托上放双钢管^>放板底顶托与双钢管-^设置剪刀撑4梁模板支模-7反模板支模三、整体支撑体系1、负一层（层高7.1m,有转换梁），板厚200、180mm，混凝土强度C35,支撑高度6.80、5.4、4.7m，梁网4.0mX5.1m，此部分的整体支撑体系采用扣件式满堂钢管支模架，间距0.9mX 0.9m,步距1.5m。
扫地杆离地0.2m （纵横交叉），剪刀撑每三跨设置一根支架立杆有下托时设 置垫板100X100 mm方木（无下托时垫150X150 mm胶合板），立杆上部支撑板处用可调托座安装 应与钢管架立杆上下垂直，可调托座的调节长度不得超过200mm顶托上使用双钢管进行承载2、首层（层高6.0m），板厚120mm，混凝土强度C35,支撑高度5.80，梁网4.0mX5.1m，此部分的整体支撑体系采用扣件式满堂钢管支模架，间距0.9mX0.9m,步距1.5m扫地杆离地0.2m （纵横交叉），剪刀撑每三跨设置一根支架立杆有下托时设置垫板100X100 mm方木（无下托时垫150X150 m胶合板），立杆上部支撑板处用可调托座安装应与钢管架立杆上下垂直，可调托座 的调节长度不得超过200mm顶托上使用双钢管进行承载3、D栋三层（层高6.8m，有转换梁），板厚160mm，面积约1000 E，混凝土强度C35,支 撑高度6.64m，梁网4.0mX5.1m，此部分的整体支撑体系采用扣件式满堂钢管支模架，间距0.9mX0.9m,步距1.5m扫地杆离地0.2m （纵横交叉），剪刀撑每三跨设置一根支架立杆有下托时 设置垫板100X100 mm方木（无下托时垫150X150 m胶合板），立杆上部支撑板处用可调托座安 装应与钢管架立杆上下垂直，可调托座的调节长度不得超过200mm。
顶托上使用双钢管进行承 载施工单位广州富利建筑安装工程有限公司工程名称保利世界贸易中心三期DE栋及电信母局分部工程地下室/主体GD2301003 0 3交底部位 首层、地下室 日期 2010-1-18四、大截面梁支撑体系1、截面面积在036〜0.64以内：立杆竖在梁外侧距400mm处，跨度方向间距0.9m，立杆梁支撑点采用双扣件中间 支撑放置在梁中间，跨度方向间距0.45m，上下采用顶托，顶托调节长度不超过200mm, 下托必须垫100X100 mm方木，上托用双钢管作水平支撑剪刀撑以外立杆为准每三跨设置 一道其余做法参整体支撑体系交底内容1.1「50^1方|交底人：施工单位广州富利建筑安装工程有限公司工程名称保利世界贸易中心三 期DE栋及电信母局分部工程交底部位 首层、地下室 日期GD2301003 0 4地下室/主体2010-1-182、截面700X1300类（相同截面或小于且大于0.64 E此截面按此施工） 立杆竖在梁边处（横向间距0.8m）,跨度方向间距0.45m,上下采用顶托，顶托调节长度不超过200mm,下托必须垫100X100 mm方木，上托用双钢管作水平支撑，剪刀撑隔三拉一。
板支撑钢管距梁边400mm，间距0.9X 0.9m，其余做法参整体支撑体系700^1300大截面梁剖面图GD2301003 0 5施工单位 广州富利建筑安装工程有限公司工程名称保利世界贸易中心三 期DE栋及电信母局分部工程地下室/主体交底部位首层、地下室日期2010-1-183、截面500X2400类（相同截面或略小于此截面按此施工）立杆竖在梁边处（横向间距0.6m）,跨度方向间距0.45m,上下采用顶托，顶托调节长度 不超过200mm,下托必须垫100X100 mm方木，上托用双钢管作水平支撑，剪刀撑隔三拉一 板支撑钢管距梁边400mm，间距0.9X 0.9m，其余做法参整体支撑体系5 0 0^2400转换梁剖面图施工单位广州富利建筑安装工程有限公司工程名称保利世界贸易中心三 期DE栋及电信母局分部工程GD2301003 0 6地下室/主体交底部位 首层、地下室 日期 2010-1-184、截面1200X1500类（相同截面或略小于此截面按此施工）立杆竖在梁边中间另设置两根（共4根横向间距0.4m）,跨度方向间距0.45m,上下采用顶 托，顶托调节长度不超过200mm,下托必须垫100X100 mm方木，上托用双钢管作水平支撑， 剪刀撑隔三拉一。
板支撑钢管距梁边400mm，间距0.9 X 0.9m，其余做法参整体支撑体系交底内容HI： H说-「顶艮5井：口口方43^1300转换梁制血区T匚木］〔；匚*「14. ”1 .排5- g施工单位广州富利建筑安装工程有限公司工程名称保利世界贸易中心三 期DE栋及电信母局分部工程GD2301003 0 7地下室/主体交底部位 首层、地下室 日期 2010-1-185、截面1200X3000类（相同截面或略小于此截面按此施工）立杆竖在梁边中间另设置两根（共4根横向间距0.3m）,跨度方向间距0.45m,上下采用顶 托，顶托调节长度不超过200mm,下托必须垫100X100 mm方木，上托用双钢管作水平支撑， 剪刀撑隔二拉一板支撑钢管距梁边400mm，间距0.9 X 0.9m，其余做法参整体支撑体系交底内容. 80X100UO:U如节.一 般欧12"米3000转换辫i|匪交底人：GD2301003 0 7施工单位 广州富利建筑安装工程有限公司工程名称保利世界贸易中心三 期DE栋及电信母局分部工程地下室主体交底部位首层、地下室日期2010-1-18五、施工质量要求1、 支架立杆下必须设置垫板150X150 ^宽，18 mm厚胶合模板（当有顶托当下托用时， 用50X100方木平放），确保地基有足够的承载力。
转换梁卸荷必须卸至底板上，卸荷搭设第 一层与施工层相同，以下按双倍间距卸荷2、 板立杆为0.9X0.9m，局部由于梁间距不同可调整一个方向变距，且不超过1.0m（其余 不超过0.9m），梁周边立杆与梁边不得大于400mm梁支撑立杆按上图示施工3、 可调托座安装应与钢管架立杆上下垂直，调节可调托座至支撑架要求的支撑高度，但 工 可调托座的调节长度不得超过200mm顶托上使用双钢管进行承载，下托使用双方木进行承载 父4、 模板支架必须设置纵横向扫地杆纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处（设置下托时为300mm）的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵 底向扫地杆下方的立杆上 5、立杆之间按步距h=1.5m满设双向水平杆，并与立杆相交处扣接牢固，外围水平杆设于内立杆内侧，其余纵横向水平杆均分别设于立杆同侧，以便剪刀撑和斜杆与立杆相交处的扣接容 6、支架在立面整个长度和高度上沿梁轴线连续设置剪刀撑，两侧与剪力墙做刚性连接， 加强支模架的刚度和稳定性斜杆与地面的倾角在45o—60o之间剪刀撑斜杆的接长，采用 搭接，搭接长不小于1m，且采用不小于2个扣件固接中间每隔三排架立杆设置一道纵向剪 刀撑，由底至顶连续设置。
梁底部位设置一道竖向剪刀撑，且分层布置剪刀支撑必须与脚手 架同步搭设7、立杆采用对接扣件接长，立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设 置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接 头中心至主节点的距离不宜大于步距的1/3；立杆垂直度按WL/400 （L为整架高度）GD2301003 0 7施工单位 广州富利建筑安装工程有限公司工程名称保利世界贸易中心三 期DE栋及电信母局分部工程地下室/主体交底部位首层、地下室日期2010-1-188、各扣件螺栓均采用测力矩扳手拧紧，使其扭力矩均控制在40〜50N・m六、安全技术要求1、支模架拆除Q、拆除支模架前，必须完成梁、板模板的拆除Q、拆除支模架前，清除脚手架上的材料、工具和杂物Q、拆除时，必须设警戒区域，并设专人监护Q、拆除人员必须站在临时设置的木板上进行拆除作业Q、拆除工作中，严禁使用榔头等硬物击打、撬挖交乂 Q、拆下的钢管、扣件、木板应逐一递接至地面，并人工搬运至指定场所分类堆放整齐，严禁高空抛掷材料等物底 2、进入现场的施工作业人员必须接受三级教育、经考试合格后方可上岗操作3、作业人员必须严格遵守劳动保护规定，正确佩带和使用个人防护用品。
内 4、作业人员必须严格执行安全技术交底和班长班前讲话要求5、 交叉作业时，要有可靠的防护措施，不得伤害他人，也避免被他人伤害容6、 任何作业人员不得擅自拆动施工现场的脚手架、防护设施、安全标志和警告牌，如必须 拆动时须经施工负责人允许后方可7、 登高作业时，各种配件应放在工具箱或袋中，严禁放在模扳或支架上，各种工具应系在 操作人员身上或放在工具袋中，不得掉落8、 装拆施工时，除操作人员外，下面不得站人高处作业时，操作人员要带安全帽交底人：第9页。
