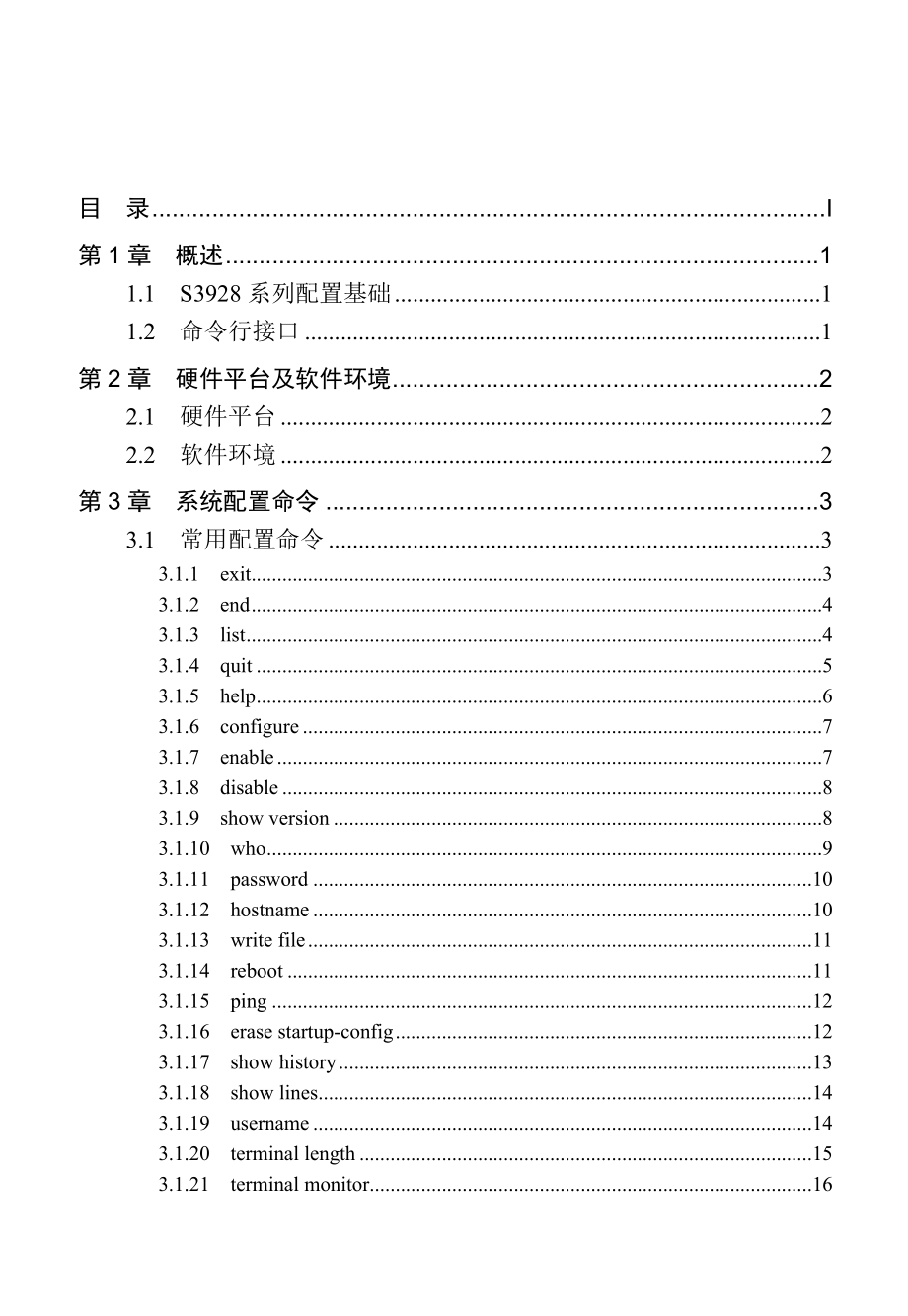

目 录 I第1章 概述 11.1 S3928系列配置基础 11.2 命令行接口 1第2章 硬件平台及软件环境 22.1 硬件平台 22.2 软件环境 2第3章 系统配置命令 33.1 常用配置命令 33.1.1 exit 33.1.2 end 43.1.3 list 43.1.4 quit 53.1.5 help 63.1.6 configure 73.1.7 enable 73.1.8 disable 83.1.9 show version 83.1.10 who 93.1.11 password 103.1.12 hostname 103.1.13 write file 113.1.14 reboot 113.1.15 ping 123.1.16 erase startup-config 123.1.17 show history 133.1.18 show lines 143.1.19 username 143.1.20 terminal length 153.1.21 terminal monitor 163.1.22 line vty 163.1.23 line console 173.1.24 length 173.1.25 exec-timeout 183.1.26 monitor 183.1.27 login 193.1.28 ls 203.1.29 cd 203.1.30 type 213.1.31 show cpu statistic 213.1.32 show memory statistic 223.1.33 show startup-config 233.2 日志配置命令 243.2.1 logging on 243.2.2 clear logging history 253.2.3 logging history 253.2.4 show logging history 263.2.5 logging terminal 273.2.6 logging syslog 283.2.7 show logging 283.2.8 syslog server 293.2.9 show syslog 303.3 接口配置命令 303.3.1 interface 313.3.2 rate-limit 323.3.3 duplex 323.3.4 speed 333.3.5 storm-control 343.3.6 priority 343.3.7 mtu 353.3.8 flow-control 353.3.9 description 363.3.10 shutdown 363.3.11 filter-list 373.3.12 mirror 373.3.13 inband-address 383.3.14 schedule 393.3.15 add 393.3.16 join trunk 403.3.17 show interface 403.3.18 cos scheduling 413.3.19 tpid 423.4 系统升级命令 423.4.1 upgrade 433.4.2 ftp get 433.4.3 ftp put 443.4.4 ftpd 45第4章 网络协议配置命令 464.1 IP配置命令 464.1.1 ip address 464.1.2 show ip route 474.1.3 show ip statistics 474.1.4 show ip tcp statistics 484.1.5 show ip udp statistics 494.1.6 show ip icmp statistics 504.1.7 show ip igmp statistics 514.1.8 show ip connect-table 524.1.9 show ip interface 524.1.10 ip route 544.1.11 ip tcp max-connect 554.2 ARP配置命令 554.2.1 ip arp 554.2.2 arp flush 564.2.3 show ip arp 564.2.4 ip arp aging-time 574.3 SNMP配置命令 584.3.1 snmp community 584.3.2 show snmp community 594.3.3 snmp trap-server 594.3.4 show snmp trap-server 604.3.5 snmp view 614.3.6 show snmp view 614.3.7 snmp group 624.3.8 show snmp group 634.3.9 snmp user 634.3.10 show snmp user 644.3.11 snmp contact 654.3.12 snmp location 654.3.13 snmp timertrap 664.3.14 snmp timertrap interval 664.3.15 show snmp agent 674.3.16 show snmp config 674.3.17 show snmp statistics 684.4 Telnet配置命令 694.4.1 telentd 694.4.2 telnet 704.5 安全配置命令 714.5.1 management acl 714.5.2 show management acl 714.6 IGMP-SNOOPING配置命令 724.6.1 igmp-snooping 734.6.2 igmp-snooping aging 734.6.3 igmp-snooping 734.6.4 unknown-multicast 744.6.5 igmp-snooping duplicate 754.6.6 igmp-snooping fast-leave 754.6.7 igmp-snooping proxy 764.6.8 igmp-snooping proxy 764.6.9 igmp-snooping proxy v3support 774.6.10 igmp-snooping proxy vid <1-4094> 774.6.11 show igmp-snooping 784.6.12 show igmp-snooping egress-port 784.6.13 show igmp-snooping interface 794.6.14 igmp-snooping drop- filtered 804.7 SNTP配置命令 814.7.1 sntp 814.7.2 sntp server work-mode 814.7.3 sntp server notify-time 824.7.4 sntp peer ip-address 834.7.5 show sntp config 83第5章 设备命令 855.1 设备相关命令 855.1.1 show system 855.1.2 mirror-port 855.1.3 mac-address 865.1.4 show mac-address 875.1.5 flush mac-address 885.2 FILTER配置命令 895.2.1 filter-list 895.2.2 filter action 905.2.3 filter 915.2.4 filter time-range 935.3 VLAN, QINQ配置命令 935.3.1 vlan 945.3.2 join vlan 945.3.3 pvid 955.3.4 double-tagged 965.3.5 tpid 965.3.6 show vlan 975.3.7 translation-vlan mapped 975.3.8 join translation-vlan 985.3.9 show translation-vlan mapped 995.3.10 show translation-vlan 1005.3.11 interface vlan 1005.4 端口隔离命令 1015.4.1 port-isolate group 1015.4.2 join port-isolate group 1025.4.3 port-isolate port 1025.4.4 port-isolate description 1035.4.5 show port-isolate group 1035.5 IGMP Filter配置命令 1045.5.1 igmp-filter <1-26> 1045.5.2 rule <1-10> (permit|deny) (A.B.C.D) (A.B.C.D) 1055.5.3 igmp-filter <1-26> (enable|disable) 1055.5.4 show igmp-filter 1065.6 SGM配置命令 1075.6.1 sgm 1075.6.2 sgm (enable|disable) 1085.6.3 sgm discovery time 1085.6.4 sgm discovery ttl 1095.6.5 sgm vlan 1095.6.6 sgm member ip 1105.6.7 sgm (collect-map|release-map) 1115.6.8 sgm addr-opt 1115.6.9 sgm cluster ip-pool 1125.6.10 sgm cluster name 1135.6.11 sgm cluster password 1135.6.12 sgm ip-allocation 1145.6.13 sgm join-policy 1145.6.14 sgm map-collect time 1155.6.15 sgm map-collect ttl 1165.6.16 sgm member add 1165.6.17 sgm member handtime 1175.6.18 sgm member holdtime 1185.6.19 sgm role 1185.6.20 sgm trap 1195.6.21 sgm trap-translation 1195.6.22 show sgm interface 1205.6.23 show sgm local 1215.6.24 show sgm neighbor 1225.6.25 sgm member 1225.7 RSTP配置命令 1235.7.1 rstp (enable|disable|global-enable) 1235.7.2 rstp priority 1245.7.3 rstp max-age 1255.7.4 rstp hello-time 1255.7.5 rstp forward-delay 1265.7.6 rstp edge-port 1265.7.7 rstp bpdu-protection 1275.7.8 rstp force-version 1275.7.9 rstp adminP2P 1285.7.10 rstp path-cost 1285.7.11 rstp mcheck 1295.7.12 rstp timeout-factor 1295.7.13 show rstp 1305.7.14 show rstp interface 1315.8 RLINK配置命令 1315.8.1 rlink keepalive 1325.8.2 rlink holdtime 1325.8.3 rlink protect-vlan 1335.8.4 rlink restore 1335.8.5 rlink <1-16> vlan <1-4094> 1345.8.6 join rlink <1-16> (master|slave|uplink|downlink) 1345.9 TIME-RANGE配置命令 1355.9.1 time-range list 1355.9.2 name 1365.9.3 time-range 1365.9.4 show time-range 137插图目录图1-1 通过串口建立本地配置环境 1图1-2 通过以太网口建立远端配置环境 1前 言版本说明本手册版本为：V1.1。
本手册适用于S3928、S3928F、S3928MF等产品版权声明©武汉烽火网络有限责任公司版权所有，并保留对本手册及本声明的最终解释权和修改权本手册的版权归武汉烽火网络有限责任公司所有，未得到武汉烽火网络有限责任公司的书面许可，任何人不得以任何方式或形式对本手册内的任何部分进行复制、摘录、备份、修改、传播、翻译成其它语言、将其全部或部分用于商业用途免责声明本手册依据现有信息制作其内容，如有更改恕不另行通知武汉烽火网络有限责任公司在编写该手册的时候已尽最大努力保证其内容准确可靠，但武汉烽火网络有限责任公司不对本手册中的遗漏、不准确或错误导致的损失和损害承担责任内容简介本手册对F-Engine S3928系列电信级以太网多业务平台（以下简称“S3928系列”）配置方法和相关命令做了详尽的介绍，同时，还就系统的一些缺省配置加以说明命令行管理界面（Command Line Interface）是武汉烽火网络有限责任公司网络产品管理平台的一部分，同时也是武汉烽火网络有限责任公司通信设备运行的操作系统(ROS-Router Operation System)的一部分它具有以下几个显著特点：Ø 提供Telnet和Console的配置方式，使用户可以在本地或者远程对设备进行配置。
Ø 具有强大的帮助能力，用户可以在任何时候得到命令的帮助信息Ø 具有灵活的匹配性，可以智能的补全命令，并提示给用户相关的命令本手册主要由以下几个部分组成：章题目内容描述第1章概述介绍S3928系列的配置基础及命令行接口第2章硬件平台及软件环境给出S3928系列的硬件平台及软件环境第3章系统配置命令介绍S3928系列的系统配置命令第4章网络协议配置命令介绍S3928系列的网络协议配置命令第5章设备命令介绍S3928系列设备方面的相关命令图标说明图标说明警告危险标识，表示您处在一个可能引起身体损害的场合中在您任何操作之前，您必须意识到这种由电气引起的危险并且尽量按照标准的操作方法去避免这种危害发生注意提示用户在操作过程中需要注意的地方提示表示给用户提示的附加说明信息读者对象本手册的使用对象为：Ø 电信工程技术人员Ø 电信部门的设备维护人员Ø 一般工程开通人员Ø 对该产品有兴趣的相关人员环境保护本产品符合关于环境保护方面的设计要求，产品的存放、使用和弃置应遵照相关国家法律、法规要求进行千万注意Ø 工作站或服务器必须与网络设备同时可靠接地；Ø 未经主管部门同意，不得随意更改配置Ø 网管计算机是专用设备，不得挪作它用，严防病毒特别提醒感谢您使用我们的产品！Ø 如果您是第一次使用我们的设备，在接通电源之前请务必仔细阅读所有相关资料。
Ø 欢迎您对我们的工作提出批评和宝贵建议，我们将把您的意见视为对我们工作的最大支持安全使用要则在安装和使用本产品之前，请仔细阅读以下事项武汉烽火网络有限责任公司不对任何由于违反安全事项而造成的损失承担任何责任S3928系列的光接口模块的输出为不可见激光辐射在本产品的安装使用和维护过程中，严禁将眼睛对准S3928系列光接口以及将与S3928系列输出端口相连的光纤连接器或光纤的端面对准人体，以免灼伤眼睛及皮肤S3928系列内含精密器件，为避免严重冲击对其构成损害，请避免剧烈振动和碰撞S3928系列内含静电敏感器件，请勿自行拆卸或维修需拆卸或维修设备时，必须在武汉烽火网络有限责任公司技术人员同意和指导下按照防静电程序进行操作如遇问题请与武汉烽火网络有限责任公司联系，请勿擅自拆卸，否则将可能造成不可恢复的损坏武汉烽火网络有限责任公司将视自拆卸S3928系列为自动放弃保修权利第1章 概述1.1 S3928系列配置基础S3928系列搭建配置环境：图1-1 通过串口建立本地配置环境S3928系列 图1-2 通过以太网口建立远端配置环境第一步： 如图1.1所示，建立本地配置环境，只需要将微机的串口通过串口电缆与MP相连；如果建立远端连接则需要用网口通过Internet网与设备的网口相连。
第二步： 在微机上运行仿真程序（如MS WINDOWS的超级终端），设备终端参数为9600bps，8位数据位、1位停止位、无校验和无流控，并选择终端类型为VT100，二进制传输协议为CRC.第三步： 键入命令，配置设备或者查看设备的运行状态，需要帮助时随时按“?”获得帮助1.2 命令行接口S3928MF向用户提供命令行接口，该接口包括一系列的配置命令，用户可以通过这些命令来配置和管理设备，命令行接口有如下的特征：Ø 通过console口进行本地配置，通过网口用Telnet进行远程配置Ø 配置命令分级保护，只有特权用户才能对设备进行配置，以防止未授权用户非法进入设备Ø 用户可以用“？”获得帮助Ø 提供网路测试工具如ping 等，可以帮助用户迅速诊断网络的可达性Ø 提供种类丰富、内容详细的调试信息，帮助诊断网络故障第2章 硬件平台及软件环境2.1 硬件平台n CLI管理界面使用的硬件平台为普通计算机或者服务器n 系统的内存要求64M以上，推荐使用128Mn 对微机服务器平台，应配一块以太网卡(为了使用Telnet)2.2 软件环境CLI管理界面使用的操作系统为MS Windows系列操作系统，应用程序为超级终端或者Telnet客户端应用程序。
第3章 系统配置命令3.1 常用配置命令CLI的系统命令包括：l exitl endl listl quitl helpl configurel enablel disablel show version l whol hostname WORDl write filel rebootl pingl erase startup-config l show history l show linesl usernamel line vty l line console l terminal length l exec-timeout l login locall password3.1.1 exit用户使用exit命令从当前模式退出到上一级模式，如果是普通用户模式或者是特权用户模式输入该命令时则会显示重新登录画面或断掉链接命令形式】exit【参数说明】无【命令模式】所有的节点（普通用户配置模式，特权用户配置模式，全局配置模式，协议配置模式）【缺省情况】无【使用指南】执行exit命令可以从高级别的命令模式返回到低级的用户模式同一级别的模式之间以相互切换另外用户可以键入CTRL+Z可以从某个较高级的用户模式，直接返回到特权用户模式。
举 例】Fengine (config)# exitFengine #使用exit命令从全局模式退回到特权用户模式相关命令】end3.1.2 end退出当前的模式，回到特权用户模式下命令形式】end【参数说明】无【命令模式】所有的节点（普通用户配置模式，特权用户配置模式，全局配置模式，协议配置模式）【缺省情况】无【使用指南】end和exit的区别是：不管在什么模式下，end命令都退回到特权用户模式下(enable)而exit则是退回到上一级模式下举 例】Fengine (config-fe1/2)#endFengine #使用end命令退回到特权用户模式相关命令】exit3.1.3 list显示当前节点下所有的命令命令形式】list [KEYWORD]【参数说明】KEYWORD：命令关键字【命令模式】所有的节点缺省情况】无【使用指南】该命令有许多的优点，它象MS-DOS下的dir，UNIX下的ls一样在用户忘记或者记得不清楚地情况下，是特别有用的可以减轻用户的负担举 例】Fengine # listconfiguredisableendexithelplistquitterminal-length <0-512>show arpshow interfaceshow ip arp显示普通节点下的所有命令。
相关命令】?，help3.1.4 quit用户使用quit命令从当前模式退回到上一级模式，如果是普通用户模式或者是特权用户模式输入该命令时则会显示重新登录画面或断掉链接命令形式】quit【参数说明】无【命令模式】所有的节点（普通用户配置模式，特权用户配置模式，全局配置模式，协议配置模式）【缺省情况】无【使用指南】执行quit命令可以从高级别的命令返回到低级的用户模式同一级别的模式之间可以相互切换另外用户可以键入CTRL+Z可以从某个较高级的用户模式，直接返回到特权用户模式功能和exit 是一模一样的举 例】Fengine (config)# quitFengine #从全局模式退回到特权用户模式相关命令】end，exit 3.1.5 help用户使用help命令来显示系统帮助信息 【命令形式】help 【参数说明】无【命令模式】所有的节点（普通用户配置模式，特权用户配置模式，全局配置模式，协议配置模式）缺省情况】无【使用指南】Fengine系列设备提供随时随地帮助，help命令显示整个帮助系统的信息，包括完全帮助和部分帮助，用户可以随时随地键入？来获得帮助如果没有相关的帮助，则帮助信息为空，用户必须返回上一状态直至键入“？”后显示帮助信息。
举 例】Fengine # helpWhen you need help,anytime at the command line please press '?'.If nothing matches, the help list will be empty and you must backupuntil entering a '?' shows the available options.Two styles of help are provided:1. Full help is available when you are ready to enter acommand argument (e.g. 'show ?') and describes each possible argument.2. Partial help is provided when an abbreviated argument is enteredand you want to know what arguments match the input (e.g. 'show me?'.)【相关命令】?，list3.1.6 configure从特权模式进入到全局配置模式。
命令形式】configure【参数说明】无【命令模式】特权模式【缺省情况】无【使用指南】从用户特权模式进入到全局配置模式，可以进行系统的各种配置命令举 例】Fengine # configureEnter configuration commands.End with Ctrl+Z or command exit&end从特权模式进入到全局配置模式相关命令】无3.1.7 enable 用户使用enable命令从普通模式进入特权模式命令形式】enable【参数说明】无【命令模式】普通模式【缺省情况】无【使用指南】用户可以利用此命令从普通模式进入特权模式，从而拥有更大的权限对系统进行配置举 例】Fengine >enableFengine # 【相关命令】disable,enable password3.1.8 disable用户使用disable命令从特权模式退回到普通模式命令形式】disable【参数说明】无【命令模式】特权模式【缺省情况】无【使用指南】当用户长时间离开终端时，应该执行disable 命令退出到普通用户模式，或者执行exit命令退出配置模式，以防止未授权的用户非法的侵入。
出于同样的考虑，如果用户在10分钟之内没有键盘的输入，系统就会自动断开与用户的连接举 例】Fengine # disableFengine >【相关命令】enable3.1.9 show version显示当前网管系统及各个协议以及硬件的版本号命令形式】show version【参数说明】无【命令模式】普通模式和特权模式【缺省情况】无【使用指南】在普通模式和特权模式下，可以显示当前使用的系统的版本号因为不同的版本有不同的功能，我们可以根据用户的实际情况来确定用户使用的版本举 例】Fengine#show version System memory 65536K System uptime is 0 days 1 hours 42 minutes 42 seconds Software Version 2.22 Hardware Version 1.0 Filter version 1.00,last update time 2004-12-24 12:57 Compiled Mar 3 2005 18:28:53 Copyright (c) 2000-2003, Inc.【相关命令】无3.1.10 who显示设备当前有哪些个用户对设备进行配置。
命令形式】who【参数说明】无【命令模式】普通模式和特权模式【缺省情况】无【使用指南】在系统中用who命令来查看设备当前有哪些个用户对设备进行配置前面显示*用户表示是你自己举 例】Fengine # whoLineLocationIdleHost(s)User1 con 1Console00:00:00Consoleadmin2 vty 110.18.10.800:00:0610.18.6.8012345【相关命令】无3.1.11 password修改当前用户的密码命令形式】password PASSWORD【参数说明】PASSWORD：密码字符串【命令模式】普通模式和特权模式【缺省情况】设置密码使用指南】配置口令，以防止未授权的用户侵入，另外，在长时间离开终端时，最好执行exit命令退出命令行接口举 例】Fengine # password HELLO配置当前用户密码为HELLO（以Md5加密方式）相关命令】3.1.12 hostname用户可以用hostname WORD配置设备的域名命令形式】hostname WORDno hostname【参数说明】WORD：设备的域名【命令模式】全局配置模式【缺省情况】缺省的域名为Fengine。
使用指南】修改设备的域名将影响命令行接口的提示符举 例】m8000 (config)# hostname FengineFengine(config)#配置MSPP的域名为Fengine相关命令】password3.1.13 write file用户可以使用write file 命令把当前的配置写到配置文件中命令形式】write file【参数说明】无【命令模式】特权模式【缺省情况】无【使用指南】配置文件的路径在系统中已经写好了，用户不必注明配置文件的路径，该路径为配置文件存储的缺省路径举 例】Fengine # write file把当前的配置写到配置文件中，这样，在重新启动以后就不用再次进行同样的配置相关命令】show startup-config,erase startup-config3.1.14 reboot重新启动设备命令形式】reboot【参数说明】无【命令模式】特权模式【缺省情况】无【使用指南】该命令的功能与冷启动的效果相同，但在设备的远程维护时，不需要用户到设备所在地重启，而直接在远地就可以重启设备在一般情况下，禁止使用该命令，因为它导致网络工作在短时间内瘫痪，另外在重启设备时，要确认配置文件是否需要保存。
举 例】Fengine # rebootWARNING:System will reboot! Continue?(y/n) [y]ySystem now is rebooting,please wait.【相关命令】无3.1.15 ping测试网络的连通性能命令形式】ping (A.B.C.D)【参数说明】(A.B.C.D)：要测试的网络上的一个主机地址【命令模式】特权配置模式【缺省情况】无【使用指南】当网络出现故障时，可以利用该命令来定位网络故障的地点是网络测试中一个不可少的工具举 例】PING 10.18.10.8: 56 data bytes Reply from 10.18.10.8: bytes=64 time=0ms TTL=128 icmp_seq=0 Reply from 10.18.10.8: bytes=64 time=0ms TTL=128 icmp_seq=1 Reply from 10.18.10.8: bytes=64 time=0ms TTL=128 icmp_seq=2 Reply from 10.18.10.8: bytes=64 time=0ms TTL=128 icmp_seq=3 Reply from 10.18.10.8: bytes=64 time=0ms TTL=128 icmp_seq=4 PING Statistics for 10.18.10.8 5 packets transmitted, 5 packets received, 0% packet loss round-trip (ms) min/avg/max = 0/0/0Fengine #【相关命令】无3.1.16 erase startup-config 擦除设备的配置文件。
命令形式】erase startup-config【参数说明】无【命令模式】全局配置模式【缺省情况】无【使用指南】如果不想让设备以原有配置重新启动，可以利用此命令删除当前配置文件举 例】Fengine (config)# erase startup-config【相关命令】write file，show startup-config3.1.17 show history查看历史命令命令形式】show history【参数说明】无【命令模式】普通配置模式和特权配置模式【缺省情况】无【使用指南】如果想查看用户最近输入的命令可以利用此命令举 例】Fengine #show historyshow ip routesh run sh stlistshow historyconfiginterface eth 1ip addr 10.18.10.9/16 ping 10.18.10.8consnmpd upshow history【相关命令】?，list3.1.18 show lines显示当前允许多少用户登录及已登录用户的一些信息命令形式】show lines【参数说明】无【命令模式】普通配置模式和特权配置模式【缺省情况】无【使用指南】显示当前允许多少用户登录及已登录用户的一些信息。
举 例】Fengine #show linesLineLocationIdleHost(s)User1 con 1Console00:00:00Consoleadmin2 vty 110.18.10.800:00:1310.18.6.80123453 vty 210.18.10.800:00:0510.18.6.80lsh4 vty 35 vty 46 vty 5【相关命令】line vty,line console3.1.19 username配置用户命令形式】adduser WORD group (administrators|operators|users|guests)adduser WORD group (administrators|operators|users|guests) password PASSWORDadduser WORD password PASSWORDdeluser WORD【参数说明】WORD：用户名(administrators|operators|users|guests)：用户优先级PASSWORD：密码【命令模式】全局配置模式【缺省情况】无【使用指南】增加，删除登录用户。
对设备对用户的优先级分为四级，第一级即最高级为administrators，它有配置用户的权利其余级别的用户则不能对用户进行配置operators可以操作除用户操作以外的所有命令，较适合于配置管理Users在本设备中不能对环配置进行操作Guests只能用于设备的维护工作，不能进行配置举 例】Fengine (config)#username test group users password test增加一个名为“test“，优先级为users，密码为test用户相关命令】line console, login3.1.20 terminal length 用户可以使用该命令来配置当前终端显示的行的数目，用no形式命令来恢复缺省值命令形式】terminal length <0-512>no terminal length【参数说明】<0-512>：表示行的范围【命令模式】普通配置模式和特权配置模式【缺省情况】缺省的配置是25行使用指南】当用户使用终端显示命令行的行数时，用户可以根据自己的需要来配置当前终端显示的具体的行数当配置为0 时则取消分屏显示功能举 例】Fengine # terminal length 30配置当前终端显示的行的数目是30。
相关命令】无3.1.21 terminal monitor 设置虚拟终端是否接收debug信息命令形式】terminal monitorno terminal monitor【参数说明】无【命令模式】特权配置模式【缺省情况】串口缺省为接收，telnet为不接收使用指南】当使用debug命令进行调试时要把debug信息输出到终端上可以利用此命令利用此命令时要利用debug terminal命令打开输出到屏幕的功能，同时要利用logging history 命令把优先级设为debug举 例】Fengine# terminal monitor 允许当前终端接收debug数据相关命令】line vty，line console,terminal length，debug terminal,logging history3.1.22 line vty用户可以用line vty进入终端配置模式命令形式】line vty <1-32> [<1-32>]no line vty <1-32> [<1-32>]【参数说明】<1-32>：要配置的起始终端号[<1-32>]：要配置的结束终端号【命令模式】全局配置模式和line配置模式【缺省情况】无【使用指南】用户在终端配置模式下可以对终端进行配置。
举 例】Fengine (config)# line vty 1 5Fengine (config-line)#上面的命令要配置line vty 1至５．【相关命令】line console3.1.23 line console用户可以用line console进入串口终端配置模式命令形式】line console [<1-1>]【参数说明】[<1-1>]：要配置的串口终端号【命令模式】全局配置模式和line配置模式【缺省情况】无【使用指南】用户在终端配置模式下可以对串口终端进行配置举 例】Fengine (config)# line console上面的命令要配置串口．【相关命令】line vty3.1.24 length用户可以使用该命令来配置终端显示的行的数目，用no形式命令来恢复缺省值命令形式】length <0-512>no length【参数说明】<0-512>：表示行的范围【命令模式】line配置模式【缺省情况】缺省的配置是25行使用指南】当用户使用终端显示命令行的行数时，用户可以根据自己的需要来配置终端显示的具体的行数当配置为0 时则取消分屏显示功能举 例】Fengine (config-line)# length 30配置终端显示的行的数目是30。
相关命令】无3.1.25 exec-timeout设置虚拟终端的无输入的超时时间命令形式】exec-timeout <0-35791> [<0-59>]no exec-timeout【参数说明】<0-35791>：超时时间（单位为分钟）[<0-59>]：超时时间（单位为秒）【命令模式】line配置模式【缺省情况】无【使用指南】此命令如同pc机的屏保程序，一旦超时串口将会退回到认证节点，telnet方式的终端将会关闭连接举 例】Fengine (config-line)# exec-timeout 12配置当前终端若在12分钟内无输入则该终端将会超时相关命令】line vty，line console, length3.1.26 monitor设置虚拟终端是否接收debug信息命令形式】monitorno monitor【参数说明】无【命令模式】特权配置模式【缺省情况】串口缺省为接收，telnet为不接收使用指南】当使用debug命令进行调试时要把debug信息输出到终端上可以利用此命令利用此命令时要利用debug terminal命令打开输出到屏幕的功能，同时要利用logging history 命令把优先级设为debug。
举 例】Fengine (config)# line vty 1 10Fengine # monitor允许终端1至10接收debug数据相关命令】line vty，line console, length，debug terminal,logging history3.1.27 login设置虚拟终端的的登录方式命令形式】login (local|radius)no login【参数说明】local：本地用户登录；radius：radius用户登录；【命令模式】line配置模式【缺省情况】local【使用指南】此命令用于配置终端的登录方式命令行网管支持两种登录方式：１：基于本地用户的登录方式；２：基于radius用户的登录方式举 例】Fengine (config-line)# login local配置当前终端以本地用户，密码方式登录相关命令】line vty，line console,terminal length3.1.28 ls查看当前目录下的文件及目录命令形式】ls [dir]【参数说明】文件路径【命令模式】特权配置模式【缺省情况】显示当前目录的文件使用指南】可用此命令来查看当前文件系统中文件及目录的信息。
举 例】Fengine #lssizedatetimename-----------------------------------------------0JAN-01-198000:00:00EXECFILE0JAN-01-198000:00:00SWAPFILE512JAN-01-198000:00:00IFCONFIG
733JAN-01-198000:00:00STARTCON上面是文件系统根目录下的文件及目录情况相关命令】cd,type3.1.29 cd在系统中不同目录下进行切换命令形式】cd [dir]【参数说明】文件路径【命令模式】特权配置模式【缺省情况】回到文件系统根目录使用指南】可用此命令来进行目录间的切换如果cd命令不带参数则回到文件系统根目录举 例】Fengine #cd ifconfig %Current Directory is "Ram:/flash/ifconfig".上面的命令是进入到目录ifconfig相关命令】ls,type3.1.30 type显示文件内容命令形式】type NAME [binary]【参数说明】NAME：文件路径及名字binary：以十六进制格式显示文件内容【命令模式】特权配置模式【缺省情况】无。
使用指南】可用此命令来查看文件内容以确定文件内容是否正确举 例】Fengine #type startcon 显示内容略.上面的命令是打印startcon文件的内容相关命令】ls,cd3.1.31 show cpu statistic显示当前cpu的利用率命令形式】show cpu statistic【参数说明】无【命令模式】特权配置模式【缺省情况】无使用指南】可用此命令来查看当前cpu的利用率举 例】Fengine #show cpu statistic total task no:14 ready task no:3 3.44% cpu used!上面的命令是打印当前cpu的利用率相关命令】show memory statistic3.1.32 show memory statistic显示当前内存的利用率命令形式】show memory statistic【参数说明】无【命令模式】特权配置模式【缺省情况】无使用指南】可用此命令来查看当前内存的利用率举 例】Fengine #show memory statistic Status Bytes Blocks Avg block Max block ------ --------- -------- --。
