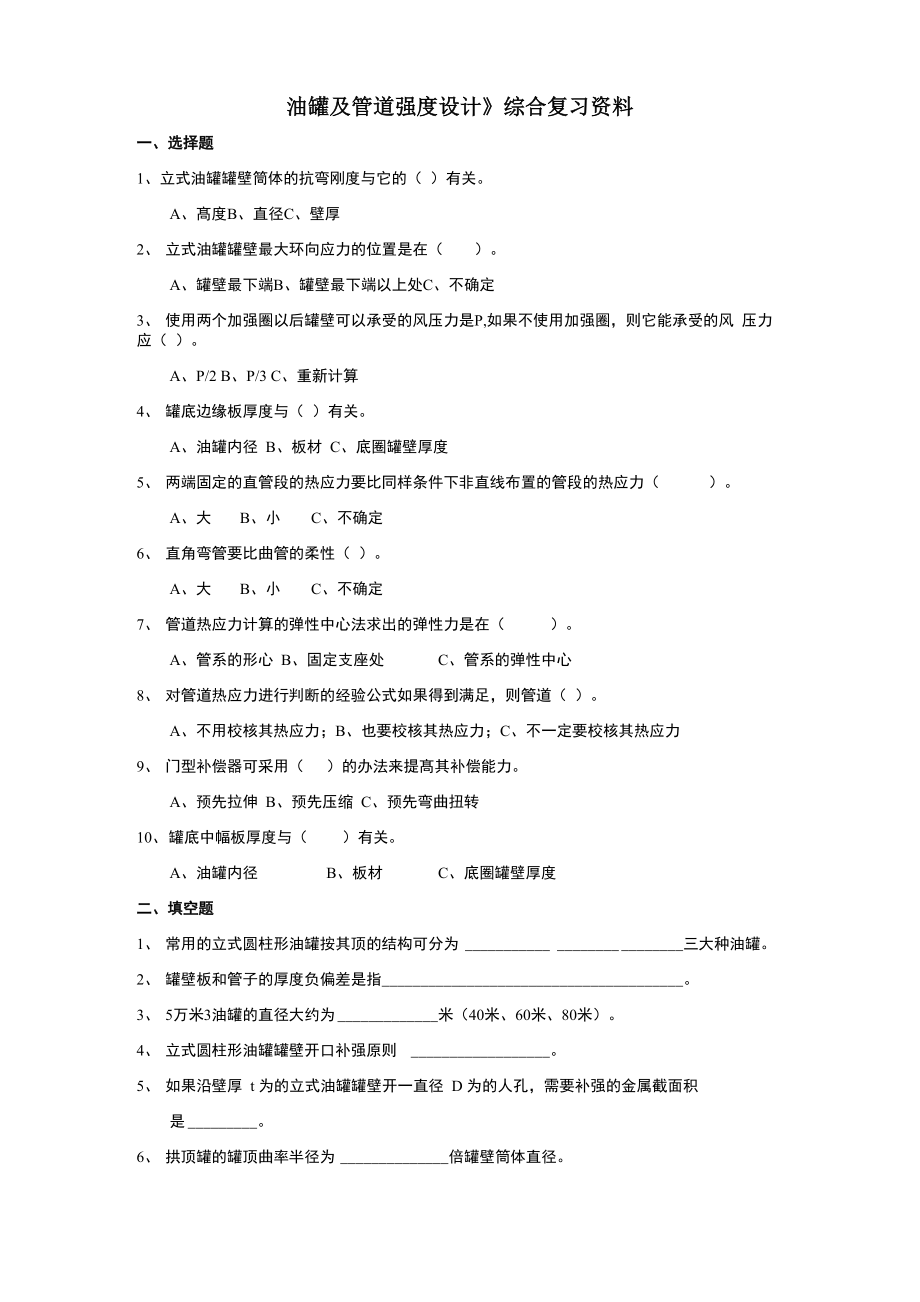

油罐及管道强度设计》综合复习资料一、选择题1、立式油罐罐壁筒体的抗弯刚度与它的（ ）有关A、髙度B、直径C、壁厚2、 立式油罐罐壁最大环向应力的位置是在（ ）A、罐壁最下端B、罐壁最下端以上处C、不确定3、 使用两个加强圈以后罐壁可以承受的风压力是P,如果不使用加强圈，则它能承受的风 压力应（ ）A、P/2 B、P/3 C、重新计算4、 罐底边缘板厚度与（ ）有关A、油罐内径 B、板材 C、底圈罐壁厚度5、 两端固定的直管段的热应力要比同样条件下非直线布置的管段的热应力（ ）A、大 B、小 C、不确定6、 直角弯管要比曲管的柔性（ ）A、大 B、小 C、不确定7、 管道热应力计算的弹性中心法求出的弹性力是在（ ）A、管系的形心 B、固定支座处 C、管系的弹性中心8、 对管道热应力进行判断的经验公式如果得到满足，则管道（ ）A、不用校核其热应力；B、也要校核其热应力；C、不一定要校核其热应力9、 门型补偿器可采用（ ）的办法来提髙其补偿能力A、预先拉伸 B、预先压缩 C、预先弯曲扭转10、 罐底中幅板厚度与（ ）有关A、油罐内径 B、板材 C、底圈罐壁厚度二、填空题1、 常用的立式圆柱形油罐按其顶的结构可分为 三大种油罐。
2、 罐壁板和管子的厚度负偏差是指 3、 5万米3油罐的直径大约为 米（40米、60米、80米）4、 立式圆柱形油罐罐壁开口补强原则 5、 如果沿壁厚 t 为的立式油罐罐壁开一直径 D 为的人孔，需要补强的金属截面积是 6、 拱顶罐的罐顶曲率半径为 倍罐壁筒体直径7、 柔性系数是指 8、 我国的标准风速是以一般平坦地区、离地面 米髙、30年一遇的 分钟平均最大风速为依据的9、 管路的跨度可根据 条件和 条件进行设计，根据 条件确定的跨度在任何条件下都必须得到满足10、 罐壁厚度是根据 荷载计算的11、 立式油罐直径小于米时，罐底宜采用 的排版形式；而大于米时，罐底宜采用 的排版形式12、 在常用立式圆柱形油罐中，罐壁环向焊缝可采用对接和搭接混合焊的13、 为 罐14、 为满足强度要求，罐壁下节点处的轴向应力b与其材料屈服极限b的关系s为 15、 我国在设计油罐时，一般根据 原则来计算其直径和髙度一般说来，等壁厚油罐的公称容积不超过 米316、 根据 原则，拱顶油罐的罐顶曲率半径约为 倍罐壁筒体直径17、 我国将抗风圈一般设计在 的位置上某地区的瞬时风速为60m/s，则在该地区建10,000m3浮顶罐时，所用抗风圈的最小截面系数18、 为 cm3。
19、 设计浮顶罐时，浮船外径比油罐内径小 毫米20、 一般说来，管道的弹性截面系数W与其塑性截面系数W,的关系为 通常采用 系数来进行管路跨度设计，使其满足强度要求21、 直角弯管的柔性要比相同直径相同壁厚曲管的柔性 22、 n型补偿器可采用 或 的办法来提髙其补偿能力23、 通常，管道的跨度可按管子的 和 两个条件来确定24、 某水平铺设的管道其中间跨度计算值为10米，则其边跨的计算值为 米；若将该管道铺设在30度斜坡上，则其中间跨的计算值为 米25、 受均匀内压作用下的等壁厚曲管，其中最大应力发生在曲管的 侧，该应力比同样状况下直管内的应力 26、 某平面管系按正常方法铺设于两固定约束端之间，在某一温差t下，用弹性中心法求得约束端的作用力比值为P/P =5,若将温差改变为2 t,则P/P= x y x y27、 一般地，公称容积5万m3的浮顶罐，其直径约为 m28、 当立式油罐的容积超过 时必须设计成变壁厚罐29、 10万米3油罐的直径大约为 米30、 在材料和设计压力相同的条件下，曲管的壁厚比直管的壁厚 31、 当操作温度髙于安装温度时，通过 可以减小n型补偿器内的热应力三、简述题1、 简述回转薄壳的第一、第二曲率半径的定义，并以拱顶油罐的罐壁和罐顶为例分别说明2、 油罐罐壁为什么有最大和最小壁厚的要求，它们各与哪些因素有关。
3、 浮顶罐和拱顶罐可分别采用哪些抗风措施试说明理由4、 平面管道热应力的大小与哪些因素有关5、 浮顶的设计必须满足哪些要求6、 分别比较气压作用下曲管内外侧轴向应力和内外侧环向应力的大小7、 分别举出2种以上人工管路补偿器和自然管路补偿器8、 回转薄壳的第一、第二曲率半径的定义9、 各种罐常采用哪些抗风措施10、 设计油罐时的最大和最小壁厚要求分别与哪些因素有关11、 分别说明拱顶罐的顶和罐壁的第一曲率半径和第二曲率半径12、 简述无力矩假定的适用条件13、 分别可采用哪些措施来提髙拱顶罐和浮顶罐罐壁的稳定性，增强它们的抗风能力14、 浮顶的设计必须满足哪些要求15、 试比较油罐罐壁厚度计算的两种方法四、计算题1、有一敞口容器放在地面上，其中装满重度Y为的液体，上下筒体壁厚皆为t ,图中尺寸 已知，求离罐底H/2处的径向应力和环向应力hD2、一拱顶罐的拱顶为4mm厚钢板，无加强筋，它与壁连接采用的包边角钢的横截面积F=, 包边角钢许用应力[o]=160MPa,油罐操作正压力200mm水柱，真空度50mm水柱，顶板自重340 N/m2，活载荷（包括雪载）为800 N/m2，油罐拱顶半径和罐壁直径R=D=7700mm，顶板边 缘切线与水平线的夹角Q = 30，焊缝系数n =，弹性模量E=X10nPao（1） 验算拱顶的稳定性；（2） 包边角钢是否满足强度要求。
五、推导题1、 推导圆柱形油罐壁厚计算的定点法公式，并说明其使用范围10'）2、 试推导直管道壁厚的设计公式。
