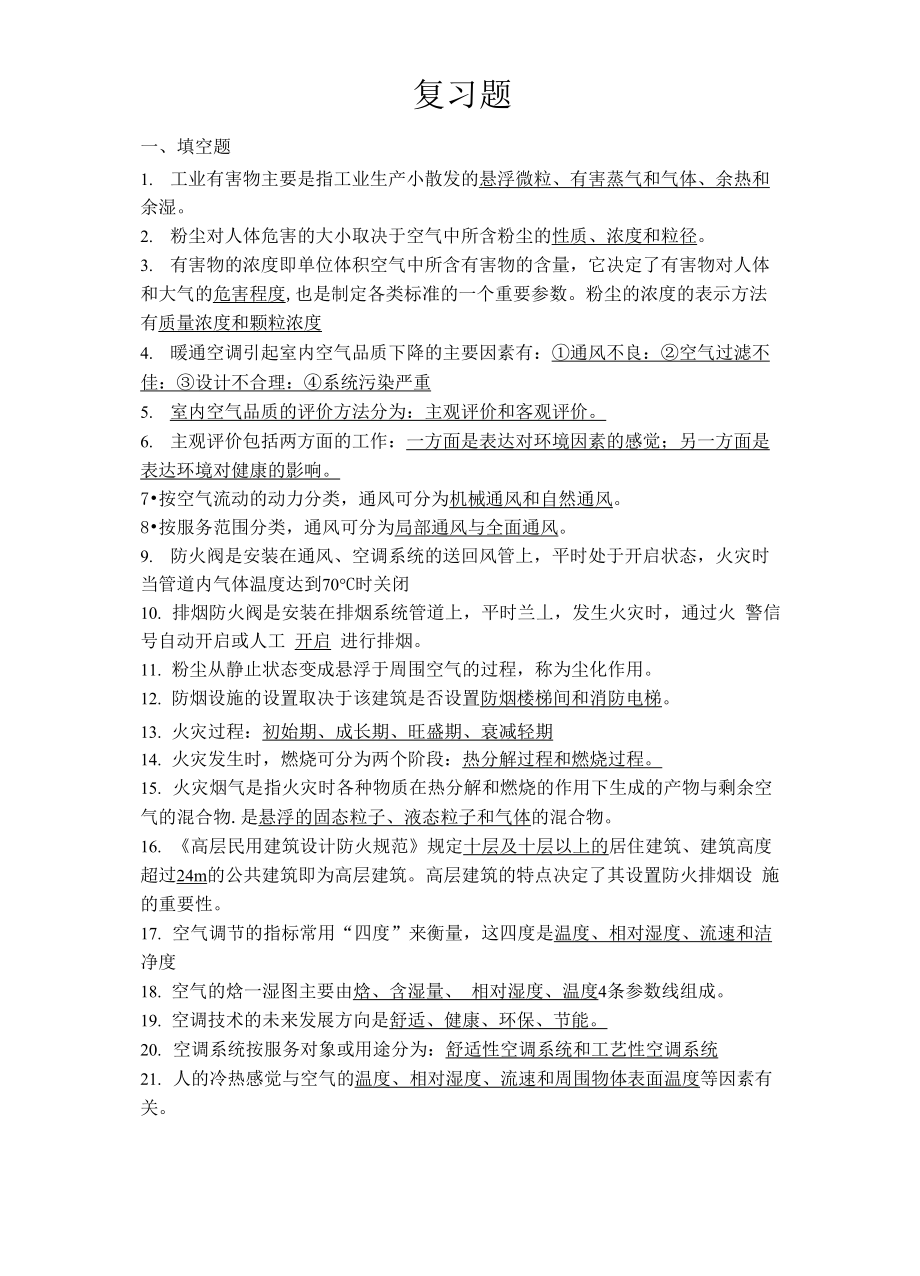

复习题一、填空题1. 工业有害物主要是指工业生产小散发的悬浮微粒、有害蒸气和气体、余热和 余湿2. 粉尘对人体危害的大小取决于空气中所含粉尘的性质、浓度和粒径3. 有害物的浓度即单位体积空气中所含有害物的含量，它决定了有害物对人体 和大气的危害程度,也是制定各类标准的一个重要参数粉尘的浓度的表示方法 有质量浓度和颗粒浓度4. 暖通空调引起室内空气品质下降的主要因素有：①通风不良：②空气过滤不 佳：③设计不合理：④系统污染严重5. 室内空气品质的评价方法分为：主观评价和客观评价6. 主观评价包括两方面的工作：一方面是表达对环境因素的感觉；另一方面是 表达环境对健康的影响7•按空气流动的动力分类，通风可分为机械通风和自然通风8•按服务范围分类，通风可分为局部通风与全面通风9. 防火阀是安装在通风、空调系统的送回风管上，平时处于开启状态，火灾时 当管道内气体温度达到70°C时关闭10. 排烟防火阀是安装在排烟系统管道上，平时兰丄，发生火灾时，通过火 警信号自动开启或人工 开启 进行排烟11. 粉尘从静止状态变成悬浮于周围空气的过程，称为尘化作用12. 防烟设施的设置取决于该建筑是否设置防烟楼梯间和消防电梯。

13. 火灾过程：初始期、成长期、旺盛期、衰减轻期14. 火灾发生时，燃烧可分为两个阶段：热分解过程和燃烧过程15. 火灾烟气是指火灾时各种物质在热分解和燃烧的作用下生成的产物与剩余空 气的混合物.是悬浮的固态粒子、液态粒子和气体的混合物16. 《高层民用建筑设计防火规范》规定十层及十层以上的居住建筑、建筑高度 超过24m的公共建筑即为高层建筑高层建筑的特点决定了其设置防火排烟设 施的重要性17. 空气调节的指标常用“四度”来衡量，这四度是温度、相对湿度、流速和洁 净度18. 空气的焓一湿图主要由焓、含湿量、 相对湿度、温度4条参数线组成19. 空调技术的未来发展方向是舒适、健康、环保、节能20. 空调系统按服务对象或用途分为：舒适性空调系统和工艺性空调系统21. 人的冷热感觉与空气的温度、相对湿度、流速和周围物体表面温度等因素有 关22. 人的热舒适感除了与空气因素有关外，与 非空气因素 也有很大关系23. 要使饱和空气继续吸收水蒸气，必须提高其温度值24. 空调系统的测定与调整，主要包括系统空气动力工况和 空调设备热湿工况 的测定与调整两方面内容25. 在一次回风系统中，空调设备处理的风量为室内回风和 新风 之和。

26. 能对空气进行加湿处理的装置除了有喷水室、蒸汽喷管外，还有电加湿器、 超声波加湿器等27. 用喷水室处理空气可以完成 7种不同空气状态变化过程28. 闭式水系统的最高点应设自动排气阀，最低点应设泄水阀29 •空调用制冷系统中，水管系统包括冷水 系统和冷却水系统30.空调水系统的水平管道要有一定坡度是为了便于排除管道内的空气 二、选择题 1．利用外窗自然排烟的防烟楼梯间，每5层开窗面积之和不应小于 ( A )：(A) 1 (B) 2 m^C) 2.5 m^D) 32．排烟口距最远点应小于( B )：(A) 60m (B) 30m (C) 20m (D) 15m 3．防烟楼梯间、合用前室加压送风道宜( A )布置？(A) 分别独立设置 (B) 统一设置 (C) 集中设置 (D) 分散设置 4．一类高层建筑和建筑高度超过( B )米的二类建筑，内走道长度超过 20m 应设排烟设施？(A) 24m (B) 32m (C) 50m (D) 100m5．地下歌舞厅、录像厅、夜总会、放映厅、卡拉 OK 厅(含具有卡拉 OK 功能 的餐厅)、游艺厅(含电子游艺厅)、桑拿浴室(除洗浴部分外)、网吧等歌舞娱 乐放映游艺场所，有直接通风但长度超过( C )米的疏散内走道，应设机械排 烟设施？(A) 20m (B) 30m (C) 40m (D) 60m6．地下歌舞厅、录像厅、夜总会、放映厅、卡拉 OK 厅(含具有卡拉 OK 功能 的餐厅)、游艺厅(含电子游艺厅)、桑拿浴室(除洗浴部分外)、网吧等歌舞娱 乐放映游艺场所，超过( C )米且无自然排烟的内走道，应设机械排烟设施？(A) 60m (B) 30m (C) 20m (D) 40m7．地下商店总长度大于( B )米的疏散走道，应设机械排烟设施？(A) 30m (B) 20m (C) 40m (D) 60m8．地下歌舞厅、录像厅、夜总会、放映厅、卡拉 OK 厅(含具有卡拉 OK 功能 的餐厅)、游艺厅(含电子游艺厅)、桑拿浴室(除洗浴部分外)、网吧等歌舞娱 乐放映游艺场所的下列( A )部位不做排烟？(A)防烟楼梯间(B)无窗房间(C)超过20m且无自然排烟的疏散走道(D)地下房 间9．下列( C )情况的通风、空气调节系统的送回风管，不需设防火阀？(A) 送、回风总管穿过机房的隔墙和楼板处(B) 通过贵重设备或火灾危险性大的房间隔墙和楼板处的送、回风管(C) 风机盘管送风管上(D) 多层建筑和高层工业建筑的每层送、回风水平风管与垂直总管的交接处的水 平管段上10．下列4 种情况( A )需要排烟？(A) 地下商店建筑面积大于50 m，且经常有人停留或可燃物较多的房间、大厅(B) 消防电梯前室(C) 防烟楼梯间(D) 合用前室11．风机盘管系统属于 ( B )A. 集中式空调系统：B.半集中式空调系统：C.局部空调系统：D. 一次回风系统。

12．变风量系统属于 ( A )A. 集中式空调系统：B.半集中式空调系统：C.局部空调系统：D. 一次回风系统13. 根据我国《采暖通风与空气调节设计规范》(0B50019 — 2003)的规定，舒适 性空调夏季室内计算参数应采用： ( B )A. t=20°C, ①=50%, v=0.3m/s： B.t=22-28°C, ①=40-65%, v =0.3m/s；C.t=18-20°C,①=40~50%, v W0.2m/s： D.t=18-22°C,①=40-60%, v W0.2m/s14. 根据我国《采暖通风与空气调节设计规范》(0B50019 — 2003)的规定，舒适 性空调冬季室内计算参数应采用： ( D )A、t=20°C, ①=50%, v=0.3m/s： B、t=20-24°C, ①=40-60%, v =0.2m/s；C、t=18-20°C,①=40~50%, v W0.2m/s： D、t=18-22°C,①=40-60%, v W 0.2m/s．15. 空气的焓湿图描述了在某一大气压条件下,空气的( C )等参数的对应值A、 焓、密度、相对湿度及水蒸气分压力B、 相对湿度和干空气分压力C、 焓、焓湿量、温度、相对湿度及水蒸气分压力D、 含湿量、密度及相对湿度16. 未饱和空气的干球温t、湿球温度tS与露点tW三者关系为(A )。

A．t>tS>tW B．tt>tW18. 饱和空气的干球温t、湿球温度tS与露点tW三者关系为(C )A．t>tS>tW B．tt>tW19. 标准大气压的近似值为 —A.101.3PaB. 65kPa C.101.3kPa D.65.23kPa20•如果大气压不变，空气中水蒸气的分压力将随其 D 的增加而增加A.温度 B.相对湿度 C.焓 D.含湿量21. 为维持房间的温度稳定,补偿房间失热量需向房间供应的热量称为 A A.热负荷 B.冷负荷 C.湿负荷 D.冷热负荷22. 房间的体积为30m3，送风量为300ms/h,则房间的换气次数为 B A.20 次/h B.10 次/h C.30 次/h D.100 次/h23 .送风温差^^_会使室内空气的温度和湿度分布的均匀性和稳定性波动增 大A.过大 B.过小 C.恒定 D.不24. 为维持空调房间的正压，空调房间的排风量必须^新风量A.大于 B.等于 C.小于 D.大于等于25. 在风机出口处设置内壁粘贴吸声材料的静压箱，它既可以起稳定气流的作用， 又可以起（ B ）的作用。

A.稳定 B.消声 C.降低流速 D.提高流速26. 空调机在夏季处理空气，若蒸发器表面温度高于露点温度时，空气的处理结 果是（ D ）A.含湿量减少 B.相对湿度减少C. 含湿量增加 D.相对湿度增大27. 采用基准风口调整法调整风口出风量较为方便，调整时从离风机（ C ） 风道支干管开始A.最近处的B.中间处的C.最远处的 D.任意处的28. 在系统中回收部分室内空气并引入一定量的新鲜空气的系统称为（ C ） 空调系统A.直流式 B.全回风C. 一次回风 D.全新风29. 湿空气越接近于相对湿度 =100％时，表明空气越接近于（ A ）A.饱和 B.未饱和C.状态没变化 D.无法确定30. 全新风系统最大的缺点是（ A ）A.投资大、耗能大 B.制冷效果不理想 C.制冷效果好 D.占地面积大31. 冷却干燥过程中空气的比焓值一定（B ）A.增加 B.减少 C.保持不变 D.无法确定32. 空调运行中，湿球温度不变过程是一个（ C ）过程A.等压 B.等温 C.等比焓 D.等熵33. 在人员停留时间超过 8 小时的房间内，每人需要新风量应为（ C ） m3／h 左右A．10 B．20 C．30 D．4034．空调中的新风比是指空气调节系统的（ D ） 。

A.总风量 B.除去部分回风的总风量 C.大部分风量 D.新风量 与总送风量之比35. 叶轮式风速仪适合测量（ D ）A.风道内地气流速度 B.表冷器中地气流速度C.空调房间内地气流速度 D.新风、送回风口地气流速度36. 空调系统新风口通常采用（ B ）A.网格式B.百叶式C.盘式D.直片式37. 对空气等湿冷却处理后温度下降（ B ）A. 焓值不变，含湿量上升，相对湿度下降B. 焓值下降，含湿量不变，相对湿度上升C. 焓值下降，含湿量下降，相对湿度下降D. 焓值上升，含湿量不变，相对湿度上升38. 国内现在生产把防火、防烟和风量调节三者结合为一体的风门，称为 （ B ）A.防火风门 B.防火防烟调节阀C.防火防烟风门 D.防烟风门39. 自然界的水称为（ B ）A.饱和水 B.未饱和水 C.过冷水 D.过热水40. 将酒精温度计感温包裹上纱布的一端，纱布另一端浸入蒸馏水中，测得的温 度称为（ D）A.空气温度 B.露点温度 C.环境温度 D.湿球温度41. 用普通温度计测出的空气温度，称为（ C ）空气温度（B）露点温度（C）干球温度（D）湿球温度42. 当温度t升高时，湿空气的焓h将（D ）。

增加（B）减少（C）不变（D）不一定43. 当空气呈“雾”状时，该空气是由干空气和 C 组成的A.过热蒸汽 B.干饱和蒸汽 C.湿饱和蒸汽 D.未饱和蒸汽44. 如果空气原来的温度为20°C，含湿量为5g/kg，当将其温度降低5°C,而干含湿量增加4g/kg时，其焓值 A 干A.将增大 B.将减小 C.保持不变 D.肯定减小45. e=Ah/Ad称为 D ，用来表示湿空气状态变化的方向A.水气比 B.焓湿比 C.新风比 D.热湿比46. 已知空气的p、p及®值，在相应的h—d图上 B B qbA.不能查出其他参数B.可以查出其他参数C.不能查出d值qbD. 不能查出t值S47. 往空气中喷水雾加湿在工程上当作 B 过程对待A.等温加湿 B.等焓加湿 C.减焓加湿 D.增焓加湿48. 空气与水进行湿交换的条件是空气与水表面饱和空气薄层间必须存在_C 差A.相对湿度 B.湿球温度 C.水蒸气分压力 D.干球温度49. __B_值可以直观地反映出空气中水蒸气含量接近饱和的程度A.含湿量 B.相对湿度 C.水蒸气分压力 D.湿球温度50. 空调系统的负荷通常 A 所要保证的空调房间负荷A.大于 B.等于 C.小于 D.略小于51. 夏季空调房间得热量包括 D 两个方面。

A.人体与灯光 B.太阳辐射与温差传热C.人体与设备D.室内与 室外52. 确定空调房间的最小新风量时，应取满足卫生要求等 3项风量的 B值A.平均 B.最大 C.最小 D.均方根53. “空调扇”由于使用了与空气进行热湿交换，所以其出风温度可以 低于房间空气温度A.氟里昂 B.氨 C.水 D.冰55.自带制冷装置的空调设备采用风冷方式时 C 是分体式的A.肯定不 B. 一定 C.不一定 D.必须三、判断题1、 空气含湿量就是空气中水的含量 （ x ）2、 自然界中，干空气是不存在的，空气均为湿空气V ）3、 在一定温度下，空气中容纳水蒸气量只有一个最大值 （ V ）4、 相对湿度申越小，表明湿空气的干燥程度越大 （x ）5、 相对湿度申越大，则空气的吸湿能力越大 （x ）6、 绝对湿度pv说明了空气中实际所含水蒸气量的多少，因此，在空调工程中更多地使用Pv这个参数x ）7、 相对湿度反映湿空气偏离饱和状态的程度和吸湿能力的大小 V ）8、 露点温度就是湿空气达到饱和时的温度，也就是空气开始结露时的温度8、 含湿量d与水蒸气分压力Pv是两个相互独立的湿空气热力参数x ）9、 饱和空气的干球温度、湿球温度和露点温度三者相等。

V ）10、 湿空气的焓包括显热和潜热两部分V ）11、 当温度t升高时，湿空气的焓h—定增加x ）12、 在空气处理过程中转移的热量，就等于空气终态和初态的焓差 V ）13、 当t升高时，湿空气的焓h增加、不变或减少取决于d如何变化V ）14、 含湿量 d 与大气压力 B 有关，应根据不同的 B 值 来选用不同的焓湿图 （V）15、 露点温度就是等焓线与饱和线交点对应的温度 （ x ）16、 湿球温度和露点温度的轨迹都是0=100%的饱和线V ）17、 初态和终态都不同的 的空气状态变化过程，只要热湿比相同，则变化过程 方 向就不同 V ）18、 混合状态点 C 将混合前两状态的连线分割成的两段的长度，和参与混合的 两种气体大小成正比 x ）19．空气相对湿度增加，则含湿量也必定增加X）20. 两种不同状态的空气，其湿球温度相等则焓近似相等V）21．热负荷是指为了连续保持室温的恒定，在某时刻需向房间供应的冷量，或需 从室内排除的热量 （X）22．任意时刻，维持房间温度恒定所需要的制冷量等于房间的得热量 （X） 23．气流组织设计的任务是合理地组织室内空气的流动，使室内工作区域空气的 温度、湿度、速度和洁净度能更好地满足工艺要求及人们的舒适感要求。

V）24．抗性消声器由管和小室组成，由于通道截面的突变，使沿通道传播的声波反 射回声源方向，从而起到消声作用 （V）25. 测定散流器的风量需要加设风量测定罩V）26. 通常同程式系统比异程式系统更不容易使水流量达到平衡X）27. 选用发泡材料做绝热层，最好是采用闭孔结构的V）28．通常对送入空调房间的空气只进行热湿处理，不需要进行净化处理 （X）29．回风口不能设在射流区内的原因是为了不使房间气流短路，避免造成气流作 用“死区”而使空调房间的某些区域不能达到空调控制要求 （V）30. 管道水力计算的主要目的之一是确定各管段的尺寸和阻力V）31. 变风量系统是指能改变送风量但不改变送风参数的全空气空调系统V） 32．水只能用来与空气直接接触进行热湿交换，不能用于与空气间接接触热交换33. 干湿球温度差越大，说明空气相对湿度越小 （V）34. 提高空气的温度，则空气的焓值也会相应增大 （X）35. 阻性消声器对什么频率的噪声都能消除X）36. 因为水是液体，所以空气与水的热湿交换过程不能在h-d图上表示 （X）37. 当房间负荷一定时，送风量与送风焓差成正比关系 （X）38. 在房间内布置的卧式暗装风机盘管的送风口与新风送风口之间，采用并联方式最好。

（X）39. 送风所形成的射流，对房间气流组织的影响要远大于回风口所造成的汇流V）40. 同程式与异程式水系统的不同之处，在于前者比后者多一根同程管 （V）41. 管路系统的总阻力为组成系统的各管段和装置的阻力之和 （X）42. 由于风管道和风口没有运（转）动的部件，因此不会产生振动噪声X）43. 空调工程中采用得最多的空气净化方法是筛滤法 （V）四、简答题1 简述粉尘的扩散机理. 答：任何粉尘都要经过一定的扩散过程，才能以空气为媒介与人体接触粉 尘从静止状态变成悬浮于周围空气的过程，称为“尘化”作用常见的尘化作用 主要有：（1） 诱导空气造成的尘化作用（2） 热气流上升造成的尘化作用3） 剪切造成的尘化作用（4） 综合性的尘化作用2 简述防排烟系统阀门的分类及适用场合. 答：防排烟系统的阀门按照功能可以分为两大类：防火阀和排烟阀1） 防火阀是安装在通风、空调系统的送、回风、排风管道上，平时呈开启 状态，火灾发生时电动关闭，或当管道内气体达到规定温度（70°C ）时自动关闭， 在一定时间内具有足够的耐火稳定性和耐火完整性的阀门它能起到阻烟、阻火 和保护空调设备的作用2） 排烟阀是安装在排烟系统管道上，平时可以呈开启状态，也可以呈关闭 状态，火灾时进行排烟的阀门。

当管道内气体温度达到280C时自行关闭，在一 定时间内具有足够的耐火稳定性和耐火完整性3） 具体分类 防火类阀门可分为防火阀和防烟防火阀二类，在此基础上根 据功能的不同还可以细分，如防火调节阀，防烟防火调节阀排烟类阀门可分为 排烟阀、排烟防火阀和排烟口等几类3. 简述改善室内空气品质的途径答：1)控制室内污染源建筑装饰装修材料对产生污染物的空间(如复印机室、柴油发电机室、蓄电池室等)2)提高新风效应3)改进空调系统(1) 合理组织室内气流(2) 室内空气自净(3)置换通风(4)分阶段变风量系统(5) 改进空调系统的维护和管理4. 通风、空气调节系统的风管设置防火阀的要求？ 答：下列部位必须设防火阀：(1) 管道穿越防火分区的隔墙处2) 穿越通风、空气调节机房及重要的或火灾危险性大的房间隔墙和楼板处3) 垂直风管与每层水平风管交接处的水平管段上4) 穿越变形缝处的两侧5) 防火阀的动作温度宜为70°C6) 厨房、浴室、厕所等的垂直风管道，应采取防止回流的措施，在支管上设 置防火阀7) 管道和设备的保温材料、消声材料和粘结剂应为不燃材料或难燃材料5．简述防排烟的方法主要有哪些？答：防排烟的目的就是对火灾烟气进行有效地控制，以使火灾现场人员免遭 烟气毒害。

防烟就是防止烟气侵入疏散通道及重要房间，同时防止火灾时烟气的 大量产生排烟就是在火灾初期对已产生的烟气迅速地排除以防其集聚和扩散蔓 延，避免人员与烟气的直接接触，为人员的疏散创造有利条件防排烟的方法有：1) 设置机械送风、排烟系统，对保护区域实行正压送风防烟和机械排烟2) 设置自然通风设施，利用烟气的热浮力特性进行自然排烟3) 对建筑进行防烟分隔，防止烟气扩散；建立防烟封闭避难区，为疏散人员提供临时的安全场所4) 对建材和家具进行阻燃、消烟处理，减少发烟量5) 喷洒化学消烟剂或水雾消除烟气中的有毒成分及烟尘粒子，减少烟气的毒性另外，国内外学者还探讨了采用吹吸式空气幕进行防烟的技术．6. 什么是得热量？什么是冷负荷？简述得热量与冷负荷得区别答：得热量是指某一时刻进入室内的热量和在室内产生的热量，这些热量中 有显热或潜热，或两者兼有冷负荷是指为维持室温恒定，空调设备在单位时间内必须自室内取走的热 量，即送入室内空气在单位时间内得到的总热量得热量不一定等于冷负荷因为只有得热中的对流成分才能被室内空气立即 吸收有辐射的得热转化冷负荷存在着衰减和延迟现象，使得冷负荷的峰值小于 得热的峰值，冷负荷峰值出现的时间晚于得热峰值出现的时间。

7. 常用空调气流组织形式有哪几种？解释说明各自的特点及适用场合答：1）上送下回方式，由上部空间送入空气下部排出的送风方式是传统的、 最基本的方式该种方式送风气流不直接进入工作区，能够形成比较均匀的温度 场和速度场，尤其适用于温湿度和洁净度要求较高的场合2）上送上回方式，该方式的特点是可以将送回风管道集中于房间的上部， 安装比较方便，而且可以将管道暗装，一般用于舒适性空调3）下送上回方式，就是将空气从房间的下部送入，从上部排出该种方式 其排风温度高于工作区的温度，有一定的节能效果，同时有利于该上工作区的空 气质量但要求降低送风温差，控制工作区的风速4）中送风方式在某些高大空间内，若实际工作区在下部，则不需要将整 个空间作为控制调节的对象，而将送风口设在房间的中部，只对下部工作区进行 送风这种气流分布会造成竖向温度分布不均匀，但节省能量五、计算题1.已知某房间散发的余热量为160kW，—氧化碳有害气体为32mg/s,当地通风 室外计算温度为31°C如果要求室内温度不超过35°C, —氧化碳浓度不得大于 1mg/m3，试确定该房间所需要的全面通风量解】据题意得一氧化碳yp1<1 mg/m3,考虑送风中不含有一氧化碳，故y s1 二 0。

1）消除余热所需的全面通风量：L = = 1.01 x £ x（35 一 31）=小 m3/sp p 273+312）稀释一氧化碳所需的全面通风量：kxL 二 1—2 yp! - ys1二 192m3/s（取 k 二 6 ）kx或 L 二 1一2 y J y s1该房间所需要的全面通风量取（1）和（2）中的最大值192m3/s （取 k 二 6 ） 或 320m3/s （取 k 二 10 ）取 k 二 10 ）2.已知某车间内总余热量为Q =80kW，车间上部天窗排风量L =2.5m3/s，局部 zp机械排风量L =3.0 m3/s，自然进风量L =1 m3/s,车间工作区温度为25°C，外 jp zj界空气温度t = —12Cw求：(1)机械进风量G ； (2)机械送风温度t ； (3)加热机械进风所需的热量Q jj jj 3【解】(1)确定机械进风量G :jj由 G + G = G + G 得：zj jj zp jpG — L p + L p — L pjj zp zp jp jp jj jj353 353 353—2.5 x + 3.0 x —1.0 x — 5.16kg/s273+25 273+25 273—12(2)确定送风温度G Ct + G Ct + Q — G Ct + G Ctjj jj zj zj zp zp jp jpG Ct + G Ct — G Ct — Qt — —zp j jp jp zj zUjjG C2.5 x 1.01 x 25 + 3.0 x 1.01 x 25 — 1 x 1.01 x(—12)- 805.16 x 1.01(3)确定加热机械进风所需的热量Q :3Q — G C (t -1 )- 5.16 x 1.01 x(19.3 —(—12))— 163.4kW 3 jj jj w3.如图所示机械排烟系统，该系统所担负的排烟区域共4 个，每个排烟区域的面 积如图所示，试确定系统排烟风量和各管段排烟风量。

解】 (1)确定各管段排烟风量：L = 180 x 60 = 10800 m3/h； L = 360 x 60 = 18000 m3/h； 12L = 300 x120 = 36000 m3/h； L =250x60=15000m3/h34L = 200x60=12000m3/h； L = 250 x120 =30000m3/h 56L = 300 x120 = 36000 m3/h72)确定系统排烟风量：L= L = 36000 m3/h74.已知Q=41800kJ/h, W=4 kg/h，室内状态要求t=22°C,甲=55%，夏季允许送风温差/t0=8C,求送风状态及送风量10%）£ = — = 41800 kJ / kg = 10450(1)求热湿比 W 4 (2)在i-d图上确定空气状态点N1通过N点作* =10000的过程线取送风温差At = 8OC0，则送风温度10 = 22 - 8 = 14°C从而得i = 34 kJ / kg0i = 56kJ / kg d = 8.5 g / kg N0= 9.3g / kg计算送风量G Q 41800 1 9k /G = = = 1.9 kg / s按消除余热：d - d 56 - 34N0G = 一 = 一4一 = 1.9kg / s 按消除余湿： dN -d0 9.3-8.5则 L = 1.9/1.2 = 5700m 3/h六、识图分析题(一)下图为上海某大厦的空调系统图。

1．识图填空(每空0.5分，共10分)(1)将图中图例的中文含义填写在相应表格内2) 图中水系统为_两 管制系统，立管和各楼 层内空调设备之间采用的是 同 程式连接3) 在夏季标准工况情况下，CH(H)WS的水温为7 °C, CH(H)WR的水温为12 °C, CWS的水温为32 C, CWR的水温为37 °C4) 如果建筑层高为4m,设备“CH”及其附近冷冻 水管道和法门承受的静压至少为：0.88 MPa39FTO!AHU21F2-20FPHErcy[-jAH■ P " 爰圭 CH(H)WPAHUFCUCWPCWRCWSCH(H)WPCH(H)WRCH(H)WS含义空调箱风机盘管冷却水泵冷却水回水冷却水供水冷冻水泵冷冻水回水冷冻水供水sifAHUS-WHEEchPHEEX. TCHS-WHEC. TCWRcwsCWP板式换热器膨胀水箱冷水机组汽-水式换热器冷却塔2.读懂下图，并用文字加以说明。
