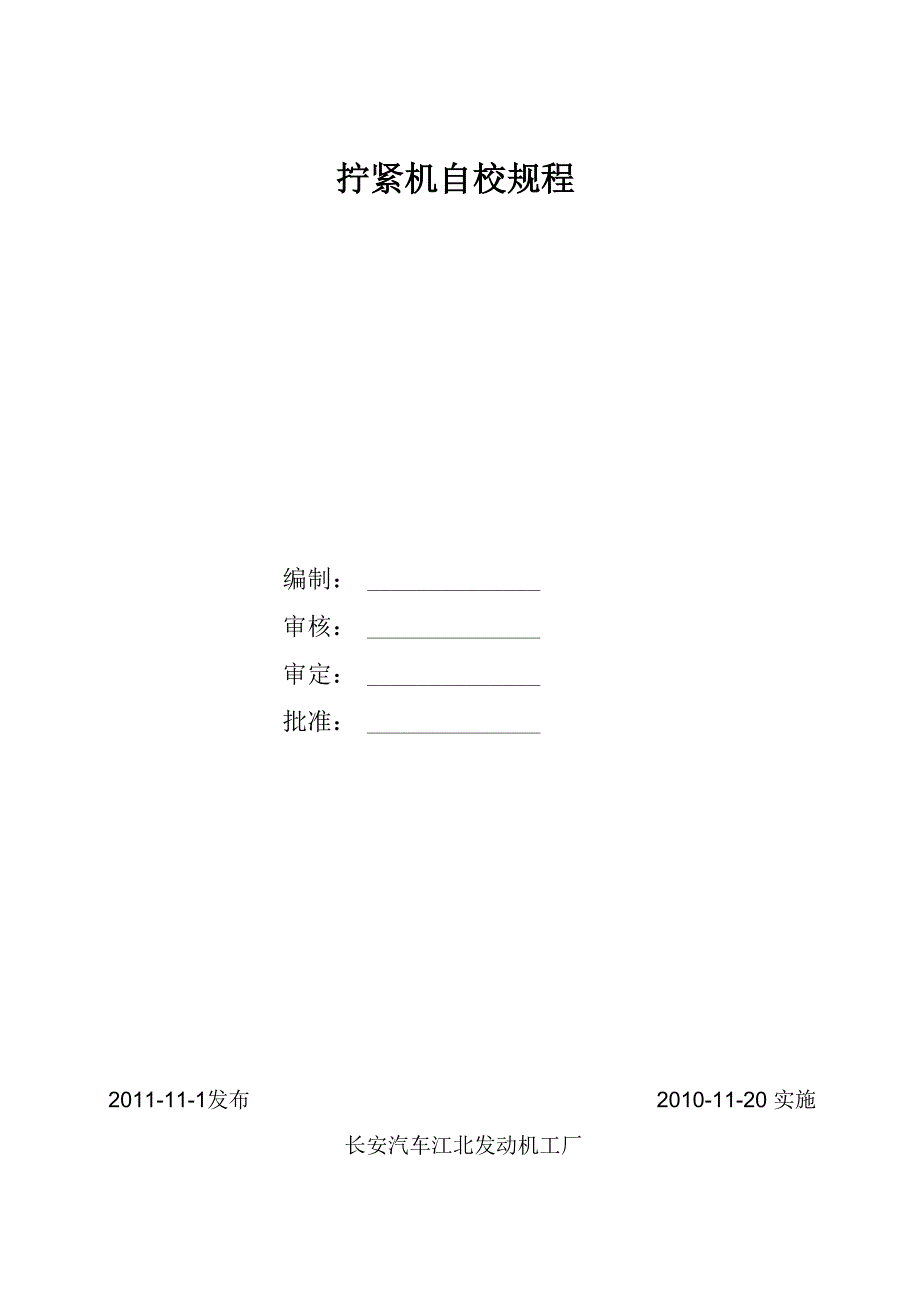

拧紧机自校规程编制： 审核： 审定： 批准： 2011-11-1发布2010-11-20 实施长安汽车江北发动机工厂目录一、概述二、技术要求三、校对项目和校对方法四、数据处理及结果判定五、校对周期拧紧机自校规程一、 概述 规程规定了电动拧紧机（以下简称拧紧机）的校对要求，校对条件，校对 项目、校对方法、校对结果处理和校对周期本规程适用于拧紧机（或旋转力矩检测机）的校对二、技术要求2． 1 外观与性能2．1．1 外表面应无影响使用的碰伤和撞伤2．1．2 数字显示清晰，应具有连续显示、峰值保持和调零功能2．1．3 电气设备应灵敏可靠，绝缘良好，使用正常2． 2 扭矩精度和转角精度2．2．1 关重工序扭矩精度要求为±2%，非关重工序扭矩精度要求为±3%2．2．2 转角法控制的工序需要对转角精度进行校核关重工序转角精度要求为 ±2 度，非关重工序转角精度要求为±3度三、校对项目和校对方法3．1 外观性能检查按本规程 2.1 进行外观与性能检查3．2 扭矩精度校对3．2．1 校对点的确定 校对点按照实际使用需要进行定值检点3．2．2 校对方法a） 将标准装置传感器的上端和拧紧头联接（如位置不够可用加长杆），下端 固定（可以通过接头用发动机缸体或缸盖固定）。
b） 在拧紧机（或旋转力矩检测机）显示仪上设置的校对点应在规定的工艺 要求范围内c） 按动按扭，开始拧紧，直到拧紧停止d） 分别记录标准装置和拧紧机（或旋转力矩检测机）上显示扭矩值e） 按以上方法重复校对三次3．3 转角精度校对a） 将标准装置传感器的上端和拧紧头联接（如位置不够可用加长杆），下端 固定（可以通过接头用发动机缸体或缸盖固定）b） 在拧紧机（或旋转力矩检测机）显示仪上设定一个任意的（小于规定值） 预拧紧扭矩值，一个达到预拧紧扭矩值后的转角值8及相应的拧紧主轴转速值 输入控制柜c） 按预拧紧，再正转一个8 角的程序分别对每根轴进行动态检测d） 分别记录标准装置和拧紧机（或旋转力矩检测机）上显示转角值e） 按以上方法重复校对三次四、 数据处理及结果判定4．1 精度计算：扭矩精度二（拧紧机显示值-标准装置显示值）X100%/标准装置显示值； 转角精度=拧紧机显示值-标准装置显示值（工艺上未采用转角控制的可不校对 拧紧机的转角精度4．2 结果判定当每一次计算结果全部都符合2.2 之规定时，判定拧紧机（或旋转力矩检 测机）为合格填写自校证书，帖上“合格”标识反之，为不合格，帖“禁 用证”，并将校对结果通知制造工程处，由制造工程处调整维修。
五、 校对周期5．1 拧紧机的校对周期定为半年5．2 旋转力矩检测机校对周期定为一年附录1自校证书计（ ）字第（ ）号器具名称 型号规格 仪器编号 制 造厂 结 论 校验 审核 负责 校对日期有效期至年月日附件1校准所使用的标准装置或物质名称型号编号精度拧紧机（旋转力矩检测机）扭力自校记录记录人： 校对日期：。
