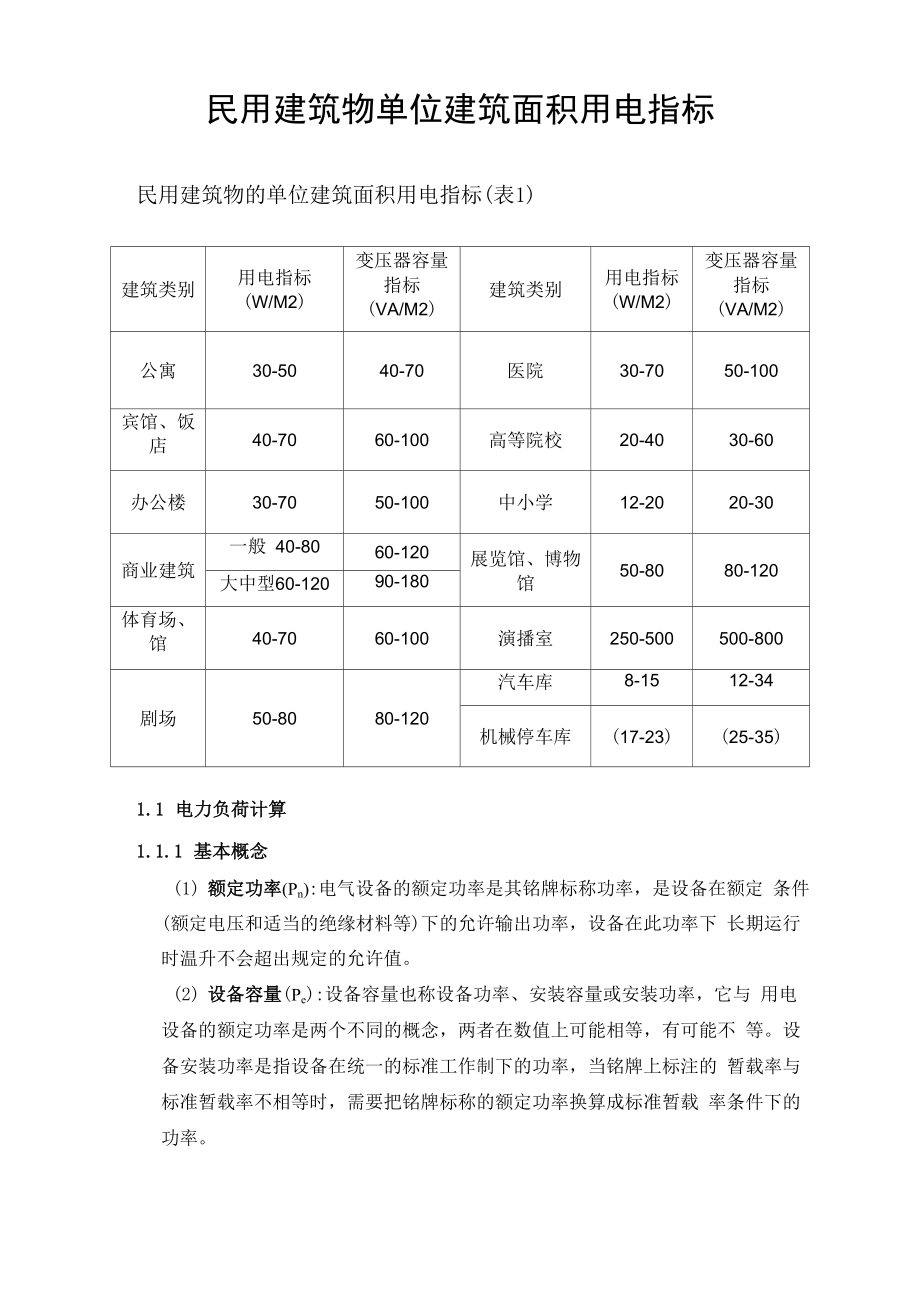

民用建筑物单位建筑面积用电指标

民用建筑物单位建筑面积用电指标民用建筑物的单位建筑面积用电指标(表1)建筑类别用电指标(W/M2)变压器容量 指标(VA/M2)建筑类别用电指标(W/M2)变压器容量 指标(VA/M2)公寓30-5040-70医院30-7050-100宾馆、饭 店40-7060-100高等院校20-4030-60办公楼30-7050-100中小学12-2020-30商业建筑一般 40-8060-120展览馆、博物 馆50-8080-120大中型60-12090-180体育场、 馆40-7060-100演播室250-500500-800剧场50-8080-120汽车库8-1512-34机械停车库(17-23)(25-35)1.1 电力负荷计算1.1.1 基本概念(1) 额定功率(Pn):电气设备的额定功率是其铭牌标称功率，是设备在额定 条件(额定电压和适当的绝缘材料等)下的允许输出功率，设备在此功率下 长期运行时温升不会超出规定的允许值2) 设备容量(Pe):设备容量也称设备功率、安装容量或安装功率，它与 用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不 等设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的 暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载 率条件下的功率。

3）电气设备的工作制与暂载率： 电气设备的工作制分为连续、短时和断续三种① 连续工作制：又称连续运行工作制或长期工作制是指电气设备在规定的 环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均 不超过允许值② 短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间 长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够 冷却到环境温度③ 断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的 进行工作，工作时间（tg）与停歇时间（tr）交替重复进行短时断续周期性 工作的电气设备的特性用暂载率表征④ 暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为e ==国家标准规定一个工作周期（tg+tr ）为10mi n起重专用电动机的标准暂载 率有 15％、25％、40％、60％四种；电焊设备的标准暂载率有 50％、65％、75％、 100 ％四种1.2.2 负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无 功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、 尖峰负荷电流等1） 计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续 性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相 等。

在配电设计中，通常采用能让中小截面导体达到稳定温升的时间段（30min） 的最大平均负荷作为按发热条件选择配电变压器、导体及相关电器的依据，并用 来计算电压损失和功率消耗在工程上为方便计，也可作为电能消耗量及无功功 率补偿的计算依据计算用的单位的各类总负荷也是确定供电电压等级也确定合 理的配电系统的基础和依据2） 一级、二级负荷及消防负荷：用以确定变压器的台数和容量、备用电 源或应急电源的形式、容量及配电系统的形式等3）季节性负荷：从经济运行条件出发，用以考虑变压器的台数和容量4）尖峰电流：也叫冲击电流，是指单台或多台冲击性负荷设备在运行过 程中，持续时间在ls左右的最大负荷电流一般用设备启动电流的周期分量作 为计算电压损失、电压波动、电压下降，以及选择校验保护器件等的依据在校 验瞬动元件时，还应考虑起动电流的非周期分量大型冲击性电气设备的有功、 无功尖峰电流是研究供配电系统稳定性的基础5）负荷曲线：负荷曲线是在直角坐标系中表示负荷随时间变化的曲线， 用横坐标表示时间、纵坐标表示负荷量，它通常是根据每隔 30min 所测定的最大 负荷量绘制而成的计算30min最大负荷的目的是用以按发热条件选择导线及配 电设备。

根据纵坐标表示的功率不同分为有功功率负荷曲线和无功功率负荷曲 线根据负荷延续时间的不同（即横坐标的取值范围不同），分为日负荷曲线和 年负荷曲线1.2.3 负荷计算的方法负荷计算的方法有很多，主要有①单位指标法、功率密度法；②需要系数法； ③二项式法；④利用系数法等不同的计算方法都有各自的适用范围，应根据不 同的情况选用不同的计算方法，可参考如下原则进行：（1） 在方案设计阶段可采用单位指标法或功率密度法；在初步设计及施工 图阶段宜采用需要系数法对于住宅类建筑，在各设计阶段均可采用单位指标法 或功率密度法2） 当用电设备数量较多，且不同设备间容量相差不太大时，宜采用需要 系数法，比如配电干线及配变电所的负荷计算等3） 用电设备数量较少，且不同设备间容量相差悬殊时，宜采用二项式法， 一般用于支干线和配电箱（柜）的负荷计算无论采用哪种计算方法，都需要首先对用户的单个设备或设备组的负荷进行 计算1.2.4各类负荷的设备容量1. 照明负荷的设备容量对于热辐射光源的白炽灯和卤钨灯而言，其设备容量P就等于其标称的额定e功率 P 特低电压卤钨灯的 P 除灯泡 P 外，还应加上变压器的功耗对应气体n e n放电光源的荧光灯、金属卤化物灯等的P除灯泡（或灯管）的P外，还应加上 en镇流器的功耗。

在无法得到确切参数的情况下可以米用如下方法计算P :e① 配电子整流器的荧光灯：P ~光源功率P X1.1；en② 配电感整流器的荧光灯：P ~光源功率P X1.2；en③ 金属卤化物灯：卩~光源功率PX1.5；en④ 烘手器：P可按2kW计；e⑤ 插座：无具体设备接入时，每个面板（2孔、3孑L、2+3孔或2+2+3孑L） 可按100W计，计算机较多的办公场所可按150W计对于宾馆饭店吸尘器用的清 扫插座，一般一个楼层（或防火分区）用一个回路，同时可能会有1〜3台吸尘 器工作（一台吸尘器0.25kW），即清扫插座可按0.25〜0.75kW/回路计2. 空调负荷的设备容量空调类负荷有风机盘管、新风机组、空调机组、制冷机、冷却水循环泵及冷 冻水循环泵空调的制冷/热量的功率单位为瓦（W）和千瓦（kW）空调器的制 冷（制热）性能系数，即能效比旷制冷（制热）量W/输入电功率W，其物理意 义是标准额定工况下每消耗1W电功率所能产生的冷量/热量（W）空调室内机 铭牌上为标准额定工况下制冷、制热消耗功率；室外机铭牌上为最大工况下制冷、 制热消耗功率空调“匹”数（P）是指空调器的输入功率，包括压缩机、风扇电机及电控 部分所消耗的电能。

输入1马力的功率所能产生的冷/热功率叫一“匹” 对于 电气专业来讲，这个“匹”是电功率的概念，对于暖通空调专业则可认为是冷/ 热功率的概念空调负荷的用电量一般应由暖通专业配合确定，在无法得到确切 参数的情况下，可通过表2所示关系大体估算；一个风机盘管的功率可按100W 计表2 空调“匹”数与制冷量及耗电量的对应关系“匹”数11.522.53510制冷/热量kW2.2〜2.63.2〜3.64~5.25.8〜6.26.5〜7.21224耗电量kW0.751.31.82.42.8510注：一般1〜3P的空调电压为220V, 3P以上的为380V, 3P的有220V也有 380V3. 水泵、风机、电梯的设备容量水泵、风机铭牌上给出的额定功率是指其轴功率,即原动机经传动系统传到 水泵、风机主轴上的功率,亦即水泵、风机的输入功率水泵、风机额定功率乘 以大于1的安全系数才是电动机的额定功率一般情况下,水泵、风机产品样本 上直接给出的是经过“换算”的电动机的额定功率算式中：cos我们通常在配电设计中用额定功率和额定电流作为选择相关电器元件的依 据电动机的额定功率即其额定输出功率（也称满载功率）,是指电动机在额定 条件（即满载）下运行时主轴的输出功率,不含电动机的机械损耗（轴承损耗、 风损耗）和电气损耗（铜损、铁损）,也就是说电动机实际需要的电力系统提供 的功率比其额定功率要大。

电动机的额定电流（即满载电流）则指满载运行时输 入电动机的电流，它包括电动机的损耗三相电动机的额定电流I应按下式计 rI= （A）rP—电动机的额定功率（kW）；rU—电动机的额定电压（kV）；rn—电动机额定运行（满载）时的效率；—电动机额定运行（满载）时的功率因数电梯、自动扶梯和自动人行道的供电容量应按其拖动电动机的容量与附属设 备用电容量的和实际计算时，电梯的供电容量应以厂家提供的数据为准，在无 法得到厂家数据的情况下可以做如下估算：交流单速电梯： S~0.035LxV （kVA）交流双速电梯： S-0.030LXV （kVA）直流有齿轮电梯：S".021LxV （kVA）直流无齿轮电梯：S~0.015LxV （kVA）式中：L一电梯的额定载重量（kg）； V一电梯的额定速度（m/s）4. 连续长期工作制电动机：设备容量等于其铭牌标称额定功率（如自动扶梯）， 即 P=P oen5. 断续周期工作制电动机 如起重机用电动机等的设备容量是指将额定功率换算为统一负载持续率下的 有功功率当米用需要系数法计算负荷时，应统一换算到负载持续率£为25%下的有功 功率即： Pe=PrPr （kW）当米用利用系数法计算负荷时，应统一换算到负载持续率£为100%下的有 功功率即： Pe=Pr （kW）上两式中：Pr—电动机的额定功率（kW）； £r—电动机额定负载持续率。

6．短时工作制设备：车床上的进给电动机等短时工作制设备的设备容量按零计 原因是其在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷 却到环境温度7．电焊机：设备容量是将其铭牌标称额定功率换算到负载持续率£为100%时 的有功功率即： Pe=Srcos （kW）式中：Sr—电焊机的额定容量（kVA）； cos —电焊机的额定功率因数 8．整流变压器：设备容量是指其额定直流功率9．整流器：整流器的设备功率是指额定交流输入功率 10．电炉变压器：设备容量是指额定功率因数时的有功功率即： Pe=Srcosr （kW）式中：Sr—电炉变压器的额定容量（kVA）； cosr —电炉变压器的额定功率 因数11．用电设备组的设备容量 用电设备组的设备容量是指不包括备用设备的所有单个设备的设备容量之 代数和12．季节性负荷的设备容量季节性负荷应分别计算冬季采暖用电负荷和夏季制冷用电负荷，取其大者计 入正常的设备容量在确定变压器的容量和数量时必须从经济运行的角度出发考 虑季节性负荷可以根据季节性负荷的容量设置专用变压器 13．消防负荷的设备容量火灾有可能发生在正常电源供电的时候，也有可能发生在柴油发电机等备用 电源供电的时候。

一般而言，建筑物的消防负荷应按整个建筑工程的所有消防电 梯及消防应急照明的用电负荷，再加上消防负荷最大的那个防火分区（或楼层） 发生火灾时所需要使用的消防负荷（包括消防泵、防排烟设施等），作为火灾情 况下消防用电设备的计算负荷规模较小的单体建筑在简化计算时可以直接将所 有的消防负荷相加由单台或两台变压器供电的建筑物，均应按一台变压器正常工作时发生火 灾，把消防用电设备的计算负荷加上未因火灾切除的非消防负荷来作为火灾情况 下的总计算负荷，并以此来校验变压器的过载能力当消防设备的计算负荷大于火灾时切除的非消防设备的计算负荷时，应按消 防设备的计算负荷加上火灾时未切除的非消防设备的计算负荷进行计算当消防 设备的计算负荷小于火灾时切除的非消防设备的计算负荷时，可不计入消防负 荷14．变电所直流负荷变电所的直流负荷可分为经常性正常负荷、事故负荷和冲击负荷三大类1）经常性正常负荷：主要包括信号灯、位置指示器、经常带电的继电器、 直流长明灯以及其他接入直流系统中的用电设备，一般可取1〜2kW2） 事故负荷：当变电所正常交流电停电后由直流系统供电的负荷主要有事 故照明3） 冲击负荷：主要是断路器的合闸机构在其合闸时的 0.1〜0.5s 短时冲击 电流。

1.2.5 单相负荷计算1. 计算原则：单相用电设备既有接于线电压（380V）又有接于相电压（220V）的，并相应地称为线间负荷和相负荷单相用电设备应均衡分配到三相系统，使 各相的计算负荷尽量接近，由于负荷效应最终要体现在电流上，所以三相平衡应 包括三相电流的平衡当单相负荷的总计算容量小于计算范围内三相对称负荷总 计算容量的15％时，可全部按三相对称负荷计算；当超过 15％时，应将单相负 荷换算为等效三相负荷，再与三相负荷相加2. 一般方法：在进行单相负荷换算时，一般采用计算功率对需要系数法， 计算功率即为需要功率；对利用系数法，计算功率取平均功率当单相负荷均为 同类负荷时，可直接采用设备功率计算对于既有线间负荷,又有相负荷的情况， 一般换算方法步骤如下：（1）先将接于线电压的单相负荷换算为接于相电压的单相负荷，各相负荷分 别为：A 相：P = p b P b+P Pa f（ab—a） ab r（ea—a） ca（kW）Qa=q（ab—a）Pab+q（ca—a）Pca（kvar）B 相: Pb=P（bc—b）Pbc+P（ab—b）Pab（kW）Qb=q（bc-b）Pbc+q（ab-b）Pab（kvar）C 相：P=P P +P b Pbc f（ca—c） ca r（bc—c） bc（kW）Qc=q（ca-c）Pca+q（bc-c）Pbc（kvar）以上各式中：Pab、Pbc、Pca—接于ab、be、ca线间电压（380V）的单相用电设备功率（kW）Pa、Pb、Pc —换算为接于a、b、c相电压（220V）的单相负荷的有功功率 （ kW）P »a）、P （bef、P »c），P »b）、P （bcf、P »a）—有功换算系数，见 表3q（ab-a）、q（bef、4®’），4（ab»）、4（be-e）、4（ea-a）—无功换算系数，见表3表 3 单相线负荷换算为相负荷的有功、无功换算系数换算系数负荷功率因数0.350.400.500.600.650.700.800.901.00P（ab—a）、P（bc—b）、P（ca—c）1.271.171.000.890.840.800.720.640.50P（ab—b）、P（bc—c）、P（ca—a）-0.27-1.0700.110.160.200.280.360.50q（ab—a）、q（bc—b）、q（ca—c）1.050.860.580.380.300.220.09-0.05-0.29q（ab—b）、q（bc—c）、q（ca—a）1.631.441.160.960.880.800.670.530.29（2）各相负荷分别相加，选出最大相负荷，取其3倍作为等效三相负荷。

3. 简化计算：一般方法较精准，但过程繁杂，工程计算可按如下方法进行简 化计算：① 只有单相相负荷（220V）时，等效三相负荷取最大相负荷的3倍；② 只有单台单相线负荷（380V）时，等效三相负荷取线负荷的倍；③ 只有多台单相线负荷时，等效三相负荷取最大线负荷P的倍加上次大线1负荷 P 的（3-）倍，即： P= P1+（3-）P2 （kW）2 e 1 2Qe= Pjgi+ （3-）P2tg2 （kvar）Se= （kVA）④ 既有线间负荷又有相负荷时,可分别按①②③的方法计算，并将①②或①③ 计算的结果相加作为等效三相负荷1.2. 6尖峰电流计算由于不同性质负荷的尖峰电流计算公式不同，所以需要首先分析确定负荷的 类别特性，然后根据下列情况套用各自的公式进行计算1）单台电动机、电弧炉或电焊变压器的支线的尖峰电流韦应按下式计算：I.f=KxI （A）jfr式中：Ir—电动机、电弧炉或电焊变压器一次侧额定电流（A）;K—起动电流倍数，即起动电流与额定电流之比鼠笼型电动机的K可按 6〜7计，绕线转子电动机的K可按2计，直流电动机的K=1.5~2，单台 电弧炉的K=3,弧焊变压器和弧焊整流器的KW2.1,电阻焊机K=1， 闪光对焊机 K=2。

2）接有多台电动机的线路，一般只考虑起动电流最大的一台电动机起动时的尖 峰电流I.f=（KxIr）max+I' （A）.f r max js式中：（Kxlr） —起动电流最大的一台电动机的启动电流，即尖峰电流（A）； r maxI'—除起动电流最大的那台电动机以外的总负荷的计算电流（A）；js两台及以上电动机有可能同时起动时，尖峰电流应根据实际情况确定3）对于自起动的-组电动机，其尖峰电流为所有参与自起动的电动机的起动电流 之和计算自起动电流时应考虑母线电压降低的因素 1.3单位指标法、功率密度法这类方法计算过程较简便，适用于设备功率不明确的各类项目，尤其适用于 设计前期阶段的负荷估算和对负荷计算结果的校核，特别便于确定供电方案、变 压器容量和数量有时和需用系数法配合使用基本计算公式为：① Pjs=js（ kW）② Pjs=js（ kW）③ Sjs=js（ kVA）式中：N—单位数量，如户数、人数、床位数等；A一建筑面积（m2）；Pe—有功功率密度（W/m2）或单位指标（W/户、W/床等）；Se—视在功率密度（VA/m2）表 4 民用建筑负荷密度及系数取值参考表建筑类别有功负荷密度（W/m2）视在功率密度（VA/m2）系数K备注公寓建筑30 〜5040~700.6~0.7旅馆建筑40 〜7060~1000.7~0.9办公建筑30 〜7050 〜1000.7〜0.8商业建筑一般40〜8060 〜1200.85〜0.95用电指标包含大中型60〜12090 〜180插座的容量在体育建筑40 〜7060~1000.65~0.75内，荧光灯米剧场建筑50 〜8080 〜1200.6~0.7用就地补偿或医疗建筑40 〜7060~1000.5~0.7采用电子镇流教学建筑大专院校20〜4030~600.8〜0.9方器。

中小学校12-2020~300.8〜0.9展览建筑50 〜8080~1200.6~0.7演播室250〜500400~8000.6~0.7汽车库8〜1510〜200.6〜0.7注:①表中所列用电指标的上限值是按空调冷水机组采用电动压缩机制冷时的数 值；当中央空调的冷水机组采用直燃机时的用电指标一般比采用电动压缩机时的 用电指标降低25~35VA/ m2②表中所列视在功率密度VA数值是由有功负荷 密度W数除以不小于0.9的无功功率补偿后的功率因数，然后再除以变压器的 负载率0.65~0.85，即单位建筑面积的伏安数约为瓦数的1.5倍左右表 5 住宅用电负荷标准及电度表规格参考表户型建巩面积S (m2)用电负荷标准电度表规格(A)ASW502.5〜3kW/ 户5(20)B50VSW904kW/ 户10(40)C90VSW1506~8kW/ 户10(40)D150VSW2008~10kW/ 户15(60)E200VSW30050W/ m220(80)民用建筑的负荷密度取值可参考表 4 和表 5由于指标数据取值范围较大，而且受众多因素的影响，应用这类方法计算负荷时需要认真仔细的分析研究工程所在地的气候条件、地区发展水平、居民生活习惯、建筑规模大小、建设标准高 低、用电负荷特点等，并与同类工程进行横向竖向多方面比较，多种指标互相印 证，科学的确定合理指标值，尽量提高计算准确度。

需要特别注意的时：在计算 配电干线负荷、确定配电变压器容量和数量，以及计算小区总负荷时，应乘以适 当的系数K,这个K值必须结合工程具体情况，经过认真分析研究确定 1.4需要系数法确定计算负荷1.4.1 基本公式用电设备组的计算负荷是指用电设备组从供电系统中取用的半小时最大负荷P30,如图7-5所示用电设备组的设备容量Pe是指设备组内全部设备(不包括 备用设备)的额定容量之和，即Pe=》PN当设备的暂载率不是100%时，需要 折合以后的设备容量设备的额定容量是指设备在额定条件下的最大输出功率实际上，当用电设备数量较多时，用电设备组的设备极少同时运行，而运行的设备也不一定是都处在满负荷运行状态下再加上，设备本身有功率的损耗和配电线路上的损耗，用电设备组的有功计算公式应考虑这些因素图7-5中Kx称为需要系数，它由公式(7-16)中多个参数决定图 7-5 用电设备组的计算负荷与设备的容量P30 = K»KL ne“WL・Pe(7-16)式中：KZ—设备组的同期系数，即设备组在最大负荷时运行的设备容量与全部 设备容量之和的比值KL—设备组的负荷系数，即设备组在最大负荷时的输出功率与运行设备容量之 比。

ne—设备组的平均效率，即设备组在实际运行最大负荷时的输出功率与取用功 率之比nWL——配电线路的平均效率，即配电线路在最大负荷时的末端功率(设备组的取用电功率)和首端输入电功率(计算负荷)之比Pe—是指经过暂载率折合以后的计算功率令 KLKL/ne・nWL = KxKx=P30/Pe (7-17)用电设备组的需要系数，就是用电设备组在最大负荷时需要的有功功率与其设备 容量的比值，一般小于1由此可得按需要系数法确定三相用电设备组的有功功 率的基本公式为：P30 = Kx・Pe(7-18)实际上，需要系数不仅与用电设备组的工作性质(连续运行否)、设备台数、设备 效率、线路损耗等原因有关，而且与设备的运行频繁程度、供电组织等多种因素 有关7.4.2 需要系数的参考数值表7-3列出了不同用电设备的需要系数工业用电设备组的需要系数Kx、二项式系数be及cos屮值表7-31.4.3 需要系数法进行计算根据有功计算负荷P30,可以按照下式求出其余的计算负荷无功计算负荷Q30 = P30・tg屮(7-19)视在计算负荷S30 = P30/cos屮计算电流I30 = S30/73UN式中：tg屮一对应于用电设备组cos屮的正切值；cos屮一用电设备组的平均功率因数UN―用电设备组的额定电压如果只有一台三相电动机,其计算电流就取其额定电流l30 = IN = PN/73UN・cosen (7-20)负荷计算中常见的单位有功功率为kW无功功率为kvar视在功率为kVA电流为A电压为kV1.5二项式法确定计算负荷二项式法计算负荷的特点是考虑到了多台电气设备组中有少数容量特别大 的设备的影响。

因此在计算电气设备台数较少,而容量差别较大的低压分支线和 干线时,用需要系数法计算的结果一般偏小,而用二项式方法就比较较合适 1.5.1二项式法计算公式P30=b ・PN+c ・Px (7—21)式中：b・PN——表示用电设备组的平均负荷，其中PN是用电设备组的总容量,其计算方法与需要系数法相同,是电机铭牌功率的总和c・Px——表用电设备组中X台容量最大的设备投入运行时，增加的附加负 荷，其中Px是X台最大容量的设备总容量b・c——是二项式系数其中b是平均负荷系数；C是最大负荷系数总的无功负荷(Q30)、总的视在计算负荷(S30)和总的计算电流(130)与需要 系数法计算公式相同即求出有功计算负荷P30后，可以按照下式求出其余的计算负荷无功计算负荷Q30=P30・tgd (7-22)视在计算负荷S30=P30/cos©计算电流I30 = S30/V3UN式中：tg© 对应于用电设备组cos©的正切值；cos©——用电设备组的平均功率因数UN——用电设备组的额定电压用表(7-2)中可查到b和c值总的无功负荷(Q30)、总的视在计算负荷(S30) 和总的计算电流(130)与需要系数法计算公式相同。

1.5.2用二项式计算的注意事项(1) 当用电设备的总台数n少于表7-2规定的最大容量设备台数X的2倍时, 则其最大容量设备台数X也宜相应减小，建议可以用公式X=n/2，而且按四舍 五入的规则取整数例如有机床电动机组的电动机数只有7台，最大容量设备台 数应取X = 7/2~4,查表7-2得X=52) 如果设备组只有1〜2台设备时，就可以近似认为：P30 = PN (7-22)对于单台电动机，则：计算功率 P30 = PN/n (7-23)(3) 在电气设备台数较少时，cos©应适当地取大一些4) 二项式法只适用于用电设备太数较少时，而且容量的差别又较大的低压干线和低压支线5) 二项式法的系数b, c在表7-2数据适宜于机械加工厂，对建筑工程系数根据尚不足例7-2】采用二项式法计算例7-1机床组的计算负荷比较以上两个例题的计算结果可以看出用二项式法计算的结果要大所以计 算支路线路时宜用二项式法如果用电设备组的设备总台数n小于2x时，则最 大容量设备台数n/2，而且按四舍五入取整数这里的cos©和tg©值是白炽 灯照明的数值，如果是荧光灯照明，则cos©=0.9, tg©=0.48如果是高压 汞灯、钠灯，贝V cos©=0.5，tg©=1.73。

1.5.3供电线路功率损耗的计算1. 线路损耗：当线路短，电阻很小时，功率可以省略，但是变压器的损耗不 能省略线路功率损耗APL = 3 ・I230・R① (7-25)线路无功损耗AQL = 3 ・I230・XL①式中：1230—计算电流(A)；R①一每相导线的电阻，R©=导线长L乘单位长度的电阻R0；XL①一每相感抗，XLQ=导线长L乘单位长度的电感XL0；2. 变压器的损耗估算法：功率损耗 APT = 0.02 ・SNT(7-26)无功损耗 AQT= (0.08〜0.1)SNT式中：APT—变压器的有功损耗；AQT—变压器的无功损耗；SNT—变压器的额定容量1、额定电压原绕组的额定电压是指在原绕组上的正常工线电压值它是根据变压器的绝缘强度和允许的发热条件规定的 副绕组的额定电压是当原绕组所接电压为额定值时，分接开关位于额定分接 头上，变压器空载时，副绕组的线电压单位为伏或千伏2、额定电流 额定电流是根据容许发热条件而规定的满载电流值在三相变压器中，铭 牌上的上所表示的电流数值是变压器原、副边线电流的额定值3、额定容量变压器的额定容量用S来表示，单位为伏安或千伏安一台三相变压器的N容量大小，由它的输出电压U和输出电流I的乘积决定，即三相变压器的额定2N 2N容量S = U I。

额定容量用来反映这台变压器传送最大电功率的能力2 2由于U/U~K, I/I~K，忽略损耗时：1 2 1 2S = U I = U I2 2 1 1当已知一台三相变压器的额定容量及额定电压，可用上式计算该变压器的 额定电流一台变压器在运行过程中，实际输出的有功功率并不一定达到该数值，而是与负载的功率因数有关例如一台s =100千伏安的三相变压器，当负载的功N率因数cosd=0.8时，虽然它的输出电流已达到其额定值I,但变压器所输出N的电功率为：P= U I cos G=S cos © =80 千瓦N N N这个数值要比它的额定容量S小N因此，不能把变压器的实际输出功率P与它的额定容量S混为一谈为用N电设备选择变压器的容量，要根据负载的视在功率计算，即按照负载的额定电压、 额定电流的乘积计算，而不能按照负载所需的有功功率来计算例 有一三相负载，工作时额定工作电压为380伏，电流为26.3安，负载 的功率因数cos © =0.87，求该设备工作时所需变压器的容量及消耗的功率解：用电设备所需变压器的容量由其电压与电流的乘积决定，其值为：S= UI = X380X26.3 = 17.3 千伏安N N而这台变压器消耗的功率为：P= U I cosd=S cosd = 17.3X0.87 = 15. 1 千瓦N N N由上例可见，用电设备工作时所需变压器的容量，由用电设备的视在功率 决定。

因此，在负载消耗功率相同的情况下，负载的功率因数越高，它所需变压 器的容量数值越小也就是说功率因数低的负载接入变压器时，变压器需要提供 给它的电流要大于 功率因数高的负载的电流由于变压器的额定电流决定变压器能够向多大的负载供电输出电流过大， 就会使变压器过热而烧坏绕组如果提高了负载的功率因数，它所需变压器的容 量就会减小，或者说，同一台变压器就可以向更多的负载供电所以提高功率因 数对节约变压器的容量很有意义4、阻抗电压阻抗电压又称为短路电压它标志在额定电流时变压器阻抗压降的大小 通常用它与额定电压 U 的百分比来表示1N5、温升温升是变压器在额定运行状态时允许超过周围环境温度的值，它取决于变 压器所用绝缘材料的等级三相异步电动机的启动 异步电动机启动时，由于静止的转子导体与旋转磁场之间的相对切割速度很 大，因此转子绕组中的电流I很大，但由于转子电路的功率因数cos©2较低，2故启动转矩 T 并不很大通过计算及实际测定，异步电动机启动瞬间的转子电 st流通常可达额定状态时的5〜8倍，由于转子电流是从定子绕组内感应而来的， 从而使定子绕组中的电流也相应增为额定值的4〜7倍一、鼠笼式异步电动机的直接启动 三相鼠笼异步电动机的启动方式有两类，一类是在额定电压下的直接启动和 降低启动电压的降压启动。

所谓的直接启动即是将电动机定子绕组直接接到额定电压的电网上来启动 电动机，或者换句话说就是启动时加在电动机定子绕组上的电压为额定电压通 常认为只需要满足下述三个条件中的一条即可：1、容量在 7.5 千瓦以下的三相异步电动机一般可以采用直接启动2、电动机在启动瞬间造成的电网电压降不大于电源电压正常值的 10%，对 于不经常启动的电动机可放宽到 15%如用户有专用变压器供电，则如电动机容 量小于变压器容量的 20%时，允许频繁启动；小于 30%时，允许不经常启动3、用下面的经验公式来粗估电动机是否可以直接启动I /I <3/4+变压器容量（千伏安）/4X电动机功率（千瓦）st N。
