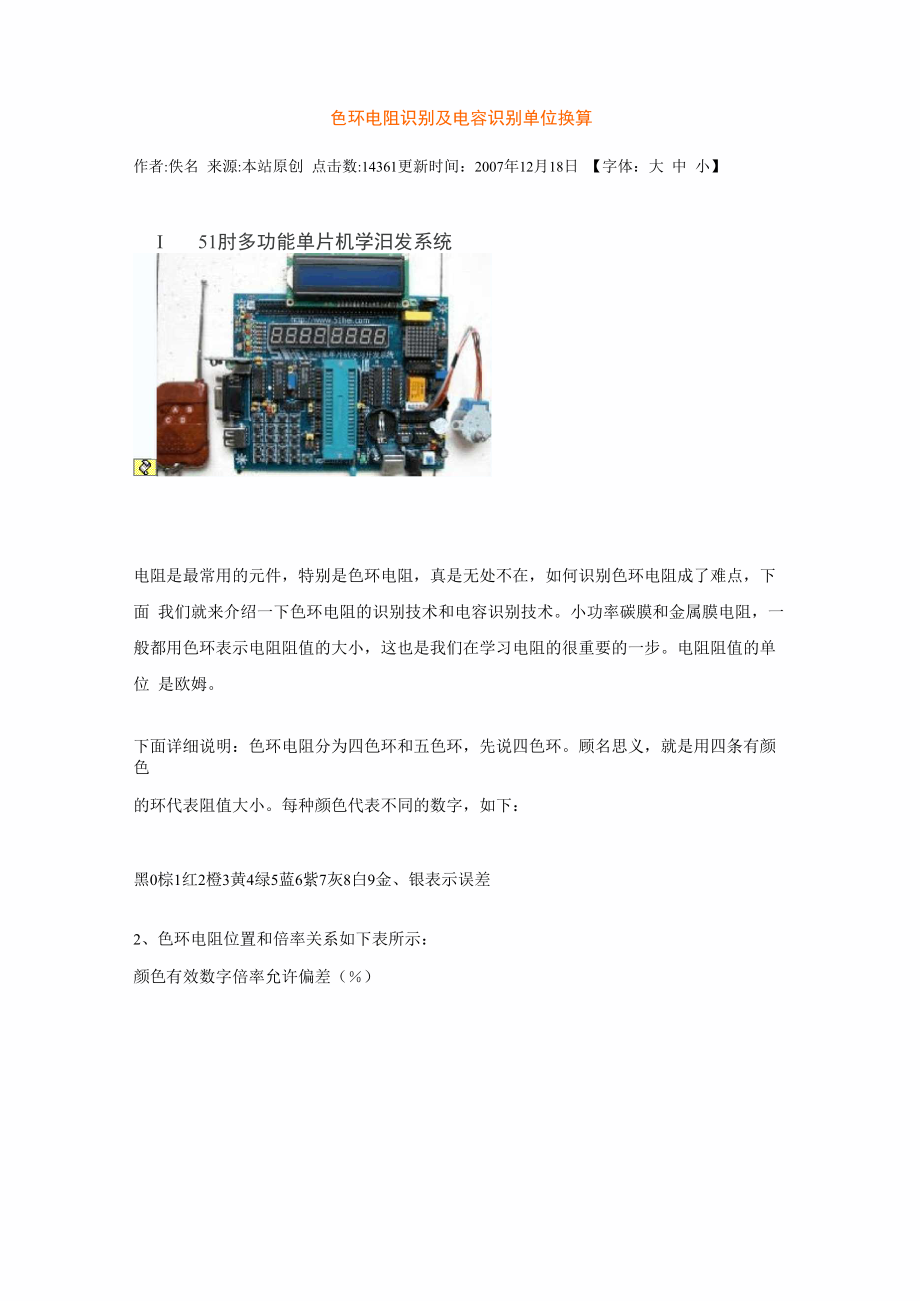

色环电阻识别及电容识别单位换算作者:佚名 来源:本站原创 点击数:14361更新时间：2007年12月18日 【字体：大 中 小】I 51肘多功能单片机学汨发系统电阻是最常用的元件，特别是色环电阻，真是无处不在，如何识别色环电阻成了难点，下面 我们就来介绍一下色环电阻的识别技术和电容识别技术小功率碳膜和金属膜电阻，一 般都用色环表示电阻阻值的大小，这也是我们在学习电阻的很重要的一步电阻阻值的单位 是欧姆下面详细说明：色环电阻分为四色环和五色环，先说四色环顾名思义，就是用四条有颜色的环代表阻值大小每种颜色代表不同的数字，如下：黑0棕1红2橙3黄4绿5蓝6紫7灰8白9金、银表示误差2、色环电阻位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（％）银色 / x0.01 ±10金色 / x0.1 ±5黑色0 +0 /棕色1 x10 ±1红色 2 x100 ±2橙色 3 xlOOO /黄色 4 xlOOOO /绿色 5 xlOOOOO ±0.5蓝色 6 X1000000 ±0.2紫色 7 X10000000 ±0.1灰色 8 X100000000 /白色 9 X1000000000 /电阻各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10的幕数；第四条色环：误差表示。
111例如：电阻色环识别：棕绿红金第一位：1;第二位：5；10的幕为2 （即100）；误差为5%即阻值为：15X100=1500欧=1.5千欧=1.5K如果有不明白，请多看的其他单片机学习方面的资料还有精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下:第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三未数字；第四条色环：阻值乘数的10的幕数；第五条色环：误差（常见是棕色，误差为1%）（可见，四色环电阻误差为5-10%，五色环常为1%,精度提高了）例如：有电阻：黄紫红澄棕 < 色环电阻识别图〉前三位数字是：472第四位表示10的3次方，即1000阻值为：472X1000欧=472千欧（即472K）电阻还有其他好多类型，一般说的电位器，就是阻值可以调节的电阻（简称可调电阻）在以后制作中遇到了再作介绍涤纶电容 电解电容瓷介电容无极电容《电容识别》上图举出了一些例子其中，电解电容有正负之分，其他都没有电容的容量单位为：法（F）、微法（uf），皮法（pf）一般我们不用法做单位，因为它 太大了各单位之间的换算关系为：1F=1000000uf 1uf=1000000pf在使用中，还经常见到单位：nf0 1uf=1000nf 1nf=1000pf电容的容量标识的几种方法：一、 直接标识：如上图的电解电容，容量47uf，电容耐压25vo二、 使用单位nf：如上图的涤纶电容，标称4n7,即4.7nf，转换为pf即为4700pf。
还有的 例如：10n，即 0.01uf； 33n,即 0.033uf后面的63是指电容耐压63v.三、 数学计数法：如上图瓷介电容，标值104，容量就是：10X10000pf=0.1uf.如果标值473, 即为47X1000pf=0.047uf后面的4、3,都表示10的多少次方）又如：332=33X100pf =3300pfo电容的使用，都应该在指定的耐压下工作现在的好多质量不高的产品，就因为使用了耐压 不足的电容而引起故障（常见电容爆裂）一、色环电阻识别技术电阻在电路中用“R”加数字表示，女口： R1表示编号为1的电阻电阻在电路中的主要作用为 分流、限流、分压、偏置等1、参数识别：电阻的单位为欧姆（倍率单位有：千欧（KQ），兆欧（MQ）等换 算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法a、数标法主要用于贴片等小体积的电路，如：472 表示 47X100Q （即 4.7K）； 104 则表示 100K二、电容识别1、 电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）电容是由两片金 属膜紧靠，中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交 流信号的频率和电容量有关容抗XC=1/2nf c （f表示交流信号的频率，C表示电容容量）机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容 等2、 电容识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标 法3种电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法 （nF）、皮法（pF）其中：1法拉=10 3毫法=10 6微法=10 9纳法=10 12皮法容量大的电容其容量值在电容上直接标明，如10 UF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率如：102 表示 10xl02PF=1000PF 224 表示 22xl04PF=0.22 uF3、电容容量误差表符号FGJKLM允许误差 ±1% ±2% ±5% ±10% ±15% ±20%如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。
