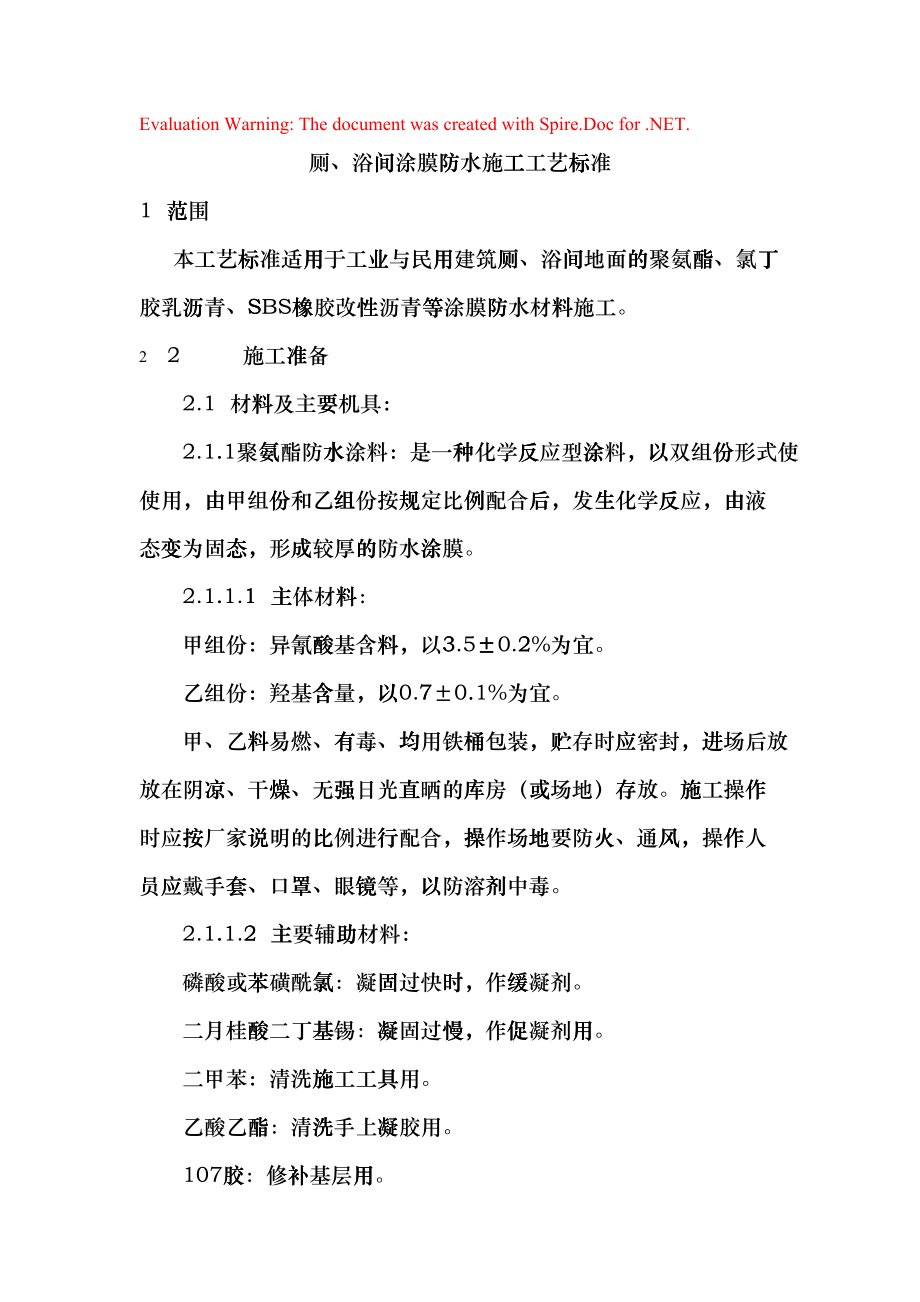

Evaluation Warning: The document was created with Spire.Doc for .NET.厕、浴间间涂膜防防水施工工工艺标标准1 范范围本工艺标标准适用用于工业业与民用用建筑厕厕、浴间间地面的的聚氨酯酯、氯丁丁胶乳沥沥青、SSBS橡橡胶改性性沥青等等涂膜防防水材料料施工2 2 施工准准备2.1 材料料及主要要机具：：2.1..1聚氨氨酯防水水涂料：：是一种种化学反反应型涂涂料，以以双组份份形式使使用，由由甲组份份和乙组组份按规规定比例例配合后后，发生生化学反反应，由由液态变变为固态态，形成成较厚的的防水涂涂膜2.1..1.11 主主体材料料：甲组份：：异氰酸酸基含料料，以33.5±±0.22%为宜乙组份：：羟基含含量，以以0.77±0..1%为宜甲、乙料料易燃、有有毒、均均用铁桶桶包装，贮贮存时应应密封，进进场后放放在阴凉凉、干燥燥、无强强日光直直晒的库库房（或或场地）存存放施施工操作作时应按按厂家说说明的比比例进行行配合，操操作场地地要防火火、通风风，操作作人员应应戴手套套、口罩罩、眼镜镜等，以以防溶剂剂中毒。
2.1..1.22 主主要辅助助材料：：磷酸或苯苯磺酰氯氯：凝固固过快时时，作缓缓凝剂二月桂酸酸二丁基基锡：凝凝固过慢慢，作促促凝剂用用二甲苯：：清洗施施工工具具用乙酸乙酯酯：清洗洗手上凝凝胶用107胶胶：修补补基层用用玻璃丝布布（幅宽宽90ccm，14目）或或无纺布布石渣：фф2mmm左右，粘粘结过渡渡层用水泥：4425号号以上硅硅酸盐水水泥、普普通硅酸酸盐水泥泥或矿渣渣硅酸盐盐水泥，补补基层用用2.1..1.33 聚聚氨酯防防水涂料料，必须须经试验验合格方方能使用用，其技技术性能能应符合合以下要要求：固体含量量：≥93%；抗拉强度度：0..6MPPa以上；；延伸率：：≥3000%；柔度：在在-20℃绕ф20mmm圆棒棒无裂纹纹；耐热性：：在85℃加热5h，涂膜膜无流淌淌和集中中气泡；；不透水水水性：动动水压00.2MMPa恒压1h不透水水2.1..2氯丁丁胶乳沥沥青防水水涂料：：系水乳乳型，以以聚氯丁丁二烯乳乳状液与与乳化石石油沥青青在一定定条件下下均匀掺掺合乳化化后，呈呈深棕色色涂料2.1..2.11 氯氯丁胶乳乳沥青使使用前必必须试验验，其技技术性能能应符合合以下要要求：外观：深深棕色乳乳状液固体含量量：≥43%；粘结强度度：0..67MMPa；柔度：--10℃绕ф10mmm圆棒棒无裂纹纹；耐热性：：80℃，5h无变化化；不透水性性：动水水压0..1MPPa，恒压0.55h不透水水。
2.1..2.22 如如设计要要求加布布时，为为中碱涂涂膜玻璃璃丝布（幅幅宽900cm，14目）或或无纺布布2.1..3 SBSS橡胶改改性沥青青防水涂涂料：是是以沥青青、橡胶胶、合成成树脂为为主要原原料制成成的水乳乳型弹性性沥青防防水材料料在沥沥青中加加入SBBS以后后提高了了沥青的的防水性性和弹性性2.1..3.11 SSBS橡橡胶改性性沥青防防水涂料料，使用用前应经经试验合合格后方方可使用用，其技技术性能能应符合合以下要要求：外观：黑黑色粘稠稠液体；；固体含量量：≥40%；粘结强度度（与水水泥砂浆浆的粘结结强度）：≥0.3MPa；柔度：在在-20℃±2℃以下绕绕ф3mmm金属棒棒半周，涂涂膜无裂裂纹剥落落现象2.1..3.22 玻玻璃丝布布（幅度度90ccm，14目）或或无纺布布2.1..4主要要机具：：电动搅搅拌器、拌拌料桶、油油漆桶、塑塑料刮板板、铁皮皮小刮板板、橡胶胶刮板、弹弹簧秤、油油漆刷（刷刷底胶用用）、滚滚动刷（刷刷底胶用用）、小小抹子、油油工铲刀刀、笤帚帚、消防防器材2.2 作业业条件：：2.2..1穿过过厕浴间间楼板的的所有立立管、套套管均已已做完并并经验收收，管周周围缝隙隙用1﹕2﹕4豆石混混凝土填填塞密实实（楼板板底需支支模板）。
2.2..2厕浴浴间地面面垫层已已做完，向向地漏处处找2%%坡，厚厚度小于于30mmm时用用混合灰灰，大于于30mmm厚用用1﹕6水泥焦焦渣垫层层2.2..3厕浴浴间地面面找平层层已做完完，表面面应抹平平压光、坚坚实平整整，不起起砂，含含水率低低于900%（简简易检测测方法：：在基层层表面上上铺一块块1m2橡胶板板，静置置3～4h，覆盖盖橡胶板板部位无无明显水水印，即即视为含含水率达达到要求求）2.2..4找平平层的泛泛水坡度度应在22%以上上，不得得局部积积水，与与墙交接接处及转转角均要要抹成小小圆角凡凡是靠墙墙的管根根处均抹抹出5%%坡度，避避免此处处存水（图图7-110）2.2..5在基基层做防防水涂料料之前，在在以下部部位用建建筑密封封膏封严严穿过过楼板的的立管四四周、套套管与立立管交接接处、大大便器与与立管接接口处、地地漏上口口四周等等见图图7-111、7-112、7-113、7-1142.2..6厕浴浴间做防防水之间间必须设设置足够够的照明明及通风风设备2.2..7易燃燃、有毒毒的防水水材料要要备有防防火设施施和工作作服、软软底鞋2.2..8操作作温度保保持+5℃以上2.2..9操作作人员应应经过专专业培训训、持上上岗证，先先做样板板间，经经检查验验收合格格后，方方可全面面施工。
3 操操作工艺艺3.1 聚氨氨酯防水水涂料施施工工艺艺流程：：第三层涂膜和粘石渣第一层涂 膜第二层涂 膜细部附加 层 清扫基层层→涂刷底底胶→ → → → 3.1..1清扫扫基层：：用铲刀刀将粘在在找平层层上的灰灰皮除掉掉，用扫扫帚将尘尘土清扫扫干净，尤尤其是管管根、地地漏和排排水口等等部位要要仔细清清理如如有油污污时，应应用钢丝丝刷和砂砂纸刷掉掉表面面必须平平整，凹凹陷处要要用1﹕3水泥砂砂浆找平平3.1..2涂刷刷底胶：：将聚氨氨酯甲、乙乙两组份份和二甲甲苯按11﹕1.5﹕2的比例例（重量量比）配配合搅拌拌均匀，即即可使用用用滚滚动刷或或油漆刷刷蘸底胶胶均匀地地涂刷在在基层表表面，不不得过薄薄也不得得过厚，涂涂刷量以以0.22kg//m2左右为为宜涂涂刷后应应干燥4h以上，才才能进行行下一工工序的操操作3.1..3细部部附加层层：将聚聚氨酯涂涂膜防水水材料按按甲组份份﹕乙组份份=1﹕1.5的比例例混合搅搅拌均匀匀，用油油漆刷蘸蘸涂料在在地漏、管管道根、阴阴阳角和和出水口口等容易易漏水的的薄弱部部位均匀匀涂刷，不不得漏刷刷（地面面与墙面面交接处处，涂膜膜防水拐拐墙上做做1000mm高高）。
3.1..4第一一层涂膜膜：将聚聚氨酯甲甲、乙两两组份和和二甲苯苯按1﹕1.5﹕0.2的比例例（重量量比）配配合后，倒倒入拌料料桶中，用用电动搅搅拌器搅搅拌均匀匀（约5miin），用用橡胶刮刮板或油油漆刷刮刮涂一层层涂料，厚厚度要均均匀一致致，刮涂涂量以0.8～1.00kg//m2为宜，从从内往外外退着操操作3.1..5第二二层涂膜膜：第一一层涂膜膜后，涂涂膜固化化到不粘粘手时，按按第一遍遍材料配配比方法法，进行行第二遍遍涂膜操操作，为为使涂膜膜厚度均均匀，刮刮涂方向向必须与与第一遍遍刮涂方方向垂直直，刮涂涂量与第第一遍同同3.1..6第三三层涂膜膜：第二二层涂膜膜固化后后，仍按按前两遍遍的材料料配比搅搅拌好涂涂膜材料料，进行行第三遍遍刮涂，刮刮涂量以以0.44～0.55kg//m2为宜，涂涂完之后后未固化化时，可可在涂膜膜表面稀稀撒干净净的ф2～ф3mmm粒径的的石渣，以以增加与与水泥砂砂浆覆盖盖层的粘粘结力在操作过过程中根根据当天天操作量量配料，不不得搅拌拌过多如如涂料粘粘度过大大不便涂涂刮时，可可加入少少量二甲甲苯进行行稀释，加加入量不不得大于于乙料的的10%%如甲甲、乙料料混合后后固化过过快，影影响施工工时，可可加入少少许磷酸酸或苯磺磺酰氯化化缓凝剂剂，加入入量不得得大于甲甲料的00.5%%；如涂涂膜固化化太慢，可可加入少少许二月月桂酸二二丁基锡锡作促凝凝剂；但但加入量量不得大大于甲料料的0..3%。
涂膜防水水做完，经经检查验验收合格格后可进进行蓄水水试验，24h无渗漏，可进行面层施工3.2 氯丁丁胶乳沥沥青防水水涂料施施工工艺艺流程：：涂刮氯丁胶乳沥青水腻子细部构造和加强层 基层处理理→ →刮第一一遍涂料料→ → 铺贴玻璃丝布（或无纺布）同时刷二遍涂料刷第四遍涂料刷第三遍涂料 → → →蓄水试试验 3.2..1基层层处理：：先检查查基层水水泥砂浆浆找平层层是否平平整，泛泛水坡度度是否符符合设计计要求，面面层有坑坑凹处时时，用水水泥砂浆浆找平，用用钢丝刷刷扁铲将将粘结在在面层上上的浆皮皮铲掉，最最后用扫扫帚将尘尘土扫干干净3.2..2基层层满刮氯氯丁胶沥沥青水泥泥腻子：：将搅拌拌均匀的的氯丁胶胶乳沥青青防水涂涂料倒入入小桶中中，掺少少许水泥泥搅拌均均匀，用用刮板将将基层满满刮一遍遍管根根和转角角处要厚厚刮并抹抹平整3.2..3第一一遍防水水涂料：：根据每每天使用用量将氯氯丁胶乳乳沥青防防水涂料料倒入小小桶中下下班时将将余料倒倒回大桶桶内保存存，防止止干燥结结膜影响响使用待待基氯丁丁胶乳水水泥腻子子干燥后后，开始始涂刷第第一遍涂涂料，用用油漆刷刷或滚动动刷蘸涂涂料满刷刷一遍，涂涂刷要均均匀，表表面不得得有流淌淌堆积现现象。
3.2..4细部部构造和和加强层层：阴角角、阳角角先做一一道加强强层，即即将玻璃璃丝布（或或无纺布布）铺贴贴于上述述部位，同同时用油油漆刷刷刷氯丁胶胶乳沥青青防水涂涂料要要贴实、刷刷平，不不得有折折皱管子根部部也是先先做加强强层可可将玻璃璃丝布（或或无纺布布）剪成成锯齿形形，铺贴贴在套管管表面，上上端卷入入套管中中，下端端贴实在在管根部部平面上上，同时时刷氯丁丁胶乳沥沥青防水水涂料，贴贴实、刷刷平地漏、蹲蹲坑等与与地面相相交的部部位也先先做二层层加强层层如果墙面面无防水水要求时时，地面面的防水水涂层往往墙面四四周卷起起1000mm高高，也做做加强层层3.2..5铺玻玻璃丝布布（或无无纺布），同同时刷第第二遍涂涂料：细细部构造造层做完完之后，可可进行大大面积涂涂布操作作，将玻玻璃丝布布（或无无纺布）卷卷成圆筒筒，用油油漆刷蘸蘸涂料，边边刷，边边滚动玻玻璃丝布布（或无无纺布）卷卷，边滚滚边铺贴贴，并随随即用毛毛刷将玻玻璃丝布布（或无无纺布）碾碾压平整整，排除除气泡，同同时用刷刷子蘸涂涂料在已已铺好的的玻璃丝丝布（或或无纺布布）上均均匀涂刷刷，使玻玻璃丝布布（或无无纺布）牢牢固的粘粘结在基基层上，不不得有漏漏涂和皱皱折。
一一般平面面施工从从低处向向高处做做，按顺顺水接茬茬从里往往门口做做，先做做水平面面后做垂垂直面，玻玻璃丝布布（或无无纺布）搭搭接不小小于100cm3.2..6第三三遍防水水涂料：：待第二二层涂料料干燥后后，用油油漆刷或或滚动刷刷满刷第第三遍防防水涂料料3.2..7第四四遍防水水涂料：：第三遍遍涂料干干燥后，再再满刷最最后一遍遍涂料，表表面撒一一层粗砂砂，干透透后做蓄蓄水试验验3.2..8蓄水水试验：：防水层层涂刷验验收合格格后，将将地漏堵堵塞，蓄蓄水2ccm高，时时间不少少于244h，若若无渗漏漏为合格格，可进进行面层层施工氯丁胶孔孔沥青防防水涂料料的涂布布遍数和和玻璃丝丝布（或或无纺布布）的层层数，均均根据设设计要求求去操作作，可参参照上述述方法3.3 SBBS橡胶胶改性沥沥青防水水涂料施施工工艺艺流程：：涂刷第一遍涂料细部处理一布二涂 基层处理理→ → →蓄水试试验 3.3..1基层层处理：：同氯丁丁胶乳沥沥青涂料料做法3.3..2涂第第一遍涂涂料：用用油漆刷刷蘸SBBS橡胶胶改性沥沥青防水水涂料，满满涂刷一一遍，要要先上后后下、先先高后低低，涂刷刷均匀，不不得有漏漏刷之处处。
3.3..3细部部处理：：立管根根部、地地漏、蹲蹲坑等部部位与地地面交接接处，均均要细致致地涂刷刷SBSS防水涂涂料，不不得漏刷刷3.3..4一布布二涂：：先将玻玻璃丝布布卷成筒筒，用油油漆刷蘸蘸涂料，边边刷、边边滚动，边边粘贴，随随时用油油漆刷将将布碾平平整，排排除气泡泡，玻璃璃丝布搭搭接长度度不小于于5cmm（如果果需铺二二层布时时，要将将上下搭搭接缝错错开），紧紧跟着油油漆刷在在已铺的的玻璃丝丝布上再再涂刷一一遍涂料料，直到到玻璃丝丝布网眼眼布满涂涂料，刷刷涂料后后不得留留有死折折、气泡泡、翘边边和白茬茬，铺贴贴要平整整3.3..5蓄水水试验：：防水涂涂料按设设计要求求的涂层层涂完后后，经质质量验收收合格，进进行蓄水水试验，临临时将地地漏堵塞塞，门口口处抹挡挡水坎，蓄蓄水2ccm，观观察244h无渗渗漏为合合格，可可进行面面层施工工4 质质量标准准4.1 保证证项目：：4.1..1所用用涂膜防防水材料料的品种种、牌号号及配合合比，应应符合设设计要求求和国家家现行有有关标准准的规定定对防防水涂料料技术性性能四项项指标必必须经试试验室进进行复验验合格后后，方可可使用4.1..2涂膜膜防水层层与预埋埋管件、表表面坡度度等细部部做法，应应符合设设计要求求和施工工规范的的规定，不不得有渗渗漏现象象（蓄水水24hh观察无无渗漏）。
4.1..3找平平层含水水率低于于9%，并并经检查查合格后后，方可可进行防防水层施施工4.2 基本本项目：：4.2..1涂膜膜层涂刷刷均匀，厚厚度满足足设计要要求，不不露底保保护层和和防水层层粘结牢牢固，紧紧密结合合，不得得有损伤伤4.2..2底胶胶和涂料料附加层层的涂刷刷方法、搭搭接收头头，应符符合施工工规范要要求，粘粘结牢固固、紧密密，接缝缝封严，无无空鼓4.2..3表层层如发现现有不合合格之处处，应按按规范要要求重新新涂刷搭搭接，并并经有关关人员认认证4.2..4涂膜膜层不起起泡、不不流淌，平平整无凹凹凸，颜颜色亮度度一致，与与管件、洁洁具、地地脚螺丝丝、地漏漏、排水水口等接接缝严密密，收头头圆滑5 成成品保护护5.1 涂膜膜防水层层操作过过程中；；不得污污染已做做好饰面面的墙壁壁、卫生生洁具、门门窗等5.2 涂膜膜防水层层做完之之后，要要严格加加以保护护，在保保护层未未做之前前，任何何人员不不得进入入，也不不得在卫卫生间内内堆积杂杂物，以以免损坏坏防水层层5.3 地漏漏或排水水口内防防止杂物物塞满，确确保排水水畅通蓄蓄水合格格后，不不要忘记记要将地地漏内清清理干净净。
5.4 面层层进行施施工操作作时，对对突出地地面的管管根、地地漏、排排水口、卫卫生洁具具等与地地面交接接处的涂涂膜不得得碰坏6 应应注意的的质量问问题6.1 涂膜膜防水层层空鼓、有有气泡：：主要是是基层清清理不干干净，底底胶涂刷刷不匀或或者是由由于找平平层潮湿湿，含水水率高于于9%，涂涂刷之前前未进行行含水率率试验，造造成空鼓鼓，严重重者造成成大面积积起鼓包包因此此在涂刷刷防水层层之前，必必须将基基层清理理干净，并并做含水水率试验验6.2 地面面面层做做完后进进行蓄水水试验，有有渗漏现现象：涂涂膜防水水层做完完之后，必必须进行行第一次次蓄水试试验，如如有渗漏漏现象，可可根据渗渗漏具体体部位进进行修补补，甚致致于全部部返工，直直到蓄水水2cmm高，观观察244h不渗渗漏为止止地面面面层做做完之后后，再进进行第二二遍蓄水水试验，观观察244h无渗渗漏为最最终合格格，填写写蓄水检检查记录录6.3 地面面存水排排水不畅畅：主要要原因是是在做地地面垫层层时，没没有按设设计要求求找坡，做做找平层层时也没没有进行行补救措措施，造造成倒坡坡或凹凸凸不平，而而存水因因此在做做涂膜防防水层之之前，先先检查基基层坡度度是否符符合要求求，与设设计不符符时，应应进行处处理后再再做防水水。
6.4 地面面二次蓄蓄水做完完之后，已已合格验验收，但但在竣工工使用后后，蹲坑坑处仍出出现渗漏漏现象：：主要是是蹲坑排排水口与与污水承承插接口口处未连连接严密密，连接接后未用用建筑密密封膏封封密实，造造成使用用后渗漏漏在卫卫生瓷活活安装后后，必须须仔细检检查各接接口处是是否符合合要求，再再进行下下道工序序7 质质量记录录本工艺标标准应具具备以下下质量记记录：7.1 聚氯氯酯、氯氯丁胶乳乳沥青、SBS橡胶改性沥青等防水涂料，必须有生产厂家合格证，北京市科委颁发的防水材料使用认证书，施工单位的技术性能复试试验记录 7.22 防防水涂层层隐检记记录，蓄蓄水试验验检查记记录7.3 防水水涂层分分项工程程质量检检验评定定记录。
