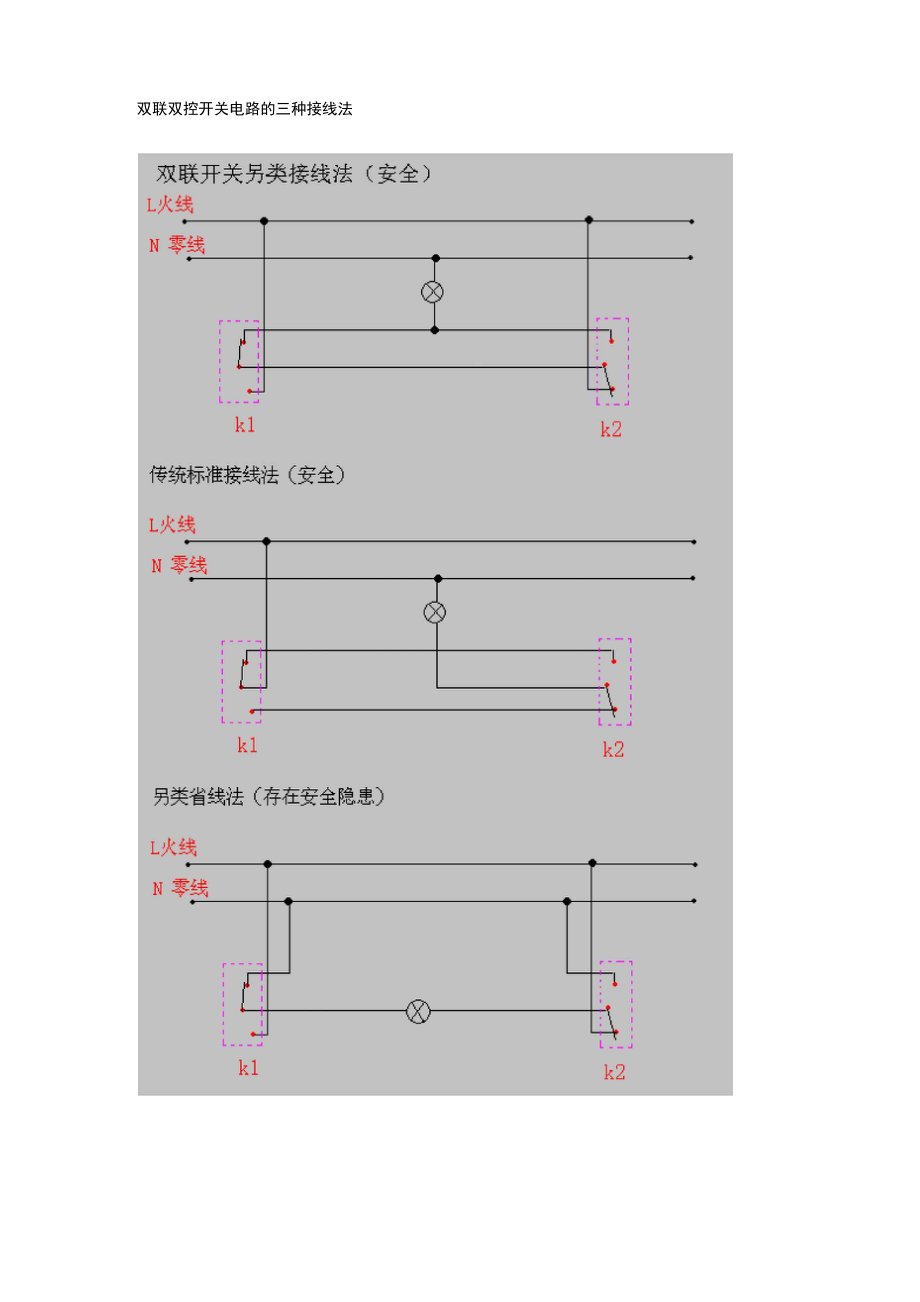

双联双控开关电路的三种接线法第三种方法：双联开关电路另类接线法（两个开关都入火线，安全） 接线要点：1、双联线中的一条必须直接连接两个双联双控开关的中间接线端；2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在 中间接一条分支线与灯的一端连接，灯的另一端接零线3、两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间 的接线端这种电路的布线特点：1、双联专用线中的一条导线，中间引出分支线接于灯的一端传统双联双控 电路是不允许在双联专用线中引出分支线的）2、两个开关都入火线，而且只能接于上接线端（或者下接线端），这就使得灯 亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为 红色双联双控开关的两种接线法传统安全法N 另类省线法〔但安全隐患很大）//红线为火线，青线为零线特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开 关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关 内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后， 这种表现尤为突出因此不提倡使用这种省线法布线。
