寒冷地区化工厂工艺管道防冻保温设计方法

小鹤
实名认证
店铺
DOCX
84.38KB
约9页
文档ID:169986874

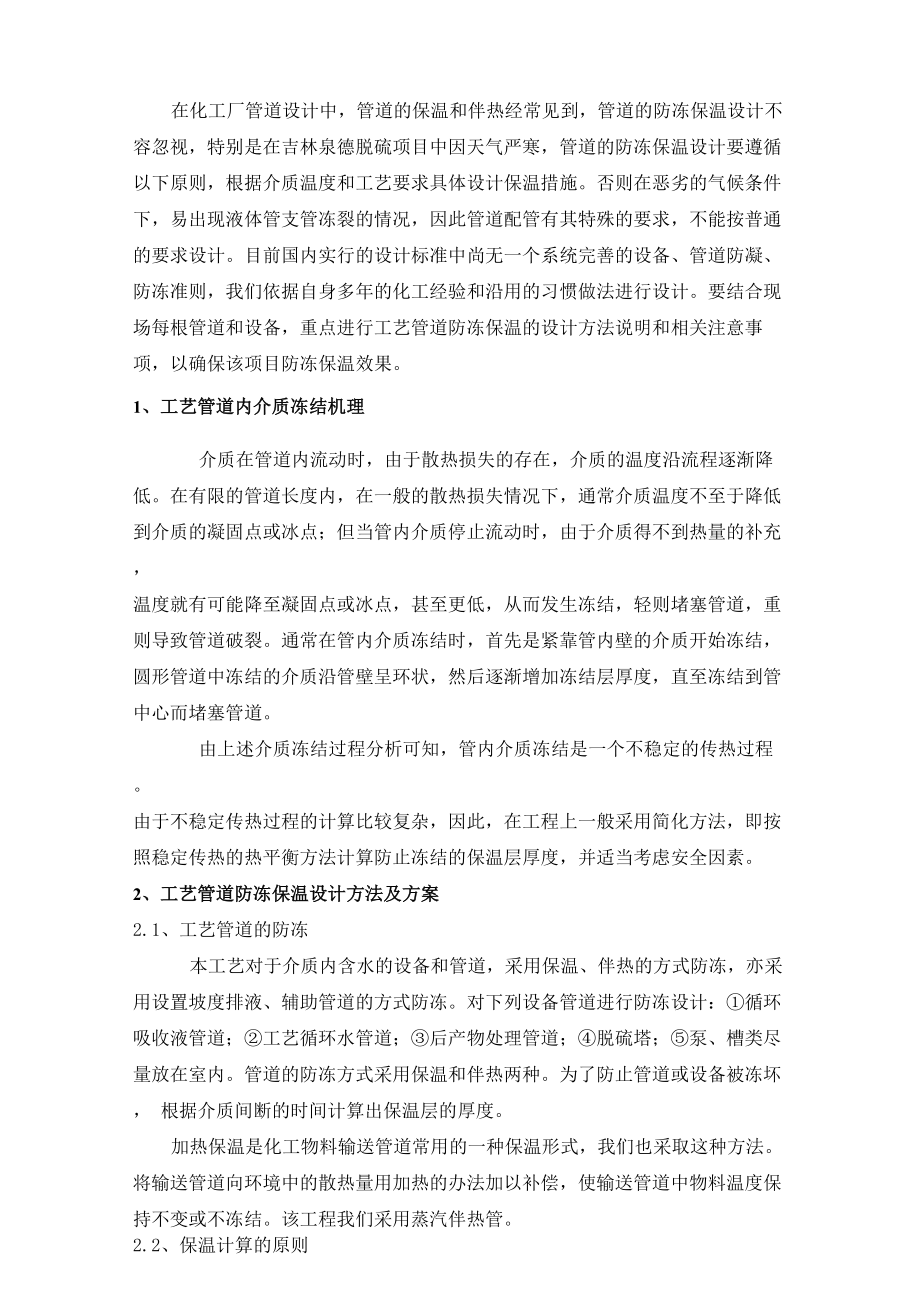

寒冷地区化工厂工艺管道防冻保温设计方法_第1页
1/9

在化工厂管道设计中,管道的保温和伴热经常见到,管道的防冻保温设计不 容忽视,特别是在吉林泉德脱硫项目中因天气严寒,管道的防冻保温设计要遵循 以下原则,根据介质温度和工艺要求具体设计保温措施否则在恶劣的气候条件 下,易出现液体管支管冻裂的情况,因此管道配管有其特殊的要求,不能按普通 的要求设计目前国内实行的设计标准中尚无一个系统完善的设备、管道防凝、 防冻准则,我们依据自身多年的化工经验和沿用的习惯做法进行设计要结合现 场每根管道和设备,重点进行工艺管道防冻保温的设计方法说明和相关注意事 项,以确保该项目防冻保温效果1、工艺管道内介质冻结机理介质在管道内流动时,由于散热损失的存在,介质的温度沿流程逐渐降 低在有限的管道长度内,在一般的散热损失情况下,通常介质温度不至于降低 到介质的凝固点或冰点;但当管内介质停止流动时,由于介质得不到热量的补充, 温度就有可能降至凝固点或冰点,甚至更低,从而发生冻结,轻则堵塞管道,重 则导致管道破裂通常在管内介质冻结时,首先是紧靠管内壁的介质开始冻结, 圆形管道中冻结的介质沿管壁呈环状,然后逐渐增加冻结层厚度,直至冻结到管 中心而堵塞管道由上述介质冻结过程分析可知,管内介质冻结是一个不稳定的传热过程。

由于不稳定传热过程的计算比较复杂,因此,在工程上一般采用简化方法,即按 照稳定传热的热平衡方法计算防止冻结的保温层厚度,并适当考虑安全因素2、工艺管道防冻保温设计方法及方案2.1、工艺管道的防冻本工艺对于介质内含水的设备和管道,采用保温、伴热的方式防冻,亦采 用设置坡度排液、辅助管道的方式防冻对下列设备管道进行防冻设计:①循环 吸收液管道;②工艺循环水管道;③后产物处理管道;④脱硫塔;⑤泵、槽类尽 量放在室内管道的防冻方式采用保温和伴热两种为了防止管道或设备被冻坏, 根据介质间断的时间计算出保温层的厚度加热保温是化工物料输送管道常用的一种保温形式,我们也采取这种方法 将输送管道向环境中的散热量用加热的办法加以补偿,使输送管道中物料温度保 持不变或不冻结该工程我们采用蒸汽伴热管2.2、保温计算的原则保温设计应符合减少散热损失、节约能源、满足工艺要求、保持生产能 力、提高经济效益、改善工作环境等基本原则由于国家标准GB 8175 — 87《设 备及管道保温设计导则》与GB 50264 — 97《工业设备及管道绝热工程设计规范》 的考虑方法不同,故导出2种计算公式GB 8175 — 87专指介质停止流动时的管 道,在计算中取介质在管内允许形成的冻结层截面积为管道总截面积的1/4左 右,管径大时可取大于1 / 4的数值,管径较小时可取小于1 / 4的数值。

对于小 管径的管道,由于其单位容积的散热面积较大,发生冻结的危险较大,因而在计 算中要特别注意加大安全系数GB 50264 — 97考虑到不少物料在温度接近凝固 点时,黏度及流体阻力急剧增加,当贴管壁的物料凝固后还会引起安全阀、止回 阀及仪表管件不能正常工作,故公式中未计入贴附在管壁上物料凝固时放出的热 量2.3、保温层厚度的计算和确定(1) 管道和圆筒形设备外径大于1020mm时,按平面计算保温层厚度(经大 量核算,按圆筒面计算与按平面汁算,其结果基本一致),其余均按圆筒面计算 保温层厚度计算公式和有关参数可在GB 8175 — 87和GB 50264 — 97中查找2) 为了减少保温结构散热损失的保温层厚度,应按“经济厚度”的方法 进行计算,并且其散热损失不得超过GB4272 — 92《设备及管道保温技术通则》 规定的数值3) 设备及管道内介质在允许或指定温度降条件下输送时,保温层厚度按 熟平衡方法计算4) 为延迟管道内介质冻结、凝固的保温层厚度按热平衡方法计算延迟 管道内介质冻结、凝固、结晶的保温厚度计算,应使绝热层厚度满足如下恒等式 要求:3 = 1/2( 口 ^Dq)式中,5为绝热层厚度,m; D为管道外径,m; D为内层绝热层外径,1 0当为单层时即为绝热层外径,m; K为管件及管道支吊架附加热损失系数,K =r r1.1〜1.2(大管径取值应靠下限,反之应靠上限);入为绝热材料在平均温度下的导热系数,W/(m2・°C)。

入的取值应符合下列规定:导热系数应取绝热材料 在平均设计温度下的导热系数,对软质材料应取安装密度下的导热系数T为管 0道的外表面温度,C; T为介质凝固点,C; T为环境温度,C,室外管道应取fr a冬季极端平均最低温度t为介质在管道内不出现冻结的停留时间,h; a为冬 fr s季最多风向平均风速下的放热系数,按公式° 计算式中,W为年平均风速,m/s,当无风速值时可取为11.63 [W/(m2 ・C)];在防冻计算中,风速取冬季最多风向平均风速;V和V为介质体积和管壁体积,m3;pP和P为介质密度和管壁密度,kg / m3; C和C分别为介质热容和管壁热容,Jp p/(kg ・C)相关参数可在GB 50264 — 97附录中查找2.4、保温材料的选择原则(1) 保温材料制品的允许使用温度应高于正常操作时介质的最高温度2) 相同温度范围内有不同材料可供选择时,应选用导热系数小、密度小、造价低、易于施工的材料制品,其经济效益高者应优先选用3) 在高温条件下保温材料可选用复合材料3、防冻保温管道的布置要求和防冻措施所有易冻管道,均要按照防冻要求配管,压缩机、水泵、安全阀、泄压阀、公用工程管道也有其特殊防冻措施,处理方法如下。

3.1、 埋地水管道工业用水管道一般直径较大,且在寒冷地区需考虑防冻,故多采用埋地敷设的方法直径较大的管道一旦发生结冰只是在管道内壁结1圈冰,虽然不会堵塞 管道,但其流量会受到限制,考虑到埋地管道不易清理,通常将其埋至冰冻线以 下,以保证管道内介质不会结冰3.2 冰冻线以上的水管道3.2.1、 布置要求(1) 在寒冷地区埋地敷设的水管道引出地面时,应根据工艺要求,在冷却 水出入口总管上设置切断阀、防冻排水阀和长流水等措施寒冷地区冰冻线以上 水管的防冻管道安装形式见图1〜图4其中,循环水时可采用图1所示防冻措 施;新鲜水附近无回水管道可采用图2或图3所示防冻措施;最冷月平均气温等于或低于0°C地区的循环水、新鲜水等管道可采用图4所示防冻措施(断流时间 过长时需伴热)I離话朮防冻霽道安詭西戎严嬢的北方地12肪冻黄直妄堆膽式r汽爭/r屮止£ao®-mJ立血圈S3新鮮水崗址无回木的防硃骨遺餐藐時式Nd z1 BB-4 10塗月平均气强w卩乜地区的肪冻營道(2) 设备管道阀门处应设置防冻排液阀和防冻循环旁通管,以便在停工或检修时,将设备和管内的存水排净,以避免冻裂设备防冻循环旁通管和防冻排 液阀应尽量靠近阀门,而且也需保温防冻。

3) 任何介质的管线,在任何场所都不设有“盲肠”管段,以避免管内介质冻结、凝固、局部腐蚀及吹扫不净等架空敷设的水管道应避免死端、盲肠、袋状管段,可以将有易冻管道的盲端改至最短,或将盲肠管段改造为假管支撑, 对难以避免的袋状管段应考虑设置低点排液阀图£右驕營義改为蝦诗支據3.2.2防冻措施(1) 为防止室外地上管道不使用时发生管道冻裂,应设置排水阀平时没 有水流动的管道,如孔板流量计的仪表管,应设置蒸汽伴热管,以防冻结2) 在装置运行时有可能暂时停车的设备,其冷却水管道的切断阀采用阀 门保温箱或对阀门伴热的方法防冻3) 安装在垂直管道上的切断阀或止回阀的出口排放阀应尽量靠近切断 阀或止回阀,若有可能可在阀体上排放4) 泵或压缩机的冷却水排放管道应设置成坡向管道,并将其沿坡向接至 回水或下水管道3.3、 压缩机入口管道压缩机入口管道的防冻多采用热水或蒸汽伴热以及外敷保温层的方法 当然,伴热保温也是相对的,其热量是否满足要求还需考察其他因素如果环境 温度太低,可将压缩机放置在压缩机房内,采取统一供暖的方式这时的压缩机 入口管道可以不防冻,但暴露在室外的入门管道仍需保温防冻3.4、 水泵水泵的防冻常采用在泵的进、出口管道设置旁通管道的方式。

为防止备 用泵内介质冻结凝固,可采用配置设有限流孔板的防冻循环管道,使流体从备用 泵的防冻循环管道经泵体返回入口管一般防冻循环管道设置在泵出口切断阀前 与泵出口之间,限流孔板须经过核 , 算,防冻管线仍需保温水泵防冻管道装形式如图所示的安图6水泵防冻管线的设计图6中启用泵的出口端(C和B)压力应大于入口端(A)的压力,备用泵的 出口端(D)压力小于B点的压力由于止回阀的存在,使得止回阀上段至B点处 有积液,因此设置了旁通线,使积液从B端通过旁通线流经泵返回A点,以此达 到防冻的目的3.5、 安全阀、泄压阀所有易冻介质或安全阀蒸汽放空、蒸汽放空阀放空后易产生冷凝液(无害)介质,应在靠近安全阀出口管底部处开设©8 mm泪孔,以防止安全阀出口结冰 引起憋压爆炸若泄压阀排放至密闭系统,并且在最低环境温度下泄放总管中的 气体有可能冷凝时,应在泄压阀的排出口凝液可能有积聚的部分伴热配管应从 泄压阀出口坡向泄压总管,绝对避免出现“袋形”,否则气体凝液将冻结在泄压 阀出口管道内而引起阻寒,从而导致泄压不畅,发生事故3.6、 公用工程物料管道公用工程物料管道的防冻一般只是防止凝液的积聚,在工业装置中不仅 要采取保温的方式防冻,还要在适当的位置设置排放阀或疏水阀等,以便及时将 产生的凝液排放掉。

3.6.1、 蒸汽管道(1) 过热蒸汽管道上的低点应设置排放阀,阀的位置应靠近蒸汽主管2) 饱和蒸汽管道上有可能积聚冷凝水的低点或末端需设置疏水阀如果 蒸汽分配集合管和冷凝液集合管在靠近主管的地方,则应设置切断阀或止回阀, 且阀门要水平设置蒸汽伴热的每根支管末端应设置分液包和疏水阀,在蒸汽可 能积聚凝液的低点要设置排放阀,以便在系统停止供气时,凝液能及时导出,避 免冻结在管道内3) 蒸汽伴管在回冷凝液收集站时应尽量减少液袋(蒸汽伴管液袋是蒸汽 伴管结冻的主要原因),在不可避免的伴管液袋中,液袋高度按规范不能超4m 1个伴管最多只能有1个液袋,不能按规范可允许几个液袋同时存在3.6.2、 消防管(1) 设备的安全喷淋系统应在供水阀下游侧设置排放阀,当系统停止供水时应能排净,管道内不得留存液体,以免在冬季将管道冻裂2) 事故淋浴洗眼设施应尽量设在室内,如果必须设在室外时,应靠近建筑物的墙边安装,供水管道及其阀门应安装在建筑物内3.6.3、空气系统管道装置内空气系统(工厂空气和仪表空气)是管道防冻保温容易忽略的地 方,因为工厂空气和仪表空气介质中含有少量水蒸气防冻处理方法是在缓冲罐 底部管口导淋阀后增加疏水阀或在缓冲罐底部增加伴热,在空气经过过滤器、分 离器时,其中的水蒸气就会凝结积留在设备底部。

缓冲罐需设置排放阀以排除凝 液在空气系统管道的低点有可能积聚冷凝水的地方也应设置排放阀3.7、放空和导淋在通常的设计中,放空阀和导淋阀前短管按规范其长度为75〜100 mm,根据笔者在神华煤气化工程现场和其他北方工程现场经验证明,放空阀和导淋阀 前短管长度在75〜100 mm时经常出现冻结现象,应采用小于50 mm的短管为宜, 且焊接时必须采用有效的冷却措施4、结语(1) 化工厂工艺管道的防冻保温有其特有的处理方法工艺管道多采用蒸 汽或热水伴热防冻,保温防冻也是经常采用的方式之一2) 如果管道中的介质具有足够的显热,可利用保温层减少介质自身热量 的损失,以此保证物料在管道内不至因黏度过大而滞流3) 以往公用工程物料管道和水管道多是采用设置排液装置来达到防冻 的目的,随着化工装置的规模越来越大,操作人性化要求间歇操作时间过长的公 用工程管道也应采用伴热保温的方式4) 我们本着合理设计、节约能源的原则,对整个装置的防冻统一考虑,在重点环节上多下功大,以确保化工装置顺利过冬。
