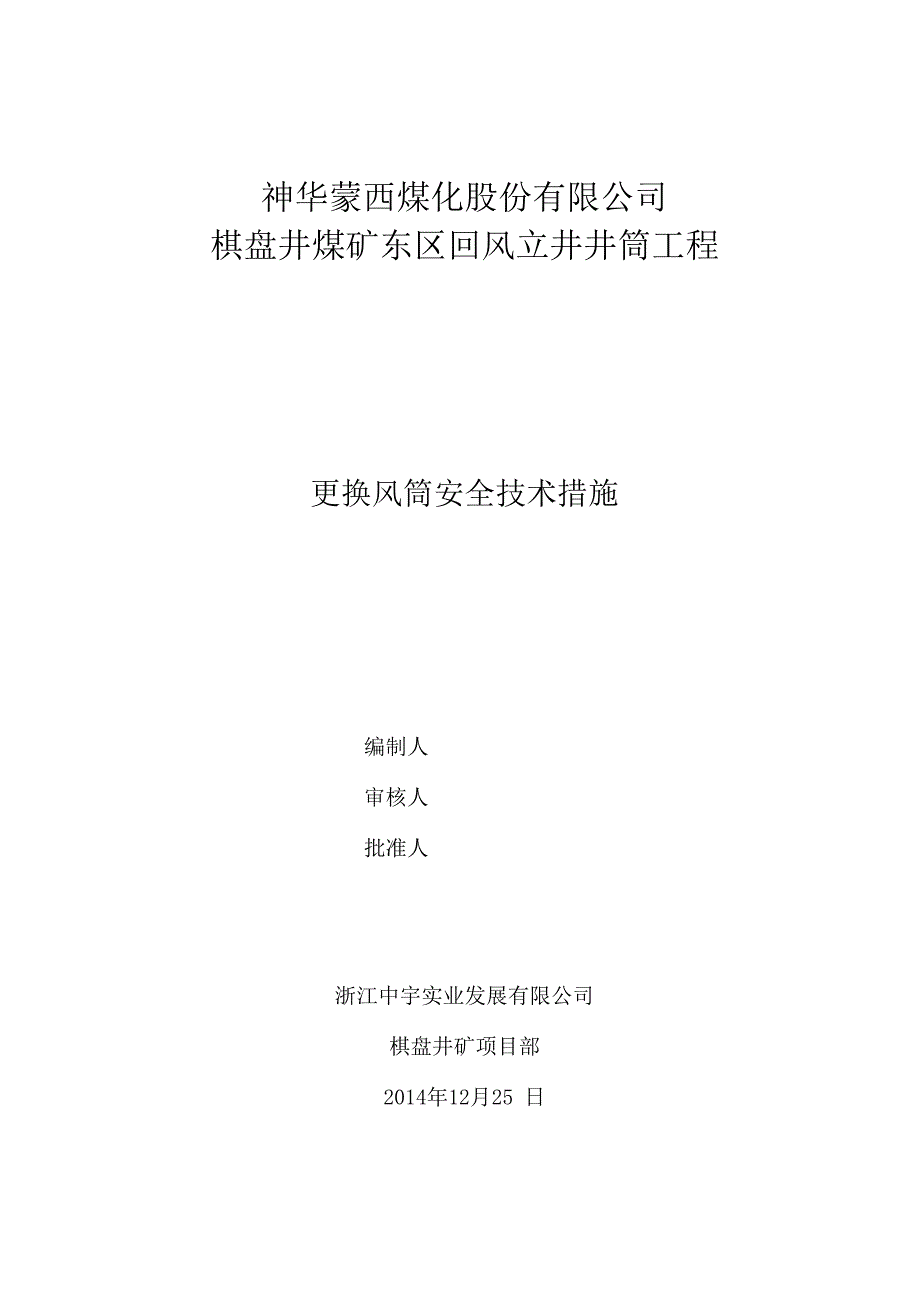

神华蒙西煤化股份有限公司棋盘井煤矿东区回风立井井筒工程更换风筒安全技术措施编制人审核人批准人浙江中宇实业发展有限公司棋盘井矿项目部2014年12月25 日更换风筒安全技术措施棋盘井煤矿东区回风立井已施工完毕，由于天气进入冬期，空气 温度比较低，井筒内水蒸气遇到风筒内的冷空气而凝固到风筒内，造 成冰块坠落，将风筒不同程度的损坏，又风筒个别不直，经项目部研 究决定，需要将回风立井井筒风筒全部进行更换，为了保证安全顺利 更换风筒，特编制本安全措施进行指导作业，所有作业人员要严格按 本措施执行一、更换风筒作业流程1、拆除旧风筒为防止风筒内有冰块，在拆除风筒前，派专人进行敲打风筒，将 风筒内的冰块全部处理拆除风筒自下而上进行拆除时，为了保证风筒拆除方便，风机 开为单机送风拆除时，用吊桶进行回收将伞帽放至井口，3 人进行配合，一 人用长1.5m的钢筋钩子将吊桶钩到风筒附近，用长1m的钢丝绳将风 筒钢丝绳与吊桶进行连接，保证吊桶不在摆动，其余两人进行拆除风 筒作业，一节风筒有2处连接点，每拆除一节风筒，将风筒放在吊桶 内拆除 3 节后，送往地面将旧风筒全部拆除完毕后，进行挂新风筒2、挂设新风筒挂设新风筒自上而下进行。
挂设时，为了保证风筒挂设方便，风机开为单机送风挂设风筒为800mm，每节长10m挂设风筒前，地面将风筒摆顺放到吊桶内，每次3 节风筒，将伞 帽放至井口，3人进行配合，一人用长1.5m的钢筋钩子将吊桶钩到 风筒附近，用长lm的钢丝绳将风筒钢丝绳与吊桶进行连接，保证吊 桶不在摆动，其余两人进行挂设风筒作业，一节风筒有2 处连接点， 每挂设一节风筒，向下延伸10m每处连接点用8#铁丝与卡子进行与 风筒钢丝绳进行连接，风筒用①10mm钢丝绳，从井口悬吊到井底， 每 50m 与井壁节进行固定风筒连接时，为了保证井壁水不向风筒内流，下部风筒穿在上部 风筒内，再进行连接固定依次向下挂设二、危险源辨识及分析评估风筒提升、下放危险源辨识及处理措施表序号施工 工序危险源风险 评估处理措施1风筒 提 升、 下放1、风筒未绑扎牢靠中等1•开好班前会，进行分析评估2.当班班长要现场支护进行施工22、绞车速度过快中等1. 定期对绞车司机进行岗位专项培训；2. 严格按照规定速度进行操作；3. 当班领导应经行绞车房盯防33、风筒未能有效 的安装中等1•先确定风筒安装长度，再进行风筒的加工2.班组长对施工人员进行有效的交底。
3•风筒接头要安装牢靠44、信号不准确重大1•定期安排信号工进行专业知识的培训，增强安 全意识2.当班班长发现未按规定作业对其进行相应处 理55、风筒破裂口重大定期不定期的对风筒进行检查，发现有露风现 象，及时进行更换电钳检修工危险源及预防措施表电钳检修岗位危害因素风险评估预防控制措施未停电闭锁，人员误操作导致误启动造 成设备周围及作业人员伤害中等先停电后闭锁，严禁带电检修，闭锁钥匙由 专人保管检修人员未撒出，指挥或操作失误而开 机，造成作业人员伤害中等检修完毕后进行检杳，确认检修人员撤出后， 方可开机未将电气设备停到顶帮完整的地点，在 检修过程中，发生磷皮，滑石及片帮煤 冒落伤人中等停机后，要进行敲帮问顶，发现问题及时处 理接线不合格，影响供电安全中等电缆节线处在用绝缘胶布包好后，再进行冷 补断路器未断开，误起动截割头，伤人中等再将电气设备停电由专职司机进行操作并 保管好遥控器吊链吊挂不当或发生断裂,使人员受伤中等吊具使用前进行完好检查用起吊环将吊具 与锚固良好的锚杆连接保护装置不全或不可靠造成人员设备损 坏中等由专职电工进行安装延伸并负责调试未验放电，带电作业造成人员触电伤害中等停电后用电笔进行检验，无误后再进行对地 放电。
送电前，未进行绝缘检测，造成漏电、 短路损坏设备、伤人中等由专职的电钳工进行绝缘测试合格后，方可 送电1、 电缆不起吊造成损坏；2、 装载机清理浮煤时人员站在装载机两 狈0,造成人员挤伤重大1、 电缆必须起吊；2、 装载机清理浮煤时人员严禁站在装载机行 车区域；严格执行“行人不行车”制度1、 打眼时手握钻杆造成人员伤害2、 装载机误动作造成人员伤害中等1、 打钻时严禁手握钻杆2、 装载机行走前必须发出警示，行走时装载 机上严禁站人移动电缆框时电缆框两侧站人造成人员 挤伤重大移动电缆框时电缆框两侧严禁站人电缆吊挂不平直，造成电缆交叉；中等电缆吊挂必须平直；1、 延伸闭锁线时接头未包裹，水、泥进 入接头，造成通讯效果差；2、 闭锁线扭劲，吊挂不平直重大1、 延伸的闭锁线接头必须包裹；2、 闭锁线不得扭劲绞车司机司机危险源及预防措施绞车司机岗位危害因素风险评 估预防控制措施1.绞车行驶中挤伤人中等1•行驶路线行车不行人，行人不行车中等2.在行车区域外设置警示杆中等3.绞车上装声光报警中等4•对司机进行培训2.绞车运行碰伤人和损坏设备中等1.开机前检查和确认周围有无人2.由专职司机操作3.绞车安设不到位造成的伤害。
中等绞车安设牢固、可靠安装工危险源及预防措施表岗位危害因素风险评 估预防控制措施搬运过程中配合不当中等1.作业前进行危险源辨识2•要有人指挥高空作业不系安全带中等需要有专人进行检查，咼空作业必须系安全带未按照要求配合材料中等技术人员对施工人员进行技术交底，严格按照要求进 行适配材料质量不符合要求中等1•对材料进行检测；2•把好进场材料的合格标准登高作业危险源及预防措施表冈位危害因素风险评估预防控制措施提升吊桶不合格中等1•使用的吊桶必须完好可靠；2•平台要有专人看管；3•吊桶吊钩必须符合要求登高未佩戴保险带或保险带另一端未固定牢靠中等1•超过2m高的平台，必须佩戴保险带；2•必须佩戴合格的保险带；3•必须佩戴的方法可靠人员登高未站牢靠中等1•平台有人扶持；2•梯子牢固可靠；3•必须佩戴安全带信号把钩工危险源及预防措施表岗位危害因素风险评估预防控制措施乘车人员未按要求乘坐中等乘车人员乘车时，不得将身体的任意部位的所携带的工 具和零件超出车身外乘车人员不得在车厢内站力，嬉戏，打闹.乘车人员必须等车辆停稳后方可按次序上下车,不得扒 车,跳车.中等行车时人车司机必须坐在人车运行方向的第一节车的 第一个座位上，注意燎望，随时做好正常停车和紧急手 动落闸停车的准备。
线路或巷道遇有障碍物，或有其它危险情况时，已发出 停车信号绞车没有停车能够或来不及通知绞车司机时， 必须果断地扳动手闸停车绞车失控，人车下行速度超过正常速度时（即带绳跑车） 必须果断地扳动手闸停车中等接班后检杳人车的各部件、钩头和接头（钩头与钢丝绳 的连接）、连接装置、手动落闸机构等，特别要使人车 自动落闸机构闭锁处于打开位置;检杳制动装置是否灵 活可靠，一切检查合格后才能运行检杳乘车秩序，乘员应坐好，不得超员；人车联接处， 严禁站人，人车的安全防护链必须挂好安检员危险源及预防措施表岗位危害因素风险评估预防控制措施未全面掌握本单位安全管理 制度，监督不到位造成人员 伤害中等认真学习全面掌握各项安全规章制度，并严格执行对“三违”现象未进行制止 造成人员伤害中等对在岗期间查处的“三违”现象要立即制止，并按矿 安全管理条例进行处罚，情节严重的要组织追查处理不熟悉安全专业知识，不能 有效识别生产现场安全隐 患，造成人员伤害中等加强本岗位专业知识学习，全面辨识各类安全隐患 检杳乘车秩序，乘员应坐好，不得超员；人车联接处, 严禁站人，人车的安全防护链必须挂好随身携带的便携仪不完好， 不能及时发现瓦斯等有害气 体超限，造成窒息、中毒、 燃烧或爆炸中等便携仪完好，随时进行检查。
瓦检员危险源及预防措施表岗位危害因素风险评估预防控制措施岗位危害因素 预防控制措施不按规定测量或测量不准 确，造成窒息、中毒中等1. 入井前必须对所携带的仪器进行检查不符合要求及 时更换2. 定期检修标校3. 按规定测点进行测量设备运行区域内检测瓦斯， 未米取防护措施，导致伤人中等严格执行“行人不行车，行车不行人”制度进入盲巷未按规定检查有害 气体，造成窒息、中毒、爆 炸中等1. 进入盲巷时，必须两人一前一后边走边检查有害气 体2. 当瓦斯、一氧化碳浓度达到3%或氧气浓度低于18% 时，立即停止前进并退出，设警戒，并汇报排放瓦斯失误，造成瓦斯熏 人、燃烧、爆炸中等1.检查局扇及开关附近瓦斯浓度2•瓦斯流经路线停电、撤人、设警戒3•限量排放严禁一风吹，严格执行“三级排放”制度跟班队长危险源及预防措施表岗位危害因素风险评估预防控制措施工作安排不到位，造成人员 伤害中等及时了解工作面的安全状况和生产状况交接班时，安全隐患交待不 清，造成人员伤害中等严格执行交接班制度安全隐患不及时处理，造成 人员伤害中等严格执行四不生产原则（不安全不生产、安全措施不 落实不生产、隐患不排除不生产、质量不达标不生产）。
指挥不当，造成人员伤害中等严格执行煤矿三大规程和矿上的各项规早制度入井便携仪不完好，导致有 害气体测量不准确，造成窒 息、中毒中等1. 入井前必须对所携带的仪器进行检查不符合要求及 时更换2. 定期检修标校瓦斯超限造成窒息、燃烧或 爆炸中等瓦斯超限后，立即停电、撤人、设警戒，同时汇报进入盲巷未按规定检查有害 气体，造成窒息、中毒、爆 炸中等1.进入盲巷时，必须两人一前一后边走边检查有害气 体2•当瓦斯、一氧化碳浓度达到3%或氧气浓度低于18% 时，立即停止前进并退出，设警戒，并汇报异常情况撤人、汇报、采取 措施不及时，造成人员伤亡中等1. 出现异常情况严格执行应急预案2. 事故发生后，立即将事故汇报调度室,情况紧急时可 按避灾路线撤离三、更换风筒安全技术措施1、更换前，将风筒内、外的杂物全部进行清理2、在更换风筒前，将进行全面的检查检查钢丝绳与井壁是否 连接牢靠，钢丝绳是否结实可靠3、本次更换将对风筒全部更换，更换时现拆、后挂4、本次更换自上而下进行挂设、自下而上拆除5、更换时需将吊桶伞帽搁置在井口，吊桶直接入井更换发信号 时，施工人员直接敲打吊桶发出信号，执行“一停、二上、三下”的 信号原则。
6、 施工人员乘坐吊桶下到需更换风筒的位置，先用长1.5m①18 钢筋制作的钩子将吊桶钩到施工位置，用lm钢丝绳及安全带把吊桶 固定在井壁风筒钢丝绳上，施工人员将安全带生根到吊桶上，在更换 时，施工人员禁止重心升出吊桶，施工人员3人进行配合施工7、 拆除风筒时，将下端风筒收到吊桶内，在拆除上端口，拆开后， 直接将风筒放在吊桶内挂设时，先挂设上端的，随着吊桶下放，风筒顺到钢丝绳的位置， 再进行固定。
