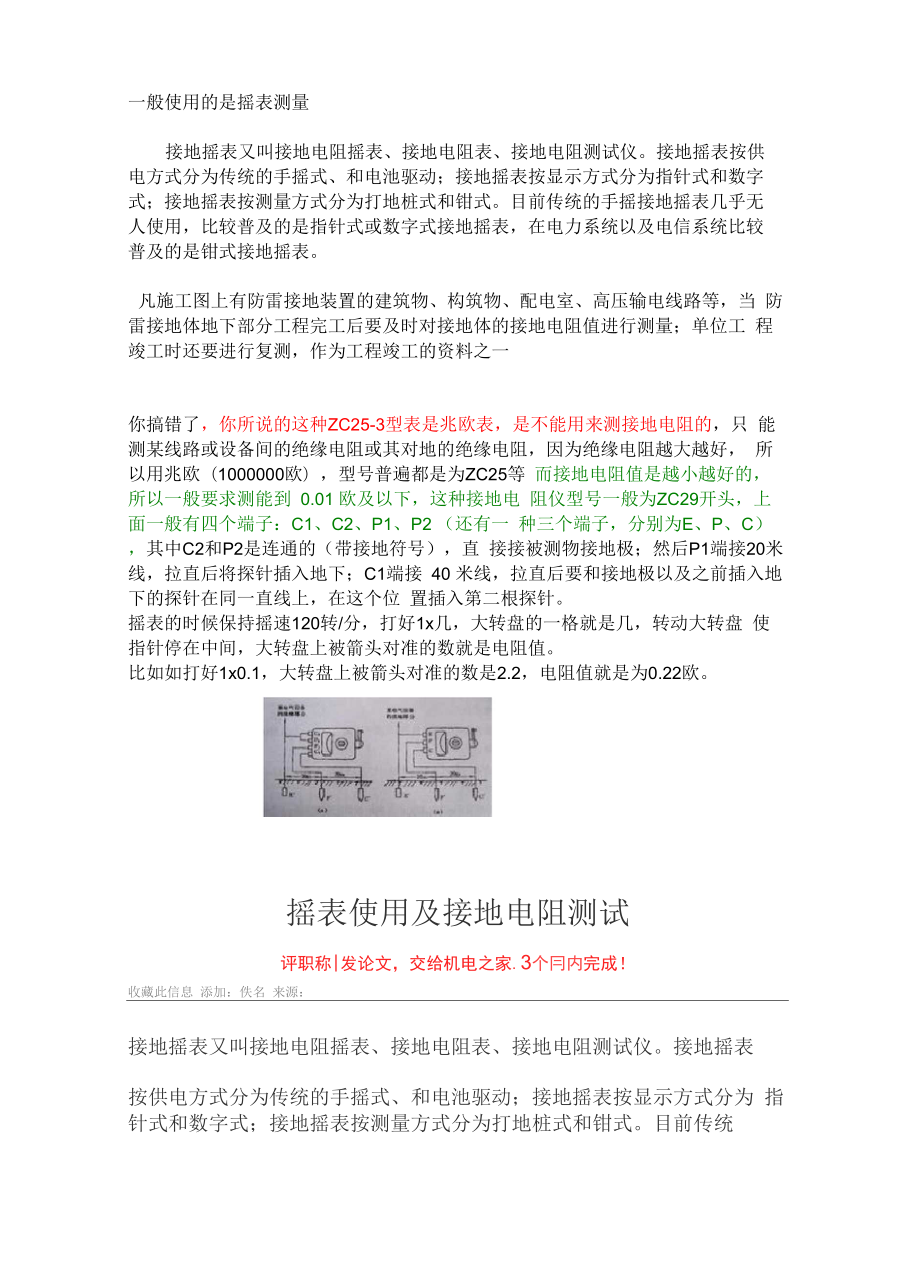

一般使用的是摇表测量接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪接地摇表按供 电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字 式；接地摇表按测量方式分为打地桩式和钳式目前传统的手摇接地摇表几乎无 人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较 普及的是钳式接地摇表凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当 防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工 程竣工时还要进行复测，作为工程竣工的资料之一你搞错了，你所说的这种ZC25-3型表是兆欧表，是不能用来测接地电阻的，只 能测某线路或设备间的绝缘电阻或其对地的绝缘电阻，因为绝缘电阻越大越好， 所以用兆欧（1000000欧），型号普遍都是为ZC25等 而接地电阻值是越小越好的，所以一般要求测能到 0.01 欧及以下，这种接地电 阻仪型号一般为ZC29开头，上面一般有四个端子：C1、C2、P1、P2 （还有一 种三个端子，分别为E、P、C），其中C2和P2是连通的（带接地符号），直 接接被测物接地极；然后P1端接20米线，拉直后将探针插入地下；C1端接 40 米线，拉直后要和接地极以及之前插入地下的探针在同一直线上，在这个位 置插入第二根探针。
摇表的时候保持摇速120转/分，打好1x几，大转盘的一格就是几，转动大转盘 使指针停在中间，大转盘上被箭头对准的数就是电阻值比如如打好1x0.1，大转盘上被箭头对准的数是2.2，电阻值就是为0.22欧摇表使用及接地电阻测试评职称|发论文，交给机电之家.3个冃内完成！收藏此信息 添加：佚名 来源：接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为 指针式和数字式；接地摇表按测量方式分为打地桩式和钳式目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇 表，在电力系统以及电信系统比较普及的是钳式接地摇表凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线 路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值 进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一 以 ZC29B-2 型摇表测试方法如下：(1) 在 E－E 两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上 测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个 E 接线柱接屏蔽。
2) P 柱接随仪表配来的 20m 纯铜导线，导线另一端接插针3) C 柱接随仪表配来的 40m 纯铜导线，导线的另一端接插针22 接地电阻测试仪设置的技术要求(1) 接地电阻测试仪应放置在离测试点1〜3m处，放置应平稳，便于操作2) 每个接线头的接线柱都必须接触良好，连接牢固3) 两个接地极插针应设置在离待测接地体左右分别为20m和40m 的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上4) 不得用其他导线代替随仪表配置来的5m、20m, 40m长的纯铜导 线5) 如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹 角最小不得小于120°，更不可同方向设置6) 两插针设置的土质必须坚实，不能设置在泥地、回填土、树根 旁、草丛等位置7) 雨后连续7个晴天后才能进行接地电阻的测试8) 待测接地体应先进行除锈等处理，以保证可靠的电气连接3 接地电阻测试仪的操作要领(1) 测试仪设置符合规范后才开始接地电阻值的测量2) 测量前，接地电阻档位旋钮应旋在最大档位即xlO档位，调节 接地电阻值旋钮应放置在6〜7Q位置3) 缓慢转动手柄，若检流表指针从中间的0平衡点迅速向右偏转， 说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前， 可将档位选择转到x0 1档位。
4) 通过步骤(3)选择后，缓慢转动手柄，检流表指针从0平衡点向 右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋 钮应缓慢顺时针转动，当检流表指针归0时，逐渐加快手柄转速，使手 柄转速达到120转／分，此时接地电阻 指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值如果检 流表指针缓慢向左偏转，说明接地电阻旋钮所处在的阻值小于实际接地 阻值，可缓慢逆时针旋转，调大仪表电阻指示值5) 如果缓慢转动手柄时，检流表指针跳动不定，说明两支接地插 针设置的地面土质不密实或有某个接头接触点接触不良，此时应重新检 查两插针设置的地面或各接头6) 用接地电阻测量仪测量静压桩的接地电阻时，检流表指针在0 点处有微小的左右摆动是正常的7) 当检流表指针缓慢移到0平衡点时，才能加快仪表发电机的手 柄，手柄额定转速为120转／分严禁在检流表指针仍有较大偏转时加 快手柄的旋转速度8) 测量仪表使用后阻值档位要放置在最大位置即xlO档位整理好三条随仪表配置来的测试导线，清理两插针上的脏物，装袋收藏 接地要求和接地电阻标准：交流电气装置的接地应符合下列规定：1当配电变压器高压侧工作于小电阻接地系统时，保护接地网的接地电 阻应符合下式要求：RW2000 /I (12. 4. 1—1)式中R——考虑到季节变化的最大接地电阻(Q)；I――计算用的流经接地网的人地短路电流(A)。
2当配电变压器高压侧工作于不接地系统时，电气装置的接地电阻应符 合下列要求：1) 高压与低压电气装置共用的接地网的接地电阻应符合下式要求，且不宜超过4Q：RW120/I (12. 4. 1—2)2) 仅用于高压电气装置的接地网的接地电阻应符合下 式要求，且不宜超过100,：尺W250 /I (12. 4. 1-3)式中R——考虑到季节变化的最大接地电阻(Q)；I —计算用的接地故障电流(A)3在中性点经消弧线圈接地的电力网中，当接地网的接地电阻按本规范公式＜12.4.1—2)、(12.4.1—3)计算时，接地故障电 流应按下列规定取值：1) 对装有消弧线圈的变电所或电气装置的接地网，其计算电流应为接在 同一接地网中同一电力网各消弧线圈额定电流总和的1.25倍；2) 对不装消弧线圈的变电所或电气装置，计算电流应为电力网中断开最 大一台消弧线圈时最大可能残余电流，并不得小于3 0A 4在高土壤电阻率地区，当接地网的接地电阻达到上述规定值，技术经济不合理时，电气装置的接地电阻可提高到30Q,变电所接地网的接地 电阻可提高到15Q，但应符合本规范第12.6. 1条的要求低压系统中，配电变压器中性点的接地电阻不宜超过4Q。
高土壤电阻 率地区，当达到上述接地电阻值困难时，可采用网格式接地网，但应满 足本规范第12.6.1条的要求配电装置的接地电阻应符合下列规定：1当向建筑物供电的配电变压器安装在该建筑物外时，应符合下列规 定： 1)对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系 统，当该变压器的保护接地接地网的接地电阻符合公式(12．4．3)要求 且不超过4Q时，低压系统电源接地点可与该变压器保护接地共用接地 网电气装置的接地电阻，应符合下式要求：RW50/I (12. 4. 3)式中R——考虑到季节变化时接地网的最大接地电阻(Q)；I――单相接地故障电流；消弧线圈接地系统为故障点残余电流2) 低压电缆和架空线路在引入建筑物处，对于TN-S或TN-C-S系统，保 护导体(PE)或保护接地中性导体(PEN)应重复接地，接地电阻不宜超过1 0Q；对于TT系统，保护导体(PE)单独接地，接地电阻不宜超过4Q；3) 向低压系统供电的配电变压器的高压侧工作于小电阻接地系统时，低 压系统不得与电源配电变压器的保护接地共用接地网，低压系统电源接 地点应在距该配电变压器适当的地点设置专用接地网，其接地电阻不宜 超过4Q。
2向建筑物供电的配电变压器安装在该建筑物内时，应符合下列规定：1) 对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系 统，当该变压器保护接地的接地网的接地电阻不大于4Q时，低压系统 电源接地点可与该变压器保护接地共用接地网；2) 配电变压器高压侧工作于小电阻接地系统，当该变压器的保护接地网 的接地电阻符合本规范公式(12. 4.1 — 1)的要求且建筑物内采用总等 电位联结时，低压系统电源接地点可与该变压器保护接地共用接地网 保护配电变压器的避雷器，应与变压器保护接地共用接地网保护配电柱上的断路器、负荷开关和电容器组等的避雷器，其接地导体应与设备外壳相连，接地电阻不应大于10QTT系统中，当系统接地点和电气装置外露可导电部分已进行总等电位联 结时，电气装置外露可导电部分可不另设接地网；当未进行总等电位联 结时，电气装置外露可导电部分应设保护接地的接地网，其接地电阻应 符合下式要求RW50/Ia (12. 4. 6T)式中R——考虑到季节变化时接地网的最大接地电阻(Q)；Ia 保证保护电器切断故障回路的动作电流(A)当采用剩余动作电流保护器时，接地电阻应符合下式要求：RW25IAn 如(12. 4. 6-2)式中I^n--剩余动作电流保护器动作电流(mA)。
IT系统的各电气装置外露可导电部分的保护接地可共用接地网,亦可单 个地或成组地用单独的接地网接地每个接地 网的接地电阻应符合下式要求：RW50/Id (12. 4. 7)式中R——考虑到季节变化时接地网的最大接地电阻(Q)；Id——相导体和外露可导电部分间第一次短路故障故障电流(A) 建筑物的各电气系统的接地宜用同一接地网接地网的接地电阻，应符 合其中最小值的要求架空线和电缆线路的接地应符合下列规定：1 在低压 TN 系统中，架空线路干线和分支线的终端的 PEN 导体或 PE 导 体应重复接地电缆线路和架空线路在每个建筑物的进线处，宜按本规 范第 12．2．2 条的规定作重复接地在装有剩余电流动作保护器后的 P EN导体不允许设重复接地除电源中性点外，中性导体(N),不应重复 接地低压线路每处重复接地网的接地电阻不应大于10Q在电气设备的接地 电阻允许达到10Q的电力网中，每处重复接地的接地电阻值不应超过3 0Q,且重复接地不应少于3处2在非沥青地面的居民区内，10(6)kV高压架空配电线路的钢筋混凝土 电杆宜接地，金属杆塔应接地，接地电阻不宜超过30Q对于电源中性 点直接接地系统的低压架空线路和高低压共杆的线路除出线端装有剩 余电流动作保护器者除外，其钢筋混凝土电杆的铁横担或铁杆应与PEN 导体连接，钢筋混凝土电杆的钢筋宜与PEN导体连接。
3 穿金属导管敷设的电力电缆的两端金属外皮均应接地，变电所内电力 电缆金属外皮可利用主接地网接地当采用全塑料电缆时，宜沿电缆沟 敷设1〜2根两端接地的接地导体以下是标准接地电阻规范要求：1、 独立的防雷保护接地电阻应小于等于10欧；2、 独立的安全保护接地电阻应小于等于4欧；3、 独立的交流工作接地电阻应小于等于4欧；4、 独立的直流工作接地电阻应小于等于4欧；5、防静电接地电阻一般要求小于等于100 欧6 共用接地体（联合接地）应不大于接地电阻 1 欧接地电阻测试摇表百科名片由手摇发电机，电流互感器，滑线电阻及检流计等组成，全部机构装在塑料壳内， 外有皮壳便于携带附件有辅助探棒导线等，装于附件袋内其工作原理采用基 准电压比较大目录1基准范围和准确度（表、规格各技术特性型号测量范围Q最小分度值Q准确度％ZC29B-10〜100.13注：1Q基本误差极限为量程的±30 〜10010 〜100010ZC29B-20〜10.010〜100.10 〜10011.2辅助接地电阻影响改变量，当辅助接地电阻由5000改变至下表规定值时，其允 许改变量不应超过其表中规定值：(表2)辅助接地电阻(0)01 02 050000000允许改变量用于等级指数的百分数表示(％)11 01 020000001.3其它参数如下表：(表3)项目内容使用环境条件温度(°C)-25〜+40相对湿度(％)25 〜80手柄转速(r/min)150绝缘电阻(M0)>20电压试验(V)500外形尺寸(l*b*h,mm)172*116*135操作步骤:1仪表端钮接线应正确无误2仪表置于水平后调整检流计的机械零位3将“倍率开关”置于最大倍率。
逐渐加快摇柄转速，使其达到 150r/min当检流 计指针向某一方向偏转时，旋动刻度盘，使检流计指针指在 “0”点，此时刻度盘上倍 率档即为被测电阻值4如刻度盘读数小于1时，仍未取得平衡，可将倍率开关置于小一档的倍率，直 到调节到完全平衡为止5若发现仪表检流计指针有抖动现象时，可变化摇柄转速，以消除抖动现象6若仪表检流计灵敏度过低时，可在探棒周围注水或盐水以湿润注意事项1禁止在有雷电或被测物带电时进行测量2仪表携带、使用时须小心轻放、避免剧烈震动摇表使用及接地电阻测试文章来源：电力技术网 作者：佚名 访问次数： 541该文章讲述了摇表使用及接地电阻测试的电路原理和应用电变压器安装 在该建筑物外时，应符合下列规定：1) 对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统，当 该变压器的保护接地接地网的接地电阻符合公式(12. 4. 3)要求且不超过4Q时， 低压系统电源接地点可与该变压器保护接地共用接地网电气装置的接地电阻，应 符合下式要求：RS50/I (12. 4. 3)式中R一一考虑到季节变化时接地网的最大接地电阻(Q)；2) 低压电缆和架空线路在引入建筑物处，对于TN-S或TN-C-S系统，保护导体 (PE)或保护接地中性导体(PEN)应重复接地，接地电阻不宜超过10Q；对于TT系统， 保护导体(PE )单独接地，接地电阻不宜超过4Q；3) 向低压系统供电的配电变压器的高压侧工作于小电阻接地系统时，低压系统 不得与电源配电变压器的保护接地共用接地网，低压系统电源接地点应在距该配电 变压器适当的地点设置专用接地网，其接地电阻不宜超过4Q。
2 向建筑物供电的配电变压器安装在该建筑物内时，应符合下列规定：1) 对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统，当 该变压器保护接地的接地网的接地电阻不大于4Q时，低压系统电源接地点可与该 变压器保护接地共用接地网；2) 配电变压器高压侧工作于小电阻接地系统，当该变压器的保护接地网的接地 电阻符合本规范公式(12. 4. 1—1)的要求且建筑物内采用总等电位联结时，低压系 统电源接地点可与该变压器保护接地共用接地网保护配电变压器的避雷器，应与变压器保护接地共用接地网保护配电柱上的断路器、负荷开关和电容器组等的避雷器，其接地导体应与设 备外壳相连，接地电阻不应大于10QTT 系统中，当系统接地点和电气装置外露可导电部分已进行总等电位联结时， 电气装置外露可导电部分可不另设接地网；当未进行总等电位联结时，电气装置外露可导电部分应设保护接地的接地网，其接地电阻应符合下式要求式中R一一考虑到季节变化时接地网的最大接地电阻(Q)；Ia――保证保护电器切断故障回路的动作电流(A)当采用剩余动作电流保护器时，接地电阻应符合下式要求：R<25IAn 如(12. 4. 6-2)式中IAn--剩余动作电流保护器动作电流(mA)。
IT 系统的各电气装置外露可导电部分的保护接地可共用接地网，亦可单个地或成组地用单独的接地网接地每个接地网的接地电阻应符合下式要求：R<50/Id (12. 4. 7)式中R一一考虑到季节变化时接地网的最大接地电阻(Q)；Id 相导体和外露可导电部分间第一次短路故障故障电流(A)建筑物的各电气系统的接地宜用同一接地网接地网的接地电阻，应符合其中 最小值的要求架空线和电缆线路的接地应符合下列规定：重复接地电缆线路和架空线路在每个建筑物的进线处，宜按本规范第12．2．2 条的规定作重复接地在装有剩余电流动作保护器后的PEN导体不允许设重复接地 除电源中性点外，中性导体(N)，不应重复接地低压线路每处重复接地网的接地电阻不应大于10Q在电气设备的接地电阻允 许达到IOQ的电力网中，每处重复接地的接地电阻值不应超过30Q,且重复接地不 应少于 3 处2 在非沥青地面的居民区内， 10(6)kV 高压架空配电线路的钢筋混凝土电杆宜 接地，金属杆塔应接地，接地电阻不宜超过30Q对于电源中性点直接接地系统的 低压架空线路和高低压共杆的线路除出线端装有剩余电流动作保护器者除外，其钢 筋混凝土电杆的铁横担或铁杆应与PEN导体连接，钢筋混凝土电杆的钢筋宜与PEN 导体连接。
3 穿金属导管敷设的电力电缆的两端金属外皮均应接地，变电所内电力电缆金 属外皮可利用主接地网接地当采用全塑料电缆时，宜沿电缆沟敷设1〜2根两端接 地的接地导体以下是标准接地电阻规范要求：1、独立的防雷保护接地电阻应小于等于10欧；2、独立的安全保护接地电阻应小于等于4欧；4、独立的直流工作接地电阻应小于等于4 欧；5、防静电接地电阻一般要求小于等于100 欧6 共用接地体（联合接地）应不大于接地电阻 1 欧。
