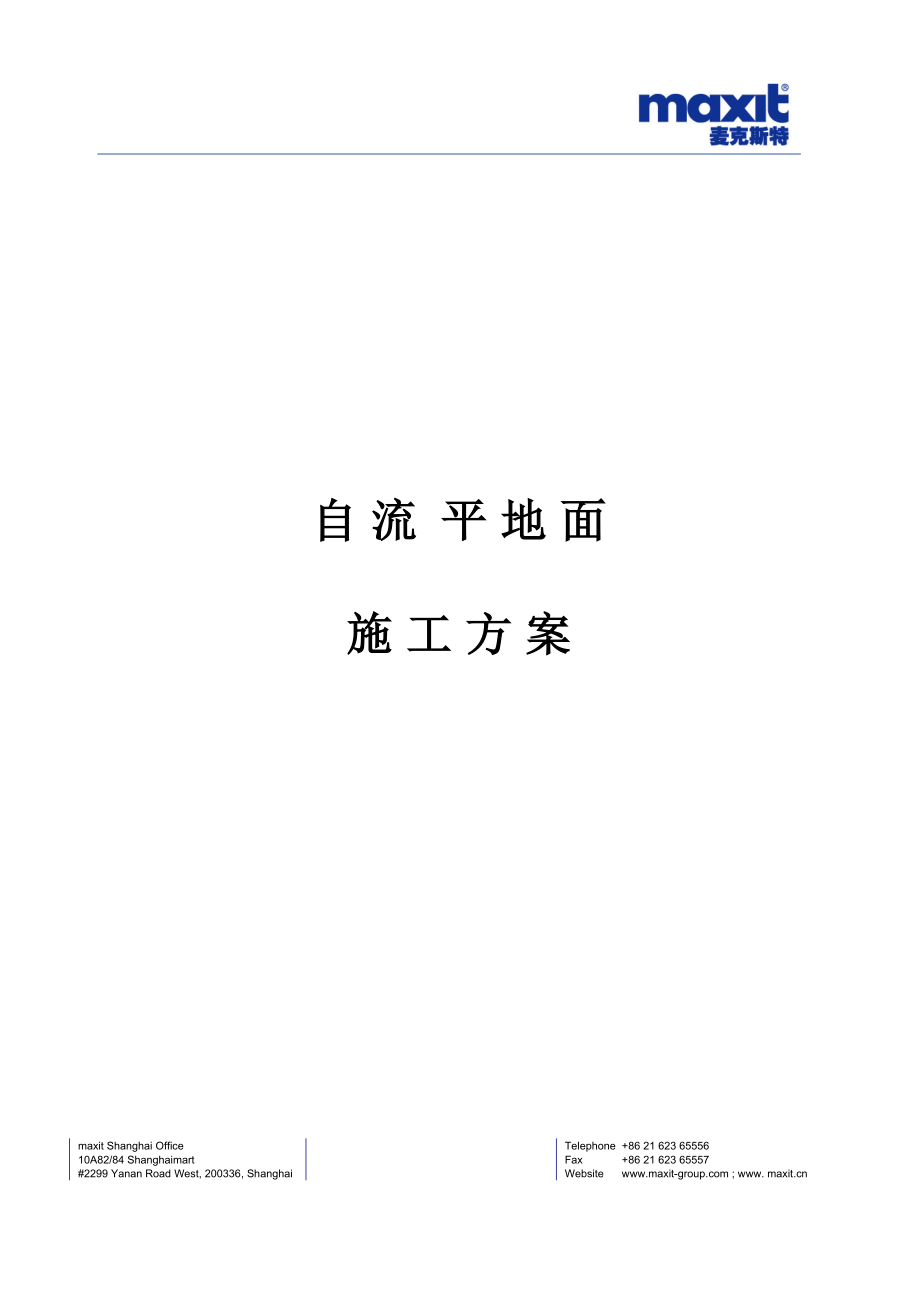

深圳IKEA项目自 流 平 地 面施 工 方 案目 录1.编制依据 22.项目概况 23.施工组织机构 34.施工准备及总体部署 45.自流平施工 56.质量保证 117.施工用水、用电 128.文明施工 13附录 141.编制依据1.1深圳市电子院有限公司的深圳IKEA项目图纸1.2麦克斯特公司的技术文件1.3《施工安全标准的强制性条文》（建设部 建标[2002]219号）1.4《施工现场临时用电安全技术规范》JGJ46-20051.5《建筑机械使用安全技术规范》JGJ33-20011.6《建筑工程施工质量验收统一标准》GB50300—2001 2.项目概况2.1工程简介本工程为宜家家居深圳南山商场的自留平地面施工，主要包括L1层大货架区域的超平地面和P1、P2、L1小货架区域、L2、L3、L4区域的自流平地面，总施工面积约70000平方米L1大货架区域为超平地面，此处为IKEA商场区高位叉车行走及顾客行走区域，施工材料为麦克斯特公司自流平材料Floor4615，施工厚度为10mm；L2层展示区施工材料为麦克斯特自流平材料Floor4150，施工厚度为6～8mm；其他区域均为麦克斯特公司自流平材料Floor4615，施工厚度为6～8mm。
2.2麦克斯特公司简介maxit集团是欧洲著名的建筑材料生产商，隶属于德国海德堡水泥集团做为海德堡水泥集团六大主业务之一，成立至今已有一百多年的历史maxit集团下属有Optiroc公司、Deitermann公司、m-tec公司、Beamix公司、Svensk Leca公司等，业务范围遍及欧洲30多个国家集团现有雇员约5000人，年营业额逾11亿欧元，在全球拥有117家工厂 2002年3月，maxit集团中的Optiroc公司在北京设立了代表处2004年1月，maxit集团与北京金隅集团合资成立了麦克斯特建筑材料（北京）有限公司，该建材生产厂位于北京昌平，总投资约为1.5亿人民币，年总设计产能为15万吨干拌砂浆，并于2005年开始投产麦克斯特集团的产品代表了世界建筑材料的最新成果和最高水平，不仅技术先进而且环保健康所有产品及配方经过严格的欧盟环保测试，在满足国际环保标准、欧洲环保标准的同时，还满足世界上最严格的北欧环保标准M1其有机物挥发（VOC）标准为零挥发，远远高于国内标准1970 年，maxit 集团发明了可泵送地面自流平材料，并于1975 年获得了产品的专利 目前，公司拥有多于35年的地面自流平经验和全球五亿平方米的施工面积。
麦克斯特公司是水泥基地面自流平产品的世界领导者 3.施工组织管理机构3.1现场组织及管理：技术经理：刘斌现场经理：赵敏项目经理：鲍海光工地主管：岑成文安全质量施工技术技术督导4.施工准备及总体部署4.1施工准备4.1.1选调优秀管理人员组成本工程现场项目经理部，对该工程施工实行计划、组织、协调、控制、监督和指挥职能4.1.2保证充足的劳动力投入，选派技术较好施工人员进场施工，劳动力保证满足施工的需要4.1.3制定合理的施工方法，同时解决材料供应、劳动力协调、施工用电、安全设施等具体问题4.2总体部署4.2.1确立保障工期，质量第一的原则4.2.2施工自流平材料时使用m-tec2000泵3台，每台配备施工人员8人；每层的施工方向及顺序以及确定层间的施工顺序需与IKEA及URS商定，待保证外墙面完全封闭、天窗闭合、其他专业撤场后方可施工自流平地面；自流平地面施工时严禁其他专业在其作业面施工；保证供水供电正常，才能保证自流平地面施工连续、正常的进行4.2.3根据现场情况，每层浇筑区域需要划分为小区域分次浇筑自流平材料5.自流平施工5.1超平地面施工每1米距离打点地面基层处理地面基层检查5.1.1简述：超平地面为IKEA商场L1层大货架区域，面积约6000平米；地面荷载为高位叉车和顾客；平整度要求为一类超平地面；使用材料为麦克斯特Floor4615；检测要求为2m靠尺3mm高差。
5.1.2施工顺序：浇筑自流平材料涂刷界面剂MD16墙体及柱脚等处贴海绵条涂刷封闭剂5.1.3施工要求：5.1.3.1结构混凝土达到28天养护期5.1.3.2基层拉伸粘结强度 >1.5 Mpa. 5.1.3.3施工温度 > 5º C. 5.1.3.4施工 8mm～10 mm 的Floor4615. 41253基于地面可能的耐酸，耐油污要求，刷涂相应的封闭剂 , 环氧或其它封闭材料 Floor 4615 最低厚度为8～10mm.地面的施工厚度和混凝土基层的平整度有关. 次材料用量为1.6 kg/mm/m² 每 1x1 m 对地面标定高度maxit Primer 4716 (MD16) to:· 提高和基层混凝土的粘接强度.· 封闭基层空隙· 提高水泥基地面自流平的流动性材料用量为 0.2 lts/m²混凝土基层5.1.4施工5.1.4.1基层检查在地面自流平施工前，麦克斯特技术人员会和麦克斯特授权施工商一起检查施工基层正确的基层处理方法以下几点主要分析· 结构混凝土的质量· 结构混凝土的平整度· 结构混凝土的强度· 污染物, 油, 油脂,…· 裂缝和接缝.· 结构缝在哪.· 地面结构是否有潮气上升5.1.4.2基层处理.在首次检查完成后，应按以下步骤进行:· 清理基层 (避免采用湿法清理和使用清洁剂).· 清除表面所有疏松部分.· 真空吸尘· 拉拔强度测试. 建议混凝土拉拔强度 > 1.5 Mpa.· 打磨基层并真空吸尘· 填补接缝· 封闭所有洞和口子避免渗漏· 使用水平仪进行水平测量· 1x1m标定高度· 刷涂界面剂, 为了提高基层和自流平的粘结强度5.1.4.3分区.· 将大的施工面积分成几个区· 每台施工泵的最大施工宽度 8～10 米· 在楼梯处和门口处放置海绵条5.1.4.4泵送. · 通过泵管将新鲜的自流平匀速的浇在基层上· 使用齿刮板梳理新浇筑的自流平5.1.5成品效果：maxit Floor 415 为超平水泥基地面自流平，强度等级为C35，具有非常高的耐磨性。
该体系的主要优势：高强度，高耐久性，免维护高耐磨性(Class AR0.5 根据欧洲标准 EN13892-4-BCA)，可以完全承受重型叉车的摩擦由于叉车总是在同一个通道运行，在该区域的摩擦也非常高，所以耐磨性对于高位货架非常重要，收缩低，无裂纹，收缩率< 0.04 mm/m；与结构混凝土粘结良好；环境标志认证产品，无气味.；施工快速；快干型产品5.1.6成品使用：2小时后可上人行走；24小时后开放轻型交通（手推车等）；7天后可满负荷使用5.2自流平地面施工5.2自流平地面施工地面基层处理地面基层检查5.2.1简述：自流平地面为IKEA商场除L1层大货架区域外其他商场区域，面积约64000平米；地面荷载为车辆、轻型叉车、顾客；所用材料为麦克斯特地面体系的Floor4615，L2层展示区为Floor41505.2.2施工顺序：墙体及柱脚等处贴海绵条浇筑自流平材料涂刷界面剂MD16涂刷封闭剂5.2.3施工要求：5.2.3.1结构混凝土达到28天养护期5.2.3.2基层拉伸粘结强度 >1.5 Mpa. 5.2.3.3施工温度 > 5º C. 5.2.3.4施工 6mm～8 mm 的Floor4615. 3124基于地面可能的耐酸，耐油污要求，刷涂相应的封闭剂 , 环氧或其它封闭材料 Floor 4615 最低厚度为8～10mm.地面的施工厚度和混凝土基层的平整度有关. 次材料用量为1.6 kg/mm/m² maxit Primer 4716 (MD16) to:· 提高和基层混凝土的粘接强度.· 封闭基层空隙· 提高水泥基地面自流平的流动性材料用量为 0.2 lts/m²混凝土基层5.2.4施工施工顺序及做法同超平，自流平区域不做打点要求。
5.2.5成品效果：maxit Floor 415 为超平水泥基地面自流平，强度等级为C35，具有非常高的耐磨性该体系的主要优势：高强度，高耐久性，免维护高耐磨性(Class AR0.5 根据欧洲标准 EN13892-4-BCA)，可以完全承受重型叉车的摩擦由于叉车总是在同一个通道运行，在该区域的摩擦也非常高，所以耐磨性对于高位货架非常重要，收缩低，无裂纹，收缩率< 0.04 mm/m；与结构混凝土粘结良好；环境标志认证产品，无气味.；施工快速；快干型产品5.2.6成品使用：2小时后可上人行走；24小时后开放轻型交通（手推车等）；7天后可满负荷使用技术经理：刘斌6.质量保证6.1质量保证体系现场经理：赵敏项目经理：鲍海光工地主管：岑成文安全质量施工技术技术指导人员6.2质量保证措施严格按照设计及麦克斯特公司自流平材料施工流程和要求施工，做到组织保证、过程质量保证，进行全过程的质量控制；形成施工自检和技术督导检查的管理结构明确管理职责，执行岗位质量工作标准，形成一个有目标、有检查、有考核的标准化管理对施工各过程和关键工序设置质量控制点，对其进行过程质量控制，实施预测预控，防患于未然6.3质量控制要点6.3.1在初始检测地面状况时，保证原始数据的准确和测量的准确性。
6.3.2打磨地面时保证将需要打磨的地面部分按照测量结果打磨到预定值6.3.3测量防线、打点时必须保证准确性，打的点标高符合要求6.3.4浇筑自流平材料时保证浇筑高度和打点标高保持一致6.3.5自流平材料的界面剂必须按照配比涂刷6.3.6施工时必须保证四周的维护结构已安装封闭完，屋顶已封闭完；保证照明和电源、用水不断6.3.7施工完毕后严禁未中交前其他承包商进入该区域7.施工用水、用电7.1现场用电：施工现场用电器主要有打磨机3台，m-tec泵3台，吸尘器3台，小型打磨机4台，电钻4个，照明用灯4盏，喷砂机3台考虑到施工机械为分阶段施工时使用，故可保证用电功率不超负荷使用二级箱接指定电源点，使用三机箱接使用点7.2安全用电：7.2.1各施工点的用电，必须采用TN-S三相五线接零保护系统，区分工作零线（0）和保护零线（PE）7.2.2各施工点使用的用电设备必须做到“一机一闸”移动式开关箱内安装的漏电保护开关的技术参数应为＜30mA，动作时间＜ 0.1s7.2.3现场搬迁或移动施工用电设备，必须经切断电源后，方可进行7.2.4现场敷设的电缆，其连接和端头部位必须做绝缘处理，不得有外露导电部分。
7.2.5对配电箱、开关箱进行检查、维护时，必须将前一线相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业严格送电顺序：总配电箱——分配电箱——开关箱；严格停电顺序：开关箱——分配电箱——总配电箱（故障紧急情况除外）8.文明施工8.1文明施工管理措施8.1.1按照施工文件、设计图纸、IKEA、URS的要求，认真规划、使用、管理施工场地8.1.2用水、用电根据要求敷设，严禁乱拉电线和乱拉用水点8.1.3施工用的建材、周转料具以及各种机具设备等按指定位置有序堆放，使施工现场整洁有序8.1.4进入施工区域的施工人员必须佩戴工作牌，穿工作服，戴安全帽8.2环境保护措施8.2.1自流平材料为细微颗粒状粉体材料，应尽量保证包装完整、无破损，运输过程中用苫布或塑料布覆盖严密，减少遗洒和扬尘8.2.2浇筑剩余自流平材料必须按照建筑垃圾处理，不能随意倾倒8.2.3施工后的冲管的废水排入IKEA施工地的污水或雨排水管网8.2.4施工产生的废弃垃圾袋、水泥袋等按照建筑垃圾处理，堆放在指定的垃圾处理地点8.3职业健康管理措施8.3.1卫生防疫是涉及现场人员身体健康和生命安全的大事要防止传染病、食物中毒、饮用水中毒等事故发生，提高卫生、防病工作。
8.3.2由于本项目需要打磨地面，有很大灰尘及钢砂喷溅，必须在打磨过程中佩戴防护目镜、口罩等个人劳防用品附录：1.麦克斯特施工的高位货架区域超平地面 2.麦克斯特公司水泥基自流平材料4615说明 3.麦克斯特公司水泥基自流平材料4150说明 4.麦克斯特公司界面剂材料MD16说明1.超平地面图片High Racking WarehoseBoheringer, ShanghaiHigh Racking WarehoseBoheringer, Shanghai2.麦克斯特Floor4615（原Floor415）技术说明3.麦克斯特Floor4150技术说明4.麦克斯特Floor 4716 (MD16)技术说明第 19 页 共 19 页。
