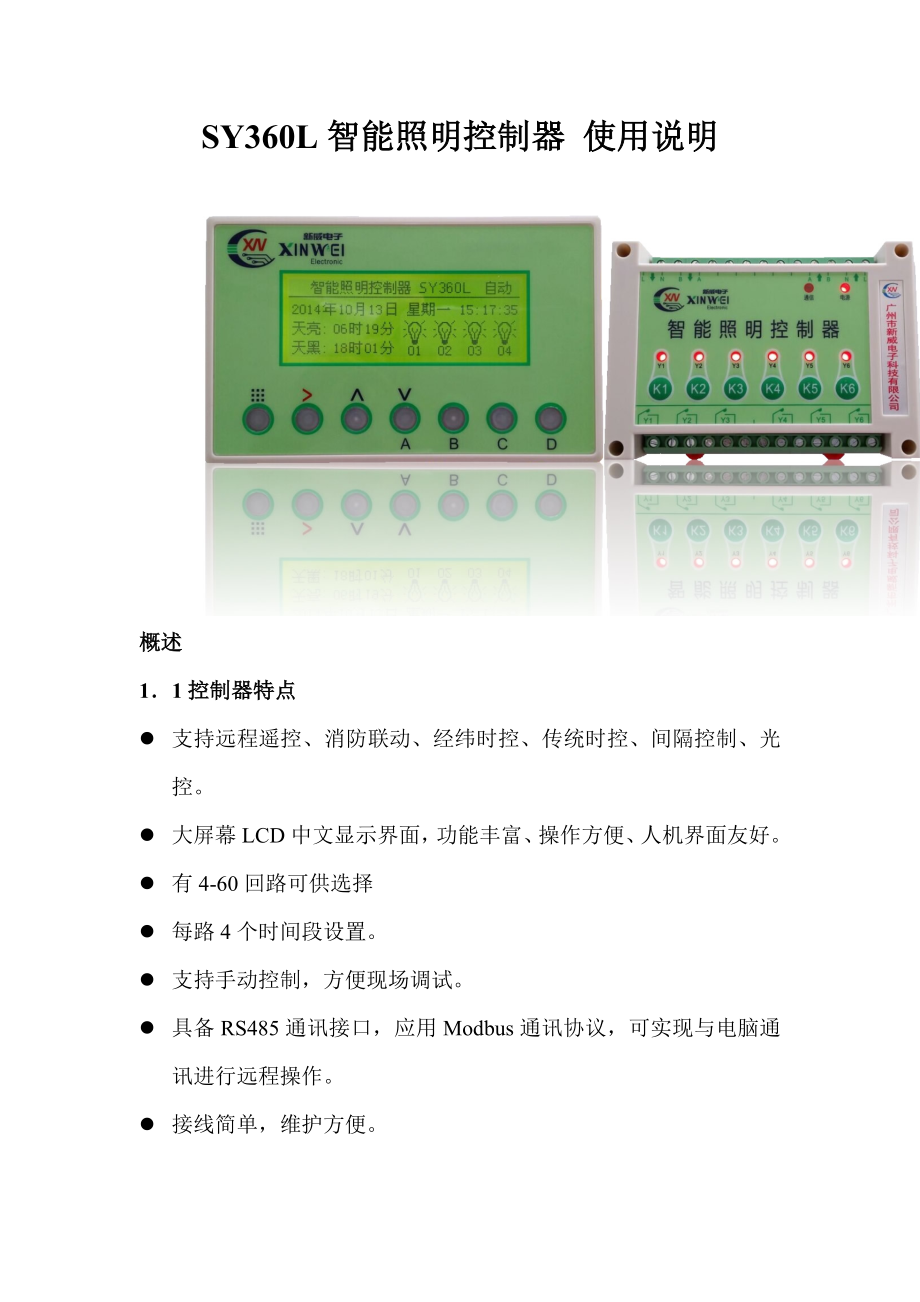

SY360L智能照明控制器 使用说明 概述1．1控制器特点l 支持远程遥控、消防联动、经纬时控、传统时控、间隔控制、光控l 大屏幕LCD中文显示界面，功能丰富、操作方便、人机界面友好l 有4-60回路可供选择l 每路4个时间段设置l 支持手动控制，方便现场调试l 具备RS485通讯接口，应用Modbus通讯协议，可实现与电脑通讯进行远程操作l 接线简单，维护方便1．2技术指标产品型号：SY360L供电电源：AC 220V电源消耗：< 3W使用环境：温度 -40~85℃ 湿度< 90%接点输出：可扩至60回路光感输入：光敏电阻通讯方式：Modbus标准接口RS485安装方式：显示屏：面板开孔嵌入式、模块：导轨式安装外形尺寸：显示屏：162(长)×100(宽)×45(深) 模 块：115(长)×90(宽)×40(深)面板开孔：156×92注：单位mm页面选择：在主画面里，按‘’键，进入页面选择画面，输入要打开的页面编号，按‘’键，如果该编号页面存在，则进入该页面，否则返回主画面，页面编号分配如下列表：主画面上显示当前日期和时间，分别显示各回路的路灯开关状态，用图形表示出来，直观明了。
显示当地当天的天亮天黑时间，给用户在设定经纬度时间控制时带来方便操作注意事项：控制器在投入使用前，先设定日期和时间、当地的经度和纬度，这样，控制器才准确地计算当地的天亮天黑时间请参照全国的经纬度时区表，有不明之处，请与广州新威厂家联系操作步骤：移动光标到目标，按‘＾’‘ˇ’键修改数值，移动光标保存结果注：修改完必须移动光标进行数值保存，如果直接按‘SET’返回主画面，则刚才修改的值会失效注：手动开关说明主画面上按才起作用，A、B、C、D分别是控制对应回路灯光的手动按钮在开灯的情况下，按住“﹥”和“A”或“B”或“C”或“D”按键为关灯，关灯后，自动开灯时间条件达到，或者光控开灯条件达到时，自动接通亮灯在关灯的情况下，按住“﹥”和“A”或“B”或“C”或“D”按键为开灯，开灯后，自动关灯时间条件达到，或者光控关灯条件达到时，自动断开灭灯时控设置分为经纬度时间(又叫天文时间)，和传统时间两种控制，经纬度时间是每天跟随太阳变化的全夜灯>>建议选择经纬度开灯和经纬度关灯半夜灯>>建议选择经纬度开灯和固定时间关灯每个回路一共可设置4组开关时间，当不需要使用多组时间控制，即把该组时控设置为00：00固定开-00：00固定关，该组时段就不参与控制。
通断设置的例子1. 吸合5分钟，断开20分（仓库抽风）设置为 ‘吸合 00:05:00 释放 00:20:00’2. 长期吸合（照明）设置为 ‘吸合 00:00:01 释放 00:00:00’即：吸合时长不为0；释放时长为03．长期释放（备用回路）设置为 ‘吸合 00:00:00 释放 00:00:01’即：吸合时长为0；释放时长不为0注：通断间隔动作是在该回路开条件满足下完成日全食或者下雨天时，是否要用到光控开关，用到时请打上‘√’，不用时请打‘×’请参照当前的光照强度来设定，并总结经验注意：安装探头时不要安装在本次控制的灯光下面注：时控设置/消防设置/通断间隔设置/一周启停设置/光控设置 操作简介，在查询状态下，通过‘＾’‘ˇ’键，可以翻页选择查询不同回路的参数；按‘>’键进入修改状态，移动光标到目标位置，通过‘＾’‘ˇ’键，修改目标值，按‘’进行数据的保存，如在查询状态下，则退出返回到工作页面施工接线图。
