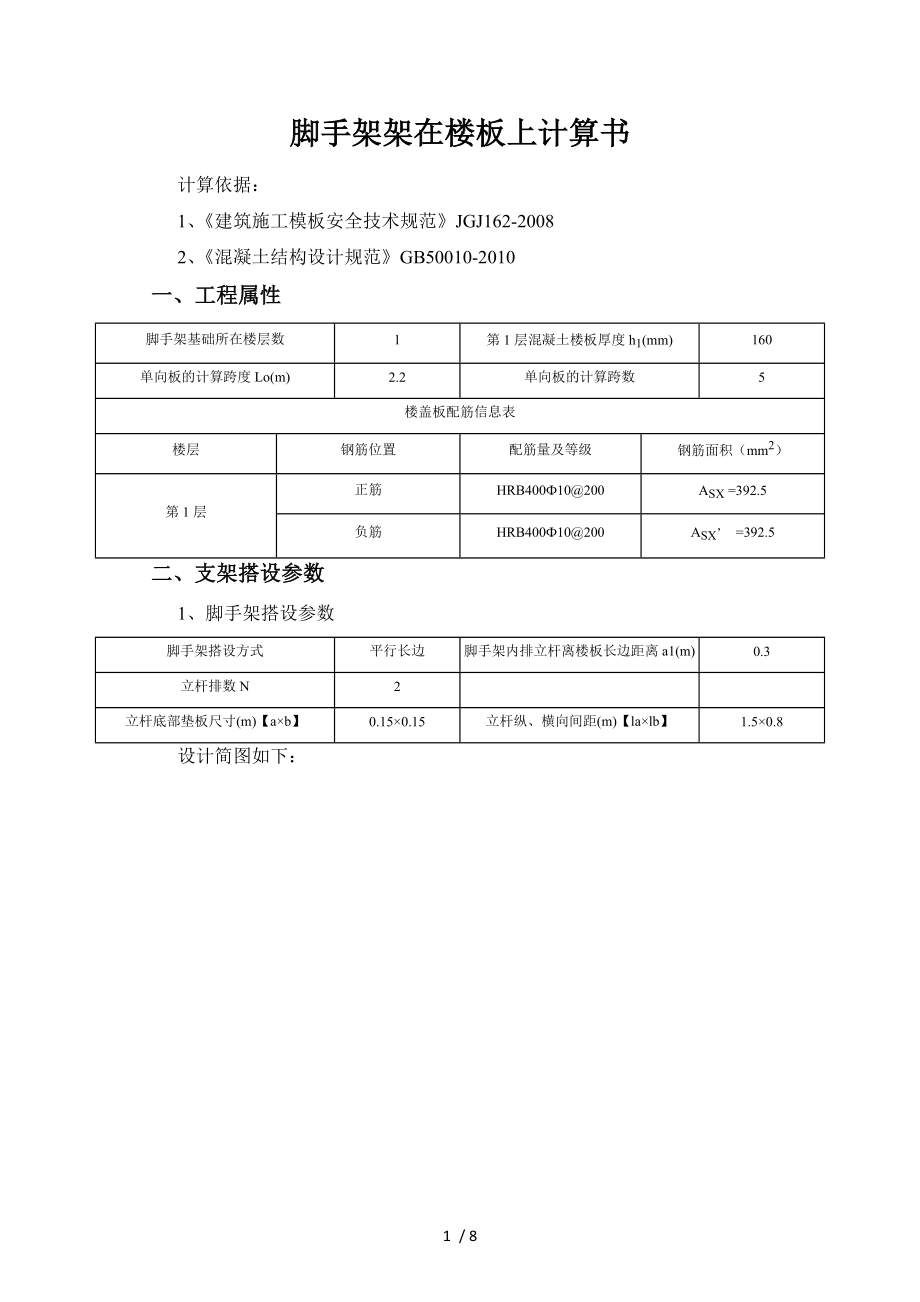

脚手架架在楼板上计算书 计算依据： 1、《建筑施工模板安全技术规范》JGJ162-2008 2、《混凝土结构设计规范》GB50010-2010 一、工程属性脚手架基础所在楼层数1第1层混凝土楼板厚度h1(mm)160单向板的计算跨度Lo(m)2.2单向板的计算跨数5楼盖板配筋信息表楼层钢筋位置配筋量及等级钢筋面积（mm2）第1层正筋HRB400Ф10@200ASX =392.5负筋HRB400Ф10@200ASX， =392.5 二、支架搭设参数 1、脚手架搭设参数脚手架搭设方式平行长边脚手架内排立杆离楼板长边距离a1(m)0.3立杆排数N2立杆底部垫板尺寸(m)【a×b】0.15×0.15立杆纵、横向间距(m)【la×lb】1.5×0.8 设计简图如下：脚手架楼板_平面图脚手架楼板_立面图 三、荷载参数每根立杆传递荷载qk(kN)10.26板上活荷载标准值Qk(kN/m2)1钢筋混凝土自重标准值NG1K(kN/m3)25.1 四、各楼层荷载计算 1、第1层荷载计算钢筋弹性模量Es(N/mm2)210000砼弹性模量Ec(N/mm2)22800砼的龄期T(天)7砼的强度等级C30砼的实测抗压强度fc(N/mm2)8.294砼的实测抗拉强度ft(N/mm2)0.829 脚手架立杆传递荷载标准值：qk=10.26kN; 板的计算跨度：l=Lo=2.20m 立杆荷载作用间距：e=la=1.50m 立杆底垫板作用面平行于板跨宽度：bcx=btx+2s+h=a+2s+hi=0.15+0+0.16=0.31m 立杆底垫板作用面垂直于板跨宽度：bcy=bty+2s+h=b+2s+hi=0.15+0+0.16=0.31m s为垫板的厚度，此处忽略不计。
当bcx≥bcy，bcy≤0.6*l，bcx≤l时，b=bcy+0.7*l=0.31+0.7*2.20=1.85m 以位于中间部位的立杆作为计算对象，确定其有效荷载作用分布宽度： 当e
ft混凝土轴心抗拉强度设计值σpc,m临界面周长上两个方向混凝土有效预压应力按长度的加权平均值，其值控制在1.0-3.5N/㎜2范围内um临界截面周长：距离局部荷载或集中反力作用面积周边h0 /2处板垂直截面的最不利周长h0截面有效高度，取两个配筋方向的截面有效高度的平均值η=min(η1, η2)η1=0.4+1.2/βs , η2=0.5+as×h0/4Umη1局部荷载或集中反力作用面积形状的影响系数η2临界截面周长与板截面有效高度之比的影响系数βs局部荷载或集中反力作用面积为矩形时的长边与短边尺寸比较，βs不宜大于4：当βs <2时取βs =2 ，当面积为圆形时，取βs=2as板柱结构类型的影响系数：对中柱，取as =40 ，对边柱，取as =30 ：对角柱，取 as=20说明在本工程计算中为了安全和简化计算起见，不考虑上式中σpc,m之值，将其取为0，作为板承载能力安全储备， 承载力计算楼层F＝0.7βhftηumh0F1βhftηumh0F第1层10.82910.614048.74520.835比较第1层 F/F1≥1符合要求[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]8 / 8。
