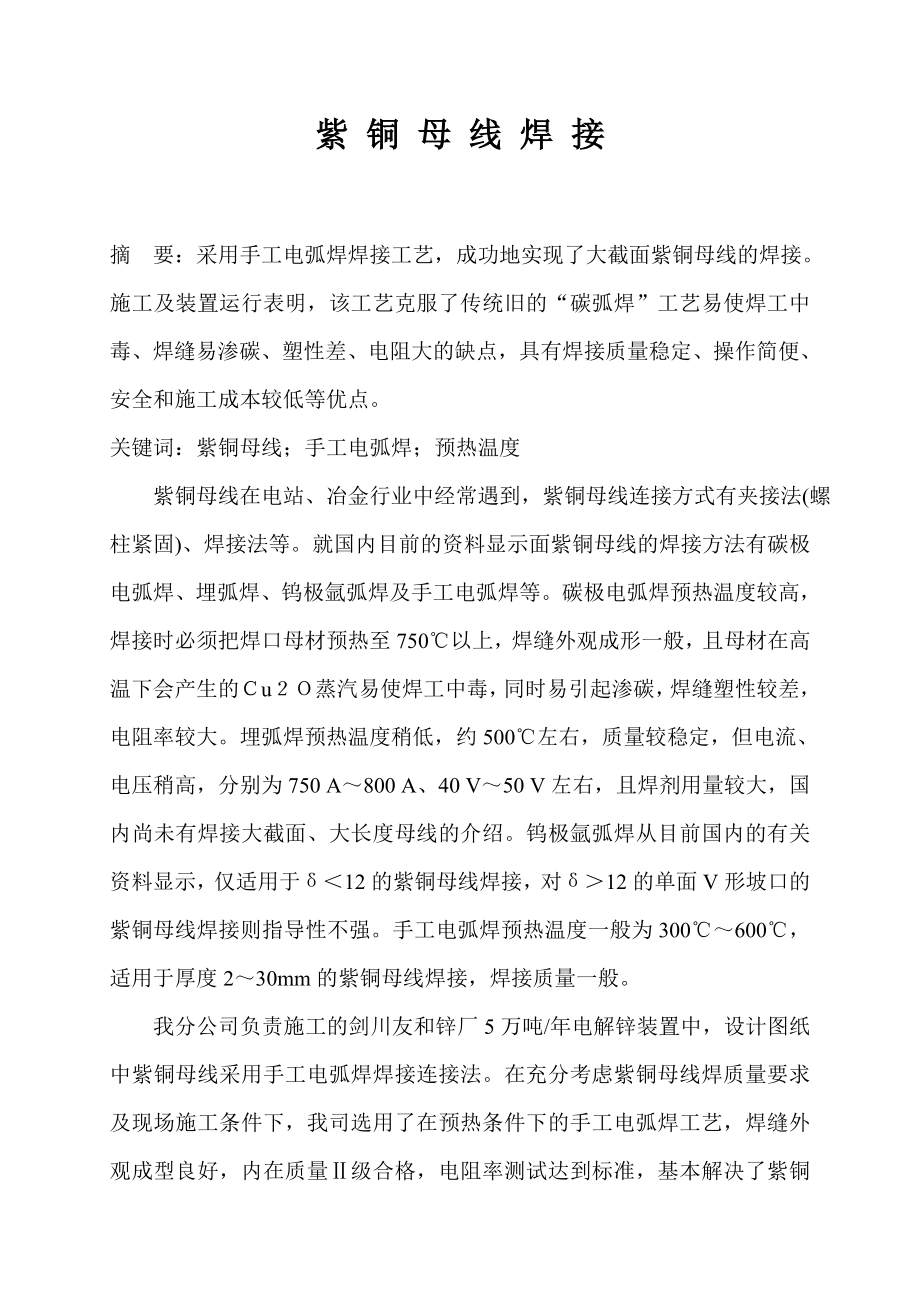

紫 铜 母 线 焊 接摘 要：采用手工电弧焊焊接工艺，成功地实现了大截面紫铜母线的焊接施工及装置运行表明，该工艺克服了传统旧的“碳弧焊”工艺易使焊工中毒、焊缝易渗碳、塑性差、电阻大的缺点，具有焊接质量稳定、操作简便、安全和施工成本较低等优点关键词：紫铜母线；手工电弧焊；预热温度 紫铜母线在电站、冶金行业中经常遇到，紫铜母线连接方式有夹接法(螺柱紧固)、焊接法等就国内目前的资料显示面紫铜母线的焊接方法有碳极电弧焊、埋弧焊、钨极氩弧焊及手工电弧焊等碳极电弧焊预热温度较高，焊接时必须把焊口母材预热至750℃以上，焊缝外观成形一般，且母材在高温下会产生的Ｃu２Ｏ蒸汽易使焊工中毒，同时易引起渗碳，焊缝塑性较差，电阻率较大埋弧焊预热温度稍低，约500℃左右，质量较稳定，但电流、电压稍高，分别为750 A～800 A、40 V～50 V左右，且焊剂用量较大，国内尚未有焊接大截面、大长度母线的介绍钨极氩弧焊从目前国内的有关资料显示，仅适用于δ＜12的紫铜母线焊接，对δ＞12的单面V形坡口的紫铜母线焊接则指导性不强手工电弧焊预热温度一般为300℃～600℃，适用于厚度2～30mm的紫铜母线焊接，焊接质量一般。
我分公司负责施工的剑川友和锌厂5万吨/年电解锌装置中，设计图纸中紫铜母线采用手工电弧焊焊接连接法在充分考虑紫铜母线焊质量要求及现场施工条件下，我司选用了在预热条件下的手工电弧焊工艺，焊缝外观成型良好，内在质量Ⅱ级合格，电阻率测试达到标准，基本解决了紫铜焊接中普遍存在的裂纹、夹渣、气孔等缺陷，顺利完成了电解槽紫铜母线的安装任务1 紫铜的可焊性 为防止出现富铅或富铋的低熔点共晶，焊后应锤击减应 为保证焊缝成型及收弧处接头平滑、减少热量损失，施焊时应制备石棉绳、石棉垫2 焊前准备2.1 工器具的准备： 1)制作石棉垫 2)制作夹具3)绝热用石棉绳4)氧、乙炔预热工具一套5)石棉手套 4双2.2 组对及预热1)坡口采用磨光机加工，为双面V形，坡口角度60°±5°，钝边1mm，预热前组对间隙宜为4mm～5mm 2)组对前，采用磨光机处理坡口两侧50mm范围内氧化膜至露出金属光泽为止接头处表面应平直，坡口及被焊边缘15～300mm氧化物、油污必须清理干净3 焊接工艺3.1 焊机及焊材选择 1)焊机选用逆变式ZST-500直流焊机 2)焊条选用T107磷青铜焊条，规格Φ3.2、Φ4.0，并在焊前经200℃温度烘干，保温1小时以上，放入保温桶内，以防止焊条受潮。
3.2 预热预热时，先用夹具将焊件夹紧，用石棉绳将距离焊缝两边200mm范围包裹起来，包裹长度为400mm，焊件背面放置石棉垫，采用焊炬持续加热至３00℃～６00℃后(采取远红外测温枪测试)，此时，组对间隙因膨胀收缩至２ｍｍ～３ｍｍ，即可开始施焊3.3 焊接工艺参数打底层选用Φ3.2焊条 焊接电流90A～130 A填充盖面选用Φ4.0焊条 焊接电流110A～160A焊接时，焊接速度要快，这样可以减少氧化，为便于观察熔池，焊条与工件夹角宜为75℃～85℃，焊接时运条要均匀、平稳地向前作直线往复运动，并控制好焊接电弧长度，弧长一般控制在2ｍｍ，当填充或盖面时，焊条可做轻微的横向摆动，引弧收尾时采用2～3次断弧焊，填满弧坑，使焊缝整体平滑层间焊接时，应持续保证焊缝区温度300℃～600℃左右，以保证下一层焊接所需的温度4、焊后处理１）焊后须锤击减应，防止出现低熔点共晶，增加铜母线韧性2）冷却后用钢丝刷清理熔渣，并清除焊缝热影响区氧化层 3）对焊缝进行外观检查5、机具设备 焊接机具准备如下： 逆变式ZST-500 直流焊机 1台 角向磨光机Φ100 1台 红外测温仪M130T 1个 6 质量标准及检验6.1 质量标准 对接接头表面质量按HGJ223-1992执行，内在质量执行JB4730-1994Ⅱ级合格，电阻率采取双臂电桥测试法，执行表准按GBJ149-1990。
6.2 质量保证措施 1)进行焊接工艺评定，根据评定现场试焊后，确定作业指导书 2)焊工经培训合格后方能上岗3)氧气、乙炔气瓶上的计量器具必须在检定周期内，指示准确 4)严格工序交接检查制度，不合格部份必须经过反修，方能进行下一道工序7 焊接质量 用于工艺试验的1块2００ｍｍ×12ｍｍ、1块120ｍｍ×16ｍｍ试件，经外观检查、着色显示熔合良好、无缺陷后，进行X射线检验，试件无夹渣，无裂纹，依JB4730-1994评定Ⅱ级合格电阻率采用双臂电桥测试法，测定结果最大电阻率0.015Ωmm２／m，符合GBJ149-1990要求8 工程应用实例 剑川友和锌厂5万吨/年电解锌装置中，有12吨紫铜母线，截面为200ｍｍ×12ｍｍ，120ｍｍ×16ｍｍ不等，单根母线长达9ｍ，设计要求均为焊接我司采用预热条件下的手工电弧焊接，焊缝外观成型良好，对其进行测试，接头的内在质量、机械性能及电阻率等技术指标均符合设计规定该套装置安装工期较紧，在我方努力下该工程如期完工，保证了该厂的顺利投产9 结论 手工电弧焊接对紫铜母线来说是一种焊接质量稳定、操作方便、施焊环境较好的方法。
由于铜的线胀系数较大，在焊接过程中，会产生很大的应力，导致焊缝产生裂纹，所以在实际焊接施工中，要严格控制预热温度，确保焊接质量要获得符合要求的紫铜母线焊接接头，焊工必须进行专门培训考试方可上岗有了技术熟练的焊工，选择合适的工艺参数，就可以保证手工电弧焊接紫铜母线的焊接质量，保证了焊接质量，手工电弧焊接的紫铜母线寿命优势就能得到充分发挥技 师 论 文紫铜母线手工电弧焊焊接技术单 位：云南省第二安装工程公司一公司编制人：赵丰宁日 期：2008年9月21日下面资料为赠送的地产广告语不需要的下载后可以编辑删除就可以，谢谢选择，祝您工作顺利，生活愉快！地产广告语1、让世界向往的故乡 2、某沿河楼盘：生活，在水岸停泊 3、一江春水一种人生 4、某钱塘江边楼盘：面对潮流 经典依旧 5、海景房：站在家里，海是美景；站在海上，家是美景6、以山水为卖点的楼盘：山水是真正的不动产7、某城区的山腰上的楼盘：凌驾尊贵 俯瞰繁华8、某地势较高的楼盘：高人，只住有高度的房子9、某学区房：不要让孩子输在起跑线上10、尾盘：最后，最珍贵 11、回家就是度假的生活 12、生命就该浪费在美好的事情上 我们造城—— 2、我的工作就是享受生活——3、 我家的客厅，就是我的生活名片—— 4、在自己的阳台 看上海的未来—— 5、公园不在我家里 我家住在公园里—— 6、这里的花园没有四季—— 7、***，装饰城市的风景—— 8、***，我把天空搬回家—— 9、房在林中，人在树下—— 10、生活，就是居住在别人的爱慕里—— 11、到〖星河湾〗看看好房子的标准—— 12、好生活在〖珠江〗—— 13、爱家的男人住〖百合〗 城市岸泊： 城市的岸泊，生活的小镇生活之美不缺少，在于发现情趣不在于奢华，在于精彩生活有了美感才值得思考……玫瑰庄园： 山地生态，健康人生卓越地段，超大社区一种完整且完善的环境，像原生一样和谐原生景象 自然天成人本理念 精品建筑知名物业 智能安防诚信为本 实力铸造比华利山庄：海岸生活——引领世界的生活方式 海岸生活——22公里的奢华海岸生活——高尚人生的序曲海岸生活——人与自然的融合苹果二十二院街：人文 自然 现代铺的蔓伸荣和山水美地：让世界向往的故乡香港时代： 时代精英 开拓未来领衔建筑，彰显尊贵绿地崴廉公寓：金桥 40万平方米德国音乐艺术生活汇都国际： 昆明都心，城市引擎财富之都 风情之都 梦幻之都 文化之都 商贸之都西部首座巨型商业之城颠峰商圈的原动力，缔造西部财富新领地新江湾城： 绿色生态港 国际智慧城新江湾城，一座承载上海新梦想的城区上海城投，全心以赴建设知识型，生态型花园城区风和日丽： 入住准现楼，升值在望湾区大户，空中花园大格局下的西海岸市中心： 市中心 少数人的专属颠峰珍贵市中心的稀世名宅正中心 城市颠峰领地颠峰 勾勒稀世名宅繁华 不落幕的居家风景地利 皇者尽得先机稀世经典180席阳光国际公寓：阳光金桥来自纽约的生活蓝本钟宅湾： 海峡西岸生态人居 休闲商务区汇聚国际财富与人居梦想的绝版宝地二十一世纪是城市的世纪，二十一世纪也是海洋的世纪谁控制了海洋，谁就控制了一切站在蓝色海岸的前沿，开启一个新的地产时代东南门户 海湾之心海峡西岸生态人居 休闲商务区让所有财富的目光聚集钟宅湾，这里每一天都在创造历史上海A座（科维大厦）：创富人生的黄金眼掘金上海！创富人生！远东大厦： 花小公司的钱，做大公司的事未来城： 无可挑战的优势 无可限量的空间绿地集团： 居住问题的答疑者，舒适生活的提案人茶马驿栈： 精明置业时机 享受附加值 财富最大化雪山下的世外桃源 茶马古道上千年清泉之乡金地格林春岸：城市精英的梦想家园繁华与宁静共存，阔绰身份不显自露建筑覆盖率仅20%，令视野更为广阔占据最佳景观位置，用高度提炼生活完美演绎自然精髓，谱写古城新篇章创新房型推陈出新，阔气空间彰显不凡365天的贴身护卫，阔度管理以您为尊金地格林小城：心没有界限，身没有界限春光永驻童话之城我的家，我的天下东渡国际： 梦想建筑，建筑梦想齐鲁置业： 传承经典，创新生活比天空更宽广的是人的思想创新 远见 生活嘉德 中央公园：一群绝不妥协的居住理想家 完成一座改变你对住宅想象的超越作品极至的资源整合 丰富住家的生活内涵苛求的建造细节 提升住家的生活品质地段优势，就是永恒价值优势设计优势，就是生活质量优势景观优势，就是生命健康优势管理优势，就是生活品味优势空中华尔兹： 自然而来的气质，华尔兹的生活等级享受，没有不可逾越的极限所谓完美的习惯，是舒适空间的心情定格！临江花园： 经典生活品质风景中的舞台美林别墅： 源欧美经典 纯自然空间住原味别墅 赏园林艺术淡雅 怡景 温馨 自然钱江时代： 核心时代，核心生活核心位置 创意空间 优雅规划 人文景观 财富未来城市精神，自然风景，渗透私人空间泰达时尚广场： 是球场更是剧场 城市经济活力源时尚天津 水舞中国未来都会休闲之居创意时尚 天天嘉年华健康快乐新境界商旅新天地 缔造好生意城市运营战略联盟，参与协作，多方共赢华龙碧水豪园： 浪漫一次，相守一生东方莱茵： 品鉴品位 宜家宜人建筑一道贵族色彩品鉴一方美学空间品位一份怡然自得荡漾一股生命活力坐拥一处旺地静宅体会一种尊崇感受常青花园（新康苑）：新康苑 生活感受凌驾常规大非凡生活领域 成功人士的生活礼遇拥有与自己身份地位相等的花园社区在属于自己的宴会餐厅里会宾邀朋只与自己品味爱好相同的成功人士为邻孩子的起步就与优越同步酒店式物管礼遇拥有[一屋两公园 前后是氧吧]的美极环境水木清华： 住在你心里福星惠誉（金色华府）：金色华府，市府街 才智名门——释放生命的金色魅力真正了解一个人，要看他的朋友，看他的对手。
