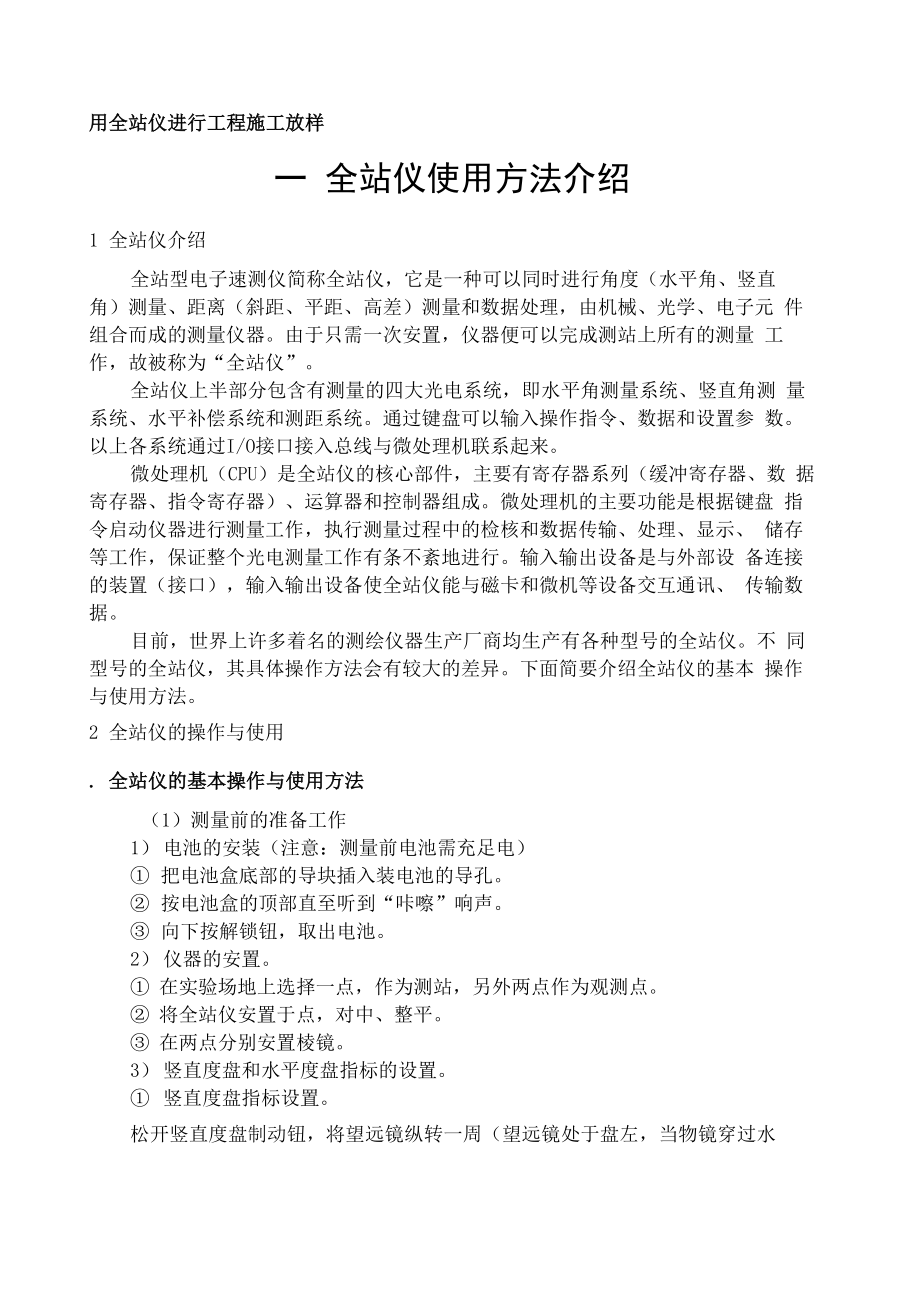

用全站仪进行工程施工放样一 全站仪使用方法介绍1 全站仪介绍全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直 角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元 件组合而成的测量仪器由于只需一次安置，仪器便可以完成测站上所有的测量 工作，故被称为“全站仪”全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测 量系统、水平补偿系统和测距系统通过键盘可以输入操作指令、数据和设置参 数以上各系统通过I/O接口接入总线与微处理机联系起来微处理机（CPU）是全站仪的核心部件，主要有寄存器系列（缓冲寄存器、数 据寄存器、指令寄存器）、运算器和控制器组成微处理机的主要功能是根据键盘 指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、 储存等工作，保证整个光电测量工作有条不紊地进行输入输出设备是与外部设 备连接的装置（接口），输入输出设备使全站仪能与磁卡和微机等设备交互通讯、 传输数据目前，世界上许多着名的测绘仪器生产厂商均生产有各种型号的全站仪不 同型号的全站仪，其具体操作方法会有较大的差异下面简要介绍全站仪的基本 操作与使用方法。
2 全站仪的操作与使用. 全站仪的基本操作与使用方法（1）测量前的准备工作1） 电池的安装（注意：测量前电池需充足电）① 把电池盒底部的导块插入装电池的导孔② 按电池盒的顶部直至听到“咔嚓”响声③ 向下按解锁钮，取出电池2） 仪器的安置① 在实验场地上选择一点，作为测站，另外两点作为观测点② 将全站仪安置于点，对中、整平③ 在两点分别安置棱镜3） 竖直度盘和水平度盘指标的设置① 竖直度盘指标设置松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置随即听见一声鸣响，并显示出竖直角② 水平度盘指标设置松开水平制动螺旋，旋转照准部 360，水平度盘指标即自动设置随即一声鸣 响，同时显示水平角至此，竖直度盘和水平度盘指标已设置完毕注意：每当 打开仪器电源时，必须重新设置和的指标4）调焦与照准目标操作步骤与一般经纬仪相同，注意消除视差2）角度测量1）首先从显示屏上确定是否处于角度测量模式，如果不是，则按操作转换为 距离模式2） 盘左瞄准左目标A,按置零键，使水平度盘读数显示为0° 00, 00〃，顺时 针旋转照准部，瞄准右目标B,读取显示读数3） 同样方法可以进行盘右观测。
4） 如果测竖直角，可在读取水平度盘的同时读取竖盘的显示读数3）距离测量1） 设置棱镜常数 测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正2） 设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15°C和760mmHg是仪 器设置的一个标准值，此时的大气改正为0ppm实测时，可输入温度和气压值， 全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改 正3） 量仪器高、棱镜高并输入全站仪4） 距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、 高差HD为水平距离，VD为倾斜距离全站仪的测距模式有精测模式、跟踪模式、粗测模式三种精测模式是最常 用的测距模式，测量时间约，最小显示单位1mm；跟踪模式，常用于跟踪移动目标 或放样时连续测距，最小显示一般为1cm，每次测距时间约；粗测模式，测量时间 约，最小显示单位1cm或1mm在距离测量或坐标测量时，可按测距模式（MODE） 键选择不同的测距模式 应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差 值是全站仪横轴中心与棱镜中心的高差3）坐标测量1）设定测站点的三维坐标。
2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角当设定后视点 的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读 数为其方位角3）设置棱镜常数4）设置大气改正值或气温、气压值5）量仪器高、棱镜高并输入全站仪6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标使用误区：（1）在坐标测量的时候为什么“设置方位角”没有用 答：请先确认你的全站仪是否完全整平，当全站仪在没有完全整平（换句话说就 是出现“补偿超限”）的情况下，是不能设置的，这是一个程序对全站仪的保护 因为如果你设置了方位角，测得的数据也是不准确的，这个可以避免出现不必要 的错误处理方法：精确整平全站仪后再进行设置2） 我在野外i角不准了是否可以用检测水准仪的方法来检测全站呢 答：用校正水准仪 i 角的方法来校正全站仪 i 角是不行的如果你用校正水准仪 十字丝的方法来校正全站仪十字丝，那你这台全站仪将不能正常使用因为你一 旦动了全站的十字丝，那么这台全站的三轴（三轴包括：发射轴，接收轴，视准 轴）必须重调因为全站仪的三轴一旦不共轴则会出现照准棱镜中心不测距的故 障处理方法：如果有条件最好能在校正台上精平全站仪后进行 i 角校正。
如果 在野外先精平全站仪后找到远处一个固定物（楼房上的天线或者避雷针等），也可 以进行i角校正步骤是：开机-ESC-配置-仪器参数设置-垂直角过零基准设置- 盘左照准目标-按是-再盘右照准目标-按是3） 为什么全站仪测量出来的距离比我用尺子量的距离短（长） 答：其实用这种方法判断全站仪测距有问题是不科学的，因为你用尺子量，第一可能尺子存在误差，第二人为误差，你用尺子量100m就可能差了几个毫米，甚至 厘米但是全站仪的精度是2+2PPM，就是说测1000m也就才4毫米的误差，因此 肯定不能以尺子来衡量全站仪处理方法：1.将全站仪拿到仪器鉴定中心通过基线来校正 2.找另外一台全站仪 （所有指标均合格）使用比测的方法来对全站仪进行调整 3.在野外的时候，在 没有其他全站仪的情况下，可以通过以下方法检测：首先选一平坦场地在 A 点安置并整平全站仪，用竖丝仔细在地面标定同一直线上间隔约50m的A、B点和B、C 点，并准确对中地安置反射棱镜然后全站仪设置了温度与气压数据后，精确测 出AB、AC的平距再在B点安置全站仪并准确对中，精确测出BC的平距可以 得出全站仪测距常数：K=AC—(AB+BC), K值应接近或等于0,若|K|〉5mm, 则要进行校正。
校正：经严格检验证实仪器常数K不接近于0已发生变化，用户如果需进行校正，将仪 器加常数按综合常数K值进行设置应注意的问题：1、 应使用仪器的竖丝进行定向，严格使A、B、C三点在同一直线上B点地面 要有牢固清晰的对中标记2、 B点棱镜中心与仪器中心是否重合一致，是保证检测精度的重要环节，因此， 最好在B点用三脚架和两者能通用的基座，如用三爪式棱镜连接器及基座互换时， 三脚架和基座保持固定不动，仅换棱镜和仪器的基座以上部分，可减少不重合误 差全站仪使用方法(1) 将仪器安置到三脚架上：将仪器小心地安置到三脚架上，松开中心连接螺旋， 在架头上轻移仪器，直到锤球对准测站点标志中心，然后轻轻拧紧连接螺旋2) 利 用圆水准器粗平仪器① 旋转两个脚螺旋A、B,使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直 的一条直线上② 旋转脚螺旋C,使圆水准器气泡居中3) 利用长水准器精平仪器① 松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线再 旋转脚螺旋A、B,使管水准器气泡居中② 将仪器绕竖轴旋转90º (100g),再旋转另一个脚螺旋C,使管水准器气泡 居中③ 再次旋转90º,重复①②，直至四个位置上气泡居中为止。
4) 利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜松开中心连接螺旋、轻移 仪器，将光学对中器的中心标志对准测站点，然后拧紧连接螺旋在轻移仪器时 不要让仪器在架头上有转动，以尽可能减少气泡的偏移5) 最后精平仪器二TOPCON GTS-312全站仪的使用按第4步精确整平仪器，直到仪器旋转到任何位置时管水准气泡始终居中 为止，然后拧紧连接螺旋1. 仪器外观和功能说明1・1仪器外观图1： GTS-312全站仪外观及:面板上按键功能H—进入坐标测量模式键 丄一一进入距离测量模式键ANG——进入角度测量模式键MENU——进入主菜单测量模式键ESC――用于中断正在进行的操作，退回到上一级菜单POWER——电源开关键――光标左右移动键▲ ▼――光标上下移动、翻屏键Fl、F2、F3、F4——软功能键，分别对应显示屏上相应位置显示的命令 显示屏上显示符号的含义V――竖盘读数；HR――水平读盘读数（右向计数）；HL――水平读盘读数 （左向计数）；HD――水平距离；VD――仪器望远镜至棱镜间高差；SD――斜距；*――正 在测距；N――北坐标，相当于x； E――东坐标，相当于y； Z――天顶方向坐标，相 当于高程H。
1）角度测量模式功能：按ANG键进入，可进行水平角、竖直角测量，倾斜改正开关设置 Fl OSET :设置水平读数为000000〃广F2 HOLD :锁定水平读数第1页J F3 HSET :设置任意大小的水平读数F4 P1 ；：进入第2页 匚Fl TILT :设置倾斜改正开关第2页 I F2 REP :复测法1 F3 V% :竖直角用百分数显示F4 P2 ；:进入第3页Fl H-BZ:仪器每转动水平角90°时，是否要蜂鸣声F2 R/L :右向水平读数HR/左向水平读数HL切换，一般用HR第3页F4F3 CMPS :天顶距V/竖直角CMPS的切换，一般取VP3 （:进入第1页2）距离测量模式 功能：先按丄 键进入，可进行水平角、竖直角、斜距、平距、高差测量及PSM、 PPM、距离单位等设置「F1 MEAS :进行测量F2 MODE :设置测量模式，Fine/coarse/tragcking （精测 / 粗测/跟踪）y第1页| F3 S/A：设置棱镜常数改正值（PSM）、大气改正值（PPM） < F4 P1 ；:进入第2页「F1 OFSET :偏心测量方式F2 SO：距离放样测量方式 第2页彳 F3 m/f/i：距离单位米/英尺/英寸的切换。
F4 P2 ；：进入第1页3）坐标测量模式功能：按也进入，可进行坐标（N, E, H）、水平角、竖直角、斜距测量及PSM、PPM、 距离单位等设置厂F1 MEAS :进行测量F2 MODE:设置测量模式，Fine/Coarse/Tracking第1页彳F3 S/A：设置棱镜改正值（PSM）,大气改正值（PPM）常数 F4 P1 ；：进入第2页> F1 :输入棱镜高F2 :输入仪器高第2页彳F3 OCC:输入测站坐标F4 P2 ；：进入第3页< F1 OFSET :偏心测量方式第3页 F3 m/f/i:距离单位米/英尺/英寸切换F4 P3 ；：进入第1页4）主菜单模式功能：按MENU进入，可进行数据采集、坐标放样、程序执行、内存管理、参数设 置等「DATA COLLECT（数据采集） 第1页J LAY OUT（点的放样）1 MEMORY MGR.（内存管理）PROGRAM （程序）第 2彳 页 GRID FACTOR（坐标格网因子）_ ILLUMINATION（照明）{PARAMETRERS（参数设置）CONTRAST ADJ.（显示屏对比度调整）1、 MEMORY MGR.（存储管理）C STATUS（显示测量数据、坐标数据文件总数）MAINTAIN（文件更名、查找数据、删除文件）第2页v第3页y（5 ）・第1页V第2 "（6 ）-第1页v第2 I.INPUT（坐标数据文件的数据输入）COORD.（删除文件中的坐标数据）INPUT（编码数据输入）TRANSFER（向微机发送数据、接收微机数据、设置通讯参数） （初始化数据文件）PROGRAM（程序）（悬高测量）（对边测量）COORD.（设置测站点Z坐标）（计算面积）页TO LINE（相对于直线的目标点测量）。
PARAMETRERS （参数设置）READING（最小读数）POWER OFF（自动关机）ON/OFF（垂直角和水平角倾斜改正）页——ERROR CORRECTION（系统误差改正注：仪器检校后必须进 行此项设置）存储管理菜单操作可参见图2图2：存储管理操作菜单2. 全站仪的主要功能介绍说明测量前，要进行如下设置一一按丄或"进入距离测量或坐标测量模式，再按第1 页的 S/A （F3）1. 棱镜常数PRISM的设置 一般原配棱镜设置为0,国产棱镜设置为-30mm具体见说明书）2. 大气改正值PPM的设置——按“T-P”，分别在“TEMP.”和“PRES.”栏, 输入测量时的气温、气压或者按照说明书中的公式计算出PPM值后，按“PPM”直接输入）3. PSM、PPM设置后，在没有新设置前，仪器将保存现有设置 角度测量（1） 功能：可进行水平角、竖直角的测量2） 方法：与经纬仪相同，若要测出水平角Z AOB，贝U： 1）当精度要求不高时：瞄准A点——置零（0 SET ） ——瞄准B点，记下水平度盘HR的大小 2）当精度要求高时：可用测回法（ method of observation set ）。
操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）距离测量先按丄键，进入测距模式，瞄准棱镜后，按Fl （MEAS）,即可1） 功能：可测量平距HD、高差VD和斜距SD （全站仪镜点至棱镜镜点 间高差及斜距）（2） PSM 、PPM 的设置 —测距、测坐标、放样前1） 棱镜常数（PSM ）的设置一般：PRISM=0 （原配棱镜），-30mm （国产棱镜）2） 大气改正数（ PPM ）（乘常数）的设置输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的 值坐标测量（1）功能：可测量目标点的三维坐标（X，Y， H )1)2)3)4)5)6)（2）见图3按键步骤：ANG键，进入测角模式，瞄准后视点AHSET，输入测站0至后视点的坐标方位角a 饥键，进入坐标测量模式°P（,进入第2°页0CC，输入测站坐标（X,Y,H ）000P（，进入第2页输入仪器高P （，进入第2页输入棱镜高7）瞄准待测量点B，按MEAS （测量）,得B点的（XB零星点的坐标放样图3：坐标测量示意图1、234、5、见图4按键步骤为：按MENU——进入主菜单测量模式 按LAYOUT——进入放样程序，再按SKP—略过选择文件。
一按（F1）,再按NEZ,输入测站0点的坐标（x,y,H）；并在一栏，点的坐标放样000按BACKSIGHT （F2），再按NE/AZ,输入后视点A的坐标（x , y ）；若不知A点AA坐标而已知坐标方位角a，则可再按AZ，在HR项输入a的值瞄准A点，OA OA按 YES按LAYOUT （F3）：输入待放样点B的坐标（x,y,H ）及测杆单棱镜的镜高后，BBB按ANGLE （F1）使用水平制动和水平微动螺旋，使显示的dHR=0000,00〃，即找 到FOB方向，指挥持测杆单棱镜者移动位置，使棱镜位于0B方向上6、按DIST，进行测量，根据显示的dHD来指挥持棱镜者沿0B方向移动，若dHD为正，则向0点方向移动；反之若dHD为负，贝U向远处移动，直至dHD=0时， 立棱镜点即为B点的平面位置其所显示的dZ值即为立棱镜点处的填挖高度， 正为挖，负为填7、按NEXT——放样下一个点CTOPCON全站仪与电脑的数据通讯1、电脑中数据文件的上载（UPLOAD）（1） 在电脑上用文本编辑软件（如Windows附件的“写字板”程序），输入点的 坐标数据，格式为“点名，Y,X,H”；保存类型为“文本文档”。
具体见图52） 用“写字板”程序打开文本格式的坐标数据文件，并打开T-COM程序，将坐 标数据文件复制到T-COM的编辑栏中3） 用通讯电缆将全站仪的“SIG”口与电脑的串口（如COM1）相连，按MENU—MEMORY MGR. —DATA TRANSFER，进入数据传输，先在“ COMM. PARAMETER”（通讯 参数）中分别设置“ PROTOCOL” （议协）为“ ACK/NAK”； “BAUD RATE”（波特率）为 9600； “CHAR./PARITY”（校检位）为“8/NONE”； “STOP BITS”（停止 位）为“1”4）点击按钮图5：编辑上载的数据文件出现“ Curren t data are saved as: ”对话框时，点“ OK”，出现如下图 6 的通讯参数设置对话框按全站仪上的相同配置进行设置并选择“Read t ex t file ”后，点“GO”将刚保存的文件打开，出现Point De tails （点描述）对话框图6：上载的数据文件（5）回到全站仪主菜单 MENU 中的 MEMORY MGR. —DATA TRANSFER—LOAD DATA—COORD. DATA。
用INPUT为上传的坐标数据文件输入一个文件名后，点“YES”使全站仪 处于等待数据状态（Wai ting Data）,再在电脑Poin t De tails对话框中点“OK” 注：可以直接在T-COM软件编辑栏中按“点名，Y,X,H”的格式编辑待上载的坐标 数据文件2、全站仪中数据文件的下载（DOWNLOAD）iFaGTS同上载一样，进行电缆连接和通讯参数的设置点击按钮 ，设置通讯参数并选择“Write text file”后，再在全站仪上选择下载数据文件的类型（测量 数据文件或坐标数据文件）先在电脑上按“ GO”，处于等待状态，再在全站仪上 按“确定”，即可将全站仪中的数据下载至电脑出现“Current data are saved as ”及“是否转换”时对话框时，点击“ Cancel”点击按钮“吾”，将下载的 数据文件取名后保存保存时下载的测量数据文件及坐标数据文件均要加上扩展 名 gt6）批量点的坐标放样1、 放样坐标数据文件的编辑及上载可采用以下两种方法来实现：（1） 数据通讯方法按TOPCON全站仪与电脑的数据通讯中“电脑中数据文件的 上载（UPLOAD）”的方法将控制点及待放样点的坐标数据文件（如：ZBSJ町（坐标 数据文件））上载至全站仪。
Y、H2） 坐标输入方法按MENU键（进入主菜单模式）—— EMORY MGR.（内存管理） ——P（（翻页）——COORD. INPUT （坐标输入）——INPUT （建立一个文件名， 如：ZBSJ町（坐标数据文件））——ENTER——分别在PT#、N、E、Z栏输入第一个 点的点名、X、Y、H——输入下一个点的点名、X、+K0+040K0+060K0+0802、 实地放样操作 日如图7所示，要在控制点D3架仪后 D2视 D2 点，来放样点 K0+040、K0+060、K0+0800已D3图7:坐标放样示意图三点1） 按MENU,进入主菜单模式，选择LAYOUT （放样）2） 在“SELECT A FILE”中，用INPUT输入或LIST选择电脑上载的坐标数据文 件名3） 在“ INPUT”中用INPUT输入或LIST选择测站点D3，并输入（仪器高）4） 在“BACKSIGHT”中同样输入或选择后视点的点号D25） 瞄准后视点D2，按“YES”6） 在“LAYOUT”中同样输入或选择待放样点号K0+040及棱镜高，则计算出要 仪器旋转的水平角值HR及平距HD7） 按ANGLE，显示目前望远镜方向与放样方向之差dHR；按DIST,显示目前立 镜点与放样点间水平距离之差dHD。
反复移动棱镜，当dHR和dHD均为零时，立镜 点即为K0+040（8） 按 NEXT，放样下一点放样操作菜单见下图8数据采集(略)图8：放样操作菜单三 建筑施工放样方法1 平面坐标系间的坐标转换公式如图，设有平面坐标系xoy和x'o'y'(左手系 x、x'轴正向顺时针旋转90o为y、y'轴正向)；x轴与x'轴间的夹角为9 (x轴正向顺时针旋转至x' 轴正向，9范围：00一3600)o设o'点在xoy坐标系中的坐标为(xo',yo'),则 任一点P在xoy坐标系中的坐标(x,y)与其在x'o'y'坐标系中的坐标(x',y') 的关系式为：在建筑施工中，上面的平面坐标系 xoy 一般多为城市坐标系，平面坐标系 x'o'y' 一般多为建筑施工坐标系AOB ；若xoy、x'o'y'均为左手系，则用上 式进行转换；但有时建筑施工坐标系AOB会出现右手系一一x'(A)轴正向逆时 针旋转90o为y'(B)轴正向此时，应注意上面的计算公式变为：2. 建筑基线测设及角桩定位如图，选择100mX35m的一个开阔场地作为实验场地，先在地面上定出水平 距离为55.868m的两点，将其定义为城建局提供的已知导线点A5、A6，其中A5 同时兼作水准点。
T”形建筑基线的测设(1)根据建筑基线M、0、N、P四点的设计坐标和导线点A5、A6坐标，用极 坐标法进行测设，并打上木桩已知各点在城市坐标系中的坐标如下：A5,,， A6,，M,，0,，N,，P,8 = ab —(1800-p)(2) 测量水平角〈MON、水平距离MO (a)、ON (b),由公式 2(a + b) P ,计算出 8 值，在木桩上进行改正3) 测量改正后的〈MON,要求其与180o之差不得超过土24〃，再丈量MO、ON 距离，使其与设计值之差的相对误差不得大于 1/100004) 在O点用正倒镜分中法，拨角90o,并放样距离OP,在木桩上定出P点 的位置5) 测量＜POM，要求其与90o之差不得超过土24〃，再丈量OP距离，与设计 值之差的相对误差不得大于 1/10000根据建筑基线进行建筑物的定位根据图中的待建建筑物 F1 与建筑基线的关系，利用建筑基线，用直角坐标法 放样出 F1 的 1#、2#、3#、4#四个角桩检查1~2个角桩的水平角与900的差是否小于土30〃，距离与设计值之差的相 对误差不得大于 1/3000以A5高程(20.47m)为起算数据，用全站仪测出F1的1#、2#、3#、4#四个 角桩的填挖深度。
F1的地坪高程为20.50m)根据导线进行建筑物的定位设图中NOP构成的是建筑施工坐标系AOB，并设待建建筑物F2在以O点原点 的建筑施工坐标系AOB中的坐标分别为1# (3，2)、2# (3，17)、3# (23，17)、 4# (23，2)，且已知建筑坐标系原点O在城市坐标系中的坐标为O (,), OA轴的 坐标方位角为92015'49"，试计算出1#、2#、3#、4#点在城市坐标系中的坐标，并 在在A6测站，后视A5,用极坐标法放样出F2的1#、2#、3#、4#四个角桩［参考答案：F2的4个角桩的设计坐标分别如下：1#（,）、2#（,）、3#（,）、4#（,）］检查1~2个角桩的水平角与900的差是否小于土30〃，距离与设计值之差的相 对误差不得大于1/3000（3）以A5高程（20.47m）为起算数据，用全站仪测出F2的1#、2#、3#、4# 四个角桩的填挖深度F2的地坪高程为20.50m）3. 圆曲线中桩测设的局部极坐标法（1） 以圆曲线起点ZY为原点，切线指向交点JD为x轴正向，再顺时针旋转90° 为y轴正向，建立切线支距法坐标系2） 用切线支距法同样的方法求出各中桩P在该坐标系中的坐标。
注意y坐标 的正负符号其中有：l 1800P _R兀（3） 在ZY点架仪，输入测站点坐标（0, 0），后视x轴正向，输入方位角000000〃， 测出一任意点ZD在该坐标系中的坐标4） 在ZD点设站，后视ZY点，根据各中桩P的坐标用全站仪坐标放样功能，放 样出各中桩若使用经纬仪，则可先用坐标反算公式，求出P点至ZD点的距离D 及转角§（方位角之差），再进行拨角、量边四：CASIO FX-4800P 程序程序名：ZHUAN HUAN （转换）1．用途：该程序是“两平面坐标系间坐标转换”的计算程序2．程序数学模型：（略） 3．程序清单：C “XO”： E “YO”： D “ANGLE”： F “SIGN” /Lbl 0/{A, B}/F丰 1 = A=A： B=-BA X二C+AcosD-BsinD/Y二E+BcosD+AsinD 丄Goto 04．程序说明：XO, YO——施工坐标系(A-O' -B)的原点O'在统一坐标系(x-o-y)中的坐 标ANGLE——为统一坐标系的x轴顺时针旋转至施工坐标系的A轴的角值SIGN——为符号函数，若输入“1”时，则表明x-o-y为左手系，且A-O' -B 也为左手系；若输入“1”之外值，则表明x-o-y为左手系，而A-O' -B为右手系。
A, B 某点在施工坐标系中的纵、横坐标。
