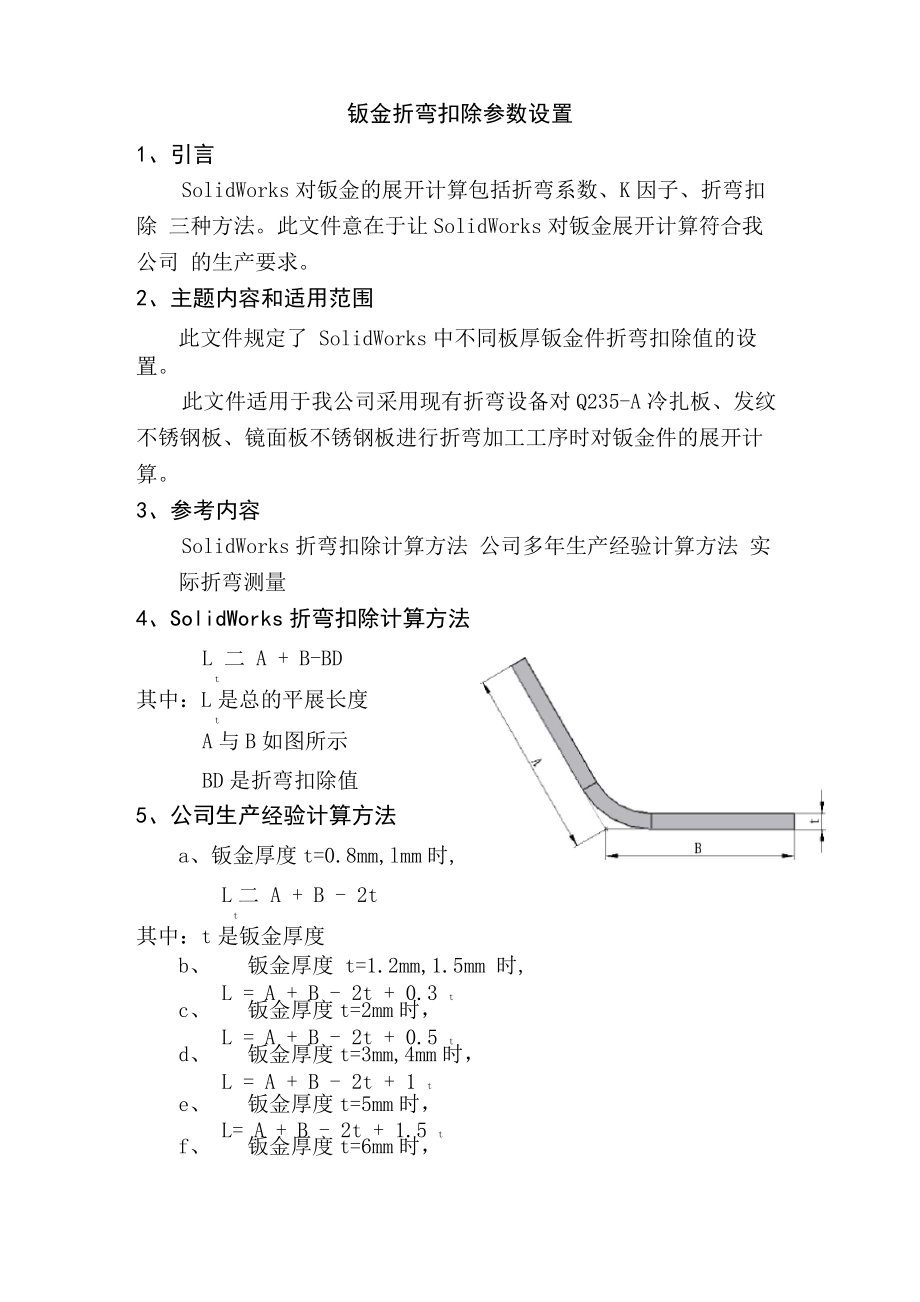

钣金折弯扣除参数设置1、引言SolidWorks对钣金的展开计算包括折弯系数、K因子、折弯扣除 三种方法此文件意在于让SolidWorks对钣金展开计算符合我公司 的生产要求2、主题内容和适用范围此文件规定了 SolidWorks中不同板厚钣金件折弯扣除值的设 置此文件适用于我公司采用现有折弯设备对Q235-A冷扎板、发纹 不锈钢板、镜面板不锈钢板进行折弯加工工序时对钣金件的展开计 算3、参考内容SolidWorks折弯扣除计算方法 公司多年生产经验计算方法 实际折弯测量4、SolidWorks折弯扣除计算方法L 二 A + B-BDt其中：L是总的平展长度tA与B如图所示BD是折弯扣除值5、公司生产经验计算方法a、钣金厚度t=0.8mm,lmm时,L二 A + B - 2tt其中：t是钣金厚度b、 钣金厚度 t=1.2mm,1.5mm 时,L = A + B - 2t + 0.3 tc、 钣金厚度t=2mm时，L = A + B - 2t + 0.5 td、 钣金厚度t=3mm,4mm时，L = A + B - 2t + 1 te、 钣金厚度t=5mm时，L= A + B - 2t + 1.5 tf、 钣金厚度t=6mm时，L = A + B - 2t + 2 tg、 钣金厚度t=8mm时，L = A + B - 2t + 3 th、 钣金厚度t=10mm时，L = A + B - 2t + 3.5 t6、SolidWorks 折弯扣除值设定对比以上4、5,可得SolidWorks钣金件的折弯扣除BD值应设置如下：a、 钣金厚度t=0.8mm,lmm时，BD = 2tb、 钣金厚度t=1.2,1.5mm时，BD = 2t- 0.3c、 钣金厚度t=2mm时，BD = 2t- 0.5d、 钣金厚度t=3mm,4mm时，BD = 2t- 1e、 钣金厚度t=5mm时，BD = 2t -1.5f、 钣金厚度t=6mm时，BD = 2t-2g、 钣金厚度t=8mm时，BD = 2t-3h、 钣金厚度t=10mm时，BD = 2t-3.5说明：以上列出了公司现在的所有可用于折弯的钣金厚度,当增加新钣厚时,可用插入法计算。
