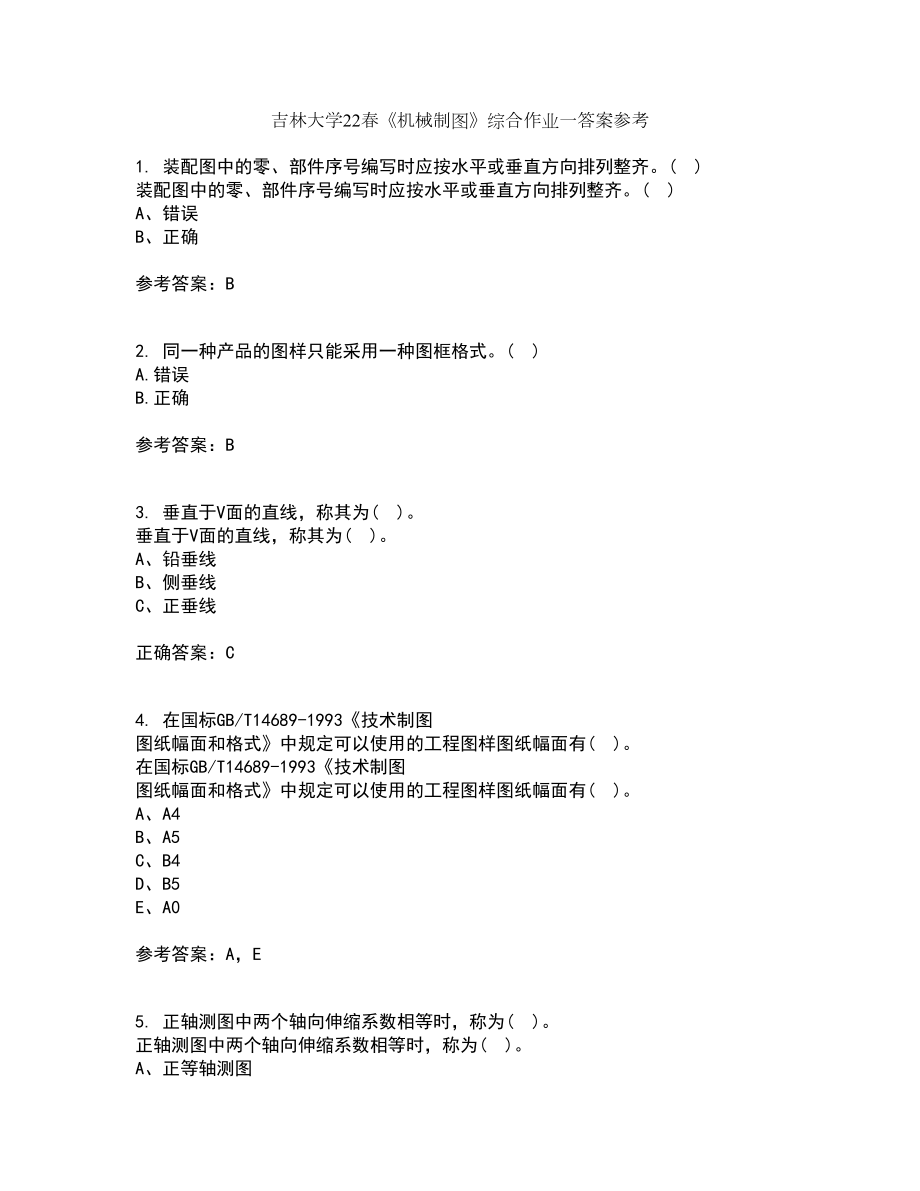

吉林大学22春《机械制图》综合作业一答案参考1. 装配图中的零、部件序号编写时应按水平或垂直方向排列整齐 )装配图中的零、部件序号编写时应按水平或垂直方向排列整齐 )A、错误B、正确参考答案：B2. 同一种产品的图样只能采用一种图框格式 )A.错误B.正确参考答案：B3. 垂直于V面的直线，称其为( )垂直于V面的直线，称其为( )A、铅垂线B、侧垂线C、正垂线正确答案：C4. 在国标GB/T14689-1993《技术制图 图纸幅面和格式》中规定可以使用的工程图样图纸幅面有( )在国标GB/T14689-1993《技术制图 图纸幅面和格式》中规定可以使用的工程图样图纸幅面有( )A、A4B、A5C、B4D、B5E、A0参考答案：A，E5. 正轴测图中两个轴向伸缩系数相等时，称为( )正轴测图中两个轴向伸缩系数相等时，称为( )A、正等轴测图B、正二轴测图C、正三轴测图正确答案：B6. 普通螺纹标记中的公称直径是指螺纹的基本大径 )A.错误B.正确参考答案：A7. 在机械制图中常用的线型有( )在机械制图中常用的线型有( )A、交叉线B、相交线C、波浪线参考答案：C8. 在国标GB/T14691-1993《技术制图 字体》中规定的工程图样字体有( )。
在国标GB/T14691-1993《技术制图 字体》中规定的工程图样字体有( )A、长仿宋体B、短仿宋体C、A型字母D、手写体E、希腊字参考答案：A，C9. 与轴测轴平行的线段，必须按该轴的轴向伸缩系数进行度量 )A.错误B.正确参考答案：B10. 正等轴测投影的轴间角均为120° )A.错误B.正确参考答案：B11. 形体的一般生成方法不包括( )形体的一般生成方法不包括( )A、运动生成法B、组合生成法C、扫描生成法参考答案：C12. 图样中标注的螺纹长度均指不包括螺尾在内的有效螺纹长度﹔否则，应另加说明或按实际需要标注 )A.错误B.正确参考答案：B13. 有效螺纹的终止线，不论是在视图或剖视图中，都应用粗实线表示 )A.错误B.正确参考答案：B14. 当剖视图的主要轮廓线与水平线成45度时其剖面线应画成与水平线成( )当剖视图的主要轮廓线与水平线成45度时其剖面线应画成与水平线成( )A、45度B、135度C、30度D、60度E、50度参考答案：C，D15. 徒手绘图的基本要求是( )徒手绘图的基本要求是( )A、轻B、好C、快D、细E、准参考答案：B，C，E16. 当普通螺纹为左旋时，应将其旋向代号“LH”注写在螺纹标记的后面。
)A.错误B.正确参考答案：B17. 截平面和圆柱轴线的相对位置不同，会产生的截交线有( )截平面和圆柱轴线的相对位置不同，会产生的截交线有( )A、两平行直线B、椭圆C、圆D、半圆E、抛物线参考答案：A，B，C18. 尺寸界线用什么线绘制( )尺寸界线用什么线绘制( )A、点划线B、粗实线C、细实线正确答案：C19. 标注平行并列的尺寸时，应使较大的尺寸靠近视图，较小的尺寸依次向外分布 )A.错误B.正确参考答案：A20. 一般用细点划线表示需进行表面热处理的机件表面( )一般用细点划线表示需进行表面热处理的机件表面( )A、错误B、正确正确答案：A21. 普通平键只有A型和B型 )普通平键只有A型和B型 )A、错误B、正确参考答案：A22. 尺寸标注的三种形式不包含( )尺寸标注的三种形式不包含( )A、链状式B、坐标式C、综合式D、环状式参考答案：D23. 哪种销常与槽型螺母配合使用，起防松作用?( )A.圆柱销B.圆锥销C.开口销D.梯形销参考答案：C24. 已知点A(12，5，8)，与点A对称于V面的点B的坐标值是(12，5，-8) )已知点A(12，5，8)，与点A对称于V面的点B的坐标值是(12，5，-8)。
)A、错误B、正确参考答案：A25. 平面立体的是( )平面立体的是( )A、长方体B、三棱锥C、圆柱体D、六棱柱E、圆锥体参考答案：A，B，D26. 满足使用要求的前提下，尽量选取( )的公差等级，以降低加工成本满足使用要求的前提下，尽量选取( )的公差等级，以降低加工成本A、高B、中C、低参考答案：C27. 截交线的性质有( )A.是截平面与立体表面的交线B.只属于截平面的线C.一定是封闭的平面图形D.不一定是封闭的平面图形参考答案：ACD28. 截平面和圆锥体轴线的相对位置不同，会产生的截交线有( )截平面和圆锥体轴线的相对位置不同，会产生的截交线有( )A、两直线B、椭圆C、圆D、双曲线E、抛物线正确答案：A,B,C,D,E29. 与投影面倾斜的圆或圆弧，其投影均可简化用圆或圆弧代替 )A.错误B.正确参考答案：A30. 尺寸公差指的是( )尺寸公差指的是( )A.允许的尺寸变动量B.加工时产生的尺寸误差C.加工时出现的尺寸偏差D.尺寸的极限大小参考答案：A31. 实际尺寸减其基本尺寸所得的代数差是公差( )实际尺寸减其基本尺寸所得的代数差是公差( )。
A、错误B、正确正确答案：A32. 组合体视图绘制的步骤( )组合体视图绘制的步骤( )A、形体分析，选择主视图，画图，确定比例，选择图幅B、形体分析，选择主视图，确定比例，选择图幅，画图C、形体分析，画图，选择主视图， 确定比例，选择图幅正确答案：B33. 凡是比一般公差大的公差，图形中均不需注出公差 )A.错误B.正确参考答案：A34. 零件的功能结构主要指包容、支承、联接、传动、定位、密封( )零件的功能结构主要指包容、支承、联接、传动、定位、密封( )A、错误B、正确正确答案：B35. 滚动轴承由四种基本结构组成但不包括( )滚动轴承由四种基本结构组成但不包括( )A、轴承座B、滚动体C、保持架参考答案：A36. 投影法可分为( )投影法可分为( )A、平行投影法B、中心投影法C、正投影法D、点投影法E、斜投影法正确答案：A,B37. 在画外螺纹时，一般将小径画成大径的0.85倍( )在画外螺纹时，一般将小径画成大径的0.85倍( )A、错误B、正确正确答案：B38. 为方便作图，绘制正等轴测图时的轴向伸缩系数采用简化伸缩系数 )A.错误B.正确参考答案：B39. 轴测图中线性尺寸一般应沿轴测轴方向标注。
)A.错误B.正确参考答案：B40. 轴测图中，相互平行的两直线，其投影不一定平行 )A.错误B.正确参考答案：A41. 有轴向运动，应适当增大( )有轴向运动，应适当增大( )A、J过盈B、间隙C、过渡正确答案：B42. 管螺纹标记中的尺寸代号(如3/4)，是指管螺纹的大径的基本尺寸 )A.错误B.正确参考答案：A43. 特征建模顺序为( )特征建模顺序为( )A、基础特征B、主要特征C、规律排列的特征D、对称的特征E、次要的特征正确答案：A,B,C,D,E44. 在三投影面体系中，由前向后投射得到的视图，称为( );由上向下投射得到的视图，称为( );由左向右投射得到的视图，称为( )通常称为三面视图或三视图 )在三投影面体系中，由前向后投射得到的视图，称为( );由上向下投射得到的视图，称为( );由左向右投射得到的视图，称为( )通常称为三面视图或三视图 )A.主视图;俯视图;左视图B.左视图;主视图;俯视图C.俯视图;主视图;左视图D.左视图;俯视图;主视图参考答案：A45. 第一角和第三角画法的主要区别不包含( )第一角和第三角画法的主要区别不包含( )。
A、各视图的配置位置不同B、里后外前C、里前外后正确答案：B46. 根据零件结构形状的特点和用途，大致可分为( )根据零件结构形状的特点和用途，大致可分为( )A、轴套类B、轮盘类C、叉架类D、箱体类E、板架类正确答案：A,B,C,D47. 直线AB平行于H面，它在H面上的投影是( )直线AB平行于H面，它在H面上的投影是( )A.实长不变B.长度缩短C.聚为一点D.长度伸长参考答案：A48. 标注粗糙度的参数时优先选用轮廓算术平均偏差 )标注粗糙度的参数时优先选用轮廓算术平均偏差 )A、错误B、正确参考答案：B49. 当按看标题栏的方向看图时，标题栏的长边一律水平放置 )A.错误B.正确参考答案：A50. 尺寸偏差不可分为( )尺寸偏差不可分为( )A、上下偏差B、极限偏差C、实际偏差参考答案：A51. 一般用细点划线表示需进行表面热处理的机件表面 )一般用细点划线表示需进行表面热处理的机件表面 )A、错误B、正确参考答案：A52. ф30H8/f7的含义是基本尺寸为ф30的( )ф30H8/f7的含义是基本尺寸为ф30的( )A、基孔制间隙配合B、基轴制间隙配合C、基孔制过盈配合正确答案：A53. 细实线不可用作( )。
细实线不可用作( )A.可见轮廓线B.尺寸线C.尺寸界线D.剖面线参考答案：A54. GB规定图纸的基本幅面是( )GB规定图纸的基本幅面是( )A、4种B、5种C、6种参考答案：B55. 普通螺纹的牙型符号是( )普通螺纹的牙型符号是( )A、BB、TrC、M正确答案：C56. 标注尺寸的三要素是尺寸数字、尺寸界线和箭头 )A.错误B.正确参考答案：A57. 基本体按其表面形成特点分为平面和曲面两类 )基本体按其表面形成特点分为平面和曲面两类 )A、错误B、正确参考答案：A58. 平面与圆锥体表面相交，可以得到五种截交线 )A.错误B.正确参考答案：B59. 左旋弹簧( )左旋弹簧( )A、注不注均可B、不用注出C、注出左字正确答案：C60. 已知直齿圆柱齿轮的齿数Z=60，模数m=3，其分度圆直径是( )已知直齿圆柱齿轮的齿数Z=60，模数m=3，其分度圆直径是( )A、φ180B、φ186C、φ174参考答案：A。
