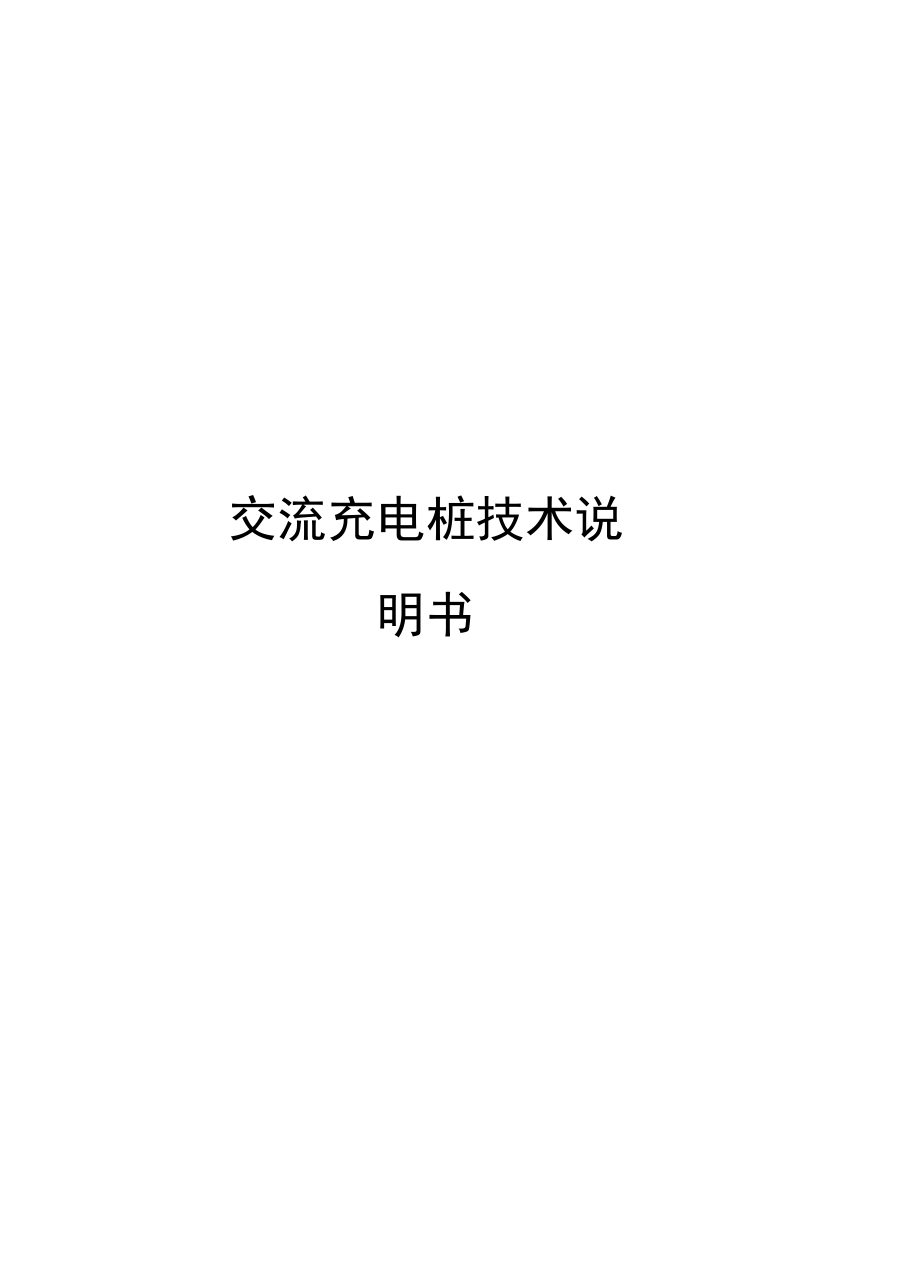

交流充电桩技术说明书2020 年 4 月 19 日电动汽车交流充电桩技术说明书1 概述（1）满足《国家电网公司电动汽车充电设施建设指导意见》、《电动汽 车充电设施建设典型设计》中对交流充电装置技术指标的要求；（2）交流充电桩采用单桩单充式结构，每个充电接口提供 AC220V/7kW 的交流供电能力；（3）具备对充电桩运行状态的综合测控保护能力如运行状态监测、故障 状态监测、充电计量和充电过程的联动控制、短路保护、过流保护 等；（4）设置指示灯、数码显示屏，显示运行状态；（5）设置急停开关、操作按键等必须的操作接口；（6）采用交流电子式多功能电能表进行交流充电计量；（7）设置刷卡机，支持 IC 卡付费方式；（8）具备过/欠压报警、充电接口的连接状态判断、联锁等功能；（9）提供完善的通讯功能，可根据需要上传交流充电桩的运行状态参 数，接受远程控制命令2 遵循的主要标准2.1 电动汽车技术标准：GB/T 18487.1- 《电动车辆传导充电系统一般要求》文档仅供参考，不当之处，请联系改正GB/T 18487.2- 《电动车辆传导充电系统电动车辆与交流/直流电源的连接 要求》GB/T 18487.3- 《电动车辆传导充电系统电动车辆与交流 /直流充电机 （站）》GB/T 20234- 《电动汽车传导充电用插头、插座、车辆耦合器和车辆插孔 通用要求》电气技术标准：GB/T 17215.322- 《 静 止 式 有 功 电 能 表 0.2S 级 和 0.5S 级 》GB 17625.2-《电磁兼容限值对每相额定电流W16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制》GB 17625.3-《电磁兼容限值对额定电流大于16A的设备在低压供电系统 中产生的电压波动和闪烁的限制》2.2 国家电网公司标准：Q/GDW 399- 《电动汽车交流供电装置电气接口规范》Q/GDW 400- 《电动汽车充放电计费装置技术规范》3 主要功能简介3.1 充电桩人机界面人机界面采用数码显示屏，显示信息丰富，界面友好。
3.2 充电桩状态指示故障指示灯：设置 1 个红灯，是故障信号总的指示灯，指示的故障 包括联锁失败、过流、过压、欠压、失电、断路器跳闸 （短路、漏电)、刷卡机故障；运行状态指示灯：设置 1 个绿灯，绿灯闪烁指示在充电状态，绿灯常 亮指示充电完成或空闲状态；指示灯采用LED灯的方式，设置在充电桩的正面；3.3 充电桩保护功能具有漏电保护、短路保护、过流、过压、欠压保护等保护功能 除短路和漏电保护外，其它保护功能经过充电控制器控制接触器实 现，以实现自恢复；短路和漏电保护选用带漏电保护的微型断路器实 现3.4 计量计费功能3.4.1 电度表配置采用国内先进的交流多功能电能表，此表具备计量精准，通讯方便 等特点3.4.2 刷卡方式刷卡式3.4.3 充电方式按充电计费方式，共可分如下几种：1) 按电量充电2) 按时间长短充电3) 充满为止4) 按金额充按充电启动方式划分，有以下两种方式1) 即到即充2) 定时充电3.4.4 充电计费过程1).充电客户可在管理中心租用充值卡，在卡内预存充电金额可 考虑收取充值卡押金)2).充电前将卡插入充电桩读卡器，充电桩读取卡信息，进入操作界 面，进入操作界面后，提示用户接上充电接头，充电桩读取卡内 余额，作为充电参考，设置好参数后，卡被锁定，充电接口机械 锁定。
3) .开始充电，充电桩将提示将卡取走，充电桩进入充电状态，禁止 任何操作，只有再次插入启动该次充电的卡才能进行操作4) .用户将卡插入充电桩读卡器，此时，能够查询充电状态，或者手 动结束充电，充电桩将费用从卡内扣除，解除对该卡的锁定，解 除对充电接口的机械锁定5) .充电结束后，客户可将充值卡在就近营业网点办理退费手续，退 还卡内余额及充值卡押金3.4.5 结算系统包括结算系统、结算设备、售卡/充值系统等3.5 通讯功能经过 RS485 与计量计费系统通讯，提供充电信息以及充电桩的工作 状态3.6 急停按钮具备急停按钮，以便在紧急情况时能够强行终止充电急停按钮外部 加防护罩，只有破坏防护罩才能按下急停按钮，防止误操作和人为破 坏4 主要技术参数RJ454.1 电源要求：芜电tth业翳平台才茂2G/3GMG路由器充电桩A才茂2G蝕即4G路宙器采用单相 220V；220V ± 10% ；频率：50 Hz ±1Hz4.2IP 防护等级交流充电桩应遵守IP32 （在室内）或IP54 （在室外），室外环境应用 时应设置必要的遮雨设施三防（防潮湿，防霉变，防盐雾）保护：交流充电桩内印刷线路板、接插件等电路应进行防潮湿、防霉变、防盐雾处理，保证充电机能在室外潮湿、含盐雾的环境下正常运行。
防锈（防氧化）保护： 交流充电桩铁质外壳和暴露在外的铁质支架、零件应采取双层防锈措 施，非铁质的金属外壳也应具有防氧化保护膜或进行防氧化处理平均故障间隔时间（MTBF）：MTBF 应不小于 30000 h4.3 交流充电桩接口/连接器要求及技术指标4.3.1 接口要求：充电接口按照国标GBT20234.1-执行设计符合以下标准：车辆连接器具有 7 个功率或信号触头，包括：电悴制导引鳗一6.冷匚If.^3.（1） 动力线L线：交流供电装置L线2） 备用 13） 备用 24） 动力线N线：交流供电装置N线5） 保护地线：使电动汽车车身经过交流充电桩可靠接地6） 充电控制导引线+：实现交流充电桩控制导引电路功能的连接 线7） 充电控制导引线 -：实现交流充电桩控制导引电路功能的连接线接线的电气额定值如下：触头序号单项交流功能1220V,最大32A (a)L线234220V,最大32A (a)N线5故障(用)规定值保护性接地630V 2A充电控制导引线+730V 2A充电控制导引线-(a)电流额定值可根据父流充电桩输出在以下额定值中选取：额定电流以优选值 (A) :16, 324.3.2 车辆连接器具备功能：1 交流充电桩采用单一插头的车辆连接器与单个电动汽车车辆插 孔连接。
连接顺序：连接时应首先连接接地线，最后连接控制导引电路；在 脱开的过程中，控制导引电路应该首先断开，最后断开接地车辆连接器应有锁紧装置用于防止车辆连接器与电动汽车连接时 意外断开4 车辆连接器应具备防误操作功能4.3.3 车辆连接器技术指标：环境条件工作环境温度：-40°C〜+70°C；相对湿度：5%〜95%；海拔咼度：＜1000m；特殊地区使用时，根据当地环境条件在订货时指定防触电保护文档仅供参考，不当之处，请联系改正应保证操作人员在正常使用时不会触及到车辆连接器的带电部件应保证车辆连接器触头的任意导电部分不能接触到电动汽车车辆插孔的外壳，保证电动汽 车辆插孔的任意导电部分不能接触到车辆连接器的外壳车辆连接器寿命空载时操作 10000 次5充电桩充电步骤及流程：If ]才茂由器接入裁由器l^KJ Siffi平台RJ45才茂MG爲仔坤G路由器故障5.1 将充电枪与电动汽车相连，刷卡刷卡后，充电装显示如下界面：预约充电 〕 充满为止 J 设定金额 1 设定电量 1 设定时间口文档仅供参考，不当之处，请联系改正面板上的“电源”指示灯常亮，“充电”、“故障”指示灯熄灭电 量显示为（IC卡号）金额显示为（卡内金额）。
5.2 选择以下充电方式进行充电：5.2.1 预约充电经过上翻下翻键选择不同的充电模式，选择预约充 电，指示灯在预约充电上亮起输入预约时间参数，输入完 成后按“确认”，则设置“预约充电”完成，刷卡启动充 电5.2.2 充满为止经过上翻下翻键选择不同的充电模式，选择充满为止，指示灯在充满为止上亮起刷卡启动充电5.2.3 按金额充经过上翻下翻键选择不同的充电模式，选择按金额充，指示灯在按金额充上亮起输入充电金额，输入完成后 按“确认”， 则设置“按金额充”完成，刷卡启动充电5.2.4 按电量充经过上翻下翻键选择不同的充电模式，选择按电量充，指示灯在按电量充上亮起输入充电电量，输入完成 后按“确认”， 则设置“按电量充”完成，刷卡启动充 电5.2.5 按时间充经过上翻下翻键选择不同的充电模式，选择按时间充，指示灯在按时间充上亮起输入充电时间，输入完成后 按“确认”， 则设置“按时间充”完成，刷卡启动充电5.3 充电页面充电电缆连接正常，并进行参数设置后，用户刷卡即 可合上接触器启动充电刷卡后，面板上的充电指示灯亮，表 明正在充电过程 IC 卡移开后，数码管第一行显示当前充电电 量，第二行显示当前已充金额。
5.4 结算页面充电完成后，用户刷卡结算用户希望提前结束充电 时，都能够刷卡启动的 IC 卡停止充电并结算若当前 IC 卡不 是原启动充电 IC 卡，此卡也没结算，则此卡结算若此卡结算 过，则无法进行结算）刷卡成功后，充电灯熄灭，表明充电 结束能够拔出充电电缆充电电缆拔出后，界面回复“初始界 面”5.5 操作示意图如下插好充电电缆刷卡预约充电 充满为止 按金额充 按电量充 按时间充刷卡结算。
