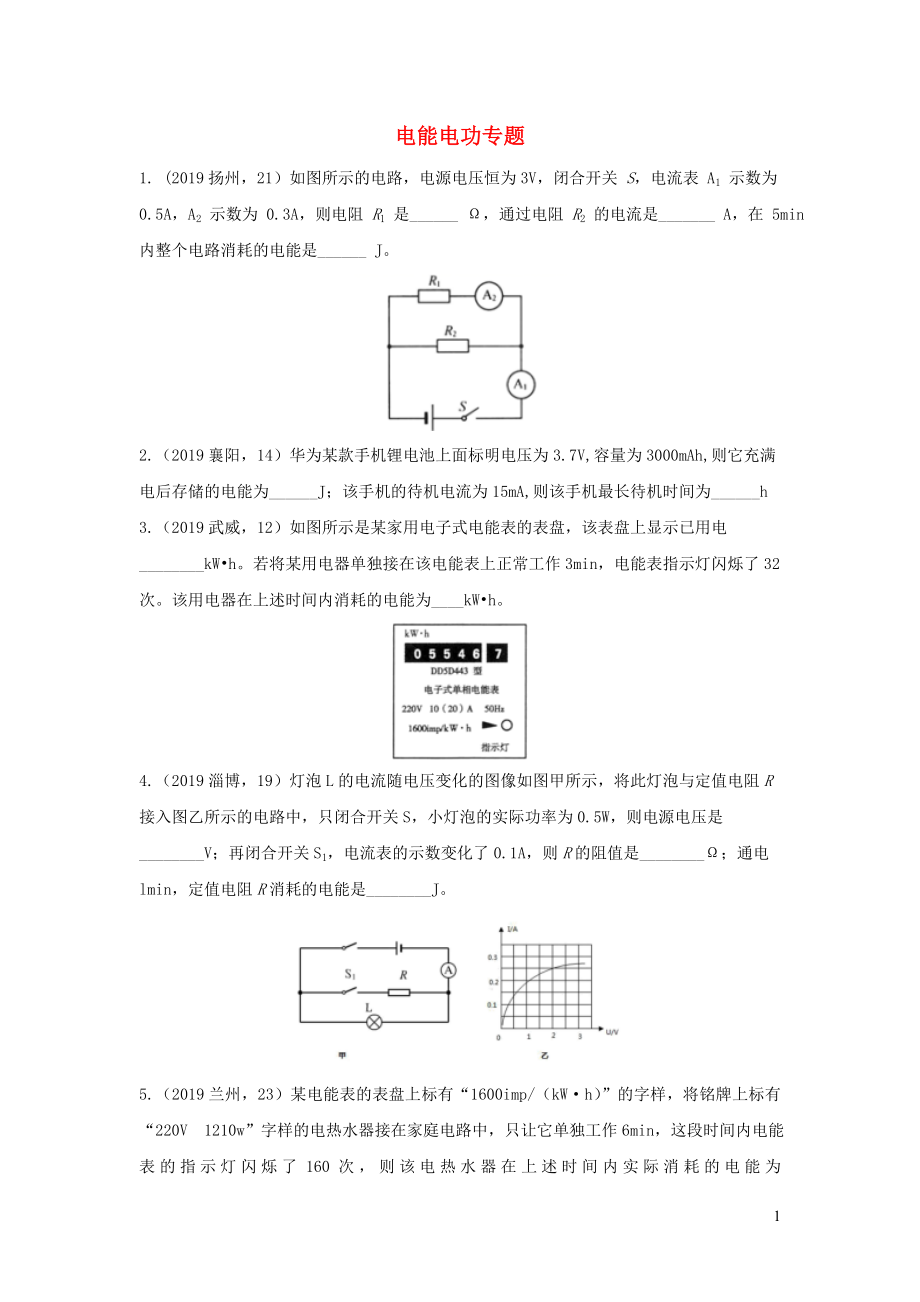

电能电功专题1. (2019扬州，21）如图所示的电路，电源电压恒为3V，闭合开关 S，电流表 A1 示数为 0.5A，A2 示数为 0.3A，则电阻 R1 是______ Ω，通过电阻 R2 的电流是_______ A，在 5min 内整个电路消耗的电能是______ J2.（2019襄阳，14）华为某款锂电池上面标明电压为3.7V,容量为3000mAh,则它充满电后存储的电能为______J；该的待机电流为15mA,则该最长待机时间为______h3.（2019武威，12）如图所示是某家用电子式电能表的表盘，该表盘上显示已用电________kW•h若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次该用电器在上述时间内消耗的电能为____kW•h4.（2019淄博，19）灯泡L的电流随电压变化的图像如图甲所示，将此灯泡与定值电阻R接入图乙所示的电路中，只闭合开关S，小灯泡的实际功率为0.5W，则电源电压是________V；再闭合开关S1，电流表的示数变化了0.1A，则R的阻值是________Ω；通电lmin，定值电阻R消耗的电能是________J5.（2019兰州，23）某电能表的表盘上标有“1600imp/（kW·h）”的字样，将铭牌上标有“220V 1210w”字样的电热水器接在家庭电路中，只让它单独工作6min，这段时间内电能表的指示灯闪烁了160次，则该电热水器在上述时间内实际消耗的电能为 kW·h。
6.（2019广州，3）如图所示的摆设，正常运行时，小轮在支架上来回摆动，每次到达的最大高度相同，小明发现摆设上有一电源，关掉电源后，小轮逐新停下来A. 小轮滚动过程中没有力对其做功B. 正常运行时，小轮速度一直不变C. 断电后小轮会停下，说明能量守定律不一定成立D. 正常运行时，小轮往返一次，摆设一定需要消耗电能7.（2019凉山州，23）家用电风扇的电动机线圈电阻为2Ω，正常工作时，通过的电流为2A，通电10分钟，电风扇消耗的电能为 J，线圈产生的热量为 J8.(2019荆门，28)为了保护环境，我们应大力提倡使用清洁能源现要将20kg的水从16℃加热到50℃，如果使用效率为85%的电热水器，需要耗电 kW·h；如果使用热效率为80%的天然气热水器，需要消耗 m3天然气已知水的比热容为4.2×103J/（kg·℃），天然气的热值为3.2×107J/m3（结果均保留到小数点后2位）9.（2019绍兴，34）小敏家两次电能表显示如下图所示，他家这30天的用电量为________千瓦时绍兴某垃圾发电厂3条焚烧线每天能处理2250吨生活垃圾，日发电80万千瓦时，它最多可供________万户类似小敏家庭的日用电。
结果保留一位小数）10.（2019呼和浩特，15）一个电能表，表盘上标明720revs/（kW・h）”，它的意思是__________，呼和浩特教研室某段时间用电，电能表两次示数如图所示，该时间段该地区每度电电费1.2元这段时间需要交付多少电费____？11.（2019攀枝花，21）为提倡节能环保，攀枝花市引进大量新能源电动公交车为新能源公交车充电的导线较粗是为了减小导线的 若充电过程中充电电流为100A，充电电压为380V，则新能源电动公交车充电2h消耗的电能为 kW•h12.（2019广东，22）如图所示，电能表的示数为 kW•h，在某段时间内转盘转过1800圈，则此段时问内用了 度电13.（2019北部湾，22）如图所示，利用电动机通过滑轮组（虚线框内的滑轮组未画出）依次拉动物体A、B图中效率为60%的电动机拉绳子的功率为30W且保持不变，不计绳重与摩擦，动滑轮的重力为6N，拉动A向右做匀速直线运动时，A所受阻力为24N，电动机拉绳的力为F1，此过程中，A所受的拉力与阻力的大小______（选填“相等”或“不相等”），电动机工作3s消耗的电能为__________J。
拉动B向右做匀速直线运动时，B所受阻力为18N，电动机拉绳的力为F2，F2比F1小2N，此时电动机拉绳的力F2为_______N14.(2019邵阳，18)电动自行车、电动摩托车、电动汽车、电动公交车等已广泛应用于现代生活中，它们都是利用电动机来工作的，电动机工作过程中能量转化情况主要是（ ）A．电能转化成热能 B．电能转化成机械能 C．机械能转化成电能 D．太阳能转化成机械能15.(2019怀化，27)华为Mate8充满电后电板储存的电能为1.38x10-2 kW・h，相当于 J （结果 精确到0.01）；华为的5 G技术领先全球，5G支持下的超高清、远距离视频传输利 用了 （选填“电磁波”或“超声波”）来传递信息16.(2019怀化，30)如图是小明家的电能表月初与月末的示数，则他家本月用电 度 17.(2019邵阳，26)李芳家的电子式电能表表盘上标有“3000imp/（kW•h）”的字样，其含义是电路每消耗lkW•h的电能，电能表上指示灯闪烁3000次她把家中的其他用电器都与电源断开，仅让一个用电器工作3min，发现电能表指示灯闪烁了60次。
该用电器在上述时间内消耗的电能为 kW•h答案】0.0218..(2019上海，22)在图8 所示的电路中,电源电压为 12 伏且保持不变,电阻 R1 的阻值为 10欧, 滑动变阻器 R2 上标有“1A”字样电键S 闭合后,电压表V 的示数为5 伏求:①通过电阻 R1 的电流I1②电路正常工作 10 秒后,电流通过电阻 R1 做的功W1③移动滑动变阻器的滑片P,电源电压和电压表示数的比值最大为3,求电压表示数的最大值和最小值的差值19.（2019海南，23）小明根据如图甲所示的电路组装成调光灯，并进行测试电源电压保持不变，小灯泡的额定电压是6V，小灯泡的I-U图像如图乙所示求：（1）小灯泡正常发光时的电阻2）小灯泡正常发光10min消耗的电能20. (2019泰州，25）如图为某型号电动机的铭牌,求:此电动机正常工作10min所消耗的电能和由此转化为的机械能21.（2019广安，27）小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题已知R1＝20Ω、R2＝30Ω，请计算：（1）S2闭合，S1、S3断开时，电路中的电流；（2）S3断开，S1、S2闭合时，通电5min电路消耗的电能；22.（2019黔西南，21）如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。
1）求电源电压；（2）当闭合开关S2、S，断开S1时，求电流表的示数；（3）当闭合开关S1、S2、S时，通电100s，求整个电路消耗的电能23.（2019毕节，23）如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A1）求电源电压；（2）当闭合开关S2、S，断开S1时，求电流表的示数；（3）当闭合开关S1、S2、S时，通电100s，求整个电路消耗的电能2019年中考物理试题分类汇编——电能电功专题参考答案1. (2019扬州，21）如图所示的电路，电源电压恒为3V，闭合开关 S，电流表 A1 示数为 0.5A，A2 示数为 0.3A，则电阻 R1 是______ Ω，通过电阻 R2 的电流是_______ A，在 5min 内整个电路消耗的电能是______ J答案】(1). 10 (2). 0.2 (3).4502.（2019襄阳，14）华为某款锂电池上面标明电压为3.7V,容量为3000mAh,则它充满电后存储的电能为______J；该的待机电流为15mA,则该最长待机时间为______h【答案】(1). 39960(2). 2003.（2019武威，12）如图所示是某家用电子式电能表的表盘，该表盘上显示已用电________kW•h。
若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次该用电器在上述时间内消耗的电能为____kW•h答案】 (1). 5546.7 (2). 0.02 4.（2019淄博，19）灯泡L的电流随电压变化的图像如图甲所示，将此灯泡与定值电阻R接入图乙所示的电路中，只闭合开关S，小灯泡的实际功率为0.5W，则电源电压是________V；再闭合开关S1，电流表的示数变化了0.1A，则R的阻值是________Ω；通电lmin，定值电阻R消耗的电能是________J答案】 (1). 2 (2). 20 (3). 125.（2019兰州，23）某电能表的表盘上标有“1600imp/（kW·h）”的字样，将铭牌上标有“220V 1210w”字样的电热水器接在家庭电路中，只让它单独工作6min，这段时间内电能表的指示灯闪烁了160次，则该电热水器在上述时间内实际消耗的电能为 kW·h答案】0.1 6.（2019广州，3）如图所示的摆设，正常运行时，小轮在支架上来回摆动，每次到达的最大高度相同，小明发现摆设上有一电源，关掉电源后，小轮逐新停下来A. 小轮滚动过程中没有力对其做功B. 正常运行时，小轮速度一直不变C. 断电后小轮会停下，说明能量守定律不一定成立D. 正常运行时，小轮往返一次，摆设一定需要消耗电能【答案】D7.（2019凉山州，23）家用电风扇的电动机线圈电阻为2Ω，正常工作时，通过的电流为2A，通电10分钟，电风扇消耗的电能为 J，线圈产生的热量为 J。
答案】2.64×105；4.8×1038.(2019荆门，28)为了保护环境，我们应大力提倡使用清洁能源现要将20kg的水从16℃加热到50℃，如果使用效率为85%的电热水器，需要耗电 kW·h；如果使用热效率为80%的天然气热水器，需要消耗 m3天然气已知水的比热容为4.2×103J/（kg·℃），天然气的热值为3.2×107J/m3（结果均保留到小数点后2位）答案】0.93 0.119.（2019绍兴，34）小敏家两次电能表显示如下图所示，他家这30天的用电量为________千瓦时绍兴某垃圾发电厂3条焚烧线每天能处理2250吨生活垃圾，日发电80万千瓦时，它最多可供________万户类似小敏家庭的日用电结果保留一位小数）【答案】71.4； 31.010.（2019呼和浩特，15）一个电能表，表盘上标明720revs/（kW・h）”，它的意思是__________，呼和浩特教研室某段时间用电，电能表两次示数如图所示，该时间段该地区每度电电费1.2元这段时间需要交付多少电费____？【答案】 (1). 接在这个电能表上的用电器，每消耗1kW·h的电能，电能表上的转盘转过720转 (2). 383.64元11.（2019攀枝花，21）为提倡节能环保，攀枝花市引进大量新能源电动公交车。
为新能源公交车充电的导线较粗是为了减小导线的 若充电过程中充电电流为100A，充电电压为380V，则新能源电动公交车充电2h消耗的电能为 kW•h答案】电阻；7612.（2019广东，22）如图所示，电能表的示数为 kW•h，在某段时间内转盘转过1800圈，则此段时问内用了 度电答案】201.9；0.513.（2019北部湾，22）如图所示，利用电动机通过滑轮组（虚线框内的滑轮组未画出）依次拉动物体A、B图中效率为60%的电动机拉绳子的功率为30W且保持不变，不计绳重与摩擦，动滑轮的重力为6N，拉动A向右做匀速直线运动时，A所受阻力为24N，电动机拉绳的力为F1，此过程中，A所受的拉力与阻力的大小______（选填“相等”或“不相等”），电动机工作3s消耗的电能为__________J拉动B向右做匀速直线运动时，B所受阻力为18N，电动机拉绳的力为F2，F2比F1小2N，此时电动机拉绳的力F2为_______N答案】相等 150 614.(2019邵阳，18)电动自行车、电动摩托车、电动汽车、电动公交车等已广泛应用于现代生活中，它们都是利用电动机来工作的，电动机工作过程中能量转化情况主要是（ ）A．电能转化成热能 B．电能转化成机械能 C．机械能转化成电能 D．太阳能转化成机械能【答案】B。
15.(2019怀化，27)华为Mate8充满电后电板储存的电能为1.38x10-2 kW・h，相当于 J （结果 精确到0.01）；华为的5 G技术领先全球，5G支持下的超高清、远距离视频传输利 用了 （选填“电磁波”或“超声波”）来传递信息答案】4.97×106；电磁波16.(2019怀化，30)如图是小明家的电能表月初与月末的示数，则他家本月用电 度 【答案】13717..(2019邵阳，26)李芳家的电子式电能表表盘上标有“3000imp/（kW•h）”的字样，其含义是电路每消耗lkW•h的电能，电能表上指示灯闪烁3000次她把家中的其他用电器都与电源断开，仅让一个用电器工作3min，发现电能表指示灯闪烁了60次该用电器在上述时间内消耗的电能为 kW•h答案】0.0218..(2019上海，22)在图8 所示的电路中,电源电压为 12 伏且保持不变,电阻 R1 的阻值为 10欧, 滑动变阻器 R2 上标有“1A”字样电键S 闭合后,电压表V 的示数为5 伏求:①通过电阻 R1 的电流I1②电路正常工作 10 秒后,电流通过电阻 R1 做的功W1③移动滑动变阻器的滑片P,电源电压和电压表示数的比值最大为3,求电压表示数的最大值和最小值的差值。
19.（2019海南，23）小明根据如图甲所示的电路组装成调光灯，并进行测试电源电压保持不变，小灯泡的额定电压是6V，小灯泡的I-U图像如图乙所示求：（1）小灯泡正常发光时的电阻2）小灯泡正常发光10min消耗的电能解：（1）由图乙可知，小灯泡正常发光时的电流I额=1A，额定电压U额=6V，小灯泡正常发光时的电阻R==6Ω；（2）小灯泡正常发光消耗的电能W=UIt=6V×1A×10×60s=3600J；20. (2019泰州，25）如图为某型号电动机的铭牌,求:此电动机正常工作10min所消耗的电能和由此转化为的机械能解:根据W=UIt可知此电动机正常工作10min所消耗的电能为：;21.（2019广安，27）小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题已知R1＝20Ω、R2＝30Ω，请计算：（1）S2闭合，S1、S3断开时，电路中的电流；（2）S3断开，S1、S2闭合时，通电5min电路消耗的电能；解：（1）当S2闭合，S1、S3断开时，两电阻串联，则总电阻：R串＝R1+R2＝20Ω+30Ω＝50Ω；所以，电路中的电流：I＝＝＝0.2A；（2）S3断开，S1、S2闭合时，电阻R1短路，只有R2连入电路，则通电5min电路消耗的电能：W2＝t＝×5×60s＝1000J；22.（2019黔西南，21）如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。
1）求电源电压；（2）当闭合开关S2、S，断开S1时，求电流表的示数；（3）当闭合开关S1、S2、S时，通电100s，求整个电路消耗的电能解：（1）当闭合开关S1、S，断开S2时，电路为R1的简单电路，电流表测通过的电流，由I＝可得，电源电压：U＝I1R1＝0.4A×30Ω＝12V；（2）当闭合开关S2、S，断开S1时，电路为R2的简单电路，电流表测通过的电流，则电流表的示数：I2＝＝＝1.2A；（3）当闭合开关S1、S2、S时，R1与R2并联，因并联电路中各支路独立工作、互不影响，所以，通过R1、R2的电流不变，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I＝I1+I2＝0.4A+1.2A＝1.6A，通电100s整个电路消耗的电能：W＝UIt＝12V×1.6A×100s＝1920J答：（1）电源电压为12V；（2）当闭合开关S2、S，断开S1时，电流表的示数为1.2A；（3）当闭合开关S1、S2、S时，通电100s，整个电路消耗的电能为1920J23.（2019毕节，23）如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。
1）求电源电压；（2）当闭合开关S2、S，断开S1时，求电流表的示数；（3）当闭合开关S1、S2、S时，通电100s，求整个电路消耗的电能解：（1）当闭合开关S1、S，断开S2时，电路为R1的简单电路，电流表测通过的电流，由I＝可得，电源电压：U＝I1R1＝0.4A×30Ω＝12V；（2）当闭合开关S2、S，断开S1时，电路为R2的简单电路，电流表测通过的电流，则电流表的示数：I2＝＝＝1.2A；（3）当闭合开关S1、S2、S时，R1与R2并联，因并联电路中各支路独立工作、互不影响，所以，通过R1、R2的电流不变，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I＝I1+I2＝0.4A+1.2A＝1.6A，通电100s整个电路消耗的电能：W＝UIt＝12V×1.6A×100s＝1920J答：（1）电源电压为12V；（2）当闭合开关S2、S，断开S1时，电流表的示数为1.2A；（3）当闭合开关S1、S2、S时，通电100s，整个电路消耗的电能为1920J。
