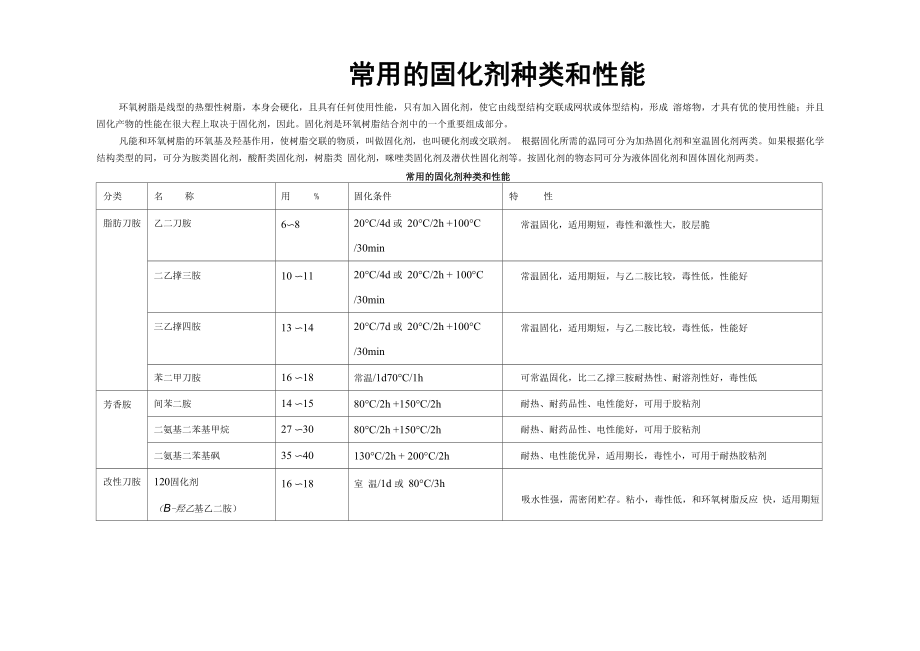

常用的固化剂种类和性能环氧树脂是线型的热塑性树脂，本身会硬化，且具有任何使用性能，只有加入固化剂，使它由线型结构交联成网状或体型结构，形成 溶熔物，才具有优的使用性能；并且固化产物的性能在很大程上取决于固化剂，因此固化剂是环氧树脂结合剂中的一个重要组成部分凡能和环氧树脂的环氧基及羟基作用，使树脂交联的物质，叫做固化剂，也叫硬化剂或交联剂 根据固化所需的温同可分为加热固化剂和室温固化剂两类如果根据化学结构类型的同，可分为胺类固化剂，酸酐类固化剂，树脂类 固化剂，咪唑类固化剂及潜伏性固化剂等按固化剂的物态同可分为液体固化剂和固体固化剂两类常用的固化剂种类和性能分类名 称用 %固化条件特 性脂肪刀胺乙二刀胺6〜820°C/4d 或 20°C/2h +100°C/30min常温固化，适用期短，毒性和激性大，胶层脆二乙撑三胺10 〜1120°C/4d 或 20°C/2h + 100°C/30min常温固化，适用期短，与乙二胺比较，毒性低，性能好三乙撑四胺13 〜1420°C/7d 或 20°C/2h +100°C/30min常温固化，适用期短，与乙二胺比较，毒性低，性能好苯二甲刀胺16 〜18常温/1d70°C/1h可常温固化，比二乙撑三胺耐热性、耐溶剂性好，毒性低芳香胺间苯二胺14 〜1580°C/2h +150°C/2h耐热、耐药品性、电性能好，可用于胶粘剂二氨基二苯基甲烷27 〜3080°C/2h +150°C/2h耐热、耐药品性、电性能好，可用于胶粘剂二氨基二苯基砜35 〜40130°C/2h + 200°C/2h耐热、电性能优异，适用期长，毒性小，可用于耐热胶粘剂改性刀胺120固化剂（B-羟乙基乙二胺）16 〜18室 温/1d 或 80°C/3h吸水性强，需密闭贮存。
粘小，毒性低，和环氧树脂反应 快，适用期短593固化剂（二乙撑三胺与环氧丙烷丁基醚加成物23 〜25室温/1d黏小、，毒性低，使用期短，室温迅速固化，固化物韧性较好703固化剂（苯酚、甲 醛、乙二胺缩合物）20室 温/4~8h与环氧树脂的反应速比常驻用的脂肪胺快，可配制室温固 化胶粘剂用，固化物性能好591固化剂（氰乙基化二乙撑三胺）20 〜2580°C/12h与二乙撑三胺相比较反应放热湿低，使用期长，毒性小， 胶层的韧性和耐冲击性、耐溶剂性好，但耐热性、电性能较差793固化剂（丙烯腈改 性的已二胺，2-甲基咪 唑）25 〜3070〜100°C/3h既可常温固化，又可中温固化，把应放热峰较低，适用期较 长，毒性低，固化物性能好， 韧性好，对属、 陶瓷、玻璃、 塑等有好的胶接性能105缩胺（苯二甲胺缩合物）30 〜35室 温/7d 或室 温/1d +100°C/30h可配制室温固化胶粘剂用，与苯苯二甲胺比较，毒性和蒸汽 压低，显著改善苯二甲胺在在过程中的“白化现象，固化 物既有较高的热变形温又有较好的韧性590固化剂15 〜20常温/7d 或室 温/1d +100°C/2h使用方，毒性比间苯二胺低低分子聚酰胺650、651、200、400、203、300、500 等40 〜100室温或65°C/3h用严格，使用期比脂肪胺长，毒性、，对属、玻璃、 陶瓷等多种材有好的粘接性能，固化物收缩小、抗冲、抗 弯、耐热冲击、电性能好，但耐热、耐溶剂性差咪唑类咪唑3〜560〜80°C/6〜8h毒性低，用小，适用期长，中温固化，固化物热变形形高，固化剂2-甲基咪唑3〜560〜80°C/6〜8h其它性能和用芳胺固化的性能大致相同，用它配制的胶粘剂， 胶接强好，耐热、耐溶剂性亦好，是目前较想的-种固化 剂，也可作促进剂用。
其中2-乙基础论 -甲基咪唑性能较全面，室温为液体，与环氧树脂结合，是胶粘剂中常用的一种 固化剂2-乙基-4-甲基咪唑2〜660〜80°C/6〜8h704固化剂（2-甲基咪 唑与环氧丁基醚加成 物）1060~80C/6~8h781固化剂（2-甲基咪 唑与丙烯腈加成物）1060~80C/6~8h酸酐4固化剂顺丁烯二酸酐430 〜40160~200C/2~4h熔点较低，与树脂混合，适用期长，固化物硬而脆邻苯二甲酸酐476150°C/6h升华与树脂混熔较难， 固化后胶层介质性能较好（除强碱 外）十二烯基琥珀酸酐413085°C/2h +150°C/12〜24h液体与树脂混合，适用期长，胶层韧性好，耐热冲击性、 电性能好但耐药品性差氢苯二甲酸酐48080°C/2h +150°C/12〜24h熔点低，与树脂混合，混合物黏低，适用期限长，固化 物耐用药品性、耐热性及电性能较好“70酸酐亠50 〜70100°C/2h +150°C/4h液体，与树脂混合，挥发性小纳迪克酸460 〜8080°C/3h +120°C/3h +200°C/3h耐热性好，热稳定性优于苯酐4，顺酐4及四氢苯酐的固化物聚壬二酸酐470100〜150°C/12h熔点低，与树脂混合，适用期长，胶层韧性好，耐热冲击性好3，3'，4，4'，-苯酮四酸二酐'与顺酐 混用顺酐_50 〜80酮酐28 〜50200°C/24h固化物耐热性，耐药品性好，可作耐热胶粘结剂用潜伏性固化剂三氯化硼-单乙胺络合物1~5120°C/2h + 150C/3h吸湿性强，和环氧树脂混合物室温下可贮存数月，用少，但固化时间长，可配制单组分胶粘剂用双氰胺4〜9180C/1h和环氧树脂混合后室温下贮存期在一以上，主要用于配制 单组份胶粘剂和粉夫涂癸二酸二酰肼30165°C/0.5h和环氧树脂混合后室温下贮存期〉4 个月 ，配制单组份胶粘 剂用在一 50〜60°C温范围内抗剪强几乎无变化594，596固化剂7〜10120C/2~3h黏低，即使在低温下也能保持低黏， 和环氧树脂有极好的混容性，贮存期〉3〜4个月，主要用于单-组分胶粘剂和无 溶液剂浸渍漆固化后环氧树脂的性能，特别是耐热性和学强，主要是由固化剂来提供，同固化制成制品的耐热性和学强相差较大。
环氧树脂常用固化剂材料特性及配方环氧树脂本身是一个线性结构的化合物，性能很稳定，必须与固化剂一块使用才能具有实用价值因此固化剂是环氧树脂在使用过程中必不 可少的重要组成部分环氧树脂的固化剂种类很多，常见的有：脂肪胺类、脂环胺类、芳香胺类、酸酐、聚酰胺类、改性胺类、潜伏性类、树脂 类、叔胺类由于固化剂的不同会直接影响制品的工艺过程及制品的物理化学性能，所以根据应用的场合来加以选择这些环氧树脂固化剂是十分重要的 如固化工艺是常温固化还是加温固化？制品要求是硬质的还是软质的？是要求耐高温的还是低温的？使用环境是潮湿的还是干燥的？不同的场合 使用的固化剂有所不同总之要根据实际情况选择合适的固化剂，以便发挥出所用环氧树脂体系的最好的性能1、脂肪多元胺乙二胺 EDA H2NCH2CH2NH2 分子量 60 活泼氢当量 15 无色液体 每 100 份标准树脂用 6-8 份 性能：有毒、有剌激臭味，挥发性大、粘度低、 可室温快速固化用于粘接、浇注、涂料该类胺随分子量增大，粘度增加，挥发性减小，毒性减小，性能提高但它们放热量大、适用期短 一般而言它们分子量越大受配合量影响越小长期接触脂肪多元胺会引起皮炎，它们的蒸汽毒性很强，操作时须十分注意。
二乙烯三胺DETA H2NC2H4NHC2H4NH2分子量103活泼氢当量20.6无色液体每100份标准树脂用8-11份固化：20°C2小时+ 100°C30分钟 或20°C4天性能：适用期50克25C45分钟，热变形温度95-124C，抗弯强度1000-1160kg/cm2，抗压强度1120kg/cm2，抗拉强度780kg/cm2， 伸长率5.5%，冲击强度0.4尺-磅/寸洛氏硬度99-108介电常数(50赫、23°C) 4.1 功率因数(50赫、23°C) 0.009体积电阻2x1016 Q-cm常 温固化、毒性大、放热量大、适用期短三乙烯四胺TETA H2NC2H4NHC2H4NHC2H4NH2分子量146活泼氢当量24.3无色粘稠液体每100份标准树脂用10-13份 固化：20C2小时 +100C30分钟或20C7天性能：适用期50克25C45分钟，热变形温度98-124C，抗弯强度950-1200kg/cm2，抗压强度1100kg/cm2，抗拉强 度780kg/cm2，伸长率4.4%，冲击强度0.4尺-磅/寸 洛氏硬度99-106常温固化、毒性比二乙烯三胺稍'低、放热量大、适用期短。
四乙烯五胺 TEPA H2NC2H4(NHC2H4) 3NH2 分子量 189 活泼氢当量 27 棕色液体 每 100份标准树脂用 11-15份 性能同上多乙烯多胺 PEPA H2NC2H4(NHC2H4) nNH2 浅黄色液体 每 100份标准树脂用 14-15份 性能：毒性较小，挥发性低、适用期较长、价廉二丙烯三胺DPTA H2N (CH2) 3 NH (CH2) 3NH2分子量131活泼氢当量26浅黄色液体每100份标准树脂用12-15份 性能 同TETA 二甲胺基丙胺DMAPA (CH3) 2N (CH2) 3NH2低粘度透明液体每100份标准树脂用4-7份 毒性较大，具有固化和催化两个反应，粘附性能 良好，柔性也好，适用期长二乙胺基丙胺DEAPA (C2H5) 2N (CH2) 3NH2分子量130活泼氢当量65低粘度透明液体每100份标准树脂用4-8份 固化：60-70°C4小 时性能：适用期50克25C4小时，热变形温78-94C，抗压强度920-1050kg/cm2，抗拉强度480-640kg/cm2，冲击强度0.2尺-磅/寸 洛氏硬 度90-98介电常数(50赫、23C) 3.75 功 率因数 (50赫、23C) 0.007中温固化、低温性能好。
三甲基六亚甲基二胺TMD ( H2N) 2 (C6H9) (CH3) 3无色液体 冷固化，适用期长，毒性小每100份标准树脂用21份 固化：80C1小时 +150C2小时性能：适用期400克25C50分钟或50C10分钟，马丁耐热92C，抗弯强度1150kg/cm2，冲击强度20Kg-cm/cm2 tg 5 0.0009(23C， 100C/S)表面电阻5.4xl011Q(300V)体积电阻9xl015Q.cm(300V)中温固化、低温性能好二已基三胺 H2N(CH2)6 NH(CH2)6NH2已二胺改性物AMINE248分子式不详 透明液体 粘度25C1000-3000cps每100份标准树脂用4-8份 常温-100C固化毒性较小、柔性好 已二胺加合物CH-2、L2505分子式不详 胺值160-210低粘度透明液体每100份标准树脂用65份CH3 胺值400-500低粘度透明液体每100份标准树脂用60份已二胺HDA H2N (CH2) 6NH2分子量116活泼氢当量29无色片状结晶熔点42C每100份标准树脂用12-15份毒性大，能常温固化但不 好适用期较短三甲基已二胺分子量158每100份标准树脂用20-25份 固化：20C2小时+100C30分钟或20C7天。
性能：适用期50克25C45分钟，热 变形温度105C，抗弯强度1150kg/cm2，抗拉强度650kg/cm2，伸长率4.4%，冲击强度0.4尺-磅/寸介电常数(50赫、23C) 4.0功率因数 (50 赫、23C) 0.001 体积电阻 9x1015 Q-cm二乙胺 DEA HN (C2H5) 2分子量73 活泼氢当量73无色液体每100份标准树脂用12份具有固化和催化两个反应聚醚二胺 H2N(CH2)nO(CH2CH2O)mNH22、脂环多元胺二氨甲基环已烷13 BAC C260 ( H2NCH2) 2C6H8棕色液体每100份标准树脂用18份该环状多元胺在常温下不能完全固化，需进行后固化80-150°C，得HDT达150°C左右常需加促进剂：叔胺、亚磷酸三苯酯、水杨酸、甲酚等孟烷二胺MDA (CH3)(H2N)C6H8C(CH3)2NH2分子量169活泼氢当量42.2浅黄色液体每100份标准树脂用6-22份 加温固化80-130C 2小时-30分钟 适用期50克25C长8-16小时热变形温度148-158C 抗弯强度1050-1190kg/cm2，抗压强度710kg/cm2，抗拉强度610kg/cm2， 伸长率2.9%，冲击强度 0. 4尺-磅/寸 洛氏硬度105。
粘度低、适用期长加热迅速固化，毒性小氨乙基呱嗪AEP H2NC2H4N2C4H9分子量129活泼氢当量43无色液体每100份标准树脂用13-23份常温-200C 固化 3 天-30分钟 适用期 50克25C30分钟，热变形温度100-120C 抗压强度590kg/cm2，抗拉强度610kg/cm2，伸长率& 8%，冲击强度1-1.2尺-磅/寸 洛氏硬度95-105 可常温固化、放热量大、适用期短，耐冲击性好六氢吡p啶HHP NC5H11分子量85活泼氢当量85无色液体每100份标准树脂用5-7份异佛尔酮二胺IPDA (CH3)2C6H3(CH3)(CH2NH2)分子量169活泼氢当量42.2无色液体每100份标准树脂用24份 固化80C4小时+ 150°C 4小时、常温24小时性能：适用期400克25C75分钟或50C10-15分钟，马丁耐热135°C，(热变形温度149°C)抗弯强度1250kg/cm2，冲击 强度17Kg-cm/cm2抗张强度730 kg/cm2，断裂伸长3.6 tg 5 0.00225C，100C/S)表面电阻大於1012Q( 1000V)体积电阻大於1016Q.cm ( 1000V)介电常数(50赫23C) 3.78 功 率因数 (50赫23C) 0.002中温固化、低温性能好。
二氨基环已烷DAHM (NH2) 2 C6H4分子量112无色液体 活泼氢当量28每100份标准树脂用14-16份 固化常温7天、70°C、2小时二氨甲基环已基甲烷DAMHM C-260 [ (NH2) (CH3) C6H4 ]2CH2分子量232活泼氢当量58无色液体每100份标准树脂用33份 固化80C2 小时+ 150°C2小时 热变形温度130-150C 抗弯强度1070kg/cm2，抗张强度770 kg/cm2，介电常数(50赫23C) 4.0 功率因数 (50赫23°C) 0.005 体积电阻大於2xl016Q.cm二氨基环已基甲烷DACHM [ （NH2） C6H4 ]2CH2分子 206活泼氢当 51.5熔点40°C每100份标准树脂用30份 固化60°C3小时+ 150°C2 小时3、脂肪芳香多元胺间苯二胺m-PDA MPD （NH2） 2C6H4分子 107活泼氢当 26.7白色结晶（黑色固体？）熔点62°C每100份标准树脂用14-16份固化 60C2小时+150C2小时 适用期500克50C2.5小时 热变形温 150C扌抗弯强 1050kg/cm2，扌抗压强 710kg/cm2，扌抗强 540kg/cm2，伸 长 3.0%，冲击强 0.2-0.3尺-磅/寸 氏硬 108。
介电常数（50赫23C） 3.3 功因数（ 50赫23C） 0.007耐热、耐腐蚀性优，电性能好,毒性小因是固体，使用方，与树脂加热混合时需注意防止凝胶间苯二甲胺MXDA （NH2CH2） C6H4分子 135活泼氢当 33.2无色液体每100份标准树脂用16-18份 固化常温24小时+ 70°C 1小时或 常温4天适用期100克25C50分钟 热变形温 130-150C 抗弯强 1200kg/cm2，抗压强 1030kg/cm2，抗强 720kg/cm2，伸长 6.7%， 介电常数（50赫23C） 4.0 功因数 （ 50赫23C） 0.005体积电阻大於2x1016Q.cm可常温固化 耐热、耐腐蚀性优，电性能好,毒性小固化 温低、粘低、毒性小，适用期长、耐溶剂性好它吸收空气中的二氧化碳是造成制品气泡的原因二氨基二苯基甲烷 DDM HT-972 DEH-50 [（NH2）（CH3） C6H4 ]2CH2 分子 196 活泼氢当 49 白色结晶 长期在日光下呈褐色 熔点 89°C每100份标准树脂用25-30份 固化60C2小时+150°C2小时适用期500克50C3小时 热变形温 145-150C 抗弯强 1190kg/cm2， 抗压强 710kg/cm2,抗强 550kg/cm2，伸长 4.4%，冲击强 0.3-0.5尺-磅/寸 氏硬 106。
介电常数（50赫23C） 4.4功因数 （50 赫23C） 0.004体积电阻大於1015Q.cm耐热、耐腐蚀性优，电性能好，毒性小耐热、机械强高因是固体，使用方，与树脂加热混合 时需注意防止凝胶二氨基二苯基砜 DDS HT-976 [（NH2） C6H4 ]2SO2 分子 248 活泼氢当 62 熔点 175C 每 100份标准树脂用 35-40份 固化 130-150C 3 天-2小时适用期500克130C1.5小时 通常以BF3-胺络合物为促进剂（用为 0.5-2%）热变形温 175-190C 抗弯强 1220kg/cm2，抗压强 710kg/cm2，扌抗强 580kg/cm2，伸长 3.3%，冲击强 0.3-0.5尺-磅/寸 氏硬 110 °耐热、耐腐蚀性优，电性能好,毒性小耐热175°C°间氨基甲胺MAMA (NH2)(CH2NH2) C6H4分子 123活泼氢当 30.7熔点38C每100份标准树脂用14-18份 固化130-150C 3 天-2 小时°断伸长高°联苯胺 ( NH2) C6H4 C6H4 ( NH2)°4-氯邻苯二胺 CPDA ( NH2) 2C6H3CL°苯二甲胺三聚体GY-51 CH-2粘 60C2000-6000cps每100份标准树脂用30-60份固化常温-60C 7天-1小时。
毒性低WA-060 CH-3 粘 60C6000-10000cps 每 100 份标准树脂用 30-60 份 固化常温-60C 7 天-1 小时苯二甲胺三聚体衍生物 粘 25C5cps、40cps、100cps每100份标准树脂用25-30份固化常温-60C 7天-1小时 双苄胺基醚 (H2NCH2C6H4) 2O 每 100份标准树脂用 30-60份 可室温固化，适用期长，放热低，热变形温 68C°间苯二胺与二氨基二苯基甲烷混合物60-75%MPDA与40-25%DDM混合熔融，在常温下呈液态40 ： 60的二氨基二苯基甲烷与间苯二胺混合物 熔点为25C，每100份标准树脂用20份，在40C经5小时使环氧树脂固化如加磷酸三苯酯和苯酚混合物则在 20C9小时即固化热变形温150C 抗弯强 1150kg/cm2，冲击强 17Kg-cm/cm2抗张强 560 kg/cm2，断伸长 4.8氏硬 105-110介电常数(50赫23C) 4.5功 因数( 50 赫 23C) 0.006°间苯二胺和二氨基二苯基甲烷及甲苯二胺混合物 间苯二胺：二氨基二苯基甲烷：甲苯二胺=30-70： 10-50： 5-35的混合物是种稳定的液体° 50份间苯二胺，30份二氨基二苯基甲烷，20份甲苯二胺(间位：对位=80 : 20) 100C混合得到的液体，稳定期达9 个月 °每100份标准树脂 用18.5份 固化80C2小时+140C2小时。
冲击强 115Kg-cm/cm2，氏硬 105 °邻甲苯二胺、间甲苯二胺和二氨基二苯基甲烷混合物它们比为 26 ： 14 ： 60时，在23C48小时析出，与环氧树脂在23C时45分钟凝胶二氨基二苯基甲烷及异佛尔酮二胺混合物40-30%DDM与60-70%IPDA混合熔融，在常温下呈液态当40%DDM与60%IPDA混合时每100份标准 树脂用25份混合物，热变形温 130-155°C学 抗弯强 1160kg/cm2，介电常数（50赫23°C） 3.4 功因数（ 50赫23°C）0.0124、酸酐类苯酮四羧酸二酐BTDA熔点227C每100份标准树脂用27-48份 固化：50-200°C24小时热变形温 240-290C 抗弯强 560-700Kg/cm2 冲击强 1.0-2.7Kg-cm/cm2 氏硬 100-117甲基内次甲基四氢邻苯二甲酸酐 MNA HT906 DQ19128 又名甲基纳迪克酸酐 黄色液体 粘 138cps 每 100 份标准树脂用 72-90 份 固化： 100-200C2-4小时适用期500克25C5-6天（加促进剂）热变形温 150-175C 抗弯强 950Kg/cm2抗压强 1240Kg/cm2抗强 680Kg/cm2 伸长 2.5% 冲击强 0.48f t-lb/in （2.6Kg-cm/cm2）氏硬 111 介电常数（50Hz23°C） 3.6 功因数（ 50Hz23°C） 0.002 体积电阻 2x1016 Q-cm粘低、浸润性好，使用寿命长。
四氢邻苯二甲酸酐THPA HT909 RXE-H 70酸酐熔点100°C每100份标准树脂用52-70份 固化：150-200C24小时毒性低、挥发性小、工 艺性好甲基四氢邻苯二甲酸酐 MTHPASYG-8401 HY-905 HK-021 TCG-1156 KZ-5217 MCD MHAC 浅黄液体，比重：1.21, 折射 :1.498, 粘 :50-80cps， 酸值：81-85凝固点小於-15C闪点大於130°C每100份标准树脂用52-70份固化: 60-70C脱泡 100C2小时+150-200C2-10小时抗弯强 129.4MPa 抗冲强 18.33KJ/cm2 剪强 10.59MPa 弯曲模 3.175x103MPa 伸模 2.83x103MPa 热变形温 128C 击穿电压 49KV/mm 介 质损耗1KC 3x10-3介电常数1KC 3.3体积电阻DC500V 85°C 1.7x1014常用促进剂有苄基二甲胺、DMP-30、三乙醇胺、2-乙基-4甲基咪唑、苄 基咪唑等，用为 0.2-2%内次甲基四氢邻苯二甲酸酐 NA 647 酸酐 又名纳迪克酸酐 白色粉末 每 100 份标准树脂用 80-100 份。
戊二酸酐 GA 白色粉末 每 100 份标准树脂用 50-80 份聚壬二酸酐 PAPA 白色粉末 熔点 57C 每 100 份标准树脂用 70-90 份 固化： 170C17 小时二氯代顺丁烯二酸酐 DCMA 白色粉末 每 100 份标准树脂用38 份氯内次甲基四氢邻苯二甲酸het HT912CA 又名氯茵酸^氯桥酸酐亠白色粉夫 熔点165°C每100份标准树脂用100-180份 固化：100°C 1小时+200C1-2小时 适用期500克120C30分钟（加促进剂）热变形温 145-190C 抗弯强 1150Kg/cm2抗压强 1390Kg/cm2抗强 820Kg/cm2 伸长 2.6% 冲击强 0.3-0.4ft-1b/in 氏硬 111桐油酸酐 308 液体 每 100 份标准树脂用 100-200 份甲基氢邻苯二甲酸酐亠 MHHPA液体每100份标准树脂用70-80份固化: 80C4小时+ 120C4小时乙二醇双偏苯三酸酐酯TME粘：102cps每100份标准树脂用56份 固化：150C1小时+ 180C4小时，使用期3-4天邻苯二甲酸酐• PA HT901 EPA DQ19121白色粉夫 熔点128C每100份标准树脂用30-40份 固化：100-200C12-6小时，使用期长。
热变形 温 110-152C 抗弯强 1120Kg/cm2 抗压强 1550Kg/cm2 抗强 830Kg/cm2 伸长 4.8% 冲击强 2.5Kg-cm/cm2 氏硬 100 介电常数 （ 50Hz23C） 3.64 功因数（ 50Hz23C） 0.007偏苯三酸酐• TMA白色粉夫 熔点168C每100份标准树脂用30-35份固化: 150C1小时+180C4小时均苯四甲酸酐• PMDA白色粉夫 熔点286C 粘:65cps每100份标准树脂用30-60份 固化：160°C24小时150C1小时+180C4小时固化： 200C2小时热变形温 251°C，弯曲强 570Kg/cm2 ，布氏硬 90热稳定性为200C24小时失重4.4%，7天失重19.8%均苯四甲酸酐/顺酐每 100份标准树脂用 17/23 热变形温 255C 抗弯强 770Kg/cm2 抗压强 3230Kg/cm2 抗强 830Kg/cm2 伸长 0.9% 冲击强 1.9Kg-cm/cm2 氏硬 109 介电常数（50Hz23°C） 3.73 功因数 （ 50Hz23°C） 0.007 体积电阻& 1x1015偏苯四酸二酐MPDA分子 218熔点193°C但在加热到60-70°C时与环氧树脂的相溶性好 形成清溶液。
每100份标准树脂用29份 固化： 200C2小时热变形温 225°C，弯曲强 520Kg/cm2 ，布氏硬 89热稳定性为200C24小时失重5.1%，7天失重19.4%，它是由1、2环已二 烯与顺酐加成而得二苯酮四羧基二酸酐 BTDA 白色粉末 每 100份标准树脂用 30-60份顺丁烯二酸酐MA白色粉夫 熔点53°C每100份标准树脂用19-27份十二烷基代顺丁烯二酸酐DDSAHT964又名十二烯基琥珀酸酐黄色液体 粘：290cps每100份标准树脂用120-150份 固化：120C 4小时 或85C2小时+150C12-24小时，适用期500克25C10天(加促进剂)热变形温 66-70C 抗弯强 920Kg/cm2抗压强 720Kg/cm2抗强 550Kg/cm2 伸长 4.5% 冲击强 0.3-0.4ft-1b/in氢苯二甲酸酐亠 HHPA HT907 HPA DQ19127白色粉夫 熔点35C每100份标准树脂用75-85份 固化：150C 4小时 适用期500克100C14 小时(加促进剂) 热变形温 110-152C 抗弯强 1090Kg/cm2 抗压强 1500Kg/cm2 抗强 800Kg/cm2 伸长 4.8% 冲击强 0.46ft-1b/in (1.6-2.2Kg-cm/cm2)氏硬 105 介电常数(50Hz23C) 3.20 功因数 ( 50Hz23C) 0.003 体积电阻 2x1016Q-cm。
甘油三偏苯三酸酐 TMG 白色粉末 熔点 60-76C 粘 ：103cps 每 100 份标准树脂用 66 份二顺丁烯二酸酐基甲乙苯37-624 每100份标准树脂用88份固化: 70-80C2小时+2000C 2小时 热变形温 174C5、改性胺类烷基醇胺 H2NRNHC(R) HOH 无色液体 每 100份标准树脂用 20份 固化常温2-7天环氧胺 593 ERL-2793 DEH-52 RCH2CH(OH)CH2NHR1NH2 粘 25C5000-13000cps 每 100份标准树脂用 20-25份 比重1.07 固化常温-60C 7天-1小时改性双氰胺 NCCH2CH2NHRNHCH2CH2CN 每 100份标准树脂用 20-30份 加热固化苯酚、甲醛、苯二甲胺缩合物 726 液体 每 100份标准树脂用 25-35份,胺值200-350 ，粘： 50-70苯酚、甲醛、四乙烯五胺缩合物 液体 每 100 份标准树脂用 45 份胺值 360-450 ，粘： 90苯酚、甲醛、二乙烯三胺缩合物 T-31 液体 每 100 份标准树脂用 20-25 份胺值 360-450 ，粘： 90。
苯胺、甲醛、咪唑缩合物 每100份标准树脂用20份，固化：85C2小时+150C3小时热变形温 176C马来酰亚胺、二氨基二苯基甲烷预聚物 每100份标准树脂用190份 固化：160°C15分钟在25°C时弯曲强为 15.3Kg/mm2，在 250°C加热 1300 小时后弯曲强为 11.9Kg/mm2二乙烯三胺、脲缩合物 液体 快速固化 每 100 份标准树脂用 20-25 份三乙烯四胺、脲缩合物 液体 快速固化 每 100 份标准树脂用 20-25 份四乙烯五胺、脲缩合物 液体 快速固化 每 100 份标准树脂用 20-25 份羟甲基二乙基三胺H2NC2H4NHC2H4NHCH2OH无色液体每100份标准树脂用20份毒性低，可替代乙二胺使用分子 133活泼氢当 33.2 羟甲基乙二胺 H2NC2H4NHCH2OH 无色液体 每 100份标准树脂用 15份 分子 90 活泼氢当 30羟乙基乙二胺120 AEEA H2NC2H4NHC2H4OH无色液体每100份标准树脂用16-18份 分子 104活泼氢当 34又名N-氨乙基乙醇胺 二羟乙基乙二胺 DAEEA (HOCH2CHRNH)2R 粘稠液体 每 100份标准树脂用 18-20份 分子 186 活泼氢当 36。
羟乙基二乙烯三胺H2NC2H4NHC2H4NHC2H4OH无色液体 粘 150-300每100份标准树脂用20-30份固化：常温4天或60C1小时+ 110C20 分钟，适用期50克常温19分钟 热变形温 96°C扌抗弯强 950kg/cm2，扌抗压强 2790kg/cm2，常温固化、毒性比二乙烯三胺稍低、放热大、 适用期短分子 147 活泼氢当 36.2二羟乙基二乙烯三胺HO (CH2) 2 HNC2H4NHC2H4NHC2H4OH无色液体 粘 150-300每100份标准树脂用20-30份固化：常温4天或60C1 小时+ 110°C20分钟，适用期50克常温24分钟 热变形温 58°C抗弯强 1000kg/cm2，抗压强 3060kg/cm2，常温固化、毒性比二乙烯三胺 稍 低、放热大、适用期短 分子 190 活泼氢当 63.2 羟乙基已二胺 H2NC6H12NHC2H4OH 无色液体 每 100份标准树脂用 30份 分子 160 活泼氢当 53.3一氰乙基乙二胺 H2NC2H4NHC2H4 CN 无色液体 每 100份标准树脂用 30份 分子 113 活泼氢当 37.6一氰乙基已二胺 H2NC6H12NHC2H4CN 无色液体 每 100份标准树脂用 30份 分子 169 活泼氢当 56.3。
二氰乙基乙二胺 ZZL-0803 NCC2H4NHRNHC2H4CN 无色液体 粘 90-100 比重 1.02 每 100份标准树脂用16-18份 分子 166 活泼氢当 83一氰乙基二乙烯三胺591 H2NC2H4NHC2H4 NHC2H4 CN无色液体每100份标准树脂用20-25份固化：常温4天或70°C3小时+110°C2小 时，适用期50克常温2.5-5小时 热变形温 72-76C扌抗压强 850kg/cm2，扌抗强 510-620kg/cm2，冲击强 0.2尺-磅/寸 氏硬大于100 常温固化、毒性比二乙烯三胺稍低、放热大、适用期短 （有的资说放热小、适用期长、柔性好、耐冲击好、耐热性差 ?）分子 156活泼氢当 39双氰乙基二乙烯三胺CNC2H4 HNC2H4NHC2H4 NHC2H4 CN无色液体每100份标准树脂用20-25份固化：常温4天或70C3小时+110C2 小时，适用期50克常温2.5-5小时 热变形温 50-58C扌抗压强 840-920kg/cm2，扌抗强 610-740kg/cm2，冲击强 0.2尺-磅/寸 氏硬 大于 78-96 常温固化、毒性比二乙烯三胺稍低、放热大、适用期短。
（有的资说放热小、适用期长、柔性好、耐冲击好、耐热性差 ?） 分子 208 活泼氢当 39氰乙基化二甲苯二胺 低于20°C能固化，毒性小，热变形温高， 每100份标准树脂用20-25份 固化：30C3小时，热变形温 102C 抗弯强 15Kg/mm2 冲击强 10 Kg-cm/cm2环二胺与环氧化合物的加成物，由氰基丙烯醛与季戊四醇合成的环二胺再与环氧化合物反应而得这类固化剂室温固化，适用期长，反 应热低，色泽好，韧性好，冲击性能好，耐热性好，剌激皮肤，可在水中固化 H2N（CH2）3CH（OCH2）2C（OCH2）2CH（CH2）3NHCH2CHOHCH2OR 下式中C、B字头的R表示烷基，N字头的表示环二胺与丙烯腈的加成物，S字头的表示带40%的丁酮甲苯溶液C001粘 20C370泊 分子 500胺值220+/- 15每100份标准树脂用70份 固化：室温 热变形温 57.7°C 抗弯强 10.8Kg/mm2弯曲 弹性模 320Kg/mm2 扌强 7.15Kg/mm2 伸弹性模 232Kg/mm2 冲击强 14.4 Kg-cm/cm2C002粘 20°C89泊 分子 390胺值290+/- 15每100份标准树脂用55份 固化：室温 热变形温 78.6°C 抗弯强 11.2Kg/mm2弯曲弹性模 290Kg/mm2 扌强 6.52Kg/mm2 伸弹性模 194Kg/mm2 冲击强 15.8 Kg-cm/cm2。
B001粘 20°C74泊 分子 400胺值280+/- 15每100份标准树脂用60份 固化：室温 热变形温 58°C 抗弯强 11.4Kg/mm2弯曲弹性 模 292Kg/mm2 抗强 7.15Kg/mm2 伸弹性模 235Kg/mm2 冲击强 14.4 Kg-cm/cm2B002粘20°C44泊分子340 胺值 330+/-15曲弹性模291Kg/mm2 抗强7.30Kg/mm2 伸弹性模N001粘20°C29泊分子330 胺值 340+/-15曲弹性模298Kg/mm2 抗强7.97Kg/mm2 伸弹性模N002粘20C20 泊 分子330 胺值 370+/-15100份标准树脂用50份 固化：80°C30分钟 热变形温216Kg/mm2 冲击强 15.8 Kg-cm/cm2100份标准树脂用60份 固化：60°C30分钟 热变形温100Kg/mm2 冲击强 15.8 Kg-cm/cm276C 抗弯强 11.5Kg/mm2 弯55C 抗弯强 11.6Kg/mm2 弯100份标准树脂用 50份 固化：室温 热变形温 80.7C 抗弯强 12.4Kg/mm2 弯曲弹性模 297Kg/mm2 抗强 6.85Kg/mm2 伸弹性模 107Kg/mm2 冲击强 15.8 Kg-cm/cm2。
S002 粘 20C350 泊 分子 1500 胺值 145+/- 15双酮丙烯酰胺加成物CH2CHCONHC （CH3） 2CH2CNRCH3它是由丙酮与丙烯腈制得的双酮丙烯酰胺（DAA）和伯胺反应得到的胺基加合物无毒、 操作方，所得产品透明，耐候性、耐水性好缩胺（苯二甲胺缩合物）105浅棕色液体每100份标准树脂用12-14份可室温固化，产物既有较高的热变形温 140°C，又有较好的韧性 2x135 分子 253 活泼氢当 60590 棕黑色粘稠液体 每 100份标准树脂用 12-20份 毒性小、韧性 分子 269 活泼氢当 40593 855 浅黄色液体 每 100份标准树脂用 20-25份 粘小、毒性低，使用期短，室温固化迅速，固化物韧性较好 分子 233 活泼氢当40-50701 T-33棕红色粘稠液体每100份标准树脂用25-35份挥发性小，用要求严，可在 0-15°C及潮湿条件下固化分子 226活泼氢当 40-50702 T-32 棕红色粘稠液体 每 100 份标准树脂用30-40 份 挥发性小，用要求严，可在潮湿条件下固化抗弯强 2500Kg/cm2 冲击强 190Kg/cm2,分子 217 活泼氢当 40-50。
703 T-31 棕红色粘稠液体 粘 1100-1300mpa.s25°C 比重 1.08-1.09g/cm3 25°C 折光 1.5250-1.5300 胺值 460-480KOHmg 当 /克每 100 份标准树脂用20-25 份 挥发性小，用要求严， 可在潮湿条件下固化抗弯强 2500Kg/cm2 冲击强 136Kg/cm2 抗强 150Kg/cm2 分 子 167 活泼氢当 40-50二氨基二苯基甲烷、甲基异丁基酮加合物，每100份标准树脂用38份，25C 24小'时6、聚酰胺类为提高耐热性，可在聚酰胺-环氧树脂配方中加入芳胺及其改性物，并加热固化之聚酰胺的固化在常温下进得较慢，每百份加入 1-3份的苯酚或 DMP-30 则固化加快200型 棕红色液体 胺值215+/-15KOHmg当/克 粘 20-80pa.s/40°C每100份标准树脂用40-100份 固化：室温24小时或60C3小时250型C36 棕红色液体 胺值240-260KOHmg当/克 粘 8000-25000cp/40°C密 0.94-0.98g/cm3 25°C每100份标准树脂用40-100份 固 化：室温24小时或60C3小时。
300 型 棕红色液体 胺值 305+/-15KOHmg 当 /克 粘 6-20pa.s/40°C (8000-12000 cp/40°C )密 0.94-0.98g/cm3 25°C 每 100 份标准树脂用40-100份 固化：室温24小时或60C 3小时400型 棕红色液体 胺值200+/-20KOHmg当/克 粘 15-50pa.s/40°C每100份标准树脂用40-100份 固化：室温24小时或60C3小时V115 胺值238每100份标准树脂用40-60份 固化：室温24小时或60C3小时热变形温 45C 抗弯强 750Kg/cm2抗压强 410Kg/cm2伸 长 8% 布氏硬 50-60203型 棕黄色液体 胺值200+/-20KOHmg当/克 粘 1-5pa.s/40°C每100份标准树脂用40-100份 固化：室温24小时或60C3小时V125 胺值345每100份标准树脂用40-60份 固化：室温24小时或60°C3小时热变形温 70-85°C 抗弯强 880-1020Kg/cm2抗压强540Kg/cm2 伸长 8% 布氏硬65-75V140布氏硬67-91500 型棕黄色液体胺值 400+/-20KOHmg 当/克2-7pa.s/40°C每100份标准树脂用45-65份 固化：室温24小时或60C3小时。
600 型棕黄色液体胺值 600+/-20KOHmg 当/克0.1-0.3pa.s/40°C每100份标准树脂用20-30份 固化：室温24小时或60C3小时650 型棕红色液体胺值 200+/-20KOHmg 当/克15-50pa.s/40°C (20000-40000cp/40°C)密 0.94-0.98g/cm3 25°C 每 100 份标准树脂用 40-100份 固化：室温24小时或60C3小时651 型 棕黄色液体胺值 300+/-20KOHmg 当 / 克(浦江为 390—410KOHmg 当 /克)粘 2—7pa.s/40°C (2000—10000cp/40°C)密胺值375每100份标准树脂用40-60份 固化：室温24小时或60C3小时热变形温 110-115C 抗弯强 950Kg/cm2抗压强 540Kg/cm20.94-0.98g/cm3 25°C每100份标准树脂用45-65份 固化：室温24小时或60C3小时40-100份 固化：室温24小时或60C3小时3051型 棕红色液体 胺值350+/-20KOHmg当/克每100份标准树脂用7、潜伏性固化剂双氰胺白色结晶粉夫 熔点207-209C每100份标准树脂用6-12份 固化：150C 4小时 贮存期6-12月。
HZ986 R-10在20-30°C有好的贮藏稳定性其质指标如下：固体含 9-11%比重1.06-1.09克/厘米 3粘 25C <5厘泊闪点36-43°C 三氟化硼单乙胺 白色固体 熔点 89C 每 100份标准树脂用 3份 固化： 120C 4小时 贮存期 3-4月三氟化硼苯胺 淡黄色固体 熔点250°C分解 每100份标准树脂用5份 固化：120C 2小时 贮存期3-4周三氟化硼邻甲基苯胺淡黄色固体 熔点250°C分解 每100份标准树脂用5份 固化：120C 2小时 贮存期7-8天 三氟化硼苄胺 淡黄色固体 熔点 136-138C 每 100份标准树脂用 10份 固化： 130C 4小时 贮存期 3-4周三氟化硼二甲基苯胺 淡绿色 熔点 85C 每 100份标准树脂用 5份 固化： 120C 4小时 贮存期 5-6天三氟化硼乙基苯胺淡黄色固体 熔点48°C每100份标准树脂用5份 固化：120°C 4小时 贮存期7-8天三氟化硼吡p啶淡黄色固体 熔点73C每100份标准树脂用4-9份 固化：100C 4小时/140C6-8小时 贮存期3-4月594黄棕色透明液体每100份标准树脂用4-12份固化: 100C 4小时/140C6-8小时 贮存期3-4月。
癸二酸二酰肼 每 100份标准树脂用 30份 固化： 165C 0.5小时 贮存期 3-4月MS-1微胶囊 每100份标准树脂用38份 固化：150C 2小时 贮存期2MS-2微胶囊 每100份标准树脂用50份 固化：130C 2小时 贮存期28、咪唑类固化剂咪唑 结晶固体 熔点88-90C每100份标准树脂用4-8份固化: 60-80C 6-8小时/150C4小时 使用期长，毒性低2-甲基咪唑2MZ白色结晶 熔点135-139C每100份标准树脂用4-8份 固化：60-80°C 6-8小时/150°C4小时 使用期长，活性温 82-87C 热变形温 130C2-乙基咪唑白色结晶 熔点61-66C每100份标准树脂用3-5份固化: 60-80C 6-8小时/150°C4小时 使用期长，活性温 82-87°C2、4-二甲基咪唑白色结晶 熔点92C每100份标准树脂用3-7份固化: 60-80C 6-8小时/150°C4小时 使用期长，活性温 82-87°C2-乙基4-甲基咪唑EMZ-24 2E4MZ白色结晶 熔点45C每100份标准树脂用2-10份 固化：60-80C 6-8小时/150°C4小时 使用期长，活 性温 82-87°C操作方 热变形温 135°C。
2-甲基咪唑与环氧丙烷丁基醚加成物704棕黑色液体每100份标准树脂用2-10份 固化：70C6小时 使用期长，毒性低中温固化、耐热、 耐溶剂2-甲基咪唑与环氧丙烷异辛基醚加成物705棕黑色液体每100份标准树脂用15份 固化：80C4小时 使用期长，毒性低中温固化、耐热、 耐溶剂2-甲基咪唑与环氧异丙烷辛基醚加成物163棕黑色液体每100份标准树脂用15份 固化：100°C8小时 使用期长，毒性低中温固化、耐热、 耐溶剂含咪唑促进剂的间苯二胺和二氯基二苯基甲烷混合液780棕黑色液体每100份标准树脂用15份固化: 100C4小时 使用期长，毒性低中 温固化、耐热、耐溶剂2-甲基咪唑与丙烯腈加成物781棕黄色粘稠液体每100份标准树脂用10份 固化：60-80C8小时 使用期长，毒性低中温固化、耐热、耐 溶剂9、叔胺类N、N-二甲基苯胺DMPA淡黄色油状液体分子 121每100份标准树脂用1-3份固化：室温有剌激臭味三乙醇胺TEOA无色液体 分子 149每100份标准树脂用10-15份 固化：80C4小时/120C2小时三乙胺TEA无色液体 分子 101每100份标准树脂用10-15份 固化：100C1小时。
2、4、6-三（二甲胺基甲基）苯酚 DMP-30 K-54 HY-960 淡黄色液体 分子 249 每 100份标准树脂用 15份 固化： 80C1IHJF苄基二甲胺BDMA无色液体 分子 135每100份标准树脂用15份 固化：室温3小时/80C0.5小时邻羟苄基二甲胺DMP-10无色液体 分子 151每100份标准树脂用16份 固化：室温2小时/80C0.2小时594黄棕色液体每100份标准树脂用4-12份 固化：室温2小时/80C0.2小时 好的热稳定性、韧性，耐低温性差595黄棕色液体每100份标准树脂用4-9份 固化：室温2小时/80C0.2小时二甲胺基二甲烷TMD分子 254每100份标准树脂用0.5-2份 固化：80C3小时DMP-30 的三 -（2-乙基已酸）盐 K-61B 粘 500-700cps氢吡p啶 60-100C6-14小时10、合成树脂类环氧固化剂苯刀胺甲醛树•脂 在120°C16小时固化 热变形温 155°C苯酚甲醛树脂在180C2小时固化固化促进剂的种类及其所适用的固化剂苯酚 适用的固化剂：胺类固化剂双酚 A 适用的固化剂：胺类固化剂间苯二酚 适用的固化剂：胺类固化剂。
DMP-30 HY960 即2、4、6-三（二甲氨基亚甲基）苯酚 适用的固化剂：胺类、酸酐类、低分子聚酰胺类固化剂DMP-10 即二甲胺基甲基苯酚 适用的固化剂：胺类、酸酐类、低分子聚酰胺类固化剂吡啶 适用的固化剂：酸酐类、低分子聚酰胺类固化剂苄基二甲胺适用的固化剂：酸酐类固化剂DY 062比重0.895-0.9克/厘米 3粘 25°C<10厘泊闪点33-37C2-乙基-4-甲基咪唑 适用的固化剂：酸酐类、双氰胺类固化剂三氟化硼-单乙胺 适用的固化剂：胺类固化剂三乙胺 适用的固化剂：酸酐类固化剂 脂肪胺适用的固化剂：低分子聚酰胺类固化剂间甲酚 适用的固化剂：胺类固化剂三乙醇胺适用的固化剂：胺类固化剂乙二醇 适用的固化剂：胺类固化剂壬基酚 适用的固化剂：胺类固化剂三乙胺基硼酸盐 适用的固化剂：胺类固化剂酰基胍 适用的固化剂：双氰胺类固化剂水杨酸属盐 -胺类反应(如水杨酸锌-异丙胺比为 2：1，用为树脂的 5%)适用的固化剂：胺类固化剂水杨酸-硼络合物是由2克分子水杨酸与1克分子H3BO3制得，2C6H4 (OH) COOH+H3BO3= (OC6H4COO) 2BH+3H2。
