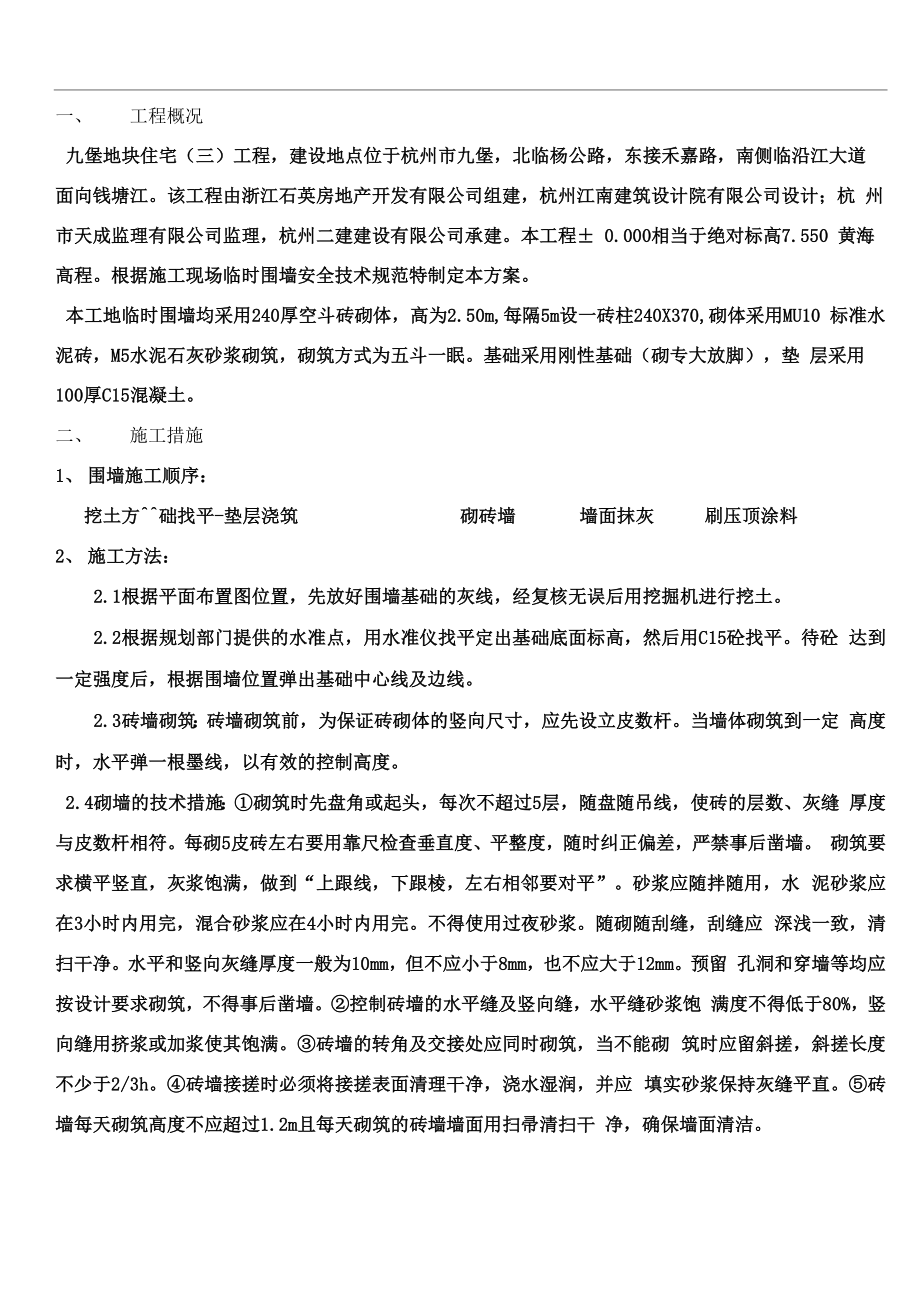

一、 工程概况九堡地块住宅（三）工程，建设地点位于杭州市九堡，北临杨公路，东接禾嘉路，南侧临沿江大道 面向钱塘江该工程由浙江石英房地产开发有限公司组建，杭州江南建筑设计院有限公司设计；杭 州市天成监理有限公司监理，杭州二建建设有限公司承建本工程± 0.000相当于绝对标高7.550 黄海高程根据施工现场临时围墙安全技术规范特制定本方案本工地临时围墙均采用240厚空斗砖砌体，高为2.50m,每隔5m设一砖柱240X370,砌体采用MU10 标准水泥砖，M5水泥石灰砂浆砌筑，砌筑方式为五斗一眠基础采用刚性基础（砌专大放脚），垫 层采用100厚C15混凝土二、 施工措施1、 围墙施工顺序：挖土方^^础找平-垫层浇筑 砌砖墙 墙面抹灰 刷压顶涂料2、 施工方法：2.1根据平面布置图位置，先放好围墙基础的灰线，经复核无误后用挖掘机进行挖土2.2根据规划部门提供的水准点，用水准仪找平定出基础底面标高，然后用C15砼找平待砼 达到一定强度后，根据围墙位置弹出基础中心线及边线2.3砖墙砌筑：砖墙砌筑前，为保证砖砌体的竖向尺寸，应先设立皮数杆当墙体砌筑到一定 高度时，水平弹一根墨线，以有效的控制高度2.4砌墙的技术措施：①砌筑时先盘角或起头，每次不超过5层，随盘随吊线，使砖的层数、灰缝 厚度与皮数杆相符。
每砌5皮砖左右要用靠尺检查垂直度、平整度，随时纠正偏差，严禁事后凿墙 砌筑要求横平竖直，灰浆饱满，做到“上跟线，下跟棱，左右相邻要对平”砂浆应随拌随用，水 泥砂浆应在3小时内用完，混合砂浆应在4小时内用完不得使用过夜砂浆随砌随刮缝，刮缝应 深浅一致，清扫干净水平和竖向灰缝厚度一般为10mm，但不应小于8mm，也不应大于12mm预留 孔洞和穿墙等均应按设计要求砌筑，不得事后凿墙②控制砖墙的水平缝及竖向缝，水平缝砂浆饱 满度不得低于80%，竖向缝用挤浆或加浆使其饱满③砖墙的转角及交接处应同时砌筑，当不能砌 筑时应留斜搓，斜搓长度不少于2/3h④砖墙接搓时必须将接搓表面清理干净，浇水湿润，并应 填实砂浆保持灰缝平直⑤砖墙每天砌筑高度不应超过1.2m且每天砌筑的砖墙墙面用扫帚清扫干 净，确保墙面清洁3、墙面抹灰：砖墙全部砌筑完毕后，应进行抹灰，围墙采用水泥砂浆抹灰18mm厚，1： 3水泥沙浆刮槽，1： 2.5水泥沙浆抹实压光抹灰前对砖墙基层表面的灰尘、污垢等清除干净，对于过于干燥的基层要 用水湿润，做灰饼用底层抹灰砂浆各做一个标准灰饼，厚度为抹灰厚度，大小为5CM见方，再用托 线板靠、吊垂直确定墙下部对应的灰饼厚度，要求做到横平竖直，平整度符合规范要求，抹灰前对 墙面先进行填凹补洞，并进行洒水湿润，确保抹灰质量。
4、压顶涂料:待墙面抹灰结束，即涂刷压顶涂料，色彩根据要求定三、安全、质量保证措施1、 质量保证措施：1） 砖和砂浆的强渡等级必须符合设计要求2） 砌体水平灰缝的灰浆饱满度不得小于80%3）砌体的位置和垂直度允许偏差应符合：轴线位置偏差10mm，每层垂直度 偏差5mm4） 砌体方法正确，上下错缝，内外搭砌5）砌体灰缝应横平竖直，厚薄均匀水平灰缝厚度宜为10mm，但不应小于8mm，也不 应大于12mm2、 安全技术措施：1）操作人员必须遵守《安全生产六大纪律》及《十项安全技术措施》进入施工现场必 须戴好安全帽，并扣好帽带2）不准穿拖鞋、易滑鞋子进入工地3） 所搭设的临时活动架子必须平稳后才能上人，确保操作人员安全4） 对进入施工现场的操作人员必须在进行三级安全教育后方能上岗5） 施工现场禁止嘻闹、打斗，防止出现安全事故6） 材料垂直运输，禁止抛扔，采用人传递的方式7）对于有破损、裂纹的板禁止使用8） 建立、执行安全管理工作制度，专职安全员深入现场，对发现事故隐患，及时准确提 出处理意见并监督整改，对违章作业现场，有权制止、处罚9） 不仅要保障本单位施工人员、设备的安全，还要保证其他施工单位施工人员和周围设 备、地下管道、电（光）缆的安全。
四、劳动力安排序号工种人数备注1现场、技术负责人2人2安全员1人3现场管理人员3人4泥工若干5电工2人五、施工主要设备一览表序号规格或型号数量备注1PC120挖机1台用于场地整平开挖基坑2水准仪1台场地找平3苏光经纬仪1台定轴线4水泵若干抽水及满足现场施工用水5砌筑工具若干6砂浆搅拌机1台满足砌筑及抹灰7水泥桶1台8砼浇筑设备一套六、围墙结构验算1. 计算取值：1）杭州风压 W0=0.4KN/m2;2）围墙上端为自由端，[B]=28・8 （按M5砂浆[B]=24，空斗墙降10%,上端自由端提高30%计算而得）；3） 取两砖柱间5m墙体为计算单位；4） 空斗墙砌体自重按19KN/M3取值；5）砖砌体弯曲抗拉强度设计值ftm=0.12Mpa,抗压强度设计值为fc=0.83Mpa.2、 计算：1） 高厚比计算Ho 2H 2X2.58= = = =20.83h h 0.24四]g2[8]=1.2X1.0X28.8=34.56BW^ M2[B],符合要求2） 受压承载力计算N=5 X0.24X2・5X19X0.85=48・45KN① f A=0.6X0.83X 103 X0.24X 5=596.7KN cNW①f A符合要求。
c3） 大放脚砖基础P=[ （0.36+0.48+0.60）X6X0.12+48.45] ^ （0.6X6）=17.815Kpa取台阶宽高比允许值tgx=1:1.501因此 bo+2H0tga=0.48+2X0.12X——=0.641.50b=0.60<0.64,符合要求4） 受弯承载力计算风载引起 M=1.4wH 2 =1.4X0.4X6X2.5X2.521 12 12=4.375KN ・ m0.24 X 36ftmW=0.12X103X =86.4KN • m12M< f/,符合要求5） 地基承载力计算：取f=100KPakp=17.815Kpa, f=1.1f =110Kpa, p
