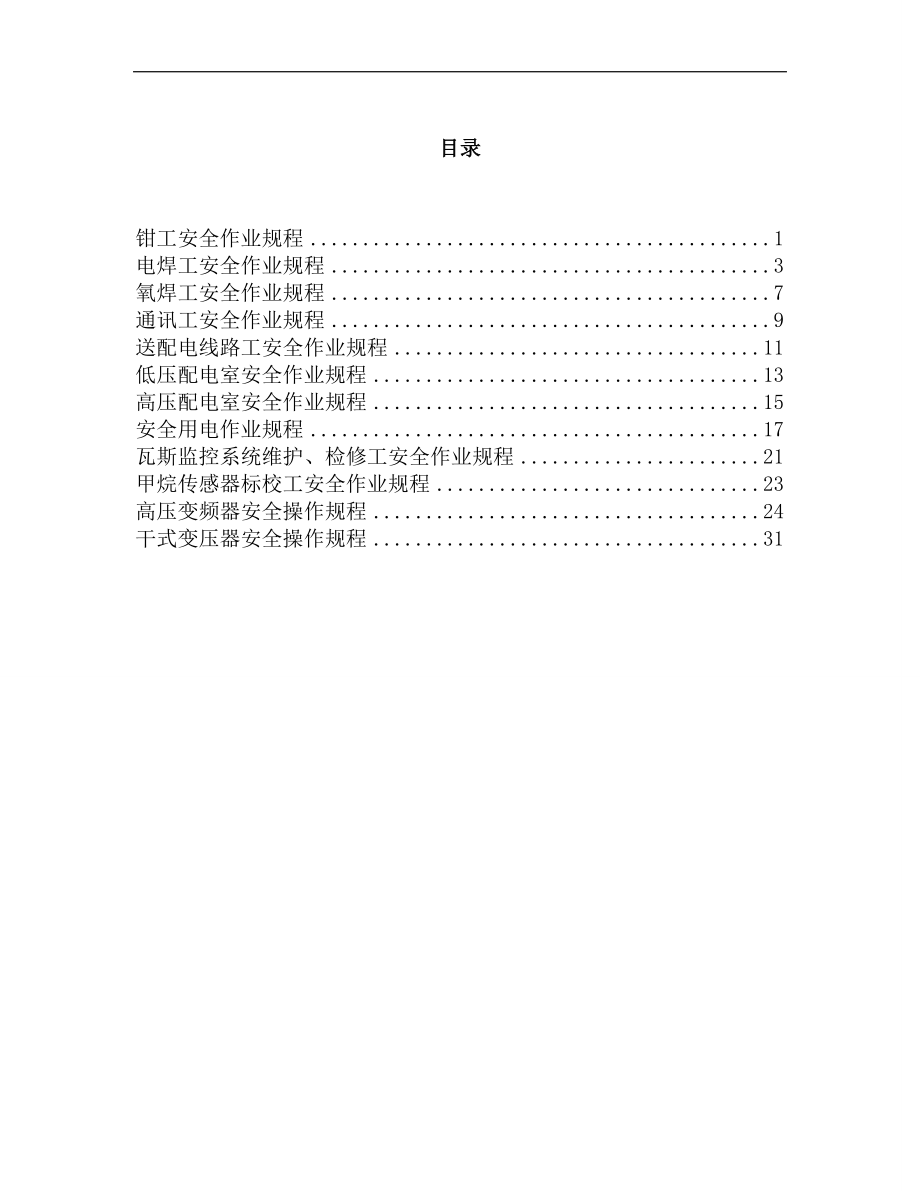

目录钳工安全作业规程 1电焊工安全作业规程 3氧焊工安全作业规程 7通讯工安全作业规程 9送配电线路工安全作业规程 11低压配电室安全作业规程 13高压配电室安全作业规程 15安全用电作业规程 17瓦斯监控系统维护、检修工安全作业规程 21甲烷传感器标校工安全作业规程 23高压变频器安全操作规程 24干式变压器安全操作规程 31钳工安全作业规程一、一般要求1、必须经过专业技术培训考试合格后，方可上岗2、了解一般工具的使用方法，熟悉所属范围设备的工作原理，了解钳工学有关知识3、具备一定的钳工基本操作技能及电气维修基础知识4、无妨碍本职工作的病症5、熟悉本岗位的《岗位责任制》、《安全规程》、《操作规程》、工作标准和交接班制度6、上岗时，按规定穿戴好劳动保护用品二、作业安全规定1、上班前严禁喝酒，班中不做与本职工作无关的事情，严格遵守各项规章制度2、在进行检修作业时，一般不得少于两人，并与操作工配合好3、设备检修时，应在周围环境安全的情况下进行，并设专人进行监护4、检修时必须执行停电挂牌制度5、工作前需检查工具，遇到不完整时立即修理三、作业中要求1、设备检修前要认真检查清点检修的备件、材料、工具。
2、检修前必须办理与所修设备有关的停电手续，关闭水源、气源等3、检修工作中，拆下的零部件应妥善放置，不得丢失检修机械零部件的接合面时，应将吊起部分垫稳，手不得伸入其间，检查设备内部，应用行灯或手电筒，不得用明火照明，检查容易倾倒的部件时，必须支撑牢固4、拆卸大件时，下面要垫木头，多人作业要互相照应，统一指挥；5、使用扳手时，扳手与螺帽应接触紧密，接触部分不得粘有油脂，扳手不得加套筒使用，也不可用扳手当锤使用6、钳工在使用手锤、扁铲、锉刀、刮刀、虎钳等专用工具时，应严格遵守各工具的操作规程，以免发生事故7、拆卸设备时，应先熟悉图纸，并在操作过程中作好记录8、拆卸有弹性、偏重或易滚动的机件，应有安全防护措施，零部件装配时，禁止用手指探摸操作孔位或结合面9、扁铲热处理不可过硬，铲削工件时，对面不允许站人10、在设备上进行切割时，应提前做好防护措施禁止多层次在同一空间同时作业高空作业时必须遵守高空作业的有关规定11、台虎钳所夹工件尺寸要合适，钳把上禁止用套管加力，更不允许用锤去打钳把12、使用手锤应熟悉规格与范围，锤头与锤柄的连接应可靠13、使用手提砂轮机时，应检查砂轮是否完好，砂轮防护罩是否可靠。
操作时用力不可过猛，前方不许站人14、在瓦斯区域的作业必须遵守《瓦斯区域管理制度》四、作业后工作1、安装、检修完毕，应清理现场、清点好所携带材料、工具以免掉入机内2、认真做好检修记录，详细记录零部件更换情况电焊工安全作业规程一、一般要求1、经过专业技术培训考试合格由相关部门颁发上岗证后，方可持证上岗2、懂得电焊工作原理，熟悉电焊详细工艺过程，了解金属工艺学有关知识：1) 机械图纸的识图知识2) 常用金属材料一般知识3) 金属及热处理一般知识4) 焊工电工基础知识5) 焊接电弧及弧焊电流知识6) 常用电弧焊工艺知识7) 常用焊接材料知识8) 焊接接头及焊缝形式知识9) 焊接工艺及设备知识10) 焊接应力和变形知识3、熟悉本岗位的《岗位责任制》、《安全规程》、《操作规程》、工作标准和交接班制度4、上岗时，按规定穿戴好劳动保护用品二、作业前准备1、准备好使用的工具、材料2、检查现场及焊接设备、工具符合安全规定3、熟悉结构件焊接工艺、焊缝尺寸要求，选择合适施焊方法4、选焊条带坡口多层焊时，底层选用Φ2.5~3.2mm的焊条，其他各层可选用直径较大的焊条仰焊和横焊选用直径不大于4mm的焊条5、瓦斯区域作业，要按有关规程进行。
6、详细检查设备，必须绝缘良好，焊机外壳必须接地，不得用路轨、钢丝绳、机电设备代替零线，焊机有毛病应请电工修理7、电气开关与保险装置须安全可靠8、严禁身穿湿衣进行工作，在湿地工作时，必须用绝缘台9、严禁在有压力的容器，带电设备以及运转的机械上进行作业10、在存放过汽油、煤油、硫磺等易燃物品和情况不明的容器上进行作业，必须采取清洗、灌清水或置换惰性气体等防爆措施11、电焊线与气焊的胶管不可混在一起12、电焊护目面具，必须能将面部挡盖好，其护目玻璃必须是本身有色，表面涂色不能使用三、作业安全规定1、在野外遇雷雨天及风力大于4级时，禁止作业，在潮湿地面作业需垫绝缘板2、电焊机接地线牢靠，接地电阻小于4Ω， 接地线断面裸铜线大于12mm²3、电焊机离操作点距离应大于2m，离墙应大于1m电焊机上、下方禁放杂物4、电焊机一次、二次导线不得有破损，不得互相缠绕，与电焊机、焊接电缆钳连接必须牢固5、引弧前必须招呼周围人员注意回避，防止弧光辐射6、二氧化碳气体预热器所使用的电压不得高于36V7、二氧化碳气瓶夏季应遮阳储存，避免日光暴晒，存放应远离热源，绝对禁止用蒸汽吹或火烤8、焊接现场10m内不得有易燃易爆物品，通风必须良好，严禁用氧气通风。
四、作业中要求1、焊条夹必须完好，将焊条夹紧不得松动，并必须有可靠绝缘电流必须调节适当2、因工作需要进入设备内时，应有专人监护，行灯变压器不得带入，并要穿胶鞋3、焊接过程中如有异常应停止作业，故障排除后方可操作五、作业后工作1、焊接作业完成后，要清理好工作现场，清点好所携带材料、工具以免掉入机内2、切断焊机电源，各种电缆工具收拾整齐3、确认无起火危险后方可离去六、违反此作业规程可能导致的危险和危害：1、电焊机不接地漏电会发生人身触电伤亡事故2、用钢丝绳、路轨等代替零线，会发生钢丝绳发热失去应有的强度，路轨变形等事故隐患3、在存放过不明物的容器上进行焊接，不采取防爆措施会发生爆炸人身伤亡事故4、护目面罩玻璃不合格能烧伤工作人员眼睛5、进入设备内作业，不执行挂牌制度，没专人监护，会发生意外伤亡事故氧焊工安全作业规程一、一般要求1、经过专业技术培训考试合格由相关部门颁发上岗证后，方可持证上岗2、懂得气焊工作原理，熟悉气焊详细工艺过程，了解金属工艺学有关知识3、熟悉本岗位的《岗位责任制》、《安全规程》、《操作规程》、工作标准和交接班制度4、上岗时，按规定穿戴好劳动保护用品二、作业前准备1、操作场地应通风良好，无易燃易爆物品，各类气瓶要距明火10米以上，氧气瓶距乙炔瓶5米以上，严禁在气瓶附近吸烟。
2、检查胶管各接头是否严密，氧气管与乙炔管是否装反3、乙炔气瓶必须有回火防止装置4、瓦斯区域作业，要按有关规定进行5、严禁在有压力的容器及运转设备上作业6、在存放汽油、煤油、硫磺等易燃物品和情况不明的容器上作业，必须采取清洗、灌清水或置换惰性气体等防爆措施7、因工作需要进入设备内部或容器内部工作时，应设有专人监护，行灯变压器不得带入，照明电压不得超过36V严禁将漏乙炔气的焊炬、割炬携带到设备内和容器内，以防混合气体遇明火爆炸8、各种气瓶必须有防震圈、安全帽，减压器上应有安全阀，焊割火苗距易燃物至少5---10m9、氧气瓶连接处、胶管接头不许粘染油脂10、工作地点不许放一个以上氧气瓶三、作业中要求1、点火时，需先开乙炔气门，再开氧气门，熄火时与之相反2、各气瓶不许在露天曝晒，冬季各气瓶、回火防止器、减压器等被冻住，只许用热水或蒸汽解冻，严禁火烤四、作业后工作1、工作完毕或暂停工作时，必须切断电源、气源，检查现场，确认无起火危险后方可离去2、作业完成后，清理好工作现场，各种气管、工具收拾整齐五、违反此规程可能导致的危险和危害1、在存放过不明物的容器上进行焊接，不采取防爆措施会发生爆炸，造成人身伤亡事故。
2、气瓶无防震圈、安全帽，在搬运过程中可能发生气瓶爆炸事件3、不按正确点火顺序打开气门，会发生回火事故4、用火烤气瓶解冻，会发生气瓶爆炸事件通讯工安全作业规程一、一般要求1、经过专业技术培训考试合格后，方可上岗操作应掌握有关通讯设备的性能、结构、原理及测试、调整、检修办法和操作要求等2、应熟悉并遵守有关通讯线路、交换机、机的有关规程，能独立工作3、掌握电气事故处理方法和紧急救护知识4、身体适应本工种工作，无影响本职工作的病症5、熟悉本岗位的《岗位责任制》、《安全规程》、《操作规程》、工作标准和交接班制度6、上岗时，按规定穿戴好劳保用品二、作业安全规定1、严禁带电作业，当在不能断电的整流器或直流配电屏内，电池组工作时，必须制定专门的安全措施防止触电，防止金属器件或长柄金属工具滑脱掉入机柜内，避免短路或极性接反烧毁设备2、通讯线缆的吊挂应符合相关规定3、通讯机房必须设有合格的防灭火设施4、同杆上架设线路，必须分清高低压线路，通讯线路位于最下层，并与低压线路保持至少一米的安全距离，必要时要办理停电手续5、登杆等高空作业，必须系好安全带，材料、工具等物件不得上下抛掷，同时要有人监护6、维修设备，更换杆件，应关闭电源，以防损坏设备，保证安全。
7、在瓦斯区域的作业必须遵守《瓦斯区域管理制度》三、作业中要求1、了解当日维修任务及影响范围，并通知有关用户2、工作前要认真清点、检查施工中所使用的材料、备件、工具安全用具必须完好、可靠3、周期性维修必须申报作业计划较大的工程和技术比较复杂的工程，事先必须制定详细的作业计划，报请有关领导审批后才能开工4、检修工作结束后，要清理现场，并认真做好检修记录送配电线路工安全作业规程一、一般要求1、经过专业技术培训考试合格由相关部门颁发上岗证后，方可持证上岗2、必须熟悉相关操作规程及电气防爆等有关内容3、必须熟悉电气设备的性能、结构和原理，具有熟练的维修保养以及故障处理的工作技能和基础知识熟悉维修范围内的供电系统、电气设备分布及电缆与设备的运行情况4、必须掌握现场电气事故处理和触电事故抢救的基本知识5、熟悉本岗位的《岗位责任制》、《安全规程》、《操作规程》、工作标准和交接班制度6、上岗时，按规定穿戴好劳保用品二、作业安全规定1、严格执行交接班制度和工种岗位责任制，坚守工作岗位，严格遵守停送电制度及有关规章制度2、必须随身携带合格的验电笔和常用工具、材料、停电警示牌等，并保持电工工具绝缘合格3、在检修、运输和移动电气设备前，要注意观察工作地点周围环境，保证人身和设备安全。
4、排除有威胁人身安全的电气故障或按规定需要监护的工作时，不得少于两人5、电气设备停电后，开始工作前，必须用与供电电压相符的测电笔进行测试，确认无电压后方可继续工作三、作业要求1、电气设备拆开后，应记清所拆的零件和线头的号码，以免装备时混乱和因接线错误而发生事故2、巡检中发现问题要及时处理对处理不了的问题，必须采取措施，并向领导汇报防爆性能遭受破坏的电气设备，必须立即处理更换3、设备检修时，必须严格执行“停电挂牌”制度，防止突然送电，危及设备和人身安全4、操作高压电气设备主回路时，必须戴绝缘手套，站在绝缘台上，并穿绝缘靴5、电气设备补充的绝缘油，必须同原运行的绝缘油同型号，并做好记录6、在带电的电流互感器二次回路上工作时，严禁二次侧开路，在带电的电压互感器二次回路上工作时，应严禁短路，不得断开永久接地线7、电气设备发生事故，必须迅速切断电源，及时处理并上报8、高空作业，必须穿好工作服、戴好安全帽、系好安全带，材料、工具不得上下抛掷9、熟悉安全用具的性能，正确使用相应电压等级的安全用具10、操作电气开关时，应注意操作顺序，停电操作为：断开开关，拉开负荷侧刀闸，最后拉开电源侧刀闸，送电操作顺序与此相反。
11、所有电气维修作业，至少两人进行，保证做好监护工作12、在瓦斯区域的作业必须遵守《瓦斯区域管理制度》低压配电室安全作业规程一、一般要求保证低压配电室设备运行、操作维护的安全性和正确性，保障配电设备完好正常供电二、适用范围厂区所属低压配电室三、安全作业要求1、操作人员必须认真执行《选煤厂安全规程》及熟悉本作业规程2、操作人员必须熟悉电器设备的性能及运行方式及掌握电工操作技术3、配电室操作人员一般得不少于两人，严禁单人对配电设备进行清扫和检修工作作业时，应按规定穿戴劳动保护用品和使用保护器具4、严禁带电检修，违章作业配电设备进行保养检修时，应做好安全技术措施后方可进行5、当班巡查应密切注意电力网络仪表的读数保证总负荷不超过单台变压器的额定容量；记录单台设备的运行电流6、停电操作应先拉开低压分路开关，然后再拉低压总开关送电操作时与停电顺序相反，并详细检查开关是否在正常的合闸位置7、停电后作业前应进行验电、放电，验电前应先在有电导体上对验电器进行鉴定良好才能使用放电可使用地线或放电棒（杆）对地进行但电容器放电应在两极间进行8、装地线必须先接接地端，后接导体端，并接触牢固，拆时顺序相反9、低压出线发生故障跳闸时，应立即查明故障原因，故障排除后方能恢复供电，严禁强行送电。
10、在全部停电或部分停电的电气设备上工作，必须按照停电、验电、装设接地线、悬挂停电标示牌（有人工作，禁止合闸）或装设遮拦；严格执行停电挂牌和停送电制度11、严格执行临时用电作业许可证制度12、检修作业完毕，送电前检查所带物品有无遗留在配电室（柜）内，清理现场卫生，保持洁净整齐高压配电室安全作业规程一、一般要求保证高压配电室设备运行、操作维护的安全性和正确性，保障配电设备完好及正常供电二、适用范围厂区所属高压配电室三、作业要求1、操作人员必须认真执行《选煤厂安全规程》及熟悉本作业规程2、操作人员必须持有《电工进网作业许可证》，熟悉高压配电、供电线路，值班负责人应有实际工作经验方可进行操作3、严禁带电检修，违章作业配电设备进行保养检修时，应做好安全技术措施后方可进行按照规定穿戴劳动保护用品和使用防护器具4、严格按照“电气五防”功能操作开关柜电气“五防”功能是指：防止误分、合断路器；防止带负荷分、合隔离开关；防止带电挂接，地线或合接地刀闸；防止带电接地线(接地刀闸)合断路器(隔离开关)；防止误人带电间隔加强防误闭锁装置的维护管理，确保已装设的防误闭锁装置正常运行 5、严格执行操作票、工作票制度，并使两票制度标准化、规范化，实际操作中严禁违规、违章操作设备。
6、不论高压设备带电与否、电工不得单独移开或越过遮拦进行工作，若有必要移动必须有监护人在场并符合下列的安全距离10Kv,0.7m,20~35kv,1m7、经分管部门领导批准，允许单独巡视高压设备的电工巡视高压时，不得进行其他工作、不得移开或越过遮拦8、雷雨天巡视室外高压设备时要穿绝缘靴，并不得靠近避雷针和避雷器9、倒闸操作必须根据值班负责人命令、受令人复诵无误后执行10、停电拉闸操作必须按照断路器（开关）→负荷侧隔离开关（刀闸）→母线隔离开关（刀闸）的顺序依次操作，送电时操作应按与停电操作相反的顺序进行、严禁带负荷拉闸11、在电气设备上工作，必须执行《工作票制度》、《工作许可证制度》、《工作监护制度》、《工作间断、转移和终结制度》12、在部分停电或全部停电的电气设备工必须完成下列措施：停电验电、装设接地线、悬挂标示牌，必要时装设遮拦13、检修作业完毕，送电前检查所带物品有无遗留在配电室（柜）内，清理现场卫生，保持洁净整齐安全用电作业规程一、一般要求1、从事电气工作人员，必须严格遵守国家有关法律法规及公司制定的有关规章制度：必须经过专业培训，取得《特殊工种操作证》后方可上岗工作2、维修电工必须具备必要的电工知识，熟悉安全操作规程，熟悉供电系统和配电室各种设备的性能和操作方法。
并具备在异常情况下采取措施的能力3、维修电工要有高度的工作责任心，严格执行值班巡视制度，倒闸操作制度、工作票制度、安全用具及消防设备管理制度等各项制度规定二、作业安全规定1、严禁单独巡视高、低压设备，特殊情况需要时应经分管部门领导批准2、不论高、低压设备带电与否，值班人员不得单人移开或越过遮栏进行工作若有必须移动栅栏时，必须有监护人在场，并符合规定安全距离带电部分在工作人员的后面或两侧无可靠措施者也必须停电3、雷雨天气需要巡视高、低压设备时，应穿绝缘靴，并不得靠近避雷器与避雷针三、作业要求1、巡视配电装置，进出配电室，必须随手将门锁好经常保持门窗完好，防止小动物进入2、进行停、送电倒闸操作时，值班负责人必须核对无误，并且将联系内容和联系人姓名作好记录3、高压设备和大容量低压总盘上的倒闸操作，必须由两人执行，并由对设备更为熟悉的一人担任监护人4、拉合高压开关，都应戴绝缘手套，穿绝缘靴雷电时禁止进行倒闸操作5、电气设备停电后，在未拉开开关和做好安全措施以前应视有电不得触及设备和进入遮栏，以防突然来电 6、施工和检修需要停电时，值班电工应按照工作票要求做好安全措施，包括停电、验电、装设遮栏和悬挂标示牌，会同工作负责人现场检查确认无电，并交待附近带电设备位置和注意事项，然后双方办理许可开工签证，方可开始工作。
7、工作结束时，工作人员撤离，工作负责人向值班电工交待清楚，并共同检查，然后双方办理工作终结签证后，值班人员方可拆除安全措施，恢复送电在未办理工作终结手续前，值班电工不准将检修设备合闸送电8、停电时必须切断各回路线可能来电的电源不能只拉开总开关进行工作，而必须拉开隔离开关，使各回路线至少有一个明显的断开点变压器与电压互感器必须从高低压两侧断开电压互感器的1、2次熔断器都要取下油开关的操作电源要断开刀闸的操作把手要锁住9、验电时必须用电压等级合适并且合格的验电器，在检修设备时出线两侧分别验电验电前应先在有电设备上试验证明验电器良好高压设备验电必须戴绝缘手套10、当验明设备确已无电压后，应立即将检修设备导体接地并互相短路对可能送电至停电设备的各方面或可能产生感应电压的部分都要装设接地线接地线应用多股裸软铜线，截面不得小于25平方毫米接地线必须使用专用的线夹固定在导体上，（先接接地端，后接导体端，并接触牢固）拆除时的顺序与此相反装拆接地线都应使用绝缘手套装拆工作必须由两人进行不许检修人员自行装拆和变动接地线接地线应编号并放在固定地点装拆接地线应做好记录，并在交接班时交待清楚11、在电容器回路上工作时必须将电容器逐个放电，放电后接地。
12、在一经合闸即可送电到工作地点开关和刀闸操作把手都应悬挂“禁止合闸，有人工作”的标示牌工作地点两旁和对面的带电设备遮栏上和禁止通行的过道上悬挂“止步、高压危险”的标示牌13、各车间检修要求停电时，值班人员应采取停电、验电、停电挂牌、装设接地线等安全措施，然后通知对方负责人开始工作并进行登记工作结束后必须接到原负责人通知和停送电票后方可恢复送电严禁约时停、送电14、在带电设备附近工作时，必须设专人监护带电设备只能在工作人员的前面或一侧否则应停电进行15、低压回路停电检修时应断开电源，取下熔电器或拆开出线端（电机电源线）并做好相序记录以便恢复在开关操作把手上挂“禁止合闸，有人工作”的标示牌16、低压设备带电工作时，应设专人监护工作中要戴工作帽，穿长袖衣服，戴绝缘手套，使用有绝缘柄的工具，并站在干燥的绝缘物上进行工作相邻的带电部分，应用绝缘板料隔开严禁使用锉刀、金属尺和带有金属物的毛刷，毛掸工具17、在带电的电流互感器二次回路上工作时，要严防电流互感器二次侧开路产生高电压断开电流回路时，必须使用短路线在电流互感器二次的专用端子上短路严禁用导线缠绕工作中不得将回路的永久接地点断开工作时必须有专人监护，使用绝缘工具，并站在绝缘垫上。
18发生人身触电事故和火灾事故，值班人员应不经联系立即断开有关设备的电源，以进行抢救处理完毕应立即汇报值班领导19、电器设备发生火灾时，应该用四氯化碳、二氧化碳灭火器或1211灭火器扑救变压器着火时，只有在变压器全部停电后才可能用泡沫灭火器扑灭，配电室门窗应加设网栏,防止鼠害瓦斯监控系统维护、检修工安全作业规程一、一般要求1、必须经过专业技术培训考试合格后，方可上岗操作2、掌握瓦检仪的工作原理，熟悉本职范围的业务知识3、熟悉本岗位区域内所有瓦斯监控设施安装位置、数量、报警值及完好标准4、熟悉本岗位的《岗位责任制》、《安全规程》、《操作规程》、工作标准和交接班制度5、上班时,按规定穿戴好劳动保护用品二、作业前准备1、维护、检修工负责监控系统的安装、拆除、维护、故障处理等工作2、维护、检修工进入生产区域要遵守“安全规程”和本单位的其它规章制度，杜绝“三违”，进入瓦斯区域要遵守《瓦斯区域作业规程》3、维护、检修工要熟练使用一般电工仪表、测试仪器和瓦斯检查仪，在工作时要携带必要的仪器、仪表和工具三、作业中要求1、维护、检修工要遵守机电管理的有关规章制度，严禁带电操作、带电搬迁和拆除检修完的设备要做到清洁、无失爆，各插件要接触良好，各元件无脱焊、虚焊现象。
2、调试甲烷传感器时要明确传感器的测量范围、报警浓度等，调试完毕，观察甲烷传感器是否正常工作，20分钟后方可离开现场，保证甲烷传感器显示准确、灵敏可靠 四、作业后工作1、检修完清理工作现场2、维护、检修完毕后要认真填写检修记录甲烷传感器标校工安全作业规程一、一般要求1、经过专业技术培训考试合格由相关部门颁发上岗证后，方可持证上岗2、掌握甲烷传感器的标校程序，熟悉本职范围的业务知识3、熟悉本岗位的《岗位责任制》、《安全规程》、《操作规程》、工作标准和交接班制度4、按规程要求，对甲烷传感器每10天标校一次5、上班时,按规定穿戴好劳动保护用品二、作业前准备1、上岗前检查标校设备、仪器是否完好2、检查各记录本是否齐全，填写记录是否完整等3、标校工熟练使用标校的仪器、仪表，标校工要熟悉系统内每个甲烷传感器的位置、测量范围、报警浓度等参数三、作业中要求1、传感器要在新鲜空气中放置5分钟以上，方可标校2、标校工要按规定、程序进行操作 四、作业后工作1、标校完清理工作现场2、标校完毕后要认真填写标校记录高压变频器安全操作规程一、总则我厂2台主旋重介旋流器入料泵负载选用2台高压变频器为施耐德电气公司生产,型号为ATV1200-1000-A100,出厂编号为4030659-20-01、4030659-20-02。
变频装置采用多电平串联技术，由移相变压器、功率单元、控制系统和冷却系统组成为实现本设备安全运行，特制订本操作规程二、一般要求认知 1.1、待机状态：已合高压，未启动变频器，系统发出系统待机信号，可启动变频器；1.2、运行状态：变频器已启动并运行，界面显示正在运行；1.3、停机状态：变频处于非运行状态为系统停机状态；1.4、故障状态：分轻故障和重故障，轻故障只在变频器就地进行故障显示及音光报警，不会造成变频停机，但如不及时处理，常常会造成严重后果；重故障除在就地界面显示故障及音响报警外，还会造成跳闸停机，系统锁存重故障，此种状态下高压无法合闸，须待重故障消除后，按复位按钮进行复位后方可合闸； 1.5、本控/远控状态：本控状态：变频器柜门选择开关处于本控位置，只允许在变频器本机处进行操作远控状态：变频器柜门选择开关处于远控位置，只允许在PLC或现场操作箱处进行操作；此种状态下，需通过操作箱上选择开关，选择是操作箱控制，还是PLC控制；变频器操作2.1、本机控制、计算机给定、开环运行 第一步：上控制电源（合控制柜AC220V开关QF11，按下UPS开机按钮，并启动运行各个散热风机电源开关）；第二步：将变频器控制柜柜门两位选择开关拨到“本机控制”位置；第三步：进入人机界面主界面，界面除“高压未就绪、高压断电”外，如果有其他红色警示，查明原因，逐个排除；第四步：变频器自动给出“高压合闸允许”信号（K6继电器吸合）； 第五步：合变频器进线高压开关QF0，主界面“高压未就绪、高压断电”警示消失，6S后变频器给出“系统待机”指示；第六步：延时20S，用主界面“启动”按钮启动变频器；第七步：用主界面“加速”、“减速”或者“给定频率”按钮设定变频器的运行频率；第八步：变频器的实际频率按照加减速时间达到设定的频率值；第九步：用主界面“停车”或者“急停”按钮停车。
2.2、PLC远程控制、模拟给定、开环运行 第一步：上控制电源（合控制柜AC220V开关QF11，按下UPS开机按钮，并启动运行各个散热风机电源开关）；第二步：将柜门两位选择开关拨到“远程控制”位置，现场操作箱选择开关拨到“远控”位置；第三步：PLC系统显示“远控状态”，如果有其轻重故障报警警示，需要查明原因，逐个排除；第四步：合变频器进线高压开关QF0，6S后变频器给出“系统待机”指示；第五步：延时20S，用PLC远程“启动”按钮启动变频器；第六步：用PLC设定变频器的运行频率，PLC监控界面提供运行频率值显示；第七步：变频器的实际频率按照加减速时间达到设定的频率值；第八步：用远程“停车”or“急停”按钮停车2.3、一次原理图如右图，其由高压断路器QF0、变频器及电机组成注：禁止对变频器输出进行绝缘测试，否则可能损坏功率单元内部器件三、操作注意事项及规定变频器的运行稳定取决于四个要素：一是变压器、电力电子器件、控制器件、电缆等硬件的运行稳定，二是控制软件的运行稳定，三是负载本身的运行稳定，四是变频器使用环境是否清洁干净、散热良好一）日常操作 1、变频器为高压危险装置，任何操作人员必须按照操作规程进行操作；2、需要给变频器送电时，必须先送控制电源，变频器自检正常后给出“高压合闸允许”信号后，方可给变频器送高压电 ；3、需要切断变频器电源时，应先断高压电，再断控制电；4、切断控制电源后，要把UPS开关同时关掉，否则UPS过度放电将导致UPS损坏 ；5、使用人机界面触摸屏时，只需用手指轻触即可，严禁使劲敲击或用硬物点击，并严禁任何无关人员任意指点屏幕，以防产生误操作 ；6、变频器出现轻故障（比如功率柜超温（40℃）故障、控制电源掉电、变压器轻度过热（130℃）等）时，虽然不会立即停机，但必须及时处理，否则会演变成重故障，导致停机 ；7变频器出现重故障时除在界面显示及音响报警外，还会引起高压跳闸。
在变频器出现重故障跳闸后，应及时与相关技术人员取得联系，及时修复在系统修复后重新开机前，必须进行操作面板或远程复位操作，直到将系统故障消除；8、严格保证变频器运行的环境温度不超过40℃，否则会影响变频器的寿命，运行安全不能保证 ；9、变频器在操作中误按停机键后，如果显示正在停机状态，仍可按启动键进行恢复正常运行状态；10、除非在十分紧急的情况下，应尽量避免变频运行时带载拉闸断电应按照正常的停机步骤拉闸断电；11、在对变频器进行检修时，必须保证高压电已断开，并应为防止误合闸做好相应的安全保护措施12、变频器各柜体的滤网应在每周定期清理一次，保证功率单元的良好通风与散热13、在触及功率模块时（比如更换备用功率模块），注意观察模块红色指示灯是否熄灭，待红灯完全熄灭后再进行相关工作14、系统运行3-6个月，应检查变压器到功率模块之间的所有连接螺栓及系统其它螺栓是否紧固15、整机应每半年定期清扫维护一次，应在相关技术人员指导下进行16、变频输出严禁进行绝缘测试，否则易导致模块功率器件损坏；17、变频器所有参数在设备交付运行前都已进行合理设置，用户不得随意更改二）启动操作 1、如果变频器处于断电状态，启动时应先加上控制电源；；2、变频器自检正常后，给出“高压合闸允许”信号，方可给变频器送高压电 ；3、如果现场高压开关或控制系统没有得到变频器提供的“高压合闸允许”信号，请确认变频器控制电源是否加上，变频器本身是否处于故障状态； 4、用户高压真空开关合闸只相当于给变频器送电，电机并不启动，需要启动电机，还必须给变频器发启动指令。
5、对于负载，变频器启动前，确认电机没有因为其他原因导致反转，否则容易引起变频器启动时过流；6、电机需要启动时，如果电机刚停机不久，应确认电机已经完全停转，否则容易引起变频器启动时单元过电压或者变频器过电流 ；7、现场操作箱或PLC控制系统只有在得到变频器的“系统待机”信号后，才能给变频器发启动指令，正常启动变频器 ； 8、给变频器的启动指令必须在系统待机20S后发出，持续时间应不小于3s ； 9、变频器启动后，必须提供合适的转速给定如果转速给定为0，变频器虽然启动，电机仍然不会转动 ； 10、电机通过变频器启动，对泵、电机、开关及电网的冲击都很小，只要满足以上条件，启动次数及时间间隔没有限制 ； 11、禁止调速运行过程中打开手动功率柜和变压器的柜门，防止高压触电三）调频操作 1、变频器正常运行时，请将挡板或阀门开度调节到100%，以充分减少截流损耗，达到最好的节能效果 ；2、对于负载有并联运行的工况，要注意负载的平衡情况，调速过程中注意变频器的输出电流不要超过电机电流额定值 ； 3、用PLC系统的计算机设定电机转速（变频器运行频率）时，按回车键以前，请核实数据的正确性，防止输入过大或过小的异常数据 ；（四）停机操作 1、要实现变频器正常停机，必须先给出变频器的停机或急停指令，不要直接分断高压真空开关QF；2、给变频器发停机或急停指令使电机正常停机后，高压真空开关可以分断，也可以不分断。
如果分断，则下次启动前必须重新合闸 ；3、如果要正常停机，直接给变频器发出停机或急停指令即可，无须事先降低负载的转速如果要避免负载高速运转时直接停机引起工艺参数大的波动，可以逐步关闭挡板，而后停机；正常停机的时序如下：逐步关挡板→停变频→停高压电源（也可不停）；四、故障信息的查询操作及常见故障变频器具有高度的智能化水平和完善的故障检测电路，并能对所有的故障提供精确定位，在控制柜人机界面主界面可以看到有关的功率单元、控制器、PLC等的确切报警信息及报警的时间等在实际运用中，常见的故障有光纤故障、过电压故障、欠电压故障、缺相故障、过热故障、驱动故障、控制器故障等主要原因有：光纤故障：1）功率单元与控制器之间的光纤连接头脱落或接触不良；2）光纤信号接收/发送器内部堆积灰尘；3）光纤折断；4）光纤电路控制电源输出不正常；5）光纤通信电路控制板上部位器件损坏或者受温度影响工作不稳定过电压故障：1）来自电源输入侧的过电压；2）来自负载侧的过电压欠电压故障：1）来自电网的负向波动；2）功率单元输入电源缺相；3）移相整流变压器二次侧短路；4）功率单元三相整流桥某相断路；5）欠电压检测电路异常缺相故障：1）功率单元三相进线熔断器熔断；2）移相整流变压器二次侧短路；3）整流变压器进线螺栓松动，或整流变压器与功率单元连接线出现故障；4）缺相检测电路异常。
过热故障：1）变压器二次侧接线绝缘破损、短路；2）变压器长时间过载；3）现场环境温度过高，散热效果不佳；4）冷却风机不正常，风路不通畅；5）检测电路异常；6）测温元件出现故障IGBT驱动故障：1）检测电路受到干扰；2）驱动检测电路损坏；3）IGBT击穿；4)变频器输出短路过电流故障：变频器短路，轻载过电流、重载过电流；过载主要由于机械负荷过重、三相电压不平衡等引起以上故障要结合现场故障情况明确原因，模块类故障可以通过更换备用模块或对调同相相邻光纤确认是模块故障还是主控箱故障 干式变压器安全操作规程一、目的：规范干式变压器操作程序，保障安全运行二、适用范围厂区低压配电室干式变压器三、一般规定1、在操作干式变压器应遵循本规程内容操作2、年度进行预防性试验计划、年度清扫计划安排工作四、安全作业规程干式变压器投入运行前应先履行相应的组织措施，确保组织措施完成情况下执行以下操作规程1、新投入运行的干式变压器运行前检查2、检查所有的坚固件、连接件、标准件是否松动3、检查运输时拆卸的零部件安装是否妥当，并检查变压器是否有异物存在4、检查风机、温控设备以及其它辅助器件能否正常运行5、检查变压器、变压器外壳及铁芯是否可靠接地。
6、仔细检查在安装过程中有无金属或非金属异物掉入变压器中五、运行前的试验1、变压器运行前应进行试验，试验前必须做以下处理：温控传感器电缆必须从线圈中取出电流互感器二次输出端必须短接电压互感器二次输出端必须开路其他与变压器连接的电气元件必须断开试验完成后全部恢复到初始状态绕阻直流电阻的测试2、检查所有分接头的电压比3、检查变压器三相联结组别4、检查变压器和铁芯是否真正地接地，检查穿心螺杆的绝缘是否良好5、检查线圈绝缘电阻是否满足要求一般情况下，绝缘电阻必须满足如下值：使用2500V兆欧表测量高压~低压及地大于300M欧姆；使用2500V兆欧表测量低压~地大于100M欧姆如变压器遭受异常潮湿发生凝露现象则不论其绝缘电阻如何，在其进行耐压试验或投入运行前，必须进行干燥处理6、铁芯绝缘电阻的测试：使用2500V兆欧表测量铁芯~夹件及地大于2M欧姆；使用2500V兆欧表测量穿心螺杆~铁芯及地大于2M欧姆外施工频耐压试验，试验电压为出厂试验电压的85%，历时1分钟六、变压器投入运行1、投入运行前应将变压器的各个部位清扫擦拭干净。
