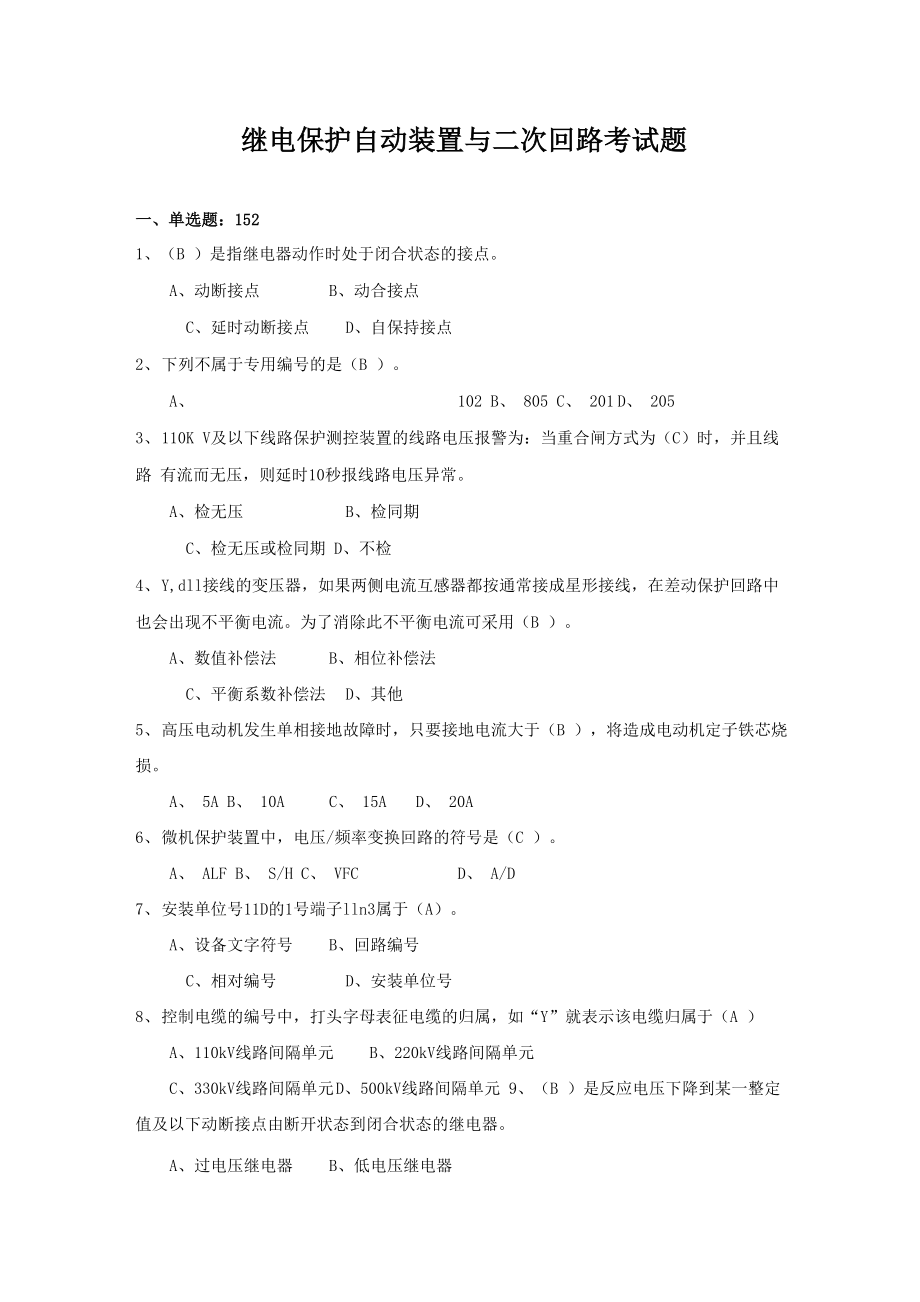

继电保护自动装置与二次回路考试题一、单选题：1521、（B ）是指继电器动作时处于闭合状态的接点A、动断接点 B、动合接点C、延时动断接点 D、自保持接点2、 下列不属于专用编号的是（B ）A、 102 B、 805 C、 201 D、 2053、 110K V及以下线路保护测控装置的线路电压报警为：当重合闸方式为（C）时，并且线路 有流而无压，则延时10秒报线路电压异常A、检无压 B、检同期C、检无压或检同期 D、不检4、 Y,dll接线的变压器，如果两侧电流互感器都按通常接成星形接线，在差动保护回路中 也会出现不平衡电流为了消除此不平衡电流可采用（B ）A、数值补偿法 B、相位补偿法C、平衡系数补偿法 D、其他5、 高压电动机发生单相接地故障时，只要接地电流大于（B ），将造成电动机定子铁芯烧 损A、 5A B、 10A C、 15A D、 20A6、 微机保护装置中，电压/频率变换回路的符号是（C ）A、 ALF B、 S/H C、 VFC D、 A/D7、 安装单位号11D的1号端子lln3属于（A）A、设备文字符号 B、回路编号C、相对编号 D、安装单位号8、 控制电缆的编号中，打头字母表征电缆的归属，如“Y”就表示该电缆归属于（A ）A、110kV线路间隔单元 B、220kV线路间隔单元C、330kV线路间隔单元 D、500kV线路间隔单元 9、（B ）是反应电压下降到某一整定值及以下动断接点由断开状态到闭合状态的继电器。
A、过电压继电器 B、低电压继电器C、时间继电器 D、中间继电器10、 电力线路过电流保护动作时间的整定采取阶梯原则，时限阶段差t 一般设置为（B）A、 0.3s B、 0.5s C、 0.8s D、 1s11、 运行过程中易发生过负荷和需要防止起动或自起动时间过长的电动机应装设（ A）A、过负荷保护 B、低电压保护C、失步保护 D、电流速断保护13、 电力线路过电流保护的动作时间一般在（ D）A、 0.2-0.5s B、 0.5-0.8s C、 0.8-1s D、 1-1.2s14、 在（B ）中，各继电器的线圈和触点分开，分别画在它们各自所属的回路中，并且属于 同一个继电器或元件的所有部件都注明同样的符号A、原理图 B、展开图 C、安装图 D、一次图15、 下列（A ）表示110KV母线电流差动保护A相电流公共回路A、 A310 B、 A320 C、 A330 D、 A34016、 小母线编号中，I段直流控制母线正极用（C ）表示A、＋KM2 B、 -KM2 C、＋KM1 D、 -KM117、 在本线路上（D）有死区A、过电流保护 B、限时电流速断保护C、过负荷保护 D、电流速断保护18、 在直接编设备文字符号中，第一号小空气开关用（D ）表示。
A、 1n B、 1LP C、 1D D、 1K19、 （ C ）的特点是能够使读图者对整个二次回路的构成以及动作过程，都有一个明确的整 体概念A、安装接线图 B、屏面布置图C、归总式原理图 D、展开式原理图20、 相对编号常用于（A ）中A、安装接线图 B、屏面布置图C、归总式原理图 D、展开式原理图21、 （A ）是以屏面布置图为基础，以原理图为依据而绘制成的接线图，是一种指导屏柜上 配线工作的图纸A、安装接线图 B、屏面布置图C、归总式原理图D、展开式原理图22、 下列电缆编号属于35KV线路间隔的是（B ）A、 1Y123 B、 1U123 C、 1E123 D、 1S12323、电力线路保护属于按（A ）分类A、被保护的对象 B、保护原理 C、保护所起作用 D、保护所反映的故障类型24、 高压电动机最严重的故障是（A ）A、定子绕组的相间短路故障B、单相接地短路C、一相绕组的匝间短路 D、供电电压过低或过高25、 2000kW以下的电动机，如果（B ）灵敏度不能满足要求时，也可采用电流纵差动保护代 替A、过负荷保护 B、电流速断保护 C、纵差动保护 D、过电流保护26、 小母线编号中，符号“〜”表示（C）性质。
A、正极 B、负极 C、交流 D、直流27、 变压器容量在（C）kVA以下的变压器、当过电流保护动作时间大于0.5s时，用户3〜10kV 配电变压器的继电保护，应装设电流速断保护A、 6300 B、 8000 C、 10000 D、 1200028、 下列不属于微机保护装置人机接口主要功能的是（D ）A、调试 B、定值调整 C、人对机器工作状态的干预 D、外部接点输入29、 重瓦斯动作后，跳开变压器（B ）断路器A、高压侧 B、各侧 C、低压侧 D、主电源侧30、 （ B）是指当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现A、主保护 B、远后备保护 C、辅助保护 D、近后备保护31、 （ B）以下的高压电动机，装设电流速断保护，保护宜采用两相式并动作于跳闸A、 1000KW B、 2000KW C、 3000KW D、 4000KW32、 设备编号是一种以（D ）和阿拉伯数字组合的编号A、中文大写数字 B、英文大写字母C、英文小写字母 D、罗马数字33、 轻瓦斯动作后，（C ）A、跳开变压器高压侧断路器B、 跳开变压器低压侧断路器C、只发信号，不跳开关D、跳开变压器各侧断路器34、 继电保护的（D）是指继电保护对其保护范围内故障的反应能力。
A、可靠性 B、选择性 C、速动性 D、灵敏性35、 对于高压电力线路，（C ）的动作时间一般取0.5sA、 电流速断保护 B、过负荷保护C、限时电流速断保护 D、纵差保护36、 对于接线方式较为简单的小容量变电所，操作电源常常采用（B ）A、直流操作电源 B、交流操作电源C、逆变操作电源 D、蓄电池37、 继电保护的（B ）是指电力系统发生故障时，保护装置仅将故障元件切除，而使非故障 元件仍能正常运行，以尽量缩小停电范围的一种性能A、可靠性 B、选择性 C、速动性 D、灵敏性38、 一般的断路器的动作时间为0.06-0.15S,最快的可达（B ）A、 0.06-0.15s B、 0.02-0.06sC、 0.06-0.12s D、 0.01-0.04s39、 能使继电器动合接点由断开状态到闭合状态的（B）电流称为动作电流A、最大 B最小 C、所有 D、整定40、 三角形接线方式在正常运行或三相短路时，流过继电器线圈的电流为相电流的（B）倍， 并且相位上相差300A、 1.5 B、 1.732 C、 1.414 D、 241、 控制电缆的编号“2UYH”表示该电缆归属于（C）A、220kV II段电压互感器间隔B、 35kV II段母线间隔C、35kV II段电压互感器间隔D、 220kV II段母线间隔42、 变流器供给操作电源适用于（A）及以下容量不大的变电所。
A、 10KV B、 35KV C、 110KV D、 220KV43、 下列关于回路编号的说法，不正确的是（ C）A、 需要标明回路的相别时，可在数字编号的前面增注文字或字母符号B、 在电气回路中，连于一点上的所有导线均标以相同的回路编号C、 经动断触点相连的两段线路给于相同的回路编号D、电气设备的线圈所间隔的线段，给于不同的标号44、 差动保护属于按（B）分类A、被保护的对象C、保护所起作用B、保护原理D、保护所反映的故障类型45、 设备编号中，阿拉伯数字表示（A ）A、设备顺序号 B、设备数量C、安装单位编号 D、安装单位数量46、 下列（A）表示I段电压小母线A相A、 1YMa B、 1Ya C、 1YNA D、 1YNa47、 设备编号中，罗马数字表示（C ）A、设备顺序号 B、设备数量C、安装单位编号 D、安装单位数量48、 继电保护动作的选择性，可以通过合理整定（ C ）和上下级保护的动作时限来实现A、动作电压 B、动作范围C、动作值 D、动作电流49、 下列（D ）属于电气设备故障A、过负荷 B、过电压C、频率降低 D、单相断线50、 下列电缆编号属于220K V线路间隔的是（C）。
A、 1Y123 B、 1U123 C、 1E123 D、 1S12351、 （ C ）所发信号不应随电气量的消失而消失，要有机械或电气自保持A、时间继电器 B、中间继电器C、信号继电器 D、电压继电器52、 以电气回路为基础，将继电器和各元件的线圈、触点按保护动作顺序，自左而右、自上 而下绘制的接线图，称为（B ）A、原理图 B、展开图 C、安装图 D、一次图53、 （ C ）必须躲过变压器空载投运时的激磁涌流A、过电流保护 B、过负荷保护C、比率差动保护 D、电流速断保护54、 一般的快速保护动作时间为（ B）A、 0-0.05s B、 0.06-0.12sC、 0.1-0.2sD、 0.01-0.04s55、 变压器保护属于按（A ）分类A、被保护的对象 B、保护原理C、保护所起作用 D、保护所反映的故障类型56、 主保护属于按（C ）分类A、被保护的对象 B、保护原理C、保护所起作用 D、保护所反映的故障类型57、 为保证继电保护动作的选择性，一般上下级保护的时限差取（ B ）A、 0.1-0.3s B、 0.3-0.7s C、 1s D、 1.2s58、 微机保护装置的（B ）也叫数据采集系统。
A、交流电压输入系统 B、模拟量输入系统C、开关量输入系统 D、开关量输出系统59、 在直接编设备文字符号中，属于12n装置的端子排编为（C ）A、 12K B、 12LP C、 12D D、 12C60、 辅助保护是为补充主保护和后备保护的性能或当主保护和后备保护退出运行而增设的 （ C ）A、电流保护 B、电压保护C、简单保护 D、断路器保护61、 安装接线图对各元件和端子排都采用（ A ）进行编号A、相对编号法 B、绝对编号法C、相对顺序法 D、回路编号法62、 把设备编号和接线端子编号加在一起，每一个接线端子就有了唯一的（ C ）A、设备文字符号 B、回路编号C、相对编号 D、安装单位号63、 微机保护装置中，采样保持回路的符号是（ B ）A、 ALF B、 S/H C、 VFC D、 A/D64、 110KV及以下线路保护测控装置，满足以下条件：负序电压大于B ），延时10秒报母线 PT断线A、 6V B、 8V C、 10V D、 12V 65、中小容量的高压电容器组如配置（B ），动作电流可取电容器组额定电流的2-2.5倍A、过电流保护 B、电流速断保护C、差动保护 D、过负荷保护66、 相间短路保护属于按（D ）分类。
A、被保护的对象 B、保护原理C、保护所起作用 D、保护所反映的故障类型67、 对控制和保护回路进行编号时，正极性回路（ D ）A、编为偶数由大到小 B、编为奇数由大到小C、编为偶数由小到大 D、编为奇数由小到大68、 安装图按其（B ）分为屏面布置图及安装接线图A、原理 B、作用 C、性质 D、表现形式69、 对于中、小容量变压器，可以装设单独的电流速断保护，作为变压器防止相间短路故障 的（ A）A、主保护 B、后备保护C、辅助保护 D、方向保护70、 从功能上来划分，微机保护装置的硬件系统可分为（B）个部分A、 5 B、 6 C、 7 D、 871、 现在变电所用的操作电源一般以（D ）为主A、交流操作电源B、硅整流加储能电容直流操作电源C、铅酸蓄电池 D、镉镍蓄电池72、 对于高压电力线路，限时电流速断保护的动作时间一般取（B ）A、 0.2s B、 0.5s C、 0.7s D、 1s73、 继电保护装置按被保护的对象分类，有电力线路保护、发电机保护、变压器保护、电动 机保护、（ B ）等A、差动保护 B、母线保护C、后备保护 D、主保护74、 中小容量的高压电容器组如配置延时电流速断保护，动作时限可取（B ），以便避开电 容器的合闸涌流。
A、 0.1s B、 0.2s C、 0.3s D、 0.4s75、 下列电缆编号属于35KVI段电压互感器间隔的是（B ）A、 2UYH B、 1UYH C、 2YYH D、 1YYH76、 变压器的（A ），其动作电流整定按躲过变压器负荷侧母线短路电流来整定，一般应大77、78798081警8283848586、于额定电流3-5倍整定A、电流速断保护 B、过电流保护C、差动保护 D、零序电流保护阅读（B ）的顺序是：先交流后直流再信号，从上而下，从左到右，层次分明A、原理图 B、展开图C、安装图 D、归总式原理图下列（ D ）属于电气设备不正常运行状态A、单相短路 B、单相断线C、两相短路 D、系统振荡电力线路过电流保护的动作电流按躲过（D ）整定A、最大短路电流 B、最小短路电流C、正常负荷电流 D、最大负荷电流2000kW及以上大容量的高压电机，普遍采用（C ）代替电流速断保护A、过负荷保护 B、低电压保护C、纵差动保护 D、失步保护110KV及以下线路保护测控装置，当装置自产零序电压大于（C ）时，延时15秒接地报A、 20V B、 25V C、 30V D、 40V下列不属于微机保护装置的开关量输入/输出回路功能的是（D ）。
A、出口跳闸 B、信号报警C、外部接点输入 D、模拟量输入110KV及以下线路保护测控装置不具备（A ）功能A、三相一次或二次重合闸 B、过电流保护C、断路器保护 D、过负荷保护下列（B）属于电气设备故障A、过负荷 B、单相短路C、频率降低 D、系统振荡A ）指正常情况下有明显断开的备用电源或备用设备或备用线路A、明备用 B、冷备用 C、暗备用 D、热备用对单相接地电流大于5A时的电动机，应装设反映（C ）的零序电流保护A、两相短路B、三相短路C、单相接地短路 D、区外短路87、 中小容量的高压电容器组如配置电流速断保护,动作电流可取电容器组额定电流的（B ） 倍A、 1.5-2 B、 2-2.5 C、 2.5-3 D、 3-3.588、 （ D）主要应用于Y, d接线的变压器差动保护装置中A、三相星形接线 B、两相不完全星形接线方式C、两相电流差接线方式D、三角形接线方式89、 对单相接地电流大于（B ）时的电动机，保护装置动作于跳闸A、 5A B、 10A C、 15A D、 20A90、 过负荷保护主要用于反应（B）kVA及以上变压器过负荷A、 315 B、 400 C、 630 D、 80091、 以下（B）动作后必须有自保持回路。
A、差动保护 B、重瓦斯保护C、轻瓦斯保护 D、以上答案皆不对92、 电流互感器的回路编号，一般以十位数字为一组，（A ）的回路标号可以用411-419A、 1TA B、 4TA C、 11TA D、 19TA93、 下列（C ）不属于电力系统中的事故A、对用户少送电B、电能质量降低到不能允许的程度C、过负荷 D、电气设备损坏94、 （C ）其动作时间随电流的大小而变化，电流越大动作时间越短，电流越小动作时间越 长A、电流速断保护 B、定时限过电流保护C、反时限过电流保护 D、限时电流速断保护95、 继电保护的（A）是指发生了属于它该动作的故障，它能可靠动作而在不该动作时，它 能可靠不动A、可靠性 B、选择性 C、速动性 D、灵敏性96、 电流继电器的返回系数要求在（D ）之间A、 0.7-0.75 B、 0.75-0.8C、 0.8-0.85 D、 0.85-0.997、对单相接地电流大于（ B ）时的电动机，保护装置于跳闸A、 5A B、 10A C、 15A D、 20A98、 电压保护属于按（B）分类A、被保护的对象 B、保护原理C、保护所起作用 D、保护所反映的故障类型99、 （ C）其动作时间随电流的大小而变化，电流越大动作时间越长，电流越小动作时间越 短。
A、电流速断保护 B、定时限过电流保护C、反时限过电流保护 D、限时电流速断保护100、 小母线编号中，（C ）用-XM表示A、直流控制母线正极 B、直流信号母线正极C、直流信号母线负极 D、直流控制母线负极101、 主保护是指满足系统稳定和设备安全要求，能以最快速度（C）地切除被保护元件故 障的保护A、灵敏 B、快速 C、有选择 D、可靠102、 电力系统自动操作装置的作用对象往往是某些（C），自动操作的目的是提高电力系统 供电可靠性和保证系统安全运行A、系统电压 B、系统频率C、断路器 D、发电机103、 下列电缆编号属于110KVII段电压互感器间隔的是（C ）A、 2UYH B、 1UYH C、 2YYH D、 1YYH104、 110KV及以下线路保护测控装置，当过负荷报警功能投入时，（D）电流大于整定值， 经整定延时后报警A、A相 B、B相 C、C相 D、任意相105、 对于较为重要、容量较大的变电所，操作电源一般采用（ A ）A、直流操作电源 B、交流操作电源C、逆变操作电源 D、照明电源106、 对于中、小容量变压器，可以装设单独的（A ），作为变压器防止相间短路故障的主 保护。
C、差动保护 D、瓦斯保护107、 相对编号的常用格式是（ C ）A、设备编号-端子排号 B、设备名称-接线端子号C、设备编号-接线端子号 D、设备名称-端子排号108、 三角形接线方式在正常运行或三相短路时，流过继电器线圈的电流为相电流的 1.732 倍，并且相位上相差（ A ）度A、 30 B、 60 C、 90 D、 120109、 对于二次回路的标号，按线的性质、用途进行编号叫（ C ）A、相对编号法 B、绝对编号法C、回路编号法 D、相对顺序法110、 对控制和保护回路进行编号时，下列说法不正确的是（ D ）A、 控制回路可用301-399进行编号B、 负极性回路编为偶数由大到小C、 正极性回路编为奇数由小到大D、 励磁回路用501〜599111、 时间继电器的（B）接点是指继电器通足够大的电时经所需要的时间（整定时间）闭 合的接点A、瞬时动合 B、延时动合 C、瞬时动断 D、延时动断112、 容量在10000kVA及以上，或容量在（C）kVA及以上并列运行变压器或用户中的重要变 压器应装设电流纵差动保护A、 2000 B、 3150 C、 6300 D、 8000113、 110KV及以下线路保护测控装置，当开关在跳位而（C），延时10秒报TJ异常。
A、线路有压 B、线路无压 C、线路有流 D、线路无流114、 在直流回路编号细则中，励磁回路用（D ）A、 101-199 B、 201-299 C、 401-499 D、 601-699115、 微机保护装置的CPU在执行程序时，对由数据采集系统输入至（A）区的原始数据进行 分析处理，以完成各种继电保护功能A、 RAM B、 ROM C、 EPROM D、 EEPROM116、 （A ）可以将电力系统的一次电流按一定的变比变换成二次较小电流，供给测量表计和 继电器A、电流互感器 B、电压互感器 C、继电器 D、变压器117、 油浸式变压器容量在（B ） kVA及以上，应装设瓦斯保护A、 400 B、 800 C、 1000 D、 2000118、 下列（ B ）表示信号继电器A、 KA B、 KS C、 KT D、 KM119、 （B ），只有在发生短路事故时或者在负荷电流较大时，变流器中才会有足够的二次电 流作为继电保护跳闸之用A、交流电压供给操作电源 B、变流器供给操作电源C、直流操作电源 D、照明电源120、 （ D ）是指当主保护拒动时，由本电力设备或线路的另一套保护来实现。
A、主保护 B、远后备保护 C、辅助保护 D、近后备保护121、 （ C ）指正常情况下没有断开的备用电源或备用设备，而是工作在分段母线状态，靠 分段断路器取得相互备用A、明备用 B、冷备用 C、暗备用 D、热备用122、 下列电缆编号属于220KV线路间隔的是（C ）A、 1Y123 B、 1U123 C、 1E123 D、 1S123123、 下列（D ）表示中间继电器A、 KA B、 KS C、 KT D、 KM124、 微机保护装置中，模数转换回路的符号是（D ）A、 ALF B、 S/H C、 VFC D、 A/D125、 （D ）的触点可以直接闭合断路器的跳闸线圈回路A、电压继电器 B、电流继电器 C、差动继电器 D、中间继电器126、 微机保护装置中，模拟低通滤波器的符号是（A ）A、 ALF B、 S/H C、 VFC D、 A/D127、 微机保护装置的CPU执行存放在（C ）中的程序A、 RAM B、 ROM C、 EPROM D、 EEPROM128、 110KV及以下线路保护测控装置，满足以下条件：当正序电压小于（B ）而任一相电流大于0.1A，延时10秒报母线PT断线。
A、 20V B、 30V C、 40V D、 50V129、下列（C ）表示时间继电器A、KA B、KS C、KT D、KM130、 下列不属于110KV及以下并联电容器组保护测控装置主要功能的是（D ）A、重瓦斯保护 B、低电压保护 C、过电压保护 D、复合电压闭锁方向过流保护131、 油浸式变压器容量在（B ） kVA及以上，应装设瓦斯保护A、 400 B、 800 C、 1000 D、 2000132、 下列（ A ）表示中间继电器A、 KA B、 KS C、 KT D、 KM133、 根据模数转换的原理不同，微机保护装置中模拟量输入回路有（B ）种方式A、 1 B、 2 C、 3 D、 4134、 下列（ B ）属于电气设备故障A、过负荷 B、单相短路 C、频率降低 D、系统振荡135、 继电保护的（ C ）是指保护快速切除故障的性能A、可靠性 B、选择性 C、速动性 D、灵敏性136、 以下不属于直接编设备文字符号的是（ D）A、 1n、 2n B、 1K、 2K C、 1SA、 2FA D、 I1 、 I2137、 过励磁保护属于按（ D ）分类A、被保护的对象 B、保护原理C、保护所起作用 D、保护所反映的故障类型138、 下列（ B ）属于电气设备故障。
A、过负荷 B、单相短路C、频率降低 D、系统振荡139、 继电保护回路编号用（B ）位及以下的数字组成A、 2 B、 3 C、 4 D、 5140、 继电保护的（B ）是指电力系统发生故障时，保护装置仅将故障元件切除，而使非故 障元件仍能正常运行，以尽量缩小停电范围的一种性能A、可靠性 B、选择性 C、速动性 D、灵敏性141、 微机保护装置的CPU在执行程序时，对由数据采集系统输入至（A ）区的原始数据进行 分析处理，以完成各种继电保护功能A、 RAM B、 ROM C、 EPROM D、 EEPROM 142、下列不属于微机保护装置的开关量输入/输出回路功能的是（D ）A、出口跳闸 B、信号报警C、外部接点输入 D、模拟量输入143、 时间继电器的（B ）接点是指继电器通足够大的电时经所需要的时间（整定时间）闭 合的接点A、瞬时动合 B、延时动合C、瞬时动断 D延时动断144、 变压器容量在（C ）kVA以下的变压器、当过电流保护动作时间大于0.5s时，用户3〜 10kV配电变压器的继电保护，应装设电流速断保护A、 6300 B、 8000 C、 10000 D、 12000145、 中小容量的高压电容器组如配置（B ），动作电流可取电容器组额定电流的2-2.5倍。
A、过电流保护 B、电流速断保护 C、差动保护 D、过负荷保护146、 （B ）是指当主保护或断路器拒动时用来切除故障的保护A、主保护 B、后备保护 C、辅助保护 D、失灵保护147、 轻瓦斯动作后，（ C ）A、跳开变压器高压侧断路器 B、跳开变压器低压侧断路器C、只发信号，不跳开关 跳开变压器各侧断路器148、 对控制和保护回路进行编号时，负极性回路（A ）A、编为偶数由大到小 B、编为奇数由大到小 C、编为偶数由小到大 D、编为奇 数由小到大149、 设备编号是一种以（B ）和阿拉伯数字组合的编号A、中文大写数字 B、英文大写字母 C、英文小写字母 D、罗马数字150、 （C ）可以提高系统并列运行的稳定性、减少用户在低电压下的工作时间、减少故障元 件的损坏程度，避免故障进一步扩大A、可靠性 B、选择性 C、速动性 D、灵敏性151、 110KV及以下线路保护测控装置，当装置自产零序电压大于C ）时，延时15秒接地报 警A、 20V B、 25V C、 30V D、 40V152、对于二次回路的标号，按线的走向、A、相对编号法 B、绝对编号法按设备端子进行编号叫（ A）C、回路编号法 D、相对顺序法二、判断题：2301、 开关事故分合次数统计及事件SOE不属于站用变保护测控装置在测控方面的主要功能。
X )2、 灵敏性是指继电保护对整个系统内故障的反应能力X )3、 限时电流速断保护的动作电流按下式整定：Idz= K *1’ dz K —可靠系数，取 1.1 〜1.15 V )K ， K4、 瓦斯保护的主要元件为气体继电器，将它安装在变压器油箱和油枕之间的联接管道中，并要注意使气体继电器上的箭头指向变压器本体一侧 X )5、 衡量继电保护的好坏，最重要的是看其是否具有速动性 X )6、 II段电压小母线B相用2YMB表示V )7、 绘制展开图时，每个回路内，各行的排列顺序，对交流回路是按、b、c相序排列，直流回路按保护的动作顺序自上而下排列 V )8、 当电压互感器二次断线时，备自投装置不应动作 V )9、 过负荷保护功能不属于110kV及以下线路保护测控装置在保护方面的主要功能X )10、 二次回路的准确读图顺序是先直流、后交流，先上后下，先左后右 X )11、 交流电压供给操作电源，只有在发生短路事故时或者在负荷电流较大时，变流器中才会有足够的二次电流作为继电保护跳闸之用 V )12、 高压电动机最严重的故障是一相绕组的匝间短路 X )13、 电缆编号1YYH属于35kVI段电压互感器间隔。
X )14、 原理图，按其表现的形式又可分为归总式原理图及展开式原理图 V )15、 变压器的过电流保护，其动作电流整定按躲过变压器负荷侧母线短路电流，一般应大于额定电流3-5倍 X16、 对备用电源自动投入装置，当工作母线电压消失时，备用电源应投入 V17、 轻瓦斯动作后必须有自保持回路 X18、 对于二次回路的标号，按线的性质、用途进行编号叫相对编号法 X19、 变压器正常运行时，理想状态是希望流入差动回路的差流为零 V20、 一相绕组的匝间短路属于高压电动机的故障 V21、 两相电流差接线方式主要应用于Y/d接线的变压器差动保护装置X )22、 安装接线图是以屏面布置图为基础，以原理图为依据而绘制成的接线图，是一种指导屏柜上配线工作的图纸 V23、变压器异常运行状态主要包括：保护范围外部短路引起的过电流，电动机自起动等原因 所引起的过负荷、油浸变压器油箱漏油造成油面降低、轻微匝间短路等X ）24、 把设备编号和接线端子编号加在一起，每一个接线端子就有了唯一的安装单位号V ）25、 微机保护监控装置的动作准确率与其他常规保护装置差不多 X ）26、 变电所中的操作电源不允许出现短时中断。
V ）27、 控制电缆的编号中，打头字母表征电缆的归属，如“Y”就表示该电缆归属于220kV线路 间隔单元 X ）28、 单相接地短路是高压电动机最严重的故障 X ）29、 高压电动机发生定子绕组的相间短路故障后，必须将其切除 V ）30、 运行过程中易发生过负荷和需要防止起动或自起动时间过长的电动机应装设过负荷保护（V）31、 llOkV及以下线路保护测控装置不能对装置硬压板的状态进行远方查看X ）32、 不在一起的二次设备之间的连接线应使用相对编号法 X ）33、 过电流保护是变压器内部故障的后备保护 V ）34、 在展开图中，各继电器的线圈和触点分开，分别画在它们各自所属的回路中，并且属于 同一个继电器或元件的所有部件都注明同样的符号 V ）35、 高压电动机的过负荷保护根据需要可动作于跳闸或作用于信号 V ）36、 中小容量的高压电容器组如配置电流速断保护，动作电流可取电容器组额定电流的2.5-3 倍 X ）37、 Y/d11接线的变压器，如果两侧电流互感器都按常规接成星形接线，在差动保护回路中 会出现不平衡电流为了消除此不平衡电流，可采用平衡系数补偿法X）38、 相对编号的常用格式是设备编号-接线端子号。
V ）39、 过负荷、频率降低、单相断线均属于电气设备故障 X ）40、 电力线路过电流保护的动作电流按躲过线路末端最大短路电流定 X ）41、 三角形接线方式在两相短路时，流过继电器线圈的电流为相电流的2倍 X ）42、 供电电压过低是高压电动机最严重的故障 X ）43、 电流互感器可以将电力系统的一次电流按一定的变比变换成二次较小电流，供给测量表 计和继电器 V ）44、 容量在2000kVA及以上的油浸变压器，均应装设瓦斯保护X ）45、 纵差动保护能反映变压器的一切故障及异常运行 X ）46、 微机保护监控装置具有远方监控特性V )47、 对于高压电力线路，限时电流速断保护的动作时间一般取Is X )48、 重瓦斯保护能反映变压器绕组的匝间短路 V )49、 微机保护对硬件和软件都有自检功能，装置通电后硬软件有故障就会立即报警 V )50、 过电流保护是变压器的主保护 X )51、 从功能上来划分，微机保护装置的硬件系统可分为8个部分 X )52、 在电气回路中，连于一点上的所有导线均标以相同的回路编号 V )53、 变流器供给操作电源适用于110kV及以下变电所X )54、 重瓦斯动作后，跳开变压器高压侧断路器即可。
X )55、 llOkV及以下线路保护测控装置的线路电压报警为：当重合闸方式为检无压或不检时， 并且线路有流而无压，瞬时报线路电压异常 X )56、 供电电压过低或过高属于断路器的故障 X )57、 回路编号中，当需要标明回路的相别或某些主要特征时，不允许在数字编号的后面增注 文字或字母符号 X )58、 电流继电器的返回电流除以动作电流，叫做电流继电器的返回系数 V )59、 热备用是备用电源自动投入的方式之一 X )60、 对于中、小容量变压器，可以装设单独的电流速断保护，作为变压器匝间短路故障的主 保护 X )61、 电力线路过电流保护动作时间的整定采取阶梯原则，时限阶段差At—般设置为0.5sV)62、 微机保护的主要功能分为保护，测控，信息三方面 V )63、 小母线编号中，II段直流控制母线正极用+2KM表示X )64、 对直流回路编号，正极性回路一般编为偶数，负极性回路一般编为奇数 X )65、 110kV及以下线路保护测控装置的线路电压报警为:当重合闸方式为检无压或检同期时， 并且线路有流而无压，则延时10秒报线路电压异常 V )66、 维护方便是镉镍蓄电池的一大优点。
V )67、 电力系统中常用的Y,d11接线的变压器，三角形侧的电流比星形侧的同一相电流，在相 位上超前30度 V )68、 电流互感器供给操作电源，只是用作事故跳闸时的跳闸电流，不能作为合闸用 V )69、 原理图中体现交流电流回路V ）70、 中间继电器用于增加触点数量和触点容量，具有动合接点和动断接点V ）71、 二次回路的读图方法，对直流元件，要先看接点，再查线圈X ）72、 110kV及以下线路保护测控装置，当装置检测既无合位又无分位时，延时3秒报控制回路 断线 V ）73、 按图纸的作用，二次回路的图纸可分为设计图和安装图 X ）74、 110kV及以下线路保护测控装置不具备低周减载保护功能X ）75、 频率自动调节装置可以提高电力系统的供电可靠性 X ）76、 轻瓦斯动作后，跳开变压器各侧断路器 X ）77、 三角形接线方式在正常运行或三相短路时，流过继电器线圈的电流为相电流的1.732倍，并且相位上相差1200X ）78、 微机保护都具有串彳丁通讯功能V ）79、 在展开式原理图中，属于同一元件的线圈、接点，采用相同的文字符号表示 V ）80、 低电压继电器是反应电压下降到某一整定值及以下动断接点由断开状态到闭合状态的继 电器。
V ）81、 微机保护装置的CPU在执行程序时，对由数据采集系统输入至EPROM区的原始数据进行分 析处理，以完成各种继电保护功能 X82、 信号继电器必须自保持 V83、 在靠近线路末端附近发生短路故障时，电流速断保护仍然能正确反映 X84、 继电保护只需要可靠性，不需要灵敏性 X85、 继电保护中符号kA表示电流继电器V ）86、 限时电流速断保护可以保护线路全长V ）87、 高压电动机发生单相接地故障后，必须将其切除 X88、 在实际使用中，一般不采用归总式原理图，而是用展开式原理图V ）89、 微机保护监控装置有自动重合闸功能 V90、 电力线路过电流保护的动作电流按躲过最大负荷电流整定 V91、 以电气回路为基础，将继电器和各元件的线圈、触点按保护动作顺序，自左而右、自上 而下绘制的接线图，称为展开图V ）92、 设备编号是一种以英文小写字母和阿拉伯数字组合的编号X ） 93、继电保护中符号kM表示中间继电器V ）94、 对差动保护来说，变压器两侧的差动CT均应接成星型X ）95、 纵差保护属于110kV及以下并联电容器组保护测控装置在保护方面的主要功能X ）96、 在电缆牌和安装接线图上，只要注明电缆编号即可。
X ）97、 控制电缆的编号中，打头字母表征电缆的归属，如迫”就表示该电缆归属于110kV线路间 隔单元 X ）98、 两相不完全星形接线方式适用于对所有短路类型都要求动作的保护装置X ）99、 硅整流加储能电容作为直流操作电源，即使维护不当也不会造成断路器拒动 X ）100、 微机保护有保护功能V ）101、 在中性点非直接接地的电力系统中广泛采用两相不完全星形接线方式来实现相间短路 保护V ）102、 室内装设的容量在315kVA及以上的油浸变压器，应装设瓦斯保护X ）103、 自动操作装置的作用是提高电力系统的供电可靠性和保证安全运行 X ）104、 阅读展开图的顺序是：先交流后直流再信号，从上而下，从左到右，层次分明 V105、 电缆编号2U123属于220kV线路间隔X ）106、 电压继电器的返回电压除以动作电压，叫做电压继电器的返回系数 V107、 110kV及以下线路保护测控装置，开关跳、合闸压力低为瞬时报警信号V ）108、 展开图中体现交流电压回路 V109、 变压器异常运行状态主要包括：直接接地系统侧绕组的接地短路，电动机自起动等原 因所引起的过负荷、油浸变压器油箱漏油造成油面降低等。
X110、 把设备编号和接线端子编号加在一起，每一个接线端子就有了唯一的相对编号（ V111、 变压器备自投接线是备用电源自动投入的一种接线方案 V112、 在原理图中，回路标号不能表示出来，所以还要有展开图和安装图 V113、 控制电缆的编号，由打头字母加二位阿拉伯数字组成 X114、 采用硅整流加储能电容作为直流操作电源的变电所，运行性能可靠，但还是需要对这 一系统进行严密监视 V115、 在靠近线路末端附近发生短路故障时，过电流保护能正确反映 V116、 对于中、小容量变压器，可以装设单独的电流速断保护，作为变压器相间短路故障的 主保护 V117、 反时限过电流保护其动作时间随电流的大小而变化，电流越大动作时间越长，电流越 小动作时间越短X ）118、继电保护装置的任务之一是当电力系统中某电气元件发生故障时，保护装置能自动、迅速、有选择地将故障元件从电力系统中切除V）119、 零序保护能反映中性点直接接地变压器内部的各种接地故障X ）120、 高压电动机的供电网络一般是中性点非直接接地系统V ）121、 电流互感器供给操作电源，可以作为合闸用X ）122、 对于较为重要、容量较大的变电所，操作电源一般采用逆变操作电源。
X ）123、 继电保护装置的任务之一是当电力系统中某电气元件发生故障时，保护装置能自动、 迅速、有选择地将故障元件从电力系统中切除V ）124、 辅助保护是指当主保护或断路器拒动时用来切除故障的保护X）125、 硅整流电容储能直流电源，当整流装置受电源发生短路故障时，采用电容器蓄能来补 偿的办法 V126、 在原理图中，引出端子不能表示出来，所以还要有展开图和安装图V ）127、 三相一次或二次重合闸属于110kV及以下线路保护测控装置在测控方面的主要功能 （X128 、热备用和冷备用是备用电源自动投入的两种方式 X129、 自动重合闸只对永久性故障有效 X130、 继电保护的可靠性是指发生了属于它该动作的故障，它能可靠动作；而在不该动作时， 它能可靠不动 V131、 电力线路过电流保护的动作电流按躲过正常负荷电流整定 X132、 继电器的动作电流除以返回电流，叫做动作系数 X133、 对于重要变电所，操作电源一般采用由蓄电池供电的直流操作电源 V ）134、 低压侧接地保护是站用变保护测控装置在保护方面的一项功能 V ）135、 继电保护中符号KT表示时间继电器V ）136、 在原理图中，各元件的连线不能表示出来，所以还要有展开图和安装图。
V ）137、 设备编号的另一种方法是直接编设备文字符号，它适用于屏（箱）内设备数量较多的 安装图V ）138、 现在变电所用的操作电源以镉镍蓄电池为主V ）139、 安装接线图对各元件和端子排都采用回路编号法进行编号 X ）140、 现在变电所用的电池以铅酸蓄电池为主 X ）141、 二次回路接线图，通常是指在图纸上使用数字符号及文字符号按一定规则连接来对二次回路进行描述X）142、 电能质量降低到不能允许的程度，不属于电力系统的事故X ）143、 微机保护监控装置在电力系统发生故障的暂态时期内，就能准确判断故障，但是，如果故障发生了变化或进一步发展，就不能及时做出判断和自纠 X ）144、 电力线路过电流保护的动作时间一般在0.2-0.5s X ）145、 在实际使用中，广泛采用归总式原理图 X ）146、 中小容量高压电容器普遍采用零序电流保护作为相间短路保护 X ）147、 微机保护装置的CPU在执行程序时，对由数据采集系统输入至ROM区的原始数据进行分析处理，以完成各种继电保护功能 X ）148、 高压电动机的过负荷保护不能跳闸X ）149、 明备用和暗备用是备用电源自动投入的两种方式。
V ）150、 电力用户6〜10kV线路的继电保护，一般只配置电流速断保护X ）151、 即使变压器在换油时，也不能用连接片将重瓦斯接到信号回路运行 X ）152、 归总式原理图能反映各元件的内部接线 X ）153、 小母线编号中，直流信号母线正极用+XM表示V ）154、 动断接点是指继电器动作时处于断开状态的接点 V ）155、 在乙设备的接线端子上写上甲设备的编号及具体接线端子的标号，这种相互对应编号的方法称为相对编号法V ）156、 时间继电器的延时动合接点是指继电器通足够大的电时瞬时闭合的接点X ）157、 微机保护监控装置只有在系统发生故障时才进行采样计算 X）158、 在原理图中，各继电器的线圈和触点分开，分别画在它们各自所属的回路中，并且属于同一个继电器或元件的所有部件都注明同样的符号 V ）159、 对直流回路编号，控制和保护回路按正极性回路由大到小进行编号 X ）160、 瓦斯保护的主要元件为气体继电器，将它安装在变压器油箱和油枕之间的联接管道中，并要注意使气体继电器上的箭头指向油枕的一侧 V）161、 高压侧接地保护不是站用变保护测控装置在保护方面的一项功能X）162、 展开式原理图以二次回路的每个独立电源来划分单元进行编制。
V ）163、 1000kW以下的高压电动机，装设电流速断保护时宜采用两相不完全星型接线并动作于跳闸 X ）164、 继电器的动作电流除以返回电流，叫做动作系数X）165、 人身伤亡，属于电力系统的事故X）166、 电流继电器的触点不可以直接闭合断路器的跳闸线圈回路V ）167、 变压器纵差保护的动作电流不需要躲过空载投运时的激磁涌流 X ）168、 相对编号常用于屏面布置图中 X ）169、 三角形接线方式主要应用于Y/d接线的变压器差动保护装置V ）170、 线路装设自动重合装置后，对提高供电可靠性起很大作用V）171、 信号继电器可以自保持，也可以不保持 X ）172、 110kV及以下线路保护测控装置，开关在跳位而线路有流，延时10秒报HJ异常V ）173、 设备编号中，阿拉伯数字表示安装单位数量 X ）顺序号174、 电缆编号2UYH110KVII段电压互感器间隔X ）175、 电力系统频率自动调节属于自动调节装置 V ）176、 微机保护监控装置在电力系统发生故障的暂态时期内，就能准确判断故障 V）177、 绘制展开图时，回路的排列次序，一般是先直流回路及信号回路，后是交流电流、交 流电压回路。
X ）178、 变压器容量在6000kVA以下的变压器、当过电流保护动作时间大于0.5s时，用户3〜10kV 配电变压器的继电保护，应装设电流速断保护 X ）179、 1SA、2FA属于直接编设备文字符号的设备编号法V ）180、 继电保护中符号kS表示信号继电器V ）181、 时间继电器的触点不可以直接闭合断路器的跳闸线圈回路V ）182、 中小容量的高压电容器组如配置延时电流速断保护，动作电流可取电容器组额定电流 的2-2.5倍，动作时限可取0.2SX ）183、 将变压器星形侧电流互感器的二次侧接成三角形，而将变压器三角形侧的电流互感器 二次侧接成星形，可以补偿Y/d11接线的变压器两侧电流的相位差V ）184、 中小容量的高压电容器组普遍采用电流速断保护或延时电流速断保护作为相间短路保 护 V185、 明备用指正常情况下没有断开的备用电源或备用设备，而是工作在分段母线状态，靠 分段断路器取得相互备用 X186、 对于同一屏内或同一箱内的二次设备，相隔距离近，相互之间的连线多，回路多，采 用相对编号很难避免重号，而且不便查线和施工 X187、 在开关设备、控制回路的数字标号组中，如有3个控制开关1KK、2KK、3KK,则1KK对应 的控制回路数字标号必须选101〜199。
V ）188、 铅酸蓄电池使用时能把化学能转变为电能释放出来,其变化的过程是不可逆的X ）189、 变电所中，信号设备所使用的电源为操作电源 V ）190、 控制电缆的编号中，打头字母表征电缆的归属，如“U”就表示该电缆归属于330kV线路 间隔单元 X ）191、 中间继电器的作用之一是用于增加触点数量 V ）192、 低电压保护属于110kV及以下并联电容器组保护测控装置在保护方面的主要功能（V ）193、 电力线路电流速断保护是按躲过本线路末端最大短路电流来整定 V ）194、 纵差动保护能反映变压器直接接地系统侧绕组的接地故障 V ）195、 对于中性点小接地系统，单相接地电流为10A以下时，保护装置可动作于跳闸也可动作 于信号 V）196、 铅酸蓄电池是以浓硫酸为电解液，属于酸性储蓄池X ）197、 高压电动机纵差动保护工作原理与变压器纵差动保护相似 （V ）198、 10kV线路的继电保护，一般配置电流速断和过电流保护、限时电流速断保护V ）199、 备用电源自动投入装置属于自动调节装置X ）200、 高压电动机的过负荷保护有时同时设置两套，一套保护动作于跳闸；另一套保护动作 于信号。
V ）201、 不在一起的二次设备之间的连接线应使用回路编号法V ）202、 能使继电器动合接点由断开状态到闭合状态的最小电流称为动作电流V ）203、 10kV线路的继电保护，一般配置电流速断和过电流保护、限时电流速断保护V ）204、 硅整流电容储能直流电源，正常运行时，由硅整流装置将所用电交流电源变成直流电 源，作为操作电源同时向储能电容充电V ）205、 展开式原理图的优点体现在复杂的继电保护装置的二次回路中V ）206、 在实际使用中，一般不采用归总式原理图，而是用展开式原理图 V ）207、 自动操作装置的作用对象往往是发电机 X208、 高压电动机的过负荷保护有时同。
