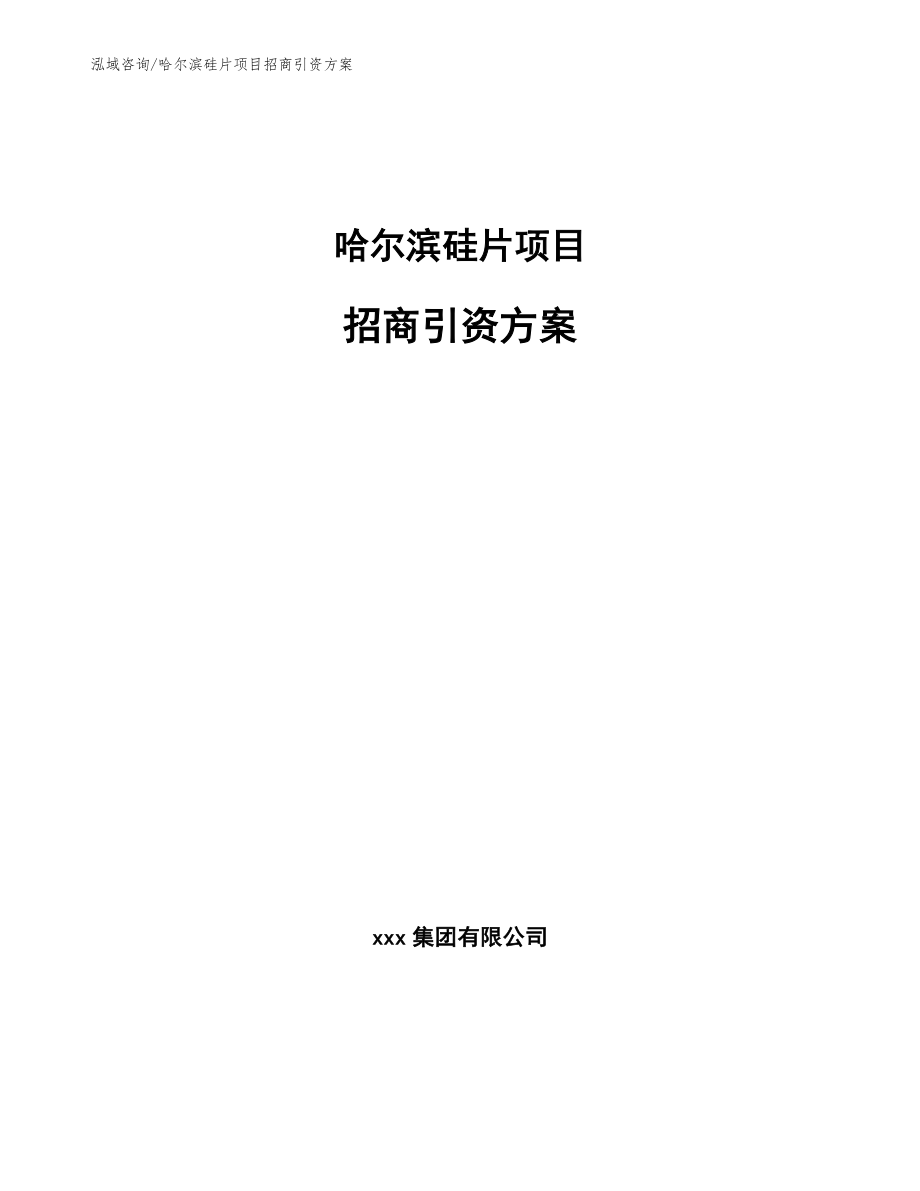

泓域咨询/哈尔滨硅片项目招商引资方案哈尔滨硅片项目招商引资方案xxx集团有限公司目录第一章 项目概述 10一、 项目名称及项目单位 10二、 项目建设地点 10三、 可行性研究范围 10四、 编制依据和技术原则 11五、 建设背景、规模 12六、 项目建设进度 13七、 环境影响 13八、 建设投资估算 14九、 项目主要技术经济指标 14主要经济指标一览表 14十、 主要结论及建议 16第二章 项目背景分析 17一、 封装材料 17二、 掩膜版 19三、 电子气体 23四、 持续壮大民营经济 26五、 项目实施的必要性 27第三章 建设单位基本情况 29一、 公司基本信息 29二、 公司简介 29三、 公司竞争优势 30四、 公司主要财务数据 32公司合并资产负债表主要数据 32公司合并利润表主要数据 32五、 核心人员介绍 33六、 经营宗旨 34七、 公司发展规划 35第四章 市场分析 37一、 半导体材料 37二、 硅片 39三、 靶材 45第五章 建筑技术分析 48一、 项目工程设计总体要求 48二、 建设方案 48三、 建筑工程建设指标 49建筑工程投资一览表 49第六章 建设内容与产品方案 51一、 建设规模及主要建设内容 51二、 产品规划方案及生产纲领 51产品规划方案一览表 51第七章 法人治理 53一、 股东权利及义务 53二、 董事 55三、 高级管理人员 60四、 监事 62第八章 发展规划分析 64一、 公司发展规划 64二、 保障措施 65第九章 SWOT分析 68一、 优势分析（S） 68二、 劣势分析（W） 70三、 机会分析（O） 70四、 威胁分析（T） 71第十章 运营模式分析 75一、 公司经营宗旨 75二、 公司的目标、主要职责 75三、 各部门职责及权限 76四、 财务会计制度 79第十一章 项目节能说明 85一、 项目节能概述 85二、 能源消费种类和数量分析 86能耗分析一览表 87三、 项目节能措施 87四、 节能综合评价 88第十二章 环境影响分析 89一、 环境保护综述 89二、 建设期大气环境影响分析 89三、 建设期水环境影响分析 91四、 建设期固体废弃物环境影响分析 91五、 建设期声环境影响分析 92六、 环境影响综合评价 92第十三章 安全生产分析 93一、 编制依据 93二、 防范措施 94三、 预期效果评价 98第十四章 原辅材料供应及成品管理 100一、 项目建设期原辅材料供应情况 100二、 项目运营期原辅材料供应及质量管理 100第十五章 组织机构管理 102一、 人力资源配置 102劳动定员一览表 102二、 员工技能培训 102第十六章 项目投资分析 105一、 投资估算的编制说明 105二、 建设投资估算 105建设投资估算表 107三、 建设期利息 107建设期利息估算表 107四、 流动资金 108流动资金估算表 109五、 项目总投资 110总投资及构成一览表 110六、 资金筹措与投资计划 111项目投资计划与资金筹措一览表 111第十七章 项目经济效益分析 113一、 基本假设及基础参数选取 113二、 经济评价财务测算 113营业收入、税金及附加和增值税估算表 113综合总成本费用估算表 115利润及利润分配表 117三、 项目盈利能力分析 117项目投资现金流量表 119四、 财务生存能力分析 120五、 偿债能力分析 120借款还本付息计划表 122六、 经济评价结论 122第十八章 风险风险及应对措施 123一、 项目风险分析 123二、 项目风险对策 125第十九章 招标、投标 127一、 项目招标依据 127二、 项目招标范围 127三、 招标要求 128四、 招标组织方式 130五、 招标信息发布 130第二十章 总结说明 131第二十一章 附表附录 132主要经济指标一览表 132建设投资估算表 133建设期利息估算表 134固定资产投资估算表 135流动资金估算表 135总投资及构成一览表 136项目投资计划与资金筹措一览表 137营业收入、税金及附加和增值税估算表 138综合总成本费用估算表 139固定资产折旧费估算表 140无形资产和其他资产摊销估算表 140利润及利润分配表 141项目投资现金流量表 142借款还本付息计划表 143建筑工程投资一览表 144项目实施进度计划一览表 145主要设备购置一览表 146能耗分析一览表 146报告说明受益于工业化进程推动，全球及中国工业气体市场规模稳步提升。
根据亿渡数据，全球工业气体市场规模2021年为9432亿元，预计2022年将达到10238亿元，2026年将达到13299亿元中国工业气体行业在20世纪80年代末期已初具规模，到90年代后期开始快速发展，2021年为1798亿元，预计2022年将达到1964亿元，2026年将达到2842亿元根据谨慎财务估算，项目总投资17117.20万元，其中：建设投资13414.16万元，占项目总投资的78.37%；建设期利息308.05万元，占项目总投资的1.80%；流动资金3394.99万元，占项目总投资的19.83%项目正常运营每年营业收入32300.00万元，综合总成本费用25565.03万元，净利润4929.59万元，财务内部收益率21.66%，财务净现值5719.70万元，全部投资回收期5.90年本期项目具有较强的财务盈利能力，其财务净现值良好，投资回收期合理该项目符合国家有关政策，建设有着较好的社会效益，建设单位为此做了大量工作，建议各有关部门给予大力支持，使其早日建成发挥效益本期项目是基于公开的产业信息、市场分析、技术方案等信息，并依托行业分析模型而进行的模板化设计，其数据参数符合行业基本情况。
本报告仅作为投资参考或作为学习参考模板用途第一章 项目概述一、 项目名称及项目单位项目名称：哈尔滨硅片项目项目单位：xxx集团有限公司二、 项目建设地点本期项目选址位于xxx，占地面积约39.00亩项目拟定建设区域地理位置优越，交通便利，规划电力、给排水、通讯等公用设施条件完备，非常适宜本期项目建设三、 可行性研究范围1、项目背景及市场预测分析；2、建设规模的确定；3、建设场地及建设条件；4、工程设计方案；5、节能；6、环境保护、劳动安全、卫生与消防；7、组织机构与人力资源配置；8、项目招标方案；9、投资估算和资金筹措；10、财务分析四、 编制依据和技术原则（一）编制依据1、《国民经济和社会发展第十三个五年计划纲要》；2、《投资项目可行性研究指南》；3、相关财务制度、会计制度；4、《投资项目可行性研究指南》；5、可行性研究开始前已经形成的工作成果及文件；6、根据项目需要进行调查和收集的设计基础资料；7、《可行性研究与项目评价》；8、《建设项目经济评价方法与参数》；9、项目建设单位提供的有关本项目的各种技术资料、项目方案及基础材料二）技术原则为实现产业高质量发展的目标，报告确定按如下原则编制：1、认真贯彻国家和地方产业发展的总体思路：资源综合利用、节约能源、提高社会效益和经济效益。
2、严格执行国家、地方及主管部门制定的环保、职业安全卫生、消防和节能设计规定、规范及标准3、积极采用新工艺、新技术，在保证产品质量的同时，力求节能降耗4、坚持可持续发展原则五、 建设背景、规模（一）项目背景按照代际，可分为第一代、第二代和第三代1）第一代半导体材料主要是指硅（Si）、锗元素（Ge）半导体材料主要用于制造集成电路，并广泛应用于、电脑、平板、可穿戴、电视、航空航天以及新能源车、光伏等产业2）第二代半导体材料主要是指化合物半导体材料，如砷化镓（GaAs）、锑化铟（InSb）；三元化合物半导体，如GaAsAl、GaAsP；还有一些固溶体半导体，如Ge-Si、GaAs-GaP；玻璃半导体（又称非晶态半导体），如非晶硅、玻璃态氧化物半导体；有机半导体，如酞菁、酞菁铜、聚丙烯腈等主要用于制作高速、高频、大功率以及发光电子器件，是制作高性能微波、毫米波器件及发光器件的优良材料，广泛应用于卫星通讯、移动通讯、光通信和GPS导航等领域3）第三代半导体材料主要以碳化硅（SiC）、氮化镓（GaN）、氧化锌（ZnO）、金刚石、氮化铝（AlN）为代表的宽禁带（Eg>2.3eV）半导体材料主要应用于半导体照明、电力电子器件、激光器和探测器等。
相比于第一代、第二代半导体材料，第三代半导体材料禁带宽度更宽，击穿电场更高、热导率更高、电子饱和速率更高、抗辐射能力更强，因而更适合于制作高温、高频、抗辐射及大功率器件，通常又被称为宽禁带半导体材料，也称为高温半导体材料整体而言，全球半导体依然以硅材料为主，目前95%以上的半导体器件和99%以上的集成电路都是由硅材料制作二）建设规模及产品方案该项目总占地面积26000.00㎡（折合约39.00亩），预计场区规划总建筑面积47075.74㎡其中：生产工程32790.78㎡，仓储工程5551.10㎡，行政办公及生活服务设施5655.46㎡，公共工程3078.40㎡项目建成后，形成年产xxx颗硅片的生产能力六、 项目建设进度结合该项目建设的实际工作情况，xxx集团有限公司将项目工程的建设周期确定为24个月，其工作内容包括：项目前期准备、工程勘察与设计、土建工程施工、设备采购、设备安装调试、试车投产等七、 环境影响本期项目采用国内领先技术，把可能产生污染的各环节控制在生产工艺过程中，使外排的“三废”量达到最低限度，项目投产后不会给当地环境造成新污染八、 建设投资估算（一）项目总投资构成分析本期项目总投资包括建设投资、建设期利息和流动资金。
根据谨慎财务估算，项目总投资17117.20万元，其中：建设投资13414.16万元，占项目总投资的78.37%；建设期利息308.05万元，占项目总投资的1.80%；流动资金3394.99万元，占项目总投资的19.83%二）建设投资构成本期项目建设投资13414.16万元，包括工程费用、工程建设其他费用和预备费，其中：工程费用11898.74万元，工程建设其他费用1170.77万元，预备费344.65万元九、 项目主要技术经济指标（一）财务效益分析根据谨慎财务测算，项目达产后每年营业收入32300.00万元，综合总成本费用25565.03万元，纳税总额3156.97万元，净利润4929.59万元，财务内部收益率21.66%，财务净现值5719.70万元，全部投资回收期5.90年二）主要数据及技术指标表主要经济指标一览表序号项目单位指标备注1占地面积㎡26000.00约39.00亩1.1总建筑面积㎡47075.741.2基底面积㎡16640.001.3投资强度万元/亩339.342总投资万元17117.202.1建设投资万元13414.162.1.1工程费用万元11898.742.1.2其他费用万元1170.772.1.3预备费万元344.652.2建设期利息万元308.052.3流动资金万元3394.993资金筹措万元17117.203.1自筹资金万元10830.403.2银行贷款万元6286.804营业收入万元32300.00正常运营年份5总成本费用万元25565.03""6利润总额万元6572.78""7净利润万元4929.59""8所得税万元1643.19""9增值税万元1351.59""10税金及附加万元162.19""11纳税总额万元3156.97""12工业增加值万元10597.33""13盈亏平衡点万元11760.80产值14回收期年5.9015内部收益率21.66%所得税后16财务净现值万元5719.70所得税后十、 主要结论及建议该项目工艺技术方案先进合理，原材料国内市场供应充足，生产规模适宜，产品质量可靠，产品价格具有较强的竞争能力。
该项目经济效益、社会效益显著，抗风险能力强，盈利能力强综上所述，本项目是可行的第二章 项目背景分析一、 封装材料芯片封装工艺流程包括来料检查、贴膜、磨片、贴片、划片、划片检测、装片、键合、塑封、打标、切筋打弯、品质检验，最终是产品出货在这一过程中，就需要用到封装基板、引线框架、键合丝、包封材料、陶瓷基板、粘接材料等封装材料，这些材料是芯片完成封装出货的重要支撑传统的IC封装采用引线框架作为IC导通线路与支撑IC的载体，连接引脚于导线框架的两旁或四周，如四侧引脚扁平封装（QuadFlatPackage，简称QFP）、方形扁平无引脚封装（QuadFlatNo-leads，简称QFN）等随着技术发展，IC的线宽不断缩小，集成度稳步提高，IC封装逐步向着超多引脚、窄节距、超小型化方向发展20世纪90年代中期，一种以球栅阵列封装（BallGridArray，简称BGA）、芯片尺寸封装（ChipScalePackage，简称CSP）为代表的新型IC高密度封装形式问世，从而产生了一种新的封装载体——封装基板在高阶封装领域，封装基板已取代传统引线框架，成为芯片封装中不可或缺的一部分，不仅为芯片提供支撑、散热和保护作用，同时为芯片与PCB母板之间提供电子连接，起着“承上启下”的作用；甚至可埋入无源、有源器件以实现一定系统功能。
封装基板在HDI板的基础上发展而来，是适应电子封装技术快速发展而向高端技术的延伸，作为一种高端的PCB，封装基板具有高密度、高精度、高性能、小型化及薄型化等特点根据Prismark数据，2021年全球PCB行业产值为804.49亿美元，同比增长23.4%，预计2021-2026年全球PCB行业的复合增长率为4.8%下游应用中，通讯占比32%，计算机占比24%，消费电子占比15%，汽车电子占比10%，服务器占比10%从产品结构来看，IC封装基板和HDI板虽然占比不高，分别占比17.6%和14.7%，但却是主要的增长驱动因素2021年全球IC封装基板行业整体规模达141.98亿美元、同比增长39.4%，已超过柔性板成为印制电路板行业中增速最快的细分子行业2021年中国IC封装基板（含外资厂商在国内工厂）市场规模为23.17亿美元、同比增长56.4%，仍维持快速增长的发展态势预计2026年全球IC封装基板、HDI板的市场规模将分别达到214.35/150.12亿美元，2021-2026年的CAGR分别为8.6%/4.9%预计2026年中国市场IC封装基板（含外资厂商在国内工厂）市场规模将达到40.19亿美元，2021-2026年CAGR为11.6%，高于行业平均水平。
封装基板与传统PCB的不同之处在于两大核心壁垒：加工难度高、投资门槛高从产品层数、厚度、线宽与线距、最小环宽等维度看，封装基板未来发展将逐步精密化与微小化，而且单位尺寸小于150*150mm，是更高端的PCB，其中线宽/线距是产品的核心差异，封装基板的最小线宽/线距范围在10~130μm，远远小于普通多层硬板PCB的50~1000μm目前全球封装基板厂商主要分布在日本、韩国和中国台湾，根据Prismark和集微咨询数据，2020年封装基板市场格局较为分散，中国台湾厂商欣兴电子/南亚电路/景硕科技/日月光材料占比分别为15%/9%/9%/4%，产品主要有WB和FC封装基板；日本厂商揖斐电/新光电气/京瓷占比分别为11%/8%/5%，产品主要为FC封装基板；韩国厂商三星电机/信泰电子/大德电子占比分别为10%/7%/5%，产品主要为FC封装基板二、 掩膜版掩膜版（Photomask），又称光罩、光掩膜、光刻掩膜版、掩模版等，是下游产品制造过程中图形“底片”转移用的高精密工具，是承载图形设计和工艺技术等知识产权信息的载体光掩模是用于集成电路制造工序的重要器件，通过制作光掩膜底板、绘图、显影、蚀刻以及去除光致抗蚀剂等步骤，便成功制成掩膜版。
在透明玻璃板表面的遮光膜上蚀刻加工了非常微细的电路图案，成为对硅晶圆复刻电路时的原版，在光刻过程中，紫外线透过掩膜版，掩膜版上的图案在经过透镜缩小之后投射到硅晶圆上，便形成了微细图案掩膜版主要由基板和遮光膜组成，其中基板又分为树脂基板、玻璃基板，玻璃基板按照材质可分为石英玻璃基板、苏打玻璃基板等，石英玻璃性能稳定、热膨胀率低，主要用于高精度掩膜版制作遮光膜分为硬质遮光膜和乳胶，硬质遮光膜又分为铬、硅、氧化铁、氧化铝掩膜版从诞生之初至今，已经发展到第五代产品，分别经历了手工刻红膜、菲林版、干版、氧化铁、苏打和石英版，前四代产品有的已经被淘汰，有的仍在部分行业小范围使用，第五代苏打和石英掩膜版自20世纪70年代出现后，目前应用范围最广虽然现阶段无掩膜技术能满足一些精度要求相对较低的行业（如PCB板）中图形转移的需求，但因为其生产效率低下，所以对图形转移精度以及生产效率要求高的行业，仍然需要使用掩膜版，被快速迭代的风险低掩膜版产业链上游包括掩膜基板、光学膜、化学试剂和包装盒等辅助材料，中游为掩膜版制作，下游包括半导体（IC制造、IC封测、器件、LED芯片）、平板显示、触控和PCB等，终端应用包括消费电子、家用电器、汽车电子、物联网、医疗电子、工控等。
按用途分，光掩膜版可分为铬版（chrome）、干版、液体凸版和菲林其中，铬版由于精度高，耐用性好，被广泛用于IC、平板显示、PCB等行业；干版、液体凸版和菲林则主要被用于中低精度的LCD行业、PCB及IC载板等行业从下游应用来看，IC和平板显示占比最大，其中半导体占据60%，LCD占比23%，OLED占比5%，PCB占比2%受益下游平板显示和半导体需求增长拉动，全球掩膜版市场规模稳步提升根据Omdia数据，2016年全球平板显示掩膜版市场规模约为671亿日元，2019年增长至1010亿日元，CAGR为14.6%，2020年受益疫情影响下滑至903亿日元，随着市场逐渐复苏，预计2022年将达到1026亿日元根据SEMI数据，2017全球半导体掩膜版市场规模为37.5亿美元，2021年增长至46.5亿美元，预计2022年将达到49.0亿美元在工艺制程上，先进制程的半导体掩膜版占比也越来越高根据SEMI数据，45nm及以下制程2017年占比仅为13%，到2018年则提升至31%，45nm及以下制程占比稳步提升而整体来看，130nm制程占比54%，仍然是目前主流制程；28-90nm制程占比33%，展望未来，先进制程掩膜版占比有望持续提升。
总体来说，中国掩膜版厂商产品整体偏中低端，按经营模式可分为3类：第一类是科研院所，包括中科院半导体所、微电子所、中电科13/55/47所等；第二类是独立的掩膜版制造厂商，主要有清溢光电、路维光电、中国台湾光罩等；第三类是晶圆厂自己配套生产掩膜版，主要有中芯国际、华润微（迪思微）等展望未来，掩膜版发展趋势主要有3个方向：1）精度趋向精细化：平板显示领域，显示屏的显示精度将从450PPI（PixelPerInch，每英寸像素）逐步提高到650PPI以上，对平板显示掩膜版的半导体层、光刻分辨率、最小过孔、CD均匀性、套合精度、缺陷大小、洁净度均提出了更高的技术要求半导体领域，摩尔定律了继续有效，将朝着4nm及以下继续突破，这对与之配套的晶圆制造以及芯片封装掩膜版提出了更高要求，工艺制程要求将越来越高，先进制程占比有望越来越大未来掩膜版产品的精度将日趋精细化；2）尺寸趋向大型化：随着电视尺寸趋向大型化，带动面板基板逐步趋向大型化，直接决定了掩膜版产品尺寸趋向大型化；3）掩膜版厂商向上游产业链延伸：掩膜版的主要原材料为掩膜版基板，为了降低原材料采购成本，控制终端产品质量，掩膜版厂商已经开始陆续向上游产业链延伸，HOYA、LG-IT等部分企业已经具备了研磨/抛光、镀铬、光阻涂布等掩膜版全产业链的生产能力，路维光电和清溢光电则在光阻涂布方面实现了突破。
未来掩膜版行业内具有一定实力的企业，将逐步向上游产业链拓展三、 电子气体工业中，把常温常压下呈气态的产品统称为工业气体产品，工业气体是现代工业的基础原材料，在国民经济中有着重要地位和作用，广泛应用于冶金、化工、医疗、食品、机械、军工等传统行业，以及半导体、液晶面板、LED、光伏、新能源、生物医药、新材料等新兴产业，对国民经济的发展有着战略性的支持作用，因此被喻为“工业的血液”工业气体产品种类繁多，分类方式多样按化学性质不同可以分为剧毒气体（如氯气、氨气等）、易燃气体（如氢气、乙炔等）、不燃气体（如氧气、氮气和氩气等）按组分不同可以分为工业纯气和工业混合气按制备方式和应用领域的不同，工业气体可分为大宗气体和特种气体大宗气体又分为空分气体与合成气体，此类气体产销量较大，但一般对气体纯度要求不高，主要用于冶金、化工、机械、电力、造船等传统领域；特种气体指在部分特定领域应用的气体产品，根据纯度和用途又可以细分为标准气体、高纯气体和电子特种气体特种气体虽然产销量小，但是种类繁多，对气体纯度、杂质含量等指标有较高要求，属于高技术、高附加值的产品，下游主要应用于集成电路、液晶面板、LED、光伏、生物医药、新能源等新兴产业。
从整个工业气体市场的产销量来看，空分气体应用领域最广泛、使用量最大，占工业气体的约90%，其余的部分为合成气体和特种气体大宗气体中，空分气体主要通过分离空气制取，主要有氧气、氮气、氩气等，是空气的主要成分，在空气中的体积占比一般为20.95%、78.08%、0.93%；合成气体主要有乙炔、氨气、二氧化碳，这些气体的制备方法与空分气体截然不同，应用领域也有较大差别大宗气体纯度要求≤4N（99.99%）特种气体中，标准气体主要有单元/二元/三元/多元标气；高纯气体主要有氧气、氮气、氢气、氩气、二氧化碳等；电子特气主要有氢化物、氟化物、卤素气体以及其他特种气体等，现有单元特种气体已超过260种特种气体纯度要求≥5N（99.999%），电子特气纯度要求一般>6N（99.9999%）工业气体产业链方面，上游包括原料及设备，空分气体的原料主要为空气或者工业废气，成本较低，合成气体的原料主要为化学产品，成本较高；特种气体的原料主要为外购的工业气体和化学原材料，成本高设备分为气体生产设备、气体储存设备和气体运输设备，气体生产设备主要有空分设备和气体提纯设备，气体储存设备主要有钢瓶和储槽，气体运输设备主要有用液化气槽车和管道。
中游为大宗气体和特种气体的制造、运输和储存，下游应用领域包括传统行业与新兴行业根据供应模式的不同，工业气体行业的经营模式可以分为零售供气和现场制气零售供气又分为瓶装运输和储槽运输对于瓶装运输，特种气体由于单位价值较高，基本无运输半径限制，大宗气体运输半径在50km左右，使用量较小，主要用于医疗、科研领域，比如医院、公共卫生、技术研发等；对于储槽运输，运输半径亦有所扩大，一般为200km左右，使用量适中，主要用于制造业，比如汽车、造船、食品加工、半导体、太阳能、平板显示等现场制气是在客户端建造现场制气装置，并通过管网供应气体，使用量较大，主要用于工业领域，比如钢铁、炼油、石化行业等受益于工业化进程推动，全球及中国工业气体市场规模稳步提升根据亿渡数据，全球工业气体市场规模2021年为9432亿元，预计2022年将达到10238亿元，2026年将达到13299亿元中国工业气体行业在20世纪80年代末期已初具规模，到90年代后期开始快速发展，2021年为1798亿元，预计2022年将达到1964亿元，2026年将达到2842亿元全球工业气体市场目前已经形成寡头垄断的局面，工业气体市场在欧美日步入后工业化时代后逐步兴起，经过多年以来的发展及并购整合，目前已形成德国林德和法国液化空气为第一梯队，美国空气化工、日本大阳日酸和德国梅塞尔为第二梯队的全球市场格局。
全球工业气体CR4近年来基本维持在50%以上工业气体的经营模式可分为自建装置供气与外包供气，其中外包供气又分为液态气体、管道气体和瓶装气体三种供气模式传统上大型钢铁冶炼、化工企业选择自行建造空气分离装置，从而满足自身气体需求但是由于空分设备的实际产量与企业用气需求存在一定差异，再加之供气不稳定的影响，导致企业设备综合利用率较低，当期无法消耗的产品多被放空，造成资源浪费现象突出；对于数目众多、用气规模较小的中小型工业用户而言，目前则主要改为采用外包给专业气体生产企业供气这种更经济的模式发达国家供气外包比例为80%，自建比例为20%，中国2021年外包比例为65%，与发达国家相比外包占比仍有待提升四、 持续壮大民营经济遵循市场经济规律，对民营企业一视同仁平等对待，营造公开公平公正的市场环境进一步完善政企沟通机制，有针对性地及时解决企业面临的问题提高企业家培训的层次、水平和标准，强化企业家管理运营能力素质依法打造诚信政府、诚信社会，建立政府失信责任追溯承担机制和企业监管信用信息共享机制，引导企业家增强契约精神、守约观念构建亲清政商关系，弘扬企业家精神，支持民营企业做实做精做强，成为推动经济社会发展的主力军。
五、 项目实施的必要性（一）现有产能已无法满足公司业务发展需求作为行业的领先企业，公司已建立良好的品牌形象和较高的市场知名度，产品销售形势良好，产销率超过 100%预计未来几年公司的销售规模仍将保持快速增长随着业务发展，公司现有厂房、设备资源已不能满足不断增长的市场需求公司通过优化生产流程、强化管理等手段，不断挖掘产能潜力，但仍难以从根本上缓解产能不足问题通过本次项目的建设，公司将有效克服产能不足对公司发展的制约，为公司把握市场机遇奠定基础二）公司产品结构升级的需要随着制造业智能化、自动化产业升级，公司产品的性能也需要不断优化升级公司只有以技术创新和市场开发为驱动，不断研发新产品，提升产品精密化程度，将产品质量水平提升到同类产品的领先水准，提高生产的灵活性和适应性，契合关键零部件国产化的需求，才能在与国外企业的竞争中获得优势，保持公司在领域的国内领先地位第三章 建设单位基本情况一、 公司基本信息1、公司名称：xxx集团有限公司2、法定代表人：邵xx3、注册资本：610万元4、统一社会信用代码：xxxxxxxxxxxxx5、登记机关：xxx市场监督管理局6、成立日期：2015-8-277、营业期限：2015-8-27至无固定期限8、注册地址：xx市xx区xx9、经营范围：从事硅片相关业务（企业依法自主选择经营项目，开展经营活动；依法须经批准的项目，经相关部门批准后依批准的内容开展经营活动；不得从事本市产业政策禁止和限制类项目的经营活动。
二、 公司简介公司将依法合规作为新形势下实现高质量发展的基本保障，坚持合规是底线、合规高于经济利益的理念，确立了合规管理的战略定位，进一步明确了全面合规管理责任公司不断强化重大决策、重大事项的合规论证审查，加强合规风险防控，确保依法管理、合规经营严格贯彻落实国家法律法规和政府监管要求，重点领域合规管理不断强化，各部门分工负责、齐抓共管、协同联动的大合规管理格局逐步建立，广大员工合规意识普遍增强，合规文化氛围更加浓厚公司以负责任的方式为消费者提供符合法律规定与标准要求的产品在提供产品的过程中，综合考虑其对消费者的影响，确保产品安全积极与消费者沟通，向消费者公开产品安全风险评估结果，努力维护消费者合法权益公司加大科技创新力度，持续推进产品升级，为行业提供先进适用的解决方案，为社会提供安全、可靠、优质的产品和服务三、 公司竞争优势（一）工艺技术优势公司一直注重技术进步和工艺创新，通过引入国际先进的设备，不断加大自主技术研发和工艺改进力度，形成较强的工艺技术优势公司根据客户受托产品的品种和特点，制定相应的工艺技术参数，以满足客户需求，已经积累了丰富的工艺技术经过多年的技术改造和工艺研发，公司已经建立了丰富完整的产品生产线，配备了行业先进的设备，形成了门类齐全、品种丰富的工艺，可为客户提供一体化综合服务。
二）节能环保和清洁生产优势公司围绕清洁生产、绿色环保的生产理念，依托科技创新，注重从产品结构和工艺技术的优化来减少三废排放，实现污染的源头和过程控制，通过引进智能化设备和采用自动化管理系统保障清洁生产，提高三废末端治理水平，保障环境绩效经过持续加大环保投入，公司已在节能减排和清洁生产方面形成了较为明显的竞争优势三）智能生产优势近年来，公司着重打造 “智慧工厂”，通过建立生产信息化管理系统和自动输送系统，将企业的决策管理层、生产执行层和设备运作层进行有机整合，搭建完整的现代化生产平台，智能系统的建设有利于公司的订单管理和工艺流程的优化，在确保满足客户的各类功能性需求的同时缩短了产品交付期，提高了公司的竞争力，增强了对客户的服务能力四）区位优势公司地处产业集聚区，在集中供气、供电、供热、供水以及废水集中处理方面积累了丰富的经验，能源配套优势明显产业集群效应和配套资源优势使公司在市场拓展、技术创新以及环保治理等方面具有独特的竞争优势五）经营管理优势公司拥有一支敬业务实的经营管理团队，主要高级管理人员长期专注于印染行业，对行业具有深刻的洞察和理解，对行业的发展动态有着较为准确的把握，对产品趋势具有良好的市场前瞻能力。
公司通过自主培养和外部引进等方式，建立了一支团结进取的核心管理团队，形成了稳定高效的核心管理架构公司管理团队对公司的品牌建设、营销网络管理、人才管理等均有深入的理解，能够及时根据客户需求和市场变化对公司战略和业务进行调整，为公司稳健、快速发展提供了有力保障四、 公司主要财务数据公司合并资产负债表主要数据项目2020年12月2019年12月2018年12月资产总额5300.404240.323975.30负债总额1623.751299.001217.81股东权益合计3676.652941.322757.49公司合并利润表主要数据项目2020年度2019年度2018年度营业收入24882.9319906.3418662.20营业利润5030.354024.283772.76利润总额4755.233804.183566.42净利润3566.422781.812567.82归属于母公司所有者的净利润3566.422781.812567.82五、 核心人员介绍1、邵xx，1957年出生，大专学历1994年5月至2002年6月就职于xxx有限公司；2002年6月至2011年4月任xxx有限责任公司董事。
2018年3月至今任公司董事2、袁xx，中国国籍，无永久境外居留权，1958年出生，本科学历，高级经济师职称1994年6月至2002年6月任xxx有限公司董事长；2002年6月至2011年4月任xxx有限责任公司董事长；2016年11月至今任xxx有限公司董事、经理；2019年3月至今任公司董事3、侯xx，中国国籍，无永久境外居留权，1970年出生，硕士研究生学历2012年4月至今任xxx有限公司监事2018年8月至今任公司独立董事4、丁xx，中国国籍，1977年出生，本科学历2018年9月至今历任公司办公室主任，2017年8月至今任公司监事5、田xx，中国国籍，无永久境外居留权，1959年出生，大专学历，高级工程师职称2003年2月至2004年7月在xxx股份有限公司兼任技术顾问；2004年8月至2011年3月任xxx有限责任公司总工程师2018年3月至今任公司董事、副总经理、总工程师6、沈xx，中国国籍，无永久境外居留权，1971年出生，本科学历，中级会计师职称2002年6月至2011年4月任xxx有限责任公司董事2003年11月至2011年3月任xxx有限责任公司财务经理2017年3月至今任公司董事、副总经理、财务总监。
7、武xx，中国国籍，1978年出生，本科学历，中国注册会计师2015年9月至今任xxx有限公司董事、2015年9月至今任xxx有限公司董事2019年1月至今任公司独立董事8、李xx，1974年出生，研究生学历2002年6月至2006年8月就职于xxx有限责任公司；2006年8月至2011年3月，任xxx有限责任公司销售部副经理2011年3月至今历任公司监事、销售部副部长、部长；2019年8月至今任公司监事会主席六、 经营宗旨根据国家法律、法规及其他有关规定，依照诚实信用、勤勉尽责的原则，充分运用经济组织形式的优良运行机制，为公司股东谋求最大利益，取得更好的社会效益和经济效益七、 公司发展规划根据公司的发展规划，未来几年内公司的资产规模、业务规模、人员规模、资金运用规模都将有较大幅度的增长随着业务和规模的快速发展，公司的管理水平将面临较大的考验，尤其在公司迅速扩大经营规模后，公司的组织结构和管理体系将进一步复杂化，在战略规划、组织设计、资源配置、营销策略、资金管理和内部控制等问题上都将面对新的挑战另外，公司未来的迅速扩张将对高级管理人才、营销人才、服务人才的引进和培养提出更高要求，公司需进一步提高管理应对能力，才能保持持续发展，实现业务发展目标。
公司将采取多元化的融资方式，来满足各项发展规划的资金需求在未来融资方面，公司将根据资金、市场的具体情况，择时通过银行贷款、配股、增发和发行可转换债券等方式合理安排制定融资方案，进一步优化资本结构，筹集推动公司发展所需资金公司将加快对各方面优秀人才的引进和培养，同时加大对人才的资金投入并建立有效的激励机制，确保公司发展规划和目标的实现一方面，公司将继续加强员工培训，加快培育一批素质高、业务强的营销人才、服务人才、管理人才；对营销人员进行沟通与营销技巧方面的培训，对管理人员进行现代企业管理方法的教育另一方面，不断引进外部人才对于行业管理经验杰出的高端人才，要加大引进力度，保持核心人才的竞争力其三，逐步建立、完善包括直接物质奖励、职业生涯规划、长期股权激励等多层次的激励机制，充分调动员工的积极性、创造性，提升员工对企业的忠诚度公司将严格按照《公司法》等法律法规对公司的要求规范运作，持续完善公司的法人治理结构，建立适应现代企业制度要求的决策和用人机制，充分发挥董事会在重大决策、选择经理人员等方面的作用公司将进一步完善内部决策程序和内部控制制度，强化各项决策的科学性和透明度，保证财务运作合理、合法、有效。
公司将根据客观条件和自身业务的变化，及时调整组织结构和促进公司的机制创新第四章 市场分析一、 半导体材料半导体材料是制作晶体管、集成电路、电力电子器件、光电子器件的重要材料按照工艺的不同，可分为晶圆制造材料和封装材料其中，晶圆制造材料主要包括硅片、特种气体、掩膜版、光刻胶、光刻胶配套材料、（通用）湿电子化学品、靶材、CMP抛光材料等封装材料主要有封装基板、引线框架、键合丝、包封材料、陶瓷基板、芯片粘接材料等按照代际，可分为第一代、第二代和第三代1）第一代半导体材料主要是指硅（Si）、锗元素（Ge）半导体材料主要用于制造集成电路，并广泛应用于、电脑、平板、可穿戴、电视、航空航天以及新能源车、光伏等产业2）第二代半导体材料主要是指化合物半导体材料，如砷化镓（GaAs）、锑化铟（InSb）；三元化合物半导体，如GaAsAl、GaAsP；还有一些固溶体半导体，如Ge-Si、GaAs-GaP；玻璃半导体（又称非晶态半导体），如非晶硅、玻璃态氧化物半导体；有机半导体，如酞菁、酞菁铜、聚丙烯腈等主要用于制作高速、高频、大功率以及发光电子器件，是制作高性能微波、毫米波器件及发光器件的优良材料，广泛应用于卫星通讯、移动通讯、光通信和GPS导航等领域。
3）第三代半导体材料主要以碳化硅（SiC）、氮化镓（GaN）、氧化锌（ZnO）、金刚石、氮化铝（AlN）为代表的宽禁带（Eg>2.3eV）半导体材料主要应用于半导体照明、电力电子器件、激光器和探测器等相比于第一代、第二代半导体材料，第三代半导体材料禁带宽度更宽，击穿电场更高、热导率更高、电子饱和速率更高、抗辐射能力更强，因而更适合于制作高温、高频、抗辐射及大功率器件，通常又被称为宽禁带半导体材料，也称为高温半导体材料整体而言，全球半导体依然以硅材料为主，目前95%以上的半导体器件和99%以上的集成电路都是由硅材料制作在半导体产业链中，半导体材料位于制造环节上游，和半导体设备一起构成了制造环节的核心上游供应链，不同于其他行业材料，半导体材料是电子级材料，对精度纯度等都有更为严格的要求，因此，芯片能否成功流片，对工艺制备过程中半导体材料的选取及合理使用尤为关键晶圆制造材料中，硅片为晶圆制造基底材料；光刻胶用于图形转移；电子特气用于氧化、还原、除杂；抛光材料用于实现平坦化封装材料中，封装基板与引线框架起到保护芯片、支撑芯片、连接芯片与PCB的作用，封装基板还具有散热功能；键合丝则用于连接芯片和引线框架。
根据SEMI数据，2020年全球晶圆制造材料中，硅片占比最高，为35%；电子气体排名第2，占比13%；掩膜版排名第3，占比12%，光刻胶占比6%；光刻胶配套材料占比8%；湿电子化学品占比7%；CMP抛光材料占比6%；靶材占比2%2019年全球封装材料中，封装基板占比最高，为48%；引线框架、键合丝、包封材料、陶瓷基板、芯片粘接材料分列第2-6名，占比分别为15%、15%、10%、6%和3%二、 硅片硅基半导体材料是目前产量最大、应用最广的半导体材料，通常将95-99%纯度的硅称为工业硅沙子、矿石中的二氧化硅经过纯化，可制成纯度98%以上的硅；高纯度硅经过进一步提纯变为纯度达99.9999999%至99.999999999%（9-11个9）的超纯多晶硅；超纯多晶硅在石英坩埚中熔化，并掺入硼（P）、磷（B）等元素改变其导电能力，放入籽晶确定晶向，经过单晶生长，便生长出具有特定电性功能的单晶硅锭单晶硅的制备方法通常有直拉法（CZ）和区熔法（FZ），直拉法硅片主要用在逻辑、存储芯片中，市占率约95%，区熔法硅片主要用在部分功率芯片中，市占率约4%熔体的温度、提拉速度和籽晶/石英坩埚的旋转速度决定了单晶硅锭的尺寸和晶体质量，掺杂的硼（P）、磷（B）等杂质元素浓度决定了单晶硅锭的电特性。
单晶硅锭制备好后，再经过切段、滚磨、切片、倒角、抛光、激光刻、包装后，便成为硅片根据纯度不同，分为半导体硅片和光伏硅片，半导体硅片要求硅含量为9N（99.9999999%）-11N（99.999999999%），而光伏用硅片一般在4N-6N之间即可，下游应用主要包括消费电子、通信、汽车、航空航天、医疗、太阳能等领域硅片制备好之后，再经过一列热处理、光刻、刻蚀、薄膜沉积、清洗、CMP、测试等环节，便可成功制得硅晶圆，具体分为几部分：1）晶圆：制作半导体集成电路的核心原料板；2）Die：晶圆上有很多小方块，每一个正方形是一个集成电路芯片；3）划线：这些芯片之间实际上有间隙，这个间距叫做划线，划线的目的是在晶圆加工后将每个芯片切割出来并组装成一个芯片；4）平区：引入平区是为了识别晶圆结构，并作为晶圆加工的参考线由于晶圆片的结构太小，肉眼无法看到，所以晶圆片的方向就是根据这个平面区域来确定的；5）切口：带有切口的晶圆最近已经取代了平面区域，因为切口晶圆比平区晶圆效率更高，可以生产更多的芯片半导体硅片通常可以按照尺寸、工艺两种方式进行分类按照尺寸分类，半导体硅片的尺寸（以直径计算）主要包括23mm、25mm、28mm、50mm（2英寸）、75mm（3英寸）、100mm（4英寸）、125mm（5英寸）、150mm（6英寸）、200mm（8英寸）与300mm（12英寸）等规格。
自1960年生产出23mm的硅片之后，硅片尺寸就越来越大，到2002年已经可以量产300mm（12英寸）硅片，厚度则达到了历史新高775μm当硅片尺寸越大，单个硅片上的芯片数量就越多，从而能够提高生产效率、降低生产成本300mm硅片是200mm硅片面积的2.25倍，生产芯片数量方面，根据SiliconCrystalStructureandGrowth数据，以1.5cm×1.5cm的芯片为例，300mm硅片芯片数量232颗，200mm硅片芯片数量88颗，300mm硅片是200mm硅片芯片数量的2.64倍根据应用领域的不同，越先进的工艺制程往往使用更大尺寸的硅片生产因此，在摩尔定律的驱动下，工艺制程越先进，生产用的半导体硅片尺寸就越大目前全球半导体硅片以12英寸为主，根据SEMI数据，2020年全球硅片12英寸占比69%，8英寸占比24%，6英寸及以下占比7%未来随着新增12英寸晶圆厂不断投产，未来较长的时间内，12英寸仍将是半导体硅片的主流品种，小尺寸硅片将逐渐被淘汰，但是8英寸短期仍不会被12英寸替代目前量产硅片止步300mm，而450mm硅片迟迟未商用量产，主要原因是制备450mm硅片需要大幅增加设备及制造成本，但是SEMI曾预测每个450mm晶圆厂单位面积芯片成本只下降8%，此时晶圆尺寸不再是降低成本的主要途径，因此厂商难以有动力投入450mm量产。
全球8英寸和12英寸硅片下游应用侧重有所不同，根据SUMCO数据，2020年8英寸半导体硅片下游应用中，汽车/工业/智能分列前3名，占比分别为33%/27%/19%；2020年12英寸半导体硅片下游应用中，智能/服务器/PC或平板分列前3名，占比分别为32%/24%/20%按照制造工艺分类，半导体硅片分为抛光片、外延片以及SOI硅片单晶硅锭经过切割、研磨和抛光处理后，便得到抛光片抛光片本身可直接用于制作半导体器件，广泛应用于存储芯片与功率器件等，此外也可作为外延片、SOI硅片的衬底材料外延是通过CVD的方式在抛光面上生长一层或多层掺杂类型、电阻率、厚度和晶格结构都符合特定器件要求的新硅单晶层因此外延片是抛光片经过外延生长形成的，外延技术可以减少硅片中因单晶生长产生的缺陷，具有更低的缺陷密度、含碳量和含氧量，能够改善沟道漏电现象，提高IC可靠性，被广泛应用于制作通用处理器芯片、图形处理器芯片如果生长一层高电阻率的外延层，还可以提高器件的击穿电压，用于制作二极管、IGBT等功率器件，广泛应用于汽车电子、工业用电子领域SOI是绝缘层上硅，核心特征是在顶层硅和支撑衬底之间引入了一层氧化物绝缘埋层，能够实现全介质隔离，大幅减少了硅片的寄生电容以及漏电现象，并消除了闩锁效应。
SOI硅片是抛光片经过氧化、键合或离子注入等工艺处理后形成的，特点是寄生电容小、短沟道效应小、低压低功耗、集成密度高、速度快、工艺简单、抗宇宙射线粒子的能力强，因此适用于制造耐高压、耐恶劣环境、低功耗、集成度高的芯片，如射频前端芯片、功率器件、汽车电子、传感器以及星载芯片等，尤以射频应用最为广泛SOI硅片价格高于一般硅片4至5倍，主要应用中，5G射频前端（RF-SOI）占比60%，Power-SOI和PD-SOI各占20%市场规模方面，根据SEMI数据，全球半导体硅片（不含SOI硅片）市场规模在经历了2015-2016年低谷之后，开始稳步上升，到2021年已达到126.2亿美元受益于中国大陆晶圆厂扩产的拉动，中国大陆半导体硅片（不含SOI硅片）市场规模2012年为5亿美元，2017开始迅速增长，2021年已达到为16.6亿美元出货面积方面，根据SEMI数据，全球半导体硅片（不含SOI硅片）2012年出货面积为90亿平方英寸，2020年为122.6亿平方英寸，2021年为141.7亿平方英寸单位面积硅片价格2009年为1美元/平方英寸，2016年下降到0.68美元/平方英寸，2021年回暖至0.99美元/平方英寸。
SOI硅片方面，由于应用场景规模较小，整体行业规模小于抛光片和外延片，根据SEMI及ResearchandMarkets数据，2013年全球市场规模为4亿美元，2021年为13.7亿美元，预计到2025年将达到22亿美元中国大陆SOI硅片市场规模2016年为0.02亿美元，2018年增长至0.11亿美元根据Soitec数据，随着通信技术从3G向4G、5G升级过程中，单部智能SOI硅片需求面积亦随之增加，3G时为2mm2，4GLTE-A为20mm2，5Gsub-6GHz为52mm2，5Gsub-6GHz&mmW为130mm2在射频前端模组领域，在4G/5G（sub-6G）中，RF-SOI用于低噪声放大器、开关以及天线调谐器等，FD-SOI用于追踪器；在毫米波中，RF-SOI用于功放、低噪声放大器、开关以及移相器，FD-SOI可用于移相器、SoC等；而在WiFi和UWB中，RF-SOI用于功放、低噪声放大器以及开关，FD-SOI用于移相器、SoC等产能方面，根据ICInsights数据，2018年全球半导体硅片2.23亿片，2020年增长至2.6亿片，保持稳步增长态势在目前芯片供不应求的背景下，晶圆厂扩产将进一步推升硅片产能。
2020年全球硅片主要厂商中，前7大厂商合计占比94.5%，其中日本信越化学占比27.5%，排名第1；日本胜高占比21.5%，排名第2；中国台湾环球晶圆占比14.8%，排名第3；德国世创占比11.5%，排名第4；韩国SKSiltron占比11.3%，排名第5；法国Soitec占比5.7%，排名第6；中国大陆厂商沪硅产业占比2.2%，排名第7，也是唯一进入全球前7的中国大陆厂商三、 靶材PVD技术是制备薄膜材料的主要技术之一，指在真空条件下采用物理方法，将某种物质表面气化成气态原子、分子或部分电离成离子，并通过低压气体（或等离子体）过程，在基板材料表面沉积具有某种特殊功能的薄膜材料的技术PVD技术已成为目前主流镀膜方法，主要包括溅射镀膜和真空蒸发镀膜用于制备薄膜材料的物质，统称为PVD镀膜材料溅射镀膜是指利用离子源产生的离子，在真空中经过加速聚集，而形成高速度的离子束流，轰击固体表面，离子和固体表面。
