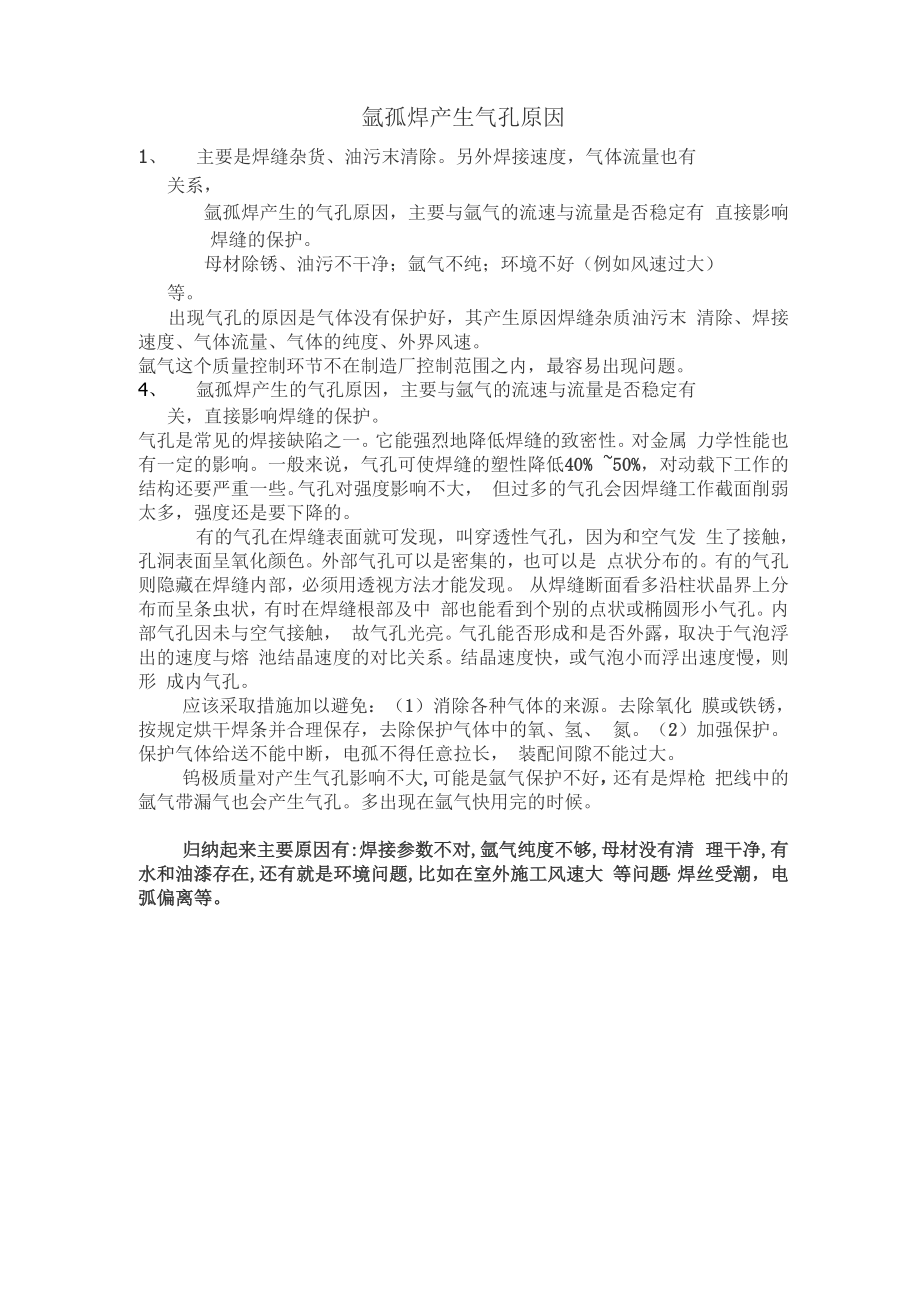

氩孤焊产生气孔原因1、 主要是焊缝杂货、油污末清除另外焊接速度，气体流量也有关系，氩孤焊产生的气孔原因，主要与氩气的流速与流量是否稳定有 直接影响焊缝的保护母材除锈、油污不干净；氩气不纯；环境不好（例如风速过大）等出现气孔的原因是气体没有保护好，其产生原因焊缝杂质油污末 清除、焊接速度、气体流量、气体的纯度、外界风速氩气这个质量控制环节不在制造厂控制范围之内，最容易出现问题4、 氩孤焊产生的气孔原因，主要与氩气的流速与流量是否稳定有关，直接影响焊缝的保护气孔是常见的焊接缺陷之一它能强烈地降低焊缝的致密性对金属 力学性能也有一定的影响一般来说，气孔可使焊缝的塑性降低40% ~50%，对动载下工作的结构还要严重一些气孔对强度影响不大， 但过多的气孔会因焊缝工作截面削弱太多，强度还是要下降的有的气孔在焊缝表面就可发现，叫穿透性气孔，因为和空气发 生了接触，孔洞表面呈氧化颜色外部气孔可以是密集的，也可以是 点状分布的有的气孔则隐藏在焊缝内部，必须用透视方法才能发现 从焊缝断面看多沿柱状晶界上分布而呈条虫状，有时在焊缝根部及中 部也能看到个别的点状或椭圆形小气孔内部气孔因未与空气接触， 故气孔光亮。
气孔能否形成和是否外露，取决于气泡浮出的速度与熔 池结晶速度的对比关系结晶速度快，或气泡小而浮出速度慢，则形 成内气孔应该采取措施加以避免：（1）消除各种气体的来源去除氧化 膜或铁锈，按规定烘干焊条并合理保存，去除保护气体中的氧、氢、 氮2）加强保护保护气体给送不能中断，电孤不得任意拉长， 装配间隙不能过大钨极质量对产生气孔影响不大,可能是氩气保护不好，还有是焊枪 把线中的氩气带漏气也会产生气孔多出现在氩气快用完的时候归纳起来主要原因有:焊接参数不对,氩气纯度不够,母材没有清 理干净,有水和油漆存在,还有就是环境问题,比如在室外施工风速大 等问题・焊丝受潮，电弧偏离等。
