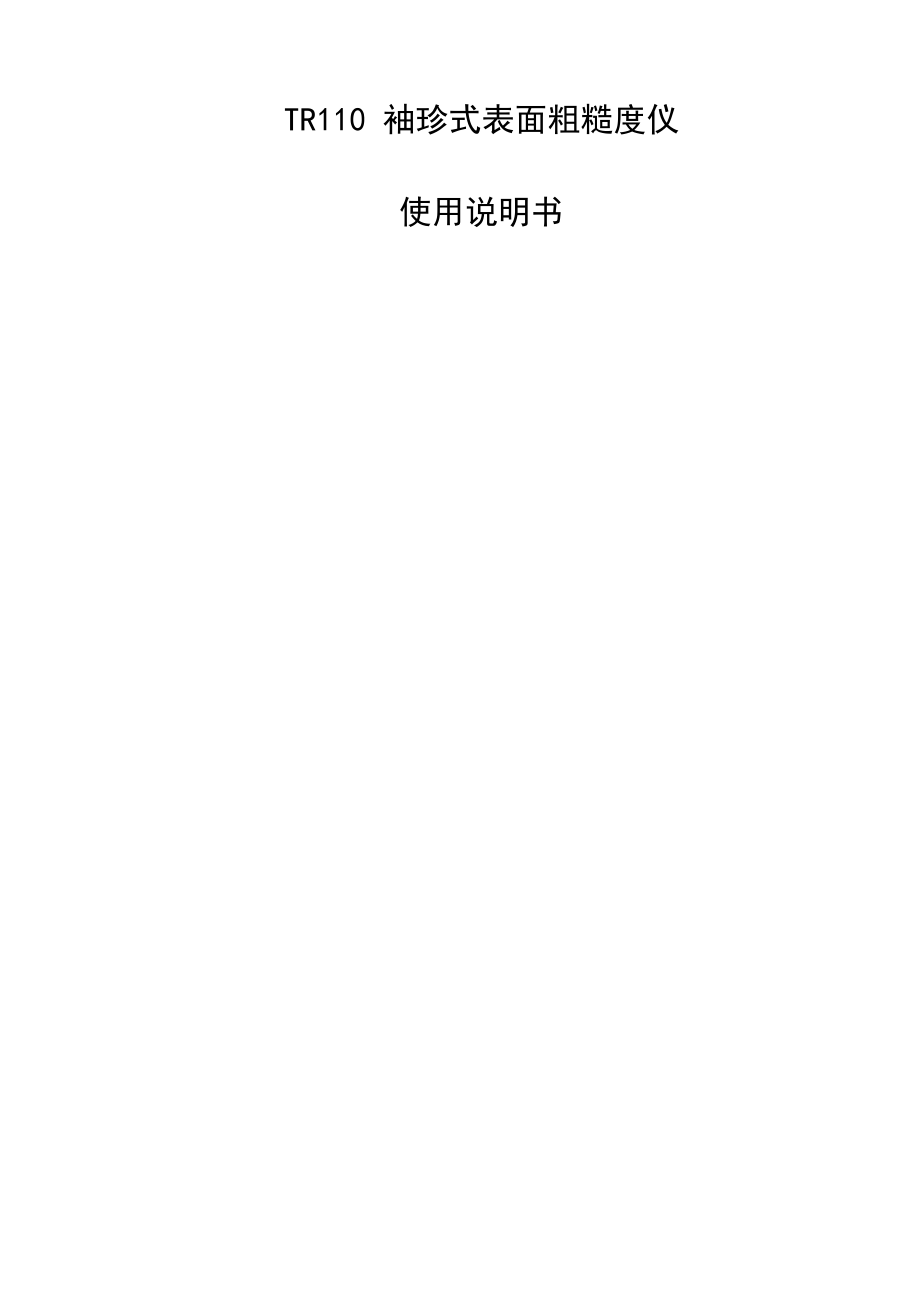

TR110 袖珍式表面粗糙度仪使用说明书目录1. 概述 22. 工作原理 23. 基本配置 24. 主机 各部分 名称详图… …… …… …………… ……… ………… ……35. 测量操作 45.1 测 量前 的准 备… …… …… …… …………………………………45.2开机、关机和背光 45.3 选 择参 数… …… …… …… …… …………………………………55.4 测量………………………………………………………………65.5 示 值校 准… …… …… …… …… …………………………………75.6 米制/英 制转换………… ………… ……… ………… ……… ……85.7 自动关机…………………………………………………………95.8 低 电压 报警 …… …… …… …… …………………………………95.9 充 电… …… …… …… …… …… …………………………………95.10 复位………………………………………………………………96. 日常维护与保养 96.1 保养………………………………………………………………96.2 维修………………………………………………………………107. 技术参数及功能特点 107.1 主要技术参数……………………………………………………107.2 主要功能………………………………………………………117.3 使用环境………………………………………………………118. 参数定义 129. 取样长度选择推荐表 131.概述时代TR110袖珍式表面粗糙度仪是我公司2003年推出的新一代袖珍式表面粗糙度仪。
它 具有测量精度高、测量范围宽、操作简便、便于携带、工作稳定等特点，可以广泛应用于各 种金属与非金属加工表面的检测，该仪器是传感器主机一体化的袖珍式仪器，具有手持式特 点，更适宜在生产现场使用TR110主要在以下几方面进行了改进：TR110的外形符合当今设计新趋势，较上一代产品更具亲和力，操作更合理，具有 舒适感采用锂离子充电电池，可长时间工作，无记忆效应，可边充电边工作，充电时间 短，电池寿命长改进了电路的工作性能，降低了工作电压，功耗和电路噪声相应降低 改进了传感器的驱动机构、材料及加工工艺，装配更精确，测量更稳定新设计的液晶显示界面增加了一些必要的提示信息，如：测量提示、低电压提示、 等增加了传感器测头保护门，有效的保护了传感器测头，保证了测量的精度 增加了背光，方便用户在光线较暗处使用体积更小，重量更轻2 工 作原理当传感器在驱动机构的驱动下沿被测表面作匀速直线运动时，其内部垂直于工作表面的触针随工作表面的微观不平轮廓产生垂直方向的位移，再通过传感器将位移变化 量转换成电量的变化，将该电信号进行放大、滤波，送A/D转换为数字信号，经CPU处 理，计算出Ra、Rz值并显示3 基本配置基本配置如下图所示：充电器 一个标准样板 一块 主机 一台4 主机各部分名称详 图GO名称示意图ItJTLTftLAItt!lr^D.旳It 3-Si}u «i1. 传感器测头指示区域2. 测头保护门开关3. 主机外壳4.左键5.中键6.右键7.液晶屏8.启动键9.充电插孔10.后盖锁扣11.铭牌5. 测量操作5.1测量前的准备从仪器的包装中取出仪器，此时传感器测图 1 保护门关闭头保护门应是关闭的（如图1所示）向右推动测头保护门开关，打开传感器测头保护门，露出传感器测头准备测量（如图 2 所示）。
态图 2 保护门打开用完后，请及时关上传感器测头保护门，因为传感器是本仪器最重要的精密检测部件，直接影响仪器的使用精度，应格外注意保护5.2 开机、关机和背光按右键打开电源，屏幕全屏显示如图 3在“嘀”的一声后，进入测量状态测量参数、取样 长度将保持上次关机前的状态在开机状态下， 按右键持续 1.5 秒打开背光；按右键持续 3.5 秒关 机，仪器进入低功耗状态5.3 选择参数用户应在启动传感器前选择好所关心的测量 参数Ra、Rz以及合适的取样长度2.5mm、0.8mm 或0.25mm （取样长度的选择请参阅第7章）开机后，轻触左键将依次选择测量参数Ra、 Rz，示意如图4图4液晶屏显示如下图：轻触中键将依次选择取样长度0.25mm、0.8mm、2.5mm各档如图5图55.4测量选择好测量参数及取样长度后，便可以测量了将仪器的测量区域指示标记对准被 测区域，放稳后轻按仪器顶部的启动键，传感器 移动，开始测量，液晶显示如图6, 动态显示当前传感器走到第几个行程，总行程为 6mm 传感器触针如图 7 示：1■1出出1丄…….1测量结果图在“嘀、嘀”两声后，测量结束，屏幕显示测量值如右图注：⑴在传感器移动过程中，尽量做到使置于工件表面的仪器放置平稳，以免影响该仪器测量精度；⑵在传感器回到原来位置以前，仪器不会再响应 测量操作，直到一次完整的测量过程以后，才允 许再次测量。
5.5 示值校准使用前，应当用随机所带的标准样板对仪 器进行示值校准先将仪器置于该样板刻线区上，传感器 滑行方向垂直于刻线的纹理方向，如图 8，按下 启动键，开始测量，例如测得值为 3.21，进行下 一步，校准入示值校准状态，如图 9□Tt jo氏谊吉IT ・禺衬出事■■“I Ma^^CAL\ O在非测量状态下，持续按左键超过 2 秒进按动左和中键调整显示数值至样本标示 数值，如图 10按启动键退出示值校准状态校准结束，屏幕显示校准后的Ra测量值此时，新的标 准样板值将取代旧的标准样板Ra值存入仪器） 待传感器回到起始位置后，可以进行正常测量如果用户具有与测量值接近的多刻线样板， 根据自身常用的测量范围选择样板进行校准，可 显著提高测量精度5.6 米制/英制转换持续按中键，可进行公制/英制转换图 10如图 11图 115.7 自动关机连续无任何操作超过 30 秒后，自动关机5.8 低电压报警当显示屏左上方显示“ L ?_I”时，表示电池电压偏低，应充电；显示屏显示“ ”及“--嘀、……”蜂鸣声,表示电池电压已低至极限,”，而且发出“嘀、先樂IH崔苻EW烁 电Ejiffi时讯用a箭嗒应当立即充电。
如图 12图 125.9 充电将充电器插入充电孔中，充电 3 小时即可在充电过程中，也可以进行测量5.10复位当仪器死机时，如图推开仪器右侧的锁扣， ... Ill- I打开后盖，看见电机右上方电路板上的复位键开关，如图13 ，往下拨动复位键，再向上复位，即可重新开机当仪器久置不用时，往下拨动复位键，即可彻底关闭电源盖上后盖，锁上锁扣：6 日常维护与保养图 136.1保养 避免碰撞、剧烈震动、重尘、潮湿、油污、强磁场等情况； 每次测量完毕，要及时关掉电源，以保持电池能量，并应及时地对电池进行 充电；充电时，要注意控制充电时间一般以 3 小时为宜要防止因超长时间的过充 电而对电池造成损害；传感器是仪器的精密部件，切记精心维护每次使用完毕，要将仪器的保护 盖轻轻盖好避免对传感器造成剧烈的振动；随机标准样板应精心保护，以免划伤后造成校准仪器失准6.2 维修本仪器如出现故障，由生产厂家负责维修用户请勿自行拆卸、修理送回生产厂 家进行检修的仪器，应随同附上保修卡随机配备的校准样板，并说明故障现象请随时注意与我公司销售部门或代理商保持联系7 技术参数及功能特点7.1 主要技术参数测量参数（pm ）： Ra、Rz行程长度（ mm）： 6取样长度（mm）： 0.25、0.80、2.5评定长度（ mm）： 1.25、 4.0、 5.0测量范围（pm ）： Ra： 0.05 〜10.0Rz： 0.1 ~ 50示值误差： ±15%示值变动性： <12%传感器触针针尖圆弧半径及角度：针尖圆弧半径： 10.0±2.5 pm角 度： 90°本文档由斯博锐（北京）科技有限公司http://www.bj-提供，仅供学习交流。
传感器触针静测力及其变化率：触针静测力： S0.016N测力变化率： <800N/m传感器导头压力：<0.5N 电池： 3.6V 锂离子电池充电器： DC 6V, 充电时间 3小时外形尺寸： 110 mmx70 mmx24 mm重量： 200g7.2 主要功能可选择测量参数 Ra、Rz；可选择取样长度；具有校准功能； 自动检测电池电压并报警； 充电功能, 可边充电边工作7.3 使用环境工作环境条件温 度： 0〜40 °C 相对湿度： < 80% 周围无振动、无腐蚀性介质 存储环境条件温 度： －20 〜60 °C相对湿度： < 90 %流通条件： 三级8 参数定义 表面粗糙度：是指加工表面上具有较小间距和峰谷所组成的微观几何形状 特取样长度：用于判别具有表面粗糙度特征的一段基准线长度 评定长度：定轮廓所必须的一段长度，它可以包括一个或几个取样长度 轮廓算术平均偏差 Ra 在取样长度内轮廓偏距的算术平均值Y e=i i轮廓最大高度 Rz ：在取样长度内轮廓峰顶线和轮廓谷底线之间的距离1.1.1.轮廓最大高度 Ry（ISO）在取样长度内轮廓峰顶线和轮廓谷底线之间的距离9 取样长度选择推荐表Rz (pm)>160 〜320>80 〜160>40 〜80>20 〜40>10 〜20 >6.3 〜10 >3・2〜6・3 >1・6〜3・2 >1・25〜1・6 >1・0 〜1.25>0.8〜1・0>0・63〜0・8>0.5 〜0・63 >0.4〜0・5 >0.32-0.4>0・25〜0・32>0・2〜0・25>0.16 〜0・2 >0.125 〜0・16>0.1 〜0.125 >0・08〜0・1 >0.063-0.08 >0・05 〜0.062 >0・04〜0・05 >0.032〜0.004<0.032取样长度(mm)82.50.80.250.08Ra (pm) >40 〜80 >20 〜40 >10 〜20 >5 〜10 >2.5 〜5>1.25-2.5 >0.63-1.25 >0.32-0.63>0・25〜0・32 >0・20〜0・25 >0.16 〜0・20>0.125 〜0・16 >0.1 〜0.125 >0・08〜0・1 >0.063 〜0・08 >0.05^0.063 >0・04〜0・05>0.032 〜0・04 >0.025^0.032 >0.02-0.025 >0.016^0.02 >0.0125 〜0.016 >0・01 〜0.0125 >0.008 〜0・01 >0.0063 〜0.008 <0.063。
