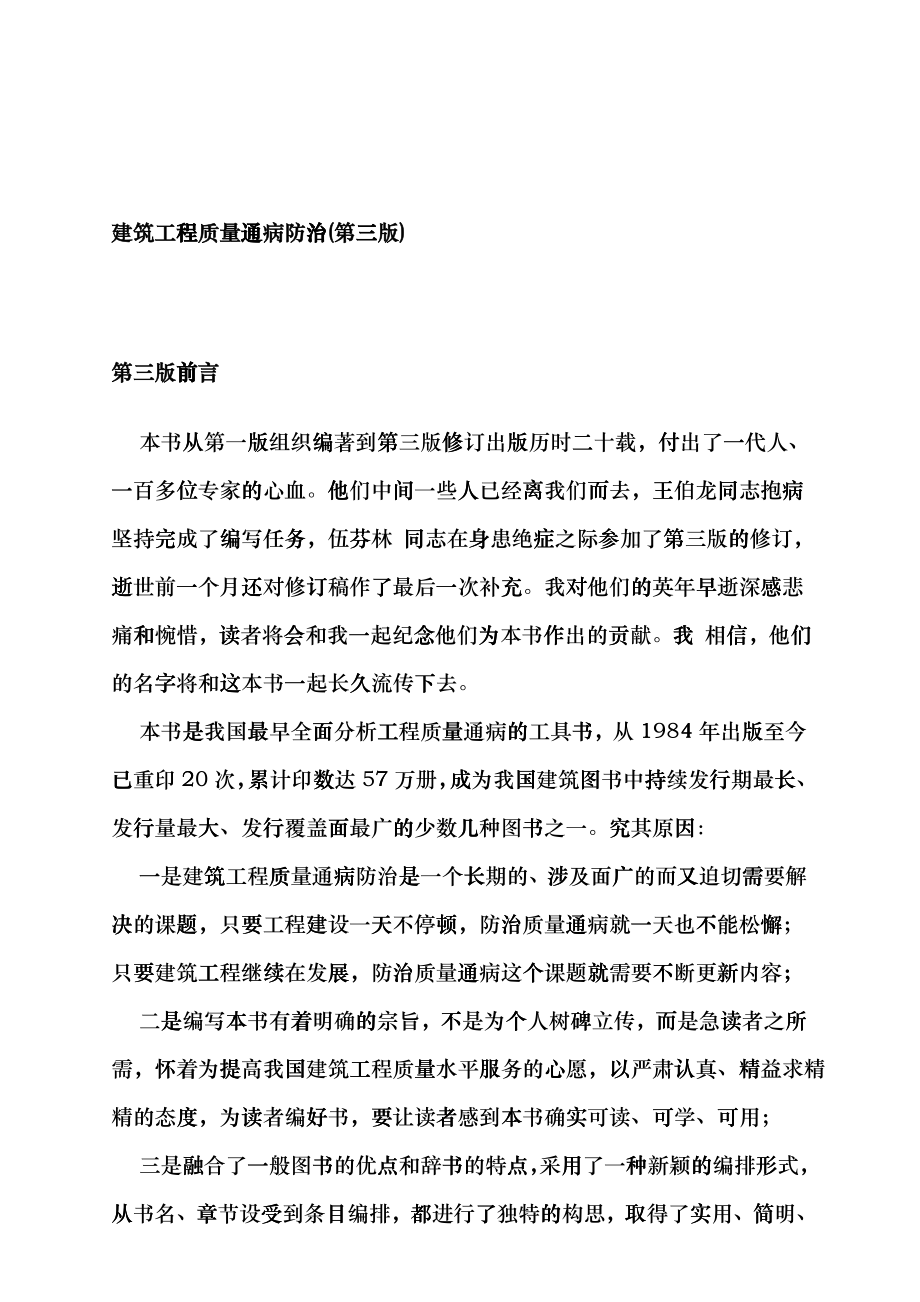

建筑工程程质量通通病防治治(第三三版)第三版前前言 本书从从第一版版组织编编著到第第三版修修订出版版历时二二十载，付付出了一一代人、一一百多位位专家的的心血他他们中间间一些人人已经离离我们而而去，王王伯龙同同志抱病病坚持完完成了编编写任务务，伍芬芬林 同同志在身身患绝症症之际参参加了第第三版的的修订，逝逝世前一一个月还还对修订订稿作了了最后一一次补充充我对对他们的的英年早早逝深感感悲痛和和惋惜，读读者将会会和我一一起纪念念他们为为本书作作出的贡贡献我我 相信信，他们们的名字字将和这这本书一一起长久久流传下下去 本书是是我国最最早全面面分析工工程质量量通病的的工具书书，从119844年出版版至今已已重印220次，累累计印数数达577万册，成成为我国国建筑图图书中持持续发行行期最长长、发行行量最大大、发行行覆盖面面最广的的少数几几种图书书之一究究其原因因： 一一是建筑筑工程质质量通病病防治是是一个长长期的、涉涉及面广广的而又又迫切需需要解决决的课题题，只要要工程建建设一天天不停顿顿，防治治质量通通病就一一天也不不能松懈懈；只要要建筑工工程继续续在发展展，防治治质量通通病这个个课题就就需要不不断更新新内容；； 二是是编写本本书有着着明确的的宗旨，不不是为个个人树碑碑立传，而而是急读读者之所所需，怀怀着为提提高我国国建筑工工程质量量水平服服务的心心愿，以以严肃认认真、精精益求精精的态度度，为读读者编好好书，要要让读者者感到本本书确实实可读、可可学、可可用； 三是融融合了一一般图书书的优点点和辞书书的特点点，采用用了一种种新颖的的编排形形式，从从书名、章章节设受受到条目目编排，都都进行了了独特的的构思，取取得了实实用、简简明、便便查的效效果； 四是汇汇集了一一批有真真才实学学的、志志同道合合的写作作伙伴，特特别是在在经历十十年浩劫劫，缺乏乏参考资资料和现现成模式式的情况况下，凭凭着丰富富的实践践经验，以以对读者者负责的的诚意，尽尽其所知知，倾心心传授。
本书第三版在第二版的基础上又作了较大改动，有些章节全部重新改写并增补了新的内容，个别章节作了删节，新编了施工测量、爆破、深基坑、浅基础、地下连续墙、特种混凝土、建筑幕墙、古建筑和室外工程等9章，全书由原40章调整为50章，质量通病条目由第二版的1040项增加到1633项，并按照第二版出版后新发布的有关国家标准和行业标准对全书作了修订，使本书以崭新的面貌呈现在读者面前 建筑工程质量通病防治，重在预防，一旦产生质量通病，甚至酿成事故，即使尚可补救，但已造成损失，留下缺憾，事后治理，实属无奈，亡羊补牢，终究不是上策参与编写本书的诸同仁，对此深有同感为此编者恳切希望广大读者不仅在工程发生质量通病之后，阅读本书，查找原因，寻求治理方法；更应在工程实践中认真研读，事先采取周密的预防措施，做到未雨绸缪，防患于未然，确保工程质量万无一失 借此第三版出版之际，谨向本书新老读者和出版、发行人员表示诚挚的问候和衷心的感谢1常用建建筑材料料质量指指标1.1 水 泥泥1.1..1 常用水水泥1. 1. 各各龄期强强度不得得低于表表1-11的规定定数值六大品种种水泥不不同强度度等级各各龄期强强度值 表1--1 品 种强度等级级抗压强度度（Mppa）抗折强度度（MPPa）3d28d3d28d硅酸盐水水泥 42.5542.55R52.5552.55R62.5562.55R17.0022.0023.0027.0028.0032.0042.5542.5552.5552.5562.5562.553.54.04.05.05.05.56.56.57.07.08.08.0普通硅酸酸盐水泥泥32.5532.55R42.5542.55R52.5552.55R11.0016.0016.0021.0022.0026.0032.5532.5542.5542.5552.5552.552.53.53.54.04.05.05.55.56.56.57.07.0矿渣硅酸酸盐水泥泥火山灰质质硅酸盐盐水泥粉煤灰硅硅酸盐水水泥32.5532.55R42.5542.55R52.5552.55R10.0015.0015.0019.0021.0023.0032.5532.5542.5542.5552.5552.552.53.53.54.04.04.55.55.56.56.57.07.0复合硅酸酸盐水泥泥32.5532.55R42.5542.55R52.5552.55R11.0016.0016.0021.0022.0026.0032.5532.5542.5542.5552.5552.552.53.53.54.04.05.05.55.56.56.57.07.0注:表中中强度等等级栏中中R表示示早强型型,要求求3d达达到较高高水平。
2.各项项技术要要求应符符合表11-2的的规定 六大品种种水泥技技术要求求表1--2水泥品种种不溶物烧失量氧化镁三氧化硫硫细度凝结时间间安定性((沸煮法法)不超过（%）不大于（%）不超过（%）不超过（%）不超过(%)初凝终凝不早于（minn）不迟于（h）硅酸盐水水泥Ⅰ型0.7553.05.03.5比表面积积＞3000㎡//㎏456.5必须合格格Ⅱ型1.5003.5普通硅酸酸盐水泥泥－5.05.03.510.004510必须合格格矿渣硅酸酸盐水泥泥－－5.04.010.004510必须合格格火山灰质质硅酸盐盐水泥－－5.03.510.004510必须合格格粉煤灰硅硅酸盐水水泥－－5.03.510.004510必须合格格复合硅酸酸盐水泥泥－－5.03.510.004510必须合格格注:1..细度为为通过880μm方孔筛的的筛余百百分数 22.氧化化镁、三三氧化硫硫含量为为占水泥泥熟料的的百分数数 33.水泥泥经压蒸蒸安定性性试验合合格，则则熟料中中氧化镁镁的含量量允许放放宽到66.0％％3.主要要性能和和适用范范围参见见表1--3 几种常常用水泥泥的主要要性能和和适用范范围 表1--3水泥品种种主要性能能使用范围围优点缺点适用范围围不适用范范围硅酸盐水水泥（1）快快硬早强强；（2）水水化热高高；（3）耐耐冻性好好（1）耐耐热性较较差；（2）耐耐腐蚀性性较差（1）要要求快硬硬早强的的工程；；（2）配配制高强强度等级级混凝土土（1）大大体积混混凝土；；（2）受受化学侵侵蚀的工工程普通硅酸酸盐水泥泥（1）早早强；（2）水水化热较较高；（3）耐耐冻性较较好（1）耐耐热性较较差；（2）耐耐腐蚀性性较差（1）一一般土建建工程中中混凝土土及预应应力钢筋筋混凝土土结构，包包括受反反复冰冻冻作用结结构以及及高强度度等级混混凝土；；（2）配配制建筑筑砂浆（1）大大体积混混凝土；；（2）受受化学侵侵蚀的工工程矿渣硅酸酸盐水泥泥（1）早早期强度度低，后后期强度度增长较较快；（2）水水化热较较低；（3）耐耐热性较较好；（4）抗抗硫酸盐盐类侵蚀蚀和抗水水性较好好（1）抗抗冻性较较差；（2）干干燥收缩缩较大（1）适适用于大大体积混混凝土；；（2）配配制耐热热混凝土土；（3）蒸蒸汽养护护构件；；（4）一一般地上上地下和和水中的的混凝土土构筑物物等；（5）配配制建筑筑砂浆（1）早早期要求求强度较较高的工工程；（2）严严寒地区区并在水水位升降降部位的的结构火山灰质质硅酸水水泥（1）早早期强度度低，后后期强度度增长较较快；（2）水水化热较较低；（3）耐耐热性较较好；（4）抗抗硫酸盐盐类侵蚀蚀和抗水水性较好好（1）抗抗冻性较较差；（2）干干燥收缩缩较大；；（3）耐耐热性较较差（1）大大体积混混凝土工工程；（2）有有抗渗要要求的混混凝土；；（3）蒸蒸汽养护护构件；；（4）一一般混凝凝土工程程（1）早早期要求求较高的的混凝土土工程；；（2）严严寒地区区并在水水位升降降部位的的结构；；（3）干干燥环境境下的混混凝土；；（4）有有耐磨要要求的混混凝土；；续表水泥品种种主要性能能使用范围围优点缺点适用范围围不适用范范围粉煤灰硅硅酸盐水水泥除干燥收收缩较小小外，其其他同火火山灰质质硅酸盐盐水泥除抗碳化化能力较较差外，其其他同火火山灰质质硅酸盐盐水泥一般混凝凝土工程程有抗碳化化要求的的混凝土土工程，其其他同火火山灰质质硅酸盐盐水泥 1.1..2几种种特种水水泥1． 1．各龄龄期强度度不得低低于表11-4规规定数值值。
几种特特种水泥泥不同标标号各龄龄期强度度值 表1--4标 号强度（MPaa）抗硫酸盐盐硅酸盐盐水泥白色硅酸酸盐水泥泥高铝水泥泥快硬硅酸酸盐水泥泥3d28d3d7d28d1d3d1d3d325抗压抗折 14.002.520.553.532.555.5 153.532.555.0375抗压抗折 174.037.556.0425抗压抗折16.003.542.556.518.003.526.554.542.556.5364.042.554.5194.542.556.4525抗压抗折22.004.052.557.023.004.033.555.552.557.0465.052.555.5 625抗压抗折 28.005.042.006.06.58.0566.062.556.5 725抗压抗折 667.072.557.5 注：1..快硬硅硅酸盐水水泥使用用单位如如要求77d及228d龄龄期的数数据，则则应进行行试验，试试验结果果仅作参参考，但但后一龄龄期的强强度必须高于前前一龄期期的强度度 2.高高铝水泥泥28dd强度应应予测定定，其实实测值不不得低于于同标号号的3dd指标。
2.各项项技术要要求应符符合表11-5的的规定 几几种特种种水泥技技术要求求 表1--5水泥品种种三氧化硫硫（％）氧化镁（％）安定性细度化表面积（％）游离石灰灰含量（％）凝结时间间烧失量（％）初凝（minn）终凝（h）抗硫酸盐盐硅酸盐水水泥＜2.55＜5.00沸煮法合 格格280㎡㎡/㎏＜1.00＞45＜10＜3.00白色硅酸酸盐水泥＜3.55＜4.55沸煮法合 格格0.088㎜方孔孔筛筛余余＜100 ＞45＜12 快硬硅酸酸盐水泥泥＜4.00＜5.00沸煮法合 格格0.088㎜方孔孔筛筛余余＜100 ＞40＜10 SiO22≤10％％Fe2OO3≤3％沸煮法合 格格0.088㎜方孔孔筛筛余余＜100 ＞40＜10 注：快硬硬硅酸盐盐水泥氧氧化镁含含量如经经压蒸安安定性试试验合格格，允许许放宽到到6.00％1.2 建建筑用石石、砂1.2..1砌体体用石材材1. 1. 常见天然石材主要技术性能 表1-6天然石材材（1） （1） 常常见天然然石材的的主要技技术性能能可参石材名称表观密度（㎏/m3）抗压强度花岗岩石灰岩砂 岩26001800～26002400～2600120～25010～10040～250 照表 11-6。
2） （2） 石石砌体所所用的石石材应符符合设计计规定的强度度等级和和岩种，并并应质地地坚实，无无风化、剥剥落和裂裂纹3） （3） 当当设计对对石料强强度无具具体要求求时，抗压压强度可可参照以以下数值值：毛石、毛毛料石 30MMPa注：石灰岩的耐热、耐酸性较差，故高温及含有大量碳酸气或酸性废水的构筑物不宜使用粗料石、半半细料石石、细料料石 40MMPa2. 卵石 卵石规格格应基本本一致，并并应无脱脱层、料石表面加工质量要求 表1-7蜂窝，外外形应呈呈扁平状状呈圆圆球状、针针种类外露面及相接周边的表面凹入深度不大于（㎜）叠砌面和接砌面的表面凹入深度不大于（㎜）细 料 石半细料石粗 料 石毛 料 石21020稍加修整10152025 状、薄片片状及表表面特别别光滑者者不得使使用3. 毛石毛石砌体体所用的的毛石，包包括乱毛毛石和平毛石，其其外形应应呈块状状，中部部厚度不不宜小于155㎝（砌砌挡土墙墙的毛石石，中部部厚度不小于220㎝）。
注：乱毛毛石系指指形状不不规则的的石块；；平毛石系指形形状不规规则，但但有两个个平面大大致平行行的石块4. 4. 料石（1） （1） 料石石表面的的加工，应应符合表表1-77 注：1.相接周边的表面系指叠砌面、接砌面与外露面相接处2～3㎝范围内的部分 2. 有装饰层的料石表面，其加工应符合装饰施工的要求 3. 当设计对外露面有特殊要求时，应按设计要求加工 的要求2） （2） 各种种砌筑用用料石的的宽度、厚厚度均不宜小于于20㎝㎝；长度度不宜大大于厚度度的4倍倍料石规格格尺寸的的加工允允许偏差差符合表表1-88要求料石规格尺寸加工允许偏差 表1-8 种类宽、厚度度（㎜）长度（㎜）细料石、半半细料石石粗料石毛料石±3±5±10±5±7±15 1.2..2 混凝土土用石子子 11.混凝凝土用石石子的技技术要求求见表11-9 注：如设计有特殊要求，应按设计要求加工混凝土用石子的技术要求 表1-9 项 目指 标Ⅰ类Ⅱ类Ⅲ类颗粒级配应符合表1-10规定针片状颗粒含量（按重量计），％＜15＜20＜25 续表项目指标Ⅰ类Ⅱ类Ⅲ类泥、粘土土块含量量（按重重量计），％％泥＜0.55＜1.00＜1.55粘土块0＜0.55＜0.77针片状颗颗粒按重重量计((％)＜5＜15＜25有害物质质含量（％％）（不应混混有草根根、树枝枝、树叶叶、塑料料品、煤煤块、炉炉渣等）硫化物与与硫酸盐盐（以SSO3重量计计）＜0.55＜1.00＜1.00有机物合格合格合格坚固性：：在饱和和硫酸钠钠溶液中中经5次循环环浸渍后，其其重量损损失（％％）＜5＜8＜12强度抗压强度度采用直径径和高均均为500㎜的圆圆柱体或或长、宽宽、高均均为500㎜的立立方体岩岩石样品品进行试试验，在在水饱和和状态下下，其抗抗压强度度应不小小于455MPaa，其极极限抗压压强度与与所浇注注混凝土土强度之之比不应应小于11.5倍倍。
压碎值（％％）不大于碎石102030卵石121616表观密度度(g//cm33)＞2.55松散堆积积密度（㎏㎏/m33）＞13550空隙率（%%）＜47碱-骨料料反应经碱-骨骨料反应应试验后后，由石石子制备备的试件件无裂缝缝、酥裂裂、硅胶胶体外溢溢等现象象，试件件养护66个月龄龄期的膨膨胀率值值应小于于0.11%注：Ⅰ类类宜用于于强度等等级大于于C600的混凝凝土；ⅡⅡ类宜用用于强度度等级CC30～～C600及抗冻冻、抗渗渗或其他他要求的的混凝土土；Ⅲ类宜用于强度度等级小小于C330的混混凝土针针状颗粒粒定义：：颗粒枨枨度大于于该颗粒粒级平均均粒径的的2.44倍；片片状颗粒粒定义；；厚度小小于该粒粒级平均粒粒径的00.4倍倍2.石子子的颗粒粒级配标标准应符符合表11-100要求卵石、碎碎石的颗颗粒级配配标准表表1-110级配情况公称粒径累计筛余余，按重重量计（%%）筛孔尺寸寸（方孔孔筛）（㎜㎜）2.3664.7559.50016.0019.00026.5531.5537.5553637590连续粒级5～10095～110080～11000～1550 5～16695～110085～110030～6600～1000 5～20095～110090～110040～880－0～1000 5～25595～110090～1100－30～770－0～50 5～311.595～110090～110070～990－15～445－0～50 5～400－95～110075～990－30～665－－0～50 单粒粒级10～220 95～110085～1100 0～1550 16～331.55 95～1100 85～1100 0～1000 20～440 95～1100 80～1100 0～1000 31.55～633 95～1100 75～110045～775 0～1000 40～880 95～1100 70～1100 30～6600～1000注：1..公称粒粒级的上上限为该该粒级的的最大粒粒径。
2.单粒粒级一般般用于组组合成具具有要求求级配的的连续粒粒级，也也可与连连续粒级级的碎石石或卵石石混合使使用，以以改善它它们的级级配或配配成较大粒粒度的连连续粒级级3.根据据混凝土土工程和和资源的的具体情情况，进进行综合合技术经经济分析析后，在在特殊情情况下允允许直接接采用单单粒级，但但必须避避免混凝土发发生离析析 1.22.3 轻集集料1. 1. 不不同密度度等级的的轻粗集集料的筒筒压强度度应不低低于表11-111的规定定 轻粗集集料筒压压强度 表11-111 轻集料品品种密度等级级筒压强度度（MPPa）轻集料品品种密度等级级筒压强度度（MPPa）优等品一等品合格品优等品一等品合格品粘土陶粒粒页岩陶粒粒粉煤灰陶陶粒2000.30.2浮 石石火山渣煤 渣渣600—1.00.83000.70.5700—1.21.04001.31.0800—1.51.25002.01.5900—1.81.56003.02.0自燃煤矸矸石膨胀矿渣渣珠900—3.53.07004.03.010000—4.03.58005.04.010000—4.54.09006.05.02. 2. 不不同密度度等级轻轻粗集料料的吸水水率应不不大于表表1-112的规规定。
轻粗粗集料的的吸水率率 表表1-112类 别轻集料品品种密度等级级吸水率（%%）类别轻集料品品种密度等级级吸水率（%%）超轻集料料粘土陶粒粒页岩陶粒粒粉煤灰陶陶粒20030普通轻集集料煤渣600～～90001030025自燃煤矸矸石600～～90001040020膨胀矿渣渣珠900～～110001550015天然轻集集料－不作规定定普通轻集集料粘土陶粒粒页岩陶粒粒600～～900010高强轻集集料粘土陶粒粒页岩陶粒粒600～～90008粉煤灰陶陶粒600～～900022粉煤灰陶陶粒600～～900015注：人造造轻粗集集料和工工业废料料轻粗集集料的软软化系数数应不小小于0..8；天天然轻粗粗集料的的软化系系数应不不小于00.73. 3. 轻轻集料有有害物质质含量应应符合表表1-113 的的规定 有害害物质含含量 表11-133 项目名称称质量指标标备注煮沸质量量损失（%%）≤5 烧失量((%)≤5天然轻集集料不作作规定；；用于无无筋混凝凝土的煤煤渣允许许达200硫化物和和硫酸盐盐含量((按SOO3计，%%)≤1.00用于无筋筋混凝土土的自燃燃煤矸石石允许含含量≤1.55含泥量（%%）≤3结构用轻轻集料≤≤2；不不允许含含有粘土土块有机物含含量不深于标标准色 放射性比比活度符合GBB91996规定定煤渣、自自燃煤矸矸石应符符合GBB67663的规规定1.2..4 建筑用用砂1.建筑筑用砂的的技术要要求见表表1-114。
2.砂子子的颗粒粒级配标标准应符符合表11-155要求1.2..4 建筑用用砂1.建筑筑用砂的的技术要要求见表表1-1142.砂子子的颗粒粒级配标标准应符符合表11-155要求 建筑用用砂的技技术要求求 表1--14项目指标Ⅰ类Ⅱ类Ⅲ类颗粒级配配应符合表表1-115规定定泥和粘土土块含量量（%）泥＜1.00＜3.00＜5.00粘土块0＜1.00＜2.00有害物质质含量（%%）以重重量计不不大于（不应混混有草根根、树叶叶、树枝枝、塑料料品、煤煤块、炉炉渣等）云母＜1.00＜2.00＜2.00轻物质＜1.00＜1.00＜1.00硫化物与与硫酸盐盐（以SSO3计）＜0.55＜0.55＜0.55有机物（比比色法）合 格合 格合 格氯化物（以以氯离子子计）＜0.001＜0.002＜0.006坚固性：：在硫酸酸钠饱和和溶液中中经5次次循环浸浸渍后，其其重量损损失（%%）不大大于8810单级最大大压碎指指标（%%）＜20＜25＜30表观密度度 （gg/cmm3）＞2.55松散堆积积密度 （㎏㎏/ mm3）＞13550空隙率 （%%）＜47碱-骨料料反应经碱-骨骨料反应应试验后后，由砂砂制备的的试件无无裂缝、酥酥裂、胶胶体外溢溢等现象象，试件件养护66个月龄龄期的膨膨胀率值值应小于于0.11%注：Ⅰ类类宜用于于强度等等级大于于C600的混凝凝土；ⅡⅡ类宜用用于强度度等级CC30～～C600及抗冻冻、抗渗渗或其他他要求的的混凝土土；Ⅲ类宜用用于强度度等级小小于C330的混混凝土和和建筑砂砂浆。
建筑用砂砂的颗粒粒级配标标准表1-115方筛孔（㎜㎜）累计筛余余（%）方筛孔（μm）累计筛余余（%）1级配区区2级配区区3级配区区1级配区区2级配区区3级配区区9.50000060085～77170～44140～1164.75510～0010～0010～0030095～88092～77085～5552.36635～5525～0015～00100100～～90100～～90100～～901.18865～33550～11025～00注：砂的的实际颗颗粒级配配与表中中所列数数字相比比，除44.755㎜和6600μμm筛档档外，可可以允许许略有超超出分界界线，但但总量应应小于55%1.3 石灰灰、石膏膏1.3..1建筑筑用石灰灰1. 1. 建建筑生石石灰的技技术指标标见表11-166 建筑生生石灰的的技术指指标 表1--16项目钙质生石石灰镁质生石石灰优等品一等品合格品优等品一等品合格品CaO++MgOO含量（%%）不小小于未消消化残渣渣含量（55㎜圆孔孔筛余）（%%）不大大于COO2（%）不不大于产浆量（LL/㎏）不不小于90552.8851072.3801592.085562.8801082.37515102.0注：钙质质生石灰灰氧化镁镁含量≤≤5%，镁镁质生石石灰氧化化镁含量量＞5%%。
2．建筑筑生石灰灰粉的技技术指标标见表11-177建筑生石石灰粉的的技术指指标表1-117项目钙质生石石灰粉镁质生石石灰粉优等品一等品合格品优等品一等品合格品CaO++MgOO含量（%%）不小小于858075807570CO2含含量（%%）不大大于791181012细度0.9㎜㎜筛的筛筛余（%%） 不大于于0.1225㎜筛筛的筛余余（%） 不大大于0.27.00.512.001.518.000.27.00.512.001.518.003.建筑筑消石灰灰粉的技技术指标标见表11-188 建筑消消石灰粉粉的技术术指标 表1--18项目钙质消石石灰粉镁质消石石灰粉白云石消消石灰粉粉优等品一等品合格品优等品一等品合格品优等品一等品合格品CaO++MgOO含量（%%） 不小于于游离子（%%）体积安定定性700.4～～2合格650.4～～2合格600.4～～2－650.4～～2合格600.4～～2合格550.4～～2－650.4～～2合格600.4～～2合格550.4～～2－细度0.9㎜㎜筛的筛筛余（%%） 不大于于0.1225㎜筛筛的筛余余（%） 不大大于030100.515030100.515030100.515 1.3..2 建筑用用石膏1. 1. 建建筑石膏膏技术要要求见表表1-119。
建筑石膏膏的技术术指标 表11-199项目优等品一等品合格品抗折强度度（MPPa）抗压强度度（MPPa）2.54.92.13.91.82.9细度0.2㎜㎜方孔筛筛，筛余余（%）不不大于5.010.0015.00凝结时间间（miin）初凝 不小小于终凝 不大大于6306306302. 2. 粉粉刷石膏膏的技术术要求见见表1--20 粉粉刷石膏膏的技术术指标 表11-200项目指 标优等品一等品合格品细度面层粉刷刷石膏2.5㎜㎜方孔筛筛筛余00.2㎜㎜方孔筛筛筛余40底层和保保温层粉粉刷石膏膏2.5㎜㎜方孔筛筛筛余－0.2㎜㎜方孔筛筛筛余凝结时间间（h）初凝≥1终凝≤8抗压强度度（MPPa）面层粉刷刷石膏5.03.52.5底层粉刷刷石膏4.03.02.0保温层粉粉刷石膏膏2.51.01.0抗折强度度（MPPa）面层粉刷刷石膏3.02.01.0底层粉刷刷石膏2.51.50.8保温层粉粉刷石膏膏1.50.60.6保温层粉粉刷石膏膏的体积积密度((㎏/mm3)≤6000 1.4 混混凝土外外加剂1.4..1 减水剂剂 1. 1. 普普通减水水剂品名名和技术术性能参参见表11-211。
普通减水水剂品名名和性能能参考 表11-211品名主要成分分及技术术指标混凝土性性能掺加量（%%0木质素磺磺酸钠主要成分分纸浆废废液减水率110%～～15%%；288d强度度提高110%～～20%%；坍落落度增大大1000～1550㎜0.2～～0.33MY型减减水剂主要成分分木钙衍衍生物，ppH8～～9，粉粉状减水率99%～112%；；3d及及28dd强度提提高155%；引引气量33%～44%0.2～～0.33GF-GG型减水水剂主要成分分木质素素磺酸镁镁减水率88%；33d及228d强强度提高高12%%0.4FDN高高效减水水剂主要成分分β-萘磺酸酸甲醛缩缩合物,,棕黄色色粉状物物,pHH7～9,表面面张力771.11×10-55N,水泥泥净浆流流动度为为2400㎜减水率116%～～25%%；3dd强度提提高500%～660%；；28dd强度提提高200%～330%；；节约水水泥100%～115%；；不锈蚀蚀钢筋0.2～～0.775UNF高高效减水水剂主要成分分β-萘磺酸酸盐,褐色粉粉状物,, pHH7～9,表面面张力770～771×10-55N,水泥泥净浆流流动度2220㎜㎜,硫酸钠钠含量≤≤30%%减水率115%～～20%%；3dd强度提提高500%～770%；；28dd强度提提高166%～330%；；节约水水泥100%～115%；；不锈蚀蚀钢筋;;适用于于混凝土土蒸养工工艺0.5～～1.00NF高效效减水剂剂主要成分分β-萘磺酸酸盐,褐色粉粉状物,, pHH11～～12,,表面张张力711.3××10-55N,水泥泥净浆流流动度2250㎜㎜,硫酸钠钠含量≤≤30%%减水率110%～～20%%；3dd强度提提高500%～660%；；28dd强度提提高155%～550%；；节约水水泥＞110%；；不锈蚀蚀钢筋0.5～～1.55N型减水水剂主要成分分次甲基基多萘磺磺酸钠,, pHH7～10,,水泥净净浆流动动度≥2000㎜,硫酸钠钠含量≤≤25%%减水率116%；；3d强强度提高高50%%；288d强度度提高115%～～30%%0.5～～0.77HM型减减水剂主要成分分碱木素素，pHH9～10，表表面张力力61..3×10-55N减水率55%～88%；33d及228d强强度提高高11%%；节约约水泥55%0.2～～0.33糖蜜减水水剂废蜜减水率77%～111%；；28dd强度提提高100%～220%；；坍落度度增大440～660㎜0.2～～0.33AF高效效减水剂剂主要成分分次甲基基多环芳芳烃磺酸酸钠减水率110%～～20%%；1～～3d强强度提高高50%%～1000%；；7d强强度超过过基准228d的的强度；；抗渗和和抗碳化化性能好好0.5～～1.222. 2. 早早强型减减水剂品品名和技技术性能能参见表表1-222。
早强型型减水剂剂品名和和性能参参考 表表1-222品名主要成分分及技术术指标混凝土性性能掺加量（%%）金陵1号号减水剂剂主要成分分萘磺酸酸盐、硫硫酸钠，ppH7～～8，粉粉状，449000孔筛余余＜200%减水率110%～～16%%；3dd强度提提高400%～770%，228d强强度提高高10%%～500%1.0～～1.55FDN--S主要成分分硫酸钠钠、萘磺磺酸盐，黄黄棕色粉粉状物减水率114%；；3d混混凝土强强度提高高30%%～800%0.2～～1.00UNF--4主要成分分硫酸钠钠、萘磺磺酸盐，粉粉状物减水率110%～～15%%；3dd混凝土土强度提提高700%1～2..5JM2早早强高效效减水剂剂主要成分分甲基萘萘磺酸、钠钠盐、甲甲醛缩合合物，粉粉状物减水率115%；；3d强强度可达达到设计计强度550%～～70%%，7dd可达到到设计强强度600%～880%，228d强强度提高高20%%；节约约水泥112%1～2 品名主要成分分及技术术指标混凝土性性能掺加量（%%）HL-3302型型早强减减水剂糖钙复合合剂减水率55%～88%；33d强度度提高330%～～60%%，288d强度度提高110%；；节约水水泥8%%～100%1.5～～2S型主要成分分AF、硫硫酸钠等等；粉状状物减水率115%；；1～33d混凝凝土强度度提高550%～～1000%2～3JZS主要成分分糖钙、硫硫酸钠，粉粉状物，00.088㎜筛余余＜100%减水率88%；33d混凝凝土强度度提高550%～～80%%2.5～～33F主要成分分木钙、硫硫酸钠固固体，449000孔筛余余＜122%减水率88%；33d混凝凝土强度度提高550%～～80%%23.缓凝凝型减水水剂品名名和技术术性能参参见表11-233。
缓凝型减减水剂品品名和性性能参考考表1-223品名主要成分分及技术术指标混凝土性性能掺加量（%%）DH4缓缓凝增塑塑高效减减水剂主要成分分萘磺酸酸盐等，ppH9～～11，粉粉剂，表表面张力力62～～68××10-55N减水率117%，或或增大坍坍落度1150～～2000㎜；33d强度度提高330%，228d强强度提高高25%%；气温温30℃时，缓缓凝4～～7h0.5HL-2202缓缓凝高效效减水剂剂主要成分分木钙及及萘磺酸酸盐，粉粉剂减水率110%～～25%%，或增增大坍落落度3倍倍；3dd强度提提高200%～880%，228d强强度提高高15%%～500%1.5～～2.00糖蜜减水水剂（缓缓凝型）主要成分分糖蜜，棕棕黄色粉粉状物，水水不溶物物＜5%%，pHH≥13，净净凝流动动度较基基准高225%初凝延缓缓1200minn，提高高坍落度度1倍数数；减水水率7%%～100%，33d强度度提高225%，228强度度提高220%；；降低干干缩155%，提提高抗渗渗1倍0.1～～0.22HL4001表面面缓凝剂剂主要成分分磷酸钠钠等，液液态，在在+2℃以上使使用涂于模板板表面，33d内拆拆模，混混凝土表表面3～～5㎜砂砂浆可剥剥离；不不降低混混凝土强强度；不不锈蚀钢钢筋0.255～3ST缓凝凝减水剂剂主要成分分糖钙，ppH122～133，表面面张力669～771×10-55N，含含固量443%～～45%%减水率66%～111%（砂砂浆为55%～77%）；；28dd强度提提高155%～225%；；节约水水泥5%%～100%；常常温下缓缓凝2～～4h0.2～～0.33FDN--1000缓凝减减水剂主要成分分β萘磺酸酸、甲醛醛高缩合合物、钠钠盐等复复合型减水率≥≥10%%；初凝凝延缓11～3hh；3dd、7dd强度提提高100%～330%，228d强强度提高高10%%0.255FDN--4400缓凝减减水剂主要成分分β萘磺酸酸、甲醛醛高缩合合物、钠钠盐复合合型减水率114%；；初凝延延缓0..5～22h；33d强度度提高330%～～50%%，288d强度度提高220%0.44.引气气型减水水剂品名名和技术术性能见见表1--24。
引气型型减水剂剂品名和和性能参参考 表1--24品 名名主要成分分及技术术指标混凝土性性能掺加量（%%）HB复合合引气减减水剂主要成分分木质素素及松香香酸钠液液体减水率110%；；28dd强度提提高100%～220%；；节约水水泥100%～115%；；用作砂砂浆外加加剂可节节约白灰灰30%%～500%，或或水泥220%～～40%%；在混混合砂浆浆中可节节约全部部白灰0.155～0..25 品 名主要万分分及技术术指标混凝土性性能掺加量（%%）DH5引引气缓凝凝减力剂剂主要成分分羟基塑塑化物，粉粉剂，表表面张力力60～～65××10-55N，ppH100～122A型缓凝凝6h，BB型缓凝凝3h；；28dd强度提提高200%～330%；；减水率率10%%～155%0.100～0..25YJ-11型引气气减水剂剂 减水率110%以以上；含含气量33.5%%～5..5%；；3d强强度提高高15%%，288d强度度提高110%；；收缩率率比≤1200%，对对钢筋无无锈蚀0.011～0..05SM-11多功能能粉末引引气剂无机化合合物含气量33%～55%，抗抗压强度度不降低低0.6～～0.88SM-22引气剂剂 含气量33%～55%；强强茺提高高5%～～10%%0.1～～0.55 1.4..2 常常用早强强剂1. 1. 氯氯盐早强强剂的技技术性能能见表11-255。
氯盐早强强剂性能能要求 表1--25品 名技术指标标混凝土性性能掺加量（%%）氯化钙CCaCll2CaCll2≥96%%H2O≤≤3镁及碱金金属≤1%水不溶物物≤0.55因本品加加速钢筋筋锈蚀，故故应注意意将混凝凝土捣实实，保护护层有足足够厚度度，用亚亚硝酸钠钠作阻锈锈剂钢筋混凝凝土＜11%；素素混凝土土＜3%%氯化钠NNaCll白色晶体体NaCll≥95%%相对密度度=2..1655水中最大大溶解度度为0..3㎏//L冰点-221.22℃单掺时早早强增长长不明显显，与CCaCll2复合为为1：22复盐使使用时，掺掺量不超超过混凝凝土用水水量100% 2. 2. 亚亚硝酸钠钠质量指指标见表表1-226亚硝酸钠钠质量指指标 表1--26指 标标 名名 称称指 标指 标标 名名 称称指 标一级二级一级二级亚硝酸钠钠（以干干基计）（%%）不小小于硝酸钠（NNaNOO3）(以以干基计计)（%%）不大大于99.000.90098.001.9水分（%%）不大大于水不溶物物（以干干基计）（%%）不大大于2.00.0552.50.1003. 3. 硫硫代硫酸酸钠质量量指标见见表1--27。
硫代硫酸酸钠质量量指标 表1--27指 标标 名名 称称指标一级二级硫代硫酸酸钠含量量（%）不不大于水不溶物物含量（%%）不大大于硫化物（以以S计）含含量（%%）不大大于铁（以FFe计）含含量（%%）不大大于粒 度 990.0110.00010.000150粒以以下/gg980.0330.00030.000350粒以以下/gg4. 无无水硫酸酸钠质量量指标无水硫酸酸钠质量量指标 表表1-228指 标标 名名 称称指 标一级二级三级四级五级硫酸钠含含量（以以Na22SO4计）（%%）不小小于水不溶物物（%）不不大于钙镁总量量（以MMg计）（%%）不大大于氯化物（以以Cl计计）（%%）不大大于铁（以FFe计）（%%）不大大于水分（%%）不大大于pH值筛余物（%%）不大大于990.0550.155－0.00020.2006～810（660目）970.1000.300－0.00050.5006～80（200目）2（400目）951.00.4000.1000.022－－－902.00.5001.5－－－－853.00.7002.0－－－－5. 有有机胺类类及复合合早强剂剂的技术术性能参参见表11-299。
有机胺类类及复合合早强剂剂的品名名和性能能参考 表1--29品 名技 术 指 标标混凝土性性能掺加量（%%）三乙醇胺胺N（CC2H4OH）22略有胺臭臭味的淡淡黄色或或无色稠稠液，浓浓厚可达达95%%，弱碱碱性；含含水率＜＜0.55；相对对密度11.122～1..13；；溶于水水，在空空气中颜颜色变深深单独使用用使混凝凝土增强强3%～～6%，略略有缓凝凝，超掺掺则剧烈烈降低强强度；复复合其他他早强剂剂效果好好0.022～0..05三异丙醇醇胺三异丙醇醇胺含量量≥75%%,其余余为一、二二、三异异丙胺，碱碱性淡黄黄色稠液液，温度度低于112℃为白色色脂状物物；相对对密度00.999～1..0199显著提高高28dd强度，但但早强效效果较差差0.022～0..1HZ-11早强剂剂木质素磺磺酸钙化化学改性性，灰色色粉末减水率55%～110%；；冻融强强茺损失失减小到到25%%；低温温增强效效果好；；3d强强度提高高1200%～1160%%；288d强度度提高550%～～75%%；可用用于蒸汽汽养护2.5～～5H-2早早强剂主要成分分硫酸钠钠、铬渣渣，固体体粉末，ppH7..5～88.5；；1200目筛筛筛余≤10%%3～7dd强度提提高800%；缩缩短混凝凝土强度度达到770%设设计强度度的时间间；缩短短蒸养周周期2～3慕湖牌MMNC--A型混混凝土早早强剂 减水率≥≥8%；；5d强强度可达达到设计计强度770%以以上1.5NC（乙乙）型混混凝土早早强剂主要成分分糖钙、硫硫酸钠粉粉剂，449000孔筛筛筛余≤15%%稍具缓凝凝性；228d强强度提高高20%%；减水水率6%%；提高高抗冻、抗抗渗性；；严寒环环境使用用，早强强发展慢慢，但恢恢复常温温后强度度正常发发展；可可用于蒸蒸养制品品1.5～～8硫酸钠复复合早强强剂主要成分分硫酸钠钠粉剂常温下强强度达设设计强度度70%%的养护护时间缩缩短1//2；11d强度度提高1150%%～2000%，33d强度度提高440%～～1000%，228d强强度提高高10%%～155%。
