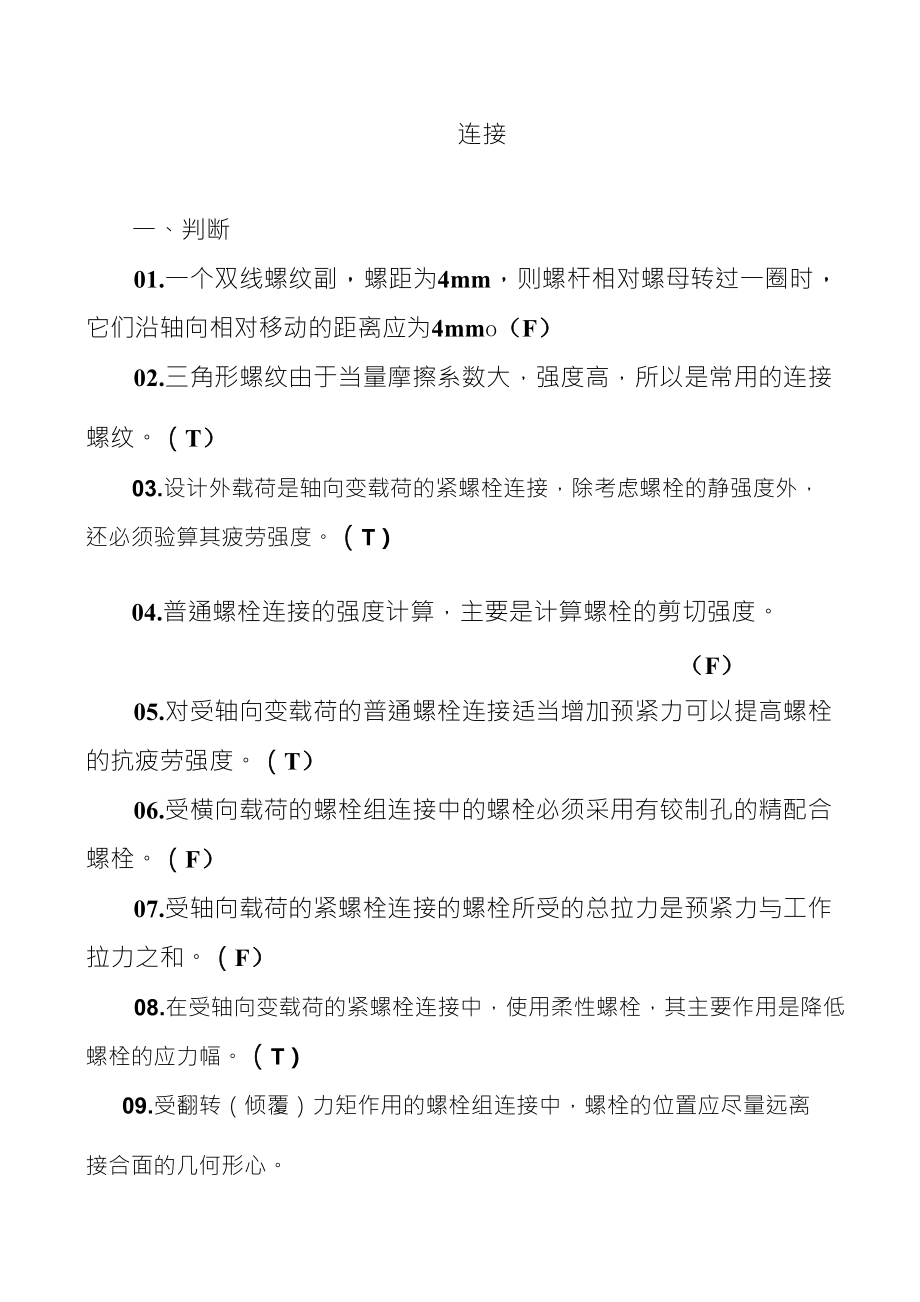

连接一、判断01.一个双线螺纹副，螺距为4mm，则螺杆相对螺母转过一圈时，它们沿轴向相对移动的距离应为4mmo（F）02.三角形螺纹由于当量摩擦系数大，强度高，所以是常用的连接螺纹T）03.设计外载荷是轴向变载荷的紧螺栓连接，除考虑螺栓的静强度外，还必须验算其疲劳强度T）04.普通螺栓连接的强度计算，主要是计算螺栓的剪切强度F）05.对受轴向变载荷的普通螺栓连接适当增加预紧力可以提高螺栓的抗疲劳强度T）06.受横向载荷的螺栓组连接中的螺栓必须采用有铰制孔的精配合螺栓F）07.受轴向载荷的紧螺栓连接的螺栓所受的总拉力是预紧力与工作拉力之和F）08.在受轴向变载荷的紧螺栓连接中，使用柔性螺栓，其主要作用是降低螺栓的应力幅T）09.受翻转（倾覆）力矩作用的螺栓组连接中，螺栓的位置应尽量远离接合面的几何形心10.在受轴向变载荷的紧螺栓连接结构中，在两个被连接件之间加入橡胶垫片，可以提高螺栓疲劳强度F）二、选择1•常见的连接螺纹是CA・左旋单线B.右旋双线C・右旋单线D・左旋双线2. 相同公称尺寸的三角形细牙螺纹和粗牙螺纹相比，因细牙螺纹的螺距小，小径大，故细牙螺纹的BA・自锁性好，钉杆受拉强度低B.自锁性好，钉杆受拉强度高C・自锁性差，钉杆受拉强度高D・自锁性差，钉杆受拉强度低（强度——指螺纹杆的承载能力。
3・用作调节或阻塞的螺纹，应采用DA・三角形粗牙螺纹B.矩形螺纹C・锯齿形螺纹D・三角形细牙螺纹4・标注螺纹时AA・右旋螺纹不必注明B.左旋螺纹不必注明C.左、右旋螺纹都必须注明D・左、右旋螺纹都不必注明5・连接用的螺母、垫圈的尺寸（型号）是根据螺栓的选用的CA・中径d2B・小径dlC・大径dD・钉杆直径6・管螺纹的公称直径是指DA・螺纹的外径B・螺纹的内径C・螺纹的中径D.管子的内径三、填空1・普通螺栓的公称直径为螺纹径大2・用于薄壁零件连接的螺纹,应采用三角形细牙螺纹3・受单向轴向力的螺旋传动宜采用螺纹锯齿形4・普通三角形螺纹的牙型角为度60€5・常用连接螺纹的旋向为旋右6.图示板A用4个铰制孔用螺栓固定在板B上，受力为F,贝1」4个螺栓中受力最大为3试改正下图中的错误结构（另画出一正确结构图即可）四、简答1. 常用螺纹的主要类型有哪些？其主要用途是什么？常用螺纹的主要类型有普通螺纹、管螺纹、矩形螺纹、梯形螺纹锯齿形螺纹前两种主要用于连接，后三种主要用于传动2. 与粗牙螺纹相比，细牙螺纹有什么特点？公称直径相同时，细牙螺纹的螺距小，因而细牙螺纹小径较大，升角和导程较小，细牙螺纹强度较高，自锁性较好，多应用于薄壁零件，或受变载、冲击及振动的连接中。
3. 管螺纹的公称直径是指什么直径？为什么管子上的螺纹通常采用细牙螺纹或圆锥螺纹？管螺纹的公称直径指管子的通径（内径）管螺纹采用细牙螺纹主要是考虑薄壁管螺纹采用圆锥螺纹主要是保证紧密性，无需填料，密封简单4. 按螺纹的旋向不同，螺纹分为哪几种？如何判别螺旋的旋向？要求各画一简图按螺纹的旋向不同，螺纹分为右螺纹和左螺纹使外螺纹轴线铅垂，观察其螺纹方向，向右向上者为右螺纹，向左向上者为左螺纹简图如下右旋I5. 螺纹连接主要有哪几种类型？试简述其特点及适用场合不要求画图1.）螺栓连接螺栓穿过被连接件的钉孔再用螺母锁紧无需在被连接件上切制螺纹，构造简单，装拆方便，适用于被连接件不是很厚可制通孔的场合2.）螺钉连接不用螺母而将螺钉穿过被连接件之一的通孔，再旋入另一被连接件的螺纹孔中它用于被连接件之一较厚不宜穿通的场合，但这种连接不宜用于经常装拆的地方，以免损坏被连接件的螺纹孔3. ）双头螺柱连接双头螺柱座端穿过被连接件之一的通孔并旋入和紧定在被连接件之一的螺纹孔中，另一端用螺母拧紧用于受结构限制、不能用贯穿螺栓而又常需装拆的场合4. ）紧定螺钉连接将螺钉旋入被连接件之一的螺纹孔中，其末端顶住另一被连接件的表面或顶入相应的坑中以固定两个零件的相互位置，并可传递不大的力或转矩。
五、计算题01.图示某机构上的拉杆端部采用普通螺纹连接已知拉杆所受最大载荷F=16kN,载荷很少变动螺钉和拉杆材料为Q235钢，屈服极限c€240MPa,试确定拉杆螺纹的最小直径（安全系数可取S（S]=1.6）S许用拉应力C]=閉€240/1.6€150MPaS松连接，拉杆螺纹小径d（或d）三节71€"xlf罗二11.654mm1c兀0」兀…15002.图示轴承盖用4个螺钉固定于铸铁箱体上，已知作用于轴承盖上的力Fq=10・4kN,螺钉材料为Q235钢，屈服极限c=240MPa,QS取剩余预紧力F〃为工作拉力的0・4倍，不控制预紧力，取安全系数k」€4,求螺栓所需最小直径Stwr-L-许用拉应力LL罰，440，lOOMPaS个螺钉，=4每个螺钉的工作载荷F=巴黑=5000Nz2剩余预紧力”=…故得螺钉中总拉力Fo，F+F”，2600+1040，3640N按强度条件，螺栓小径4x1・3F4xl.3…3640d（或d）2「］0，，10.021mmic丘」…6003.图示吊钩起重量W=20kN,吊钩材料为Q235,o，400MPa,S起重用，取安全系数「S」，5，试求吊钩螺纹部分所需最小直径。
S400S，80MPa螺栓受拉力F=W=20kN按强度条件，螺栓小径d（或d）三舊，4…20000，17.841mm1c兀「o」兀…80以下作业1.图示一铸铁吊架用两只普通螺栓固定在梁上吊架承受的载荷Fq=1000ON,螺栓材料为5.8级，Q235,aS=400MPa,安装时不控制预紧力，取安全系数k］，4，取剩余预紧力SS为工作拉力的0.4倍，试确定螺栓所需最小直径许用拉应力匚］，^!订，-00，100MPaS2个螺栓，耳，每个螺栓的工作载荷F，眾，10000，5000Nz2剩余预紧力F1=0.4F=0.4X5000=2000N故得螺钉中总拉力F2=F+F1=5000+2000=7000N按强度条件，螺栓小径d（或d）三4xl「3f,4„1.3„7000,10.764mmic…蛙」…x1002•如图所示的螺栓组联接，已知外载荷F=5KN，各有关几何尺寸如图所示试计算受力最大螺栓所受的横向工作载荷Fsmaxsmax解：(1)将F向螺栓组形心平移，同时得转矩TT=500XF=5X105X500=2.5X106(N)在F作用下，各螺栓所受横向力为F产-€兰巴！€1250(N)s1z4在T作用下，各螺栓所受横向力也相等，为F_rT_T_2.5x106Fs2_证_47_4x802,802=55243(N)显然，1、2两螺栓所受的横向力最大，为F_F2+F2„2FFco念_125餌552.42-2x125X)552.4xcoS35smaxs1s2s1s2_646(9N)3.气缸盖联接结构如图所示，气缸内径D=250mm，为保证气密性要求采用12个M18的螺栓，螺纹内径15.294mm、中径16.376mm，许用拉应力G]=120MPa，取剩余预紧力为工螺栓总拉力F作拉力的1.5倍，求气缸所能承受的最大压强(取计算直径dc=d1)。
01残余预紧力F〃_15F，F为螺栓工作拉力F_F〃+F_15F+F_2.5F，F_F/2.500Fw42.5x1.3）_x兀xd2/1311_120x兀x152942/13_6783N汽缸压力为pp_（nxFx4）/（兀xD2）W12x6783x4/（兀x2502）_1.658MPa。
