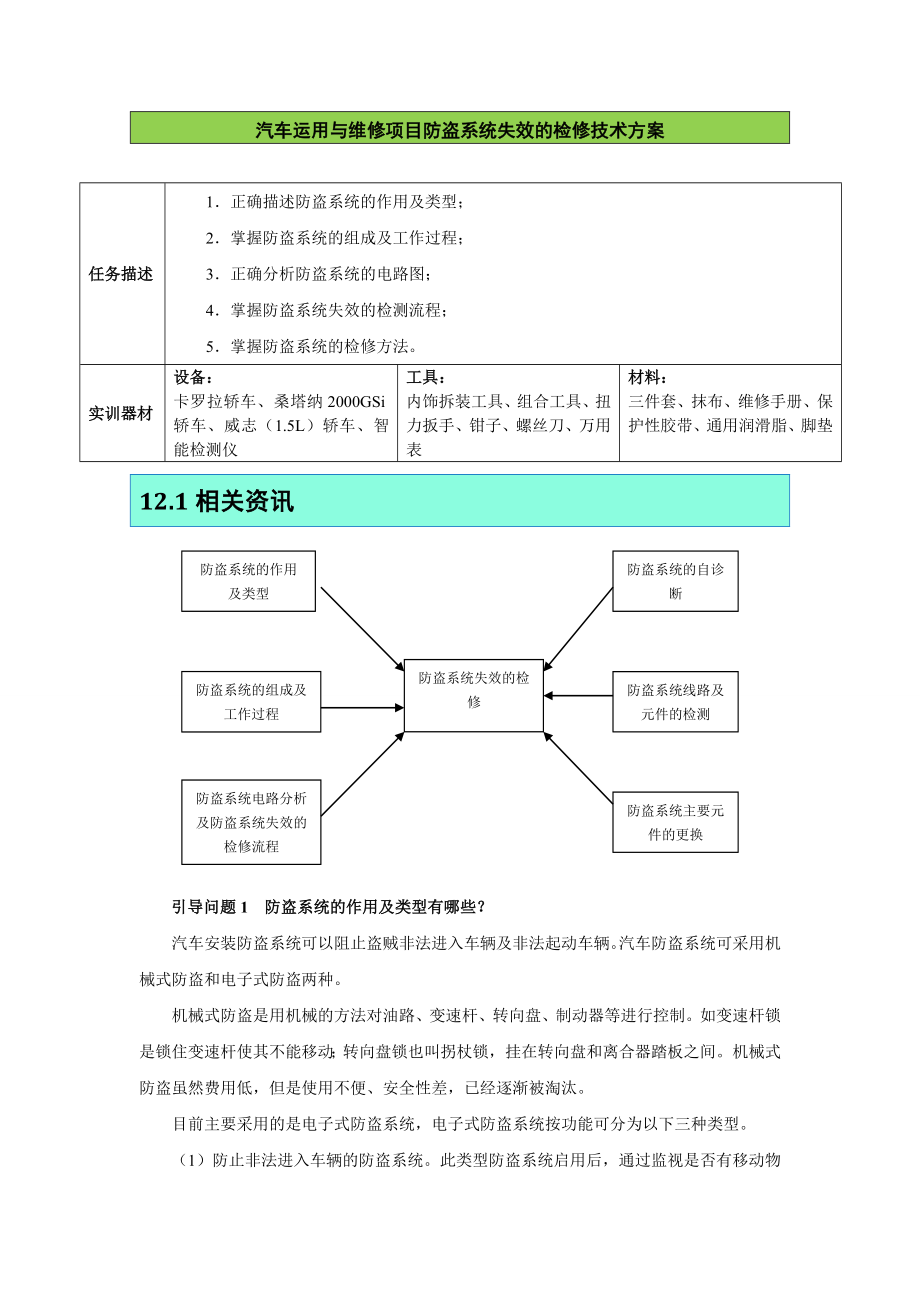

汽车运用与维修项目防盗系统失效的检修技术方案任务描述1．正确描述防盗系统的作用及类型；2．掌握防盗系统的组成及工作过程；3．正确分析防盗系统的电路图；4．掌握防盗系统失效的检测流程；5．掌握防盗系统的检修方法实训器材设备：卡罗拉轿车、桑塔纳2000GSi轿车、威志（1.5L）轿车、智能检测仪工具：内饰拆装工具、组合工具、扭力扳手、钳子、螺丝刀、万用表材料：三件套、抹布、维修手册、保护性胶带、通用润滑脂、脚垫12.1相关资讯防盗系统主要元件的更换防盗系统的组成及工作过程防盗系统电路分析及防盗系统失效的检修流程防盗系统线路及元件的检测防盗系统失效的检修防盗系统的自诊断防盗系统的作用及类型引导问题1 防盗系统的作用及类型有哪些？汽车安装防盗系统可以阻止盗贼非法进入车辆及非法起动车辆汽车防盗系统可采用机械式防盗和电子式防盗两种机械式防盗是用机械的方法对油路、变速杆、转向盘、制动器等进行控制如变速杆锁是锁住变速杆使其不能移动；转向盘锁也叫拐杖锁，挂在转向盘和离合器踏板之间机械式防盗虽然费用低，但是使用不便、安全性差，已经逐渐被淘汰目前主要采用的是电子式防盗系统，电子式防盗系统按功能可分为以下三种类型。
1）防止非法进入车辆的防盗系统此类型防盗系统启用后，通过监视是否有移动物体进入车内以达到防盗效果2）防止破坏或非法搬运车辆的防盗系统此类型系统启用后，通过超声波传感器、振动传感器或倾斜传感器监测是否有人破坏或搬动车辆3）防止车辆被非法开走的防盗系统此类型防盗系统多采用带密码锁的遥控系统，通过校验密码，确定是否容许接通起动机、点火电路等，防止车辆被非法开走现代电子防盗系统多采用电子应答的方法来判断使用的钥匙是否合法，并以此确定是否容许发动机ECU工作水平较高的防盗器还具备遥控器报警、遥控起动等功能当电子式防盗系统启动（激活）之后，如有人非法移动汽车、划破玻璃、破坏点火开关锁芯、拆卸轮胎和音响、打开车门、打开燃油箱加注口盖、打开行李舱门、接通点火开关等，防盗器立即报警报警的方式有灯光闪烁、警笛长鸣、发射电波有些车型在报警的同时切断起动机电路，切断燃油供给，切断点火系统，切断喷油控制电路，切断发动机ECU搭铁电路，甚至切断变速器控制电路，从而使汽车发动机不能起动和运转、变速器不能换挡，汽车处于完全瘫痪的状态为防止破坏防盗系统（如切断电源），有些车型在隐蔽位置加装了后备电源此外，防盗系统还按密码形式、结构形式等进行分类，具体的分类方法见表12-1。
防盗系统的分类表12-1分类分类方式防盗类型结构功用特点机械式靠坚固的金属结构锁住汽车的操纵部位车轮锁用锁具将一个车轮固定拆装麻烦，锁具笨重，不太可靠，只防盗不报警，趋于淘汰转向锁用钥匙来锁住转向轴或用拐杖锁锁住转向盘，使转向盘不能转向变速杆锁将转向盘与换挡杆锁在一起制动器锁将制动器踏板固定在制动位置上电子式防盗按密码形式定码防盗器防盗器主机与遥控器各有一组相同的密码（6～18位），遥控器发射密码，主机接收密码密码量少、安全性差跳码防盗器采用一种非线性加密算法对原代码进行随机加密，每发射一次，密码（66位高保密控制信号）随机变化一次，主机无密码，通过学习遥控器的密码实现与遥控器之间的相互识别密码不会被复制或盗取按密码输入方式按键式键盘输入开锁密码早期产品拨盘式机械拨盘输入开锁密码电子钥匙式指用电子钥匙（由元器件或由元器件构成的单元电路组成）输入开锁密码，包括遥控的车门锁、转向锁和点火锁等，可通过声、磁、电和光等形式与主控电路相联系触摸式触摸方式输入开锁密码，无门把手，代之以电子锁和触摸传感器操作简便，寿命长，造价低生物特征式将声音、指纹等人体生物特征作为密码输入，由电脑进行模式识别控制开锁智能化程度高按遥控信号发射形式红外线遥控利用红外线波发射和接收锁门和开门可靠方便，应用广泛超声波遥控利用电磁波发射和接收控制锁门和开门按防盗的结构电子声光类俗称“哇哇叫”遇到非正常的点火、开关、振动等情况，喇叭长鸣、车灯闪烁无法控制车辆，报警信息范围窄机电结合类遇到盗劫时，发出声光报警，还能自动锁住油路、电路、电脑。
网络报警类以城市为中心的网络化产品，遇盗自动报警、跟踪、定位、遥控停车等功能需与城市化防盗网络相配套按防盗功能断电装置防盗ECU通过点火钥匙上装有电阻芯片或应答器验明钥匙的身份，输出信号，来切断点火线路断油装置遇有盗窃，发动机ECU拒绝供油蓄电池断电安在蓄电池旁，只要转动转钮，车上全部断电无线电跟踪车上安装有小型无线电发射器，警方容易探测出车辆的位置寻回率高，价格昂贵遥控中央门锁当遥控发射信号正确时，车门门锁和行李舱锁实现自动开启或关闭车身防盗识别用特殊工艺在全车玻璃、前后大灯和轮圈等重要部件蚀刻车辆号码网络式全球卫星定位通过GPS进行无线传输的GPS防盗系统，也叫“天网”地面信标定位利用车载台（对讲机）通过有线和无线传输对汽车进行定位跟踪和防盗、防盗劫的CAS系统，俗称“地网”引导问题2 电子防盗系统主要由哪些部件组成？图12-1 防盗系统各元件在车上的布置电子防盗系统一般由信号输入装置（开关、传感器）、防盗ECU、执行机构（报警装置和防起动装置）、遥控装置等组成，各主要装置在车上的位置如图12-1所示1．信号输入装置防盗系统信号输入装置主要指传感器和各种门控开关1）传感器防盗系统的传感器多数为感应传感器，它们的功能是当防盗系统工作时，传感器检测汽车有无异常情况发生。
当汽车被移动或车门被打开时，传感器将检测到的信号传送给防盗ECU，防盗ECU根据其内部储存的数据进行比较，判断汽车是否正在被盗如果汽车被盗，防盗ECU输出信号，控制报警装置发出声光报警信号，阻止汽车起动，切断燃油供给感应传感器主要有热释电式红外线传感器、超声波传感器、震动传感器、玻璃破碎传感器4种类型1）热释电式红外线传感器又称红外探头，它一般安装在汽车内驾驶人位置附近，通过红外辐射的变化来探测是否有人侵入车内2）超声波传感器超声波的频率在人耳可听音频范围以上（约20kHz以上）的声波超声波传感器是对汽车门窗和车身的破损以及车内的状态改变进行监控的装置，一般由超声波发射器和超声波接收器组成3）震动传感器震动传感器的作用是检测汽车受到的冲击，当汽车受到冲击，其震动达到一定强度时，向防盗ECU输入检测信号，控制报警装置报警震动传感器主要有压电震动传感器、压阻式震动传感器、磁致伸缩式震动传感器3种类型4）玻璃破碎传感器玻璃破碎传感器用来接收玻璃受撞击和破碎时产生的振动波，然后转换成电信号输送给防盗ECU2）开关开关主要包括发动机罩开关、门开关及行李舱开关等它的功能是当所有的车门、发动机盖及行李舱关闭时，车主通过报警调置/解除装置使所有的车门锁止，汽车防盗系统进入预警状态。
当汽车防盗系统启动时，设在车内可见位置的报警工作显示灯开始工作，以保证防盗系统正确无误地开始工作2．防盗ECU防盗ECU是防盗系统控制单元，它是防盗系统的核心和控制中心汽车防盗系统与门锁控制系统共同使用一个电子控制器，称为防盗与门锁控制ECU防盗与门锁ECU接收各种信号装置（防盗传感器、车速传感器、各种门控开关以及电动机的位置传感器等）发送的信号，根据ECU中预先存储的数据和编制的程序，通过数学计算和逻辑判断，确定车门是否锁定、车辆是否被非法移动或被盗，以便控制各个执行器从而使汽车处于报警状态防盗ECU除了具有控制功能外，有的还具有故障自诊断功能3．执行机构防盗系统的执行机构主要包括报警装置（喇叭、灯光）和防起动装置（发动机ECU、起动继电器）两部分1）报警装置报警装置有喇叭和转向灯组成喇叭在防盗系统被触发或动作（开、闭锁）时发出警报报警方法通常采用喇叭鸣叫和灯光闪亮的方式，也有采用专用喇叭与普通喇叭进行组合的报警方法还有的车设有专用警笛，用电波向车主报警，利用电波在电子地图上显示被盗车位置等2）防起动装置防起动装置主要的作用是当防盗系统起作用时，防止发动机被非法起动而使车辆移动，主要包括发动机ECU和起动继电器。
通过防止起动机运转、切断供油、切断点火等控制方式防止发动机被非法起动4．遥控装置a）分开式； b）组合式图12-2 手遥控器的结构遥控装置由遥控发射器与接收器组成，包括按键和指示灯它是利用手持遥控发射器（图12-2）在远离车辆的地方将密码发送给遥控接收器，进行车门的打开或关闭它可以在黑夜中不必用钥匙找到钥匙孔位置，或者在雨天也不需用钥匙开启车门，即使手中提着物品也能方便地开启车门遥控装置不仅能替代车门钥匙，而且也可用于防盗系统、行李舱开锁、车窗或滑动天窗的开闭，有些遥控装置还具有声光防盗设定、静音防盗设定、声光寻车、自动防盗、二次防盗、状态记忆、报警暂停、中央门锁控制、车门未关提示、防抢（反劫持）、紧急呼救、开门报警、点火报警、震动报警、车内有物体移动报警、开启前机盖和行李舱报警等功能遥控信号一般采用红外线、无线电波形式发送引导问题3 防盗系统是如何工作的？天线防盗与门锁控制ECU点火开关外侧门拉手开关车门接触开关发动机盖接触开关行李舱盖接触开关行李舱钥匙开关传感器或探头附加喇叭转向信号灯发动机起动连锁防盗报警警告灯电源备用电源遥控器图12-3 一般防盗系统控制原理示意图一般防盗系统控制原理示意图如图12-3所示。
1．具有非法进入功能的防盗系统图12-4为克莱斯勒轿车防盗系统防盗控制电脑的主要输入信号有遥控模块、左右车门锁芯开关和4个车门微开开关提供如果有人非法开启车门，使车门微开开关接通并将此信号送给防盗控制电脑，而遥控模块和车门锁芯开关并没将开门信号送给防盗控制电脑，所以防盗控制电脑即判断为非法进入，于是接通防盗扬声器和报警灯的电路图12-4 克莱斯勒乘用车防盗系统电路这种防盗系统的功能简单，只能报警和恐吓窃车贼，不能阻止车辆被开走或搬走，所以人们又从这个方面入手来加强防盗系统的功能一是使中央门控锁功能增强，二是当前一功能失效时增强其他必要手段的锁止功能2．具有防止发动机起动的防盗系统1）基本组成桑塔纳2000GSi轿车采用了防止发动机起动的防盗方式主要由带转发器的钥匙、收发线圈、防盗ECU及防盗报警指示灯等组成，如图12-5所示图12-5 桑塔纳2000GSi轿车防盗系统组成（1）带转发器的钥匙每把钥匙都有棒状转发器，内含运算芯片和一个细小电磁线圈，在系统工作期间，该线圈与点火锁中的识读线圈以感应方式进行通信，以便在转发器运算芯片与防盗控制器（ECU）之间传输各种信息2）识读线圈识读线圈也叫收发线圈，安装在点火锁芯上，通过导线与防盗ECU相连。
作为防盗系统ECU的负载，识读线圈担负着防盗系统ECU与转发器之间信号及能量的传输任务3）防盗ECU防盗ECU是一个包括微处理器的电子控制器，在点火开关接通时，ECU用于系统密码运算、比较，并控制整个系统的通信，包括与转发器、发动机ECU的通信，同时还可以与诊断仪进行通信4）防盗指示灯当使用合法的点火钥匙打开点火开关时，安装在仪表板上的防盗指示灯会点亮（3s内）后熄灭；如果使用非法钥匙或者在防盗系统中存在故障，打开点火开关后，防盗指示灯会连续不停地闪烁，发动机起动2s后立即熄灭2）基本工作原理图12-6 桑塔纳2000GSi轿车防盗系统控制原理图桑塔纳2000GSi轿车防盗控制原理如图12-6所示汽车出厂匹配后，防盗系统ECU便存储了该车发动机ECU的识别密码以及3把钥匙中转发器的识别密码，同时每个转发器也存储了相应的防盗ECU的有关信息将钥匙插入点火锁芯并接通点火开关时，防盗ECU首先通过锁芯上的识读线圈将一随机数据传输给钥匙中的转发器，经特定运算后，转发器将结果反馈回控制器，控制器将其与ECU中存储的识别密码相比较，若密码吻合，系统即认定该钥匙为合法钥匙防盗ECU还要对发动机ECU进行识别。
只有钥匙（转发器）、发动机ECU的密码都吻合时，防盗ECU才容许发动机ECU工作防盗系统ECU通过一根串行通信线（W线）将经过编码的工作指令传到发动机ECU，发动机ECU根据防盗ECU的数据来决定是否起动汽车同时，诊断仪可通过串行通信接口（K线）对系统进行故障诊断、编码等操作在识别密码的过程（2s）中，防盗指示灯会保持点亮状态如果有任何错误发生，发动机ECU将停止工作，同时指示灯会以一定频率闪烁其控制电路如图12-7所示图12-7 桑塔纳2000GSi轿车防盗系统控制电路3．丰田卡罗拉轿车防盗系统丰田卡罗拉轿车防盗系统结合了以上两种防盗系统，采用了防止非法进入和非法起动发动机两种防盗途径1）系统组成该系统主要由信号输入装置、防盗警报ECU、收发器钥匙ECU、ECM、报警装置及防起动装置等组成系统控制原理如图12-8和图12-9所示，其在车上的布置如图12-10～图12-12所示图12-8 卡罗拉轿车防盗警报系统控制原理（一）图12-8 卡罗拉轿车防盗警报系统控制原理（二）图12-9 卡罗拉轿车防止起动系统控制原理图12-10 卡罗拉轿车防盗系统在车上的布置（一）图12-11 卡罗拉轿车防盗系统在车上的布置（二）图12-12 卡罗拉轿车防盗系统在车上的布置（三）2）工作过程（1）防盗警报系统工作过程。
当通过使用发射器锁止车门可以启用防盗系统系统处于警戒状态时，如果有人试图强行解锁任一车门或打开任一车门、发动机盖或行李舱门，警报功能就会激活在警报鸣响状态下，系统会点亮车内照明灯并闪烁危险警告灯同时，系统会鸣响车辆喇叭和警报喇叭以阻止非法闯入和盗窃，同时也向车辆周围的人报警2）防止发动机起动系统工作过程防止发动机起动系统使用收发器钥匙ECU总成来存储经授权的点火钥匙的钥匙代码，当收发器钥匙ECU总成检测到钥匙解锁警告开关置于ON位置时，ECU向发射器钥匙线圈提供电流并产生一个电波钥匙柄中的发射应答芯片接收电波一旦接收到电波，发射应答芯片输出一个钥匙识别码信号该信号通过收发器钥匙放大器放大，由发射器钥匙线圈接收，并被发送到ECU，ECU将钥匙识别码与先前在ECU中注册的车辆识别码相匹配，并将结果发送至ECM在识别结果显示钥匙识别码与车辆识别码匹配，且已确认二者匹配后，防盗系统不停止ECM且发动机起动控制（燃油喷射控制和点火控制）进入准备模式同时ECU发送一个指示“指示灯熄灭”的安全指示灯信号至时钟然后，时钟熄灭安全指示灯如果试图使用未经授权的点火钥匙起动发动机，则ECU将向ECM发送信号，禁止供油和点火，从而有效地禁止发动机工作。
3）卡罗拉轿车防盗系统控制电路卡罗拉轿车防盗系统控制电路如图12-13～图12-17所示图12-13 卡罗拉轿车防盗警报系统控制电路图（一）图12-14 卡罗拉轿车防盗警报系统控制电路图（二）图12-15 卡罗拉轿车防盗警报系统控制电路图（三）图12-16 卡罗拉轿车防盗警报系统控制电路图（四）图12-17 卡罗拉轿车防止起动系统控制电路图引导问题4 卡罗拉轿车防盗系统失效的检修流程如何？卡罗拉轿车防盗系统失效的检修流程如图12-18所示否是否是否开始更换主车身ECU防盗系统自诊断，是否存在ＤＴＣ代码？根据代码进行相应检修检修相应线路检查开关线路，是否存在故障？检查防盗ECU总成，是否有故障？更换防盗ECU是否结束图12-18 卡罗拉轿车防盗系统失效的检修流程12.2实施作业引导问题5 作业需要哪些工具、设备和材料？（1）组合工具、扭力扳手、钳子、螺丝刀2）卡罗拉（1.6L）轿车、智能检测仪、万用表3）磁力护裙、座椅套、转向盘套、变速杆手柄套和脚垫、保护性胶带、通用润滑脂4）卡罗拉（1.6L）轿车维修手册引导问题6 如何进行电动防盗系统自诊断？1．检查DTC（1）将智能检测仪连接到DLC3上。
2）将点火开关置于ON位置，并接通检测仪3）根据检测仪提示读取DTC4）检查是否有B1269（防盗ECU通信终止）故障代码输出2．清除DTC（1）将智能检测仪连接到DLC3上2）将点火开关置于ON位置，并接通检测仪3）根据检测仪提示清除DTC4）检查并确认DTC已清除引导问题7 如何进行防盗系统线路检查？1．检查熔断丝及电源线路（1）拔下熔断丝，用万用表检查熔断丝是否损坏，如果损坏则更换2）插上完好的熔断丝，将点火开关置于“ON”挡，用万用表测量熔断丝两端电压，应为蓄电池电压如果无电压或电压值不符合规定，检查供电线路2．检查安全警告灯线路图12-19 安全警告灯线束端子示意图图12-20 检查安全警告灯（1）断开安全警告灯连接线束E87，其端子如图12-19所示，用万用表检查E87-1端子与车身搭铁的阻值应小于1Ω，否则应维修或更换线束2）拆下指示灯，如图12-20所示，从线束背面将蓄电池电压施加到指示灯端子之间（蓄电池正极接端子1，蓄电池负极接端子2），安全指示灯应亮起如果不亮，则更换指示灯3）断开ECU连接器线束E75和安全警告灯连接器E87，线束连接端子如图12-21所示根据表12-2的内容检查安全警告灯与防盗警报ECU之间的线束。
如果测量结果与规定值不相符，则维修或更换线束图12-21 安全警告灯与防盗警报ECU之间线束端子示意图安全警告灯与防盗警报ECU之间线路检查表表12-2测量端子测量条件规定值E75-29与E87-2万用表200Ω挡小于1ΩE75-29与车身搭铁万用表2MΩ挡10kΩ或更大3．解锁警告开关线路图12-22 解锁警告灯开关连接器端子示意图（1）断开解锁警告开关线束连接器E5，其线束端子如图12-22所示用万用表测量E5-2端子与车身搭铁之间的线电阻值，应小于1Ω，否则维修或更换线束2）拆下解锁警告灯开关，其端子如图12-23所示，用万用表根据表12-3的内容对解锁警告灯开关进行检查如果检查结果与规定值不相符，则更换解锁警告灯开关图12-23 解锁警告开关线束端子示意图解锁警告灯开关检查表表12-3测量端子开关状态规定状态1与2端子松开（钥匙拔出）10kΩ或更大1与2端子拔下（钥匙插入）小于1Ω图12-24 防盗警报ECU与解锁警告灯开关之间线束连接器端子示意图（3）断开防盗警报ECU线束E75和解锁警告灯开关线束E5，其线束端子如图12-24所示，根据表12-4的内容检查防盗警报ECU与解锁警告灯开关之间的线路。
如果测量值与规定值不相符，则维修或更换线束 解锁警告灯开关与防盗警报ECU之间线束检查表表12-4测量端子测量条件规定值E75-7与E5-2万用表200Ω挡小于1ΩE75-7与车身搭铁万用表2MΩ挡10kΩ或更大4．防盗警报ECU线路检查图12-25 防盗警报ECU线束连接器端子示意图断开防盗警报ECU线束连接器E75，其线束端子如图12-25所示，根据表12-5的内容检查防盗警报ECU线束，如果检查结果与规定值不相符，则检查或更换防盗警报ECU线束 防盗警报ECU线路检查表表12-5测量端子测量条件规定状态9与车身搭铁点火开关置于ON11～14V11与车身搭铁始终11～14V16与车身搭铁始终小于1Ω5．发动机盖门控灯开关电路检查（1）断开发动机盖门控灯开关连接器A60，其线束端子如图12-26所示用万用表测量A60-1端子与车身搭铁之间的电阻值，应小于1Ω，否则，维修或更换线束图12-26 发动机盖门控灯开关连接器端子示意图图12-27 发动机盖门控灯开关（2）断开发动机盖门控灯开关连接器A60，拆下发动机盖门控灯，如图12-27所示根据表12-6的方法测量发动机盖门控灯开关，如果测量结果与规定值不相符，则更换发动机盖门控灯开关。
发动机盖门控灯开关检查表表12-6测量端子测量条件规定值1与2LOCK位小于1Ω1与2UN LOCK位10kΩ或更大（3）断开防盗警报ECU线束E75和发动机盖门控灯开关线束A60，如图12-28所示根据表12-7的内容检查防盗警报ECU与发动机盖门控灯开关之间的线路如果测量值与规定值不相符，则维修或更换线束图12-28 防盗警报ECU与发动机盖门控灯开关连接器端子防盗警报ECU与发动机盖门控灯开关之间线束检查表表12-7测量端子测量条件规定值E75-4与A60-2万用表200Ω挡小于1ΩE75-4与车身搭铁万用表2MΩ挡10kΩ或更大引导问题8 如何更换防盗警报ECU总成？图12-29 防盗警报ECU相关部件的分解图防盗警报ECU相关部件的分解如图12-29所示1．拆卸图12-30 防盗ECU总成拆卸（1）拆卸手套箱总成（见图12-29）2）拆卸防盗ECU总成如图12-30所示，断开连接器，拆下螺栓和防盗报警ECU总成2．安装（1）安装防盗ECU总成（见图12-30）使用螺栓安装防盗报警ECU总成，连接连接器2）安装手套箱总成（见图12-29）引导问题9 如何更换发动机盖锁开关总成？图12-31 发动机盖锁总成相关部件分解图发动机盖锁开关总成相关部件的分解如图12-31所示。
1．拆卸图12-32 拆卸散热器上空气导流板图12-33 断开1号水软管卡夹支架图12-34 拆卸发动机盖锁总成（一）图12-35 拆卸发动机盖锁总成（二）图12-36 拆卸发动机盖锁总成（三）（1）拆卸散热器上空气导流板如图12-32所示，拆下6个卡子和散热器上空气导流板2）断开1号水软管卡夹支架如图12-33所示，拆下两个螺栓，从散热器上支架处断开1号水软管卡夹支架3）拆卸发动机盖锁总成①如图12-34所示，断开连接器②如图12-35所示，断开发动机盖锁控制拉索③如图12-36所示，拆下3个螺栓和发动机盖锁总成2．安装（1）安装发动机盖锁总成（见图12-36～图12-34）2）检查发动机盖分总成检查图12-37所示的A、B、C各部位的间隙值，标准值见表12-8如果不在标准范围内应进行调整图12-37 检查发动机盖分总成 发动机盖锁总成各部位间隙标准值表12-8测量部位标准值（mm）A3.1～6.1B-1.5～1.5C2.3～5.3（3）调整发动机盖分总成图12-38 水平和垂直调整发动机盖图12-39 调整发动机盖前端高度图12-40 调整发动机盖锁①水平和垂直调整发动机盖。
如图12-38所示，松开发动机盖上的铰链螺栓，移动发动机盖，调整发动机盖和前翼子板之间的间隙，调整后，紧固铰链螺栓②用橡胶垫调整发动机盖前端高度如图12-39所示，通过转动橡胶垫，调整橡胶垫高度，以使发动机盖和翼子板的高度对齐③调整发动机盖锁如图12-40所示，松开3个螺栓，调整发动盖锁，使发动机盖锁与锁扣能顺利接合调整后，紧固3个螺栓4）连接1号水软管卡夹支架（见图12-33）5）安装散热器上空气导流板（见图12-32）评价与反馈1．对本学习任务进行评价，见表12-9评分表 表12-9考核项目评分标准分数学生自评小组互评教师评价小计团队合作是否协调5活动参与是否积极主动5安全生产有无安全隐患10现场5S是否做到10任务方案是否正确、合理15操作过程自诊断操作；线路及元件检查；主要元件更换30任务完成情况是否圆满完成5工具和设备使用是否规范、标准10劳动纪律是否能严格遵守5工单填写是否完整、规范5总分100教师签字：年月日得分2．在实施作业时每一个安全事项都注意到了吗？如果没有，找出忽略的地方和原因3．能否向车主解释故障诊断及排除的过程？如果不能，分析原因并提出改进措施学习拓展1．查阅威志（1.5L）轿车维修手册，比较卡罗拉（1.6L）轿车和威志（1.5L）轿车防盗系统有什么区别？2．查阅相关资料，说说网络式防盗系统是如何工作的？3．查阅威志（1.5L）轿车维修手册，根据卡罗拉（1.6L）轿车防盗ECU的拆装工艺制定威志（1.5L）轿车防盗ECU的拆装工艺。
