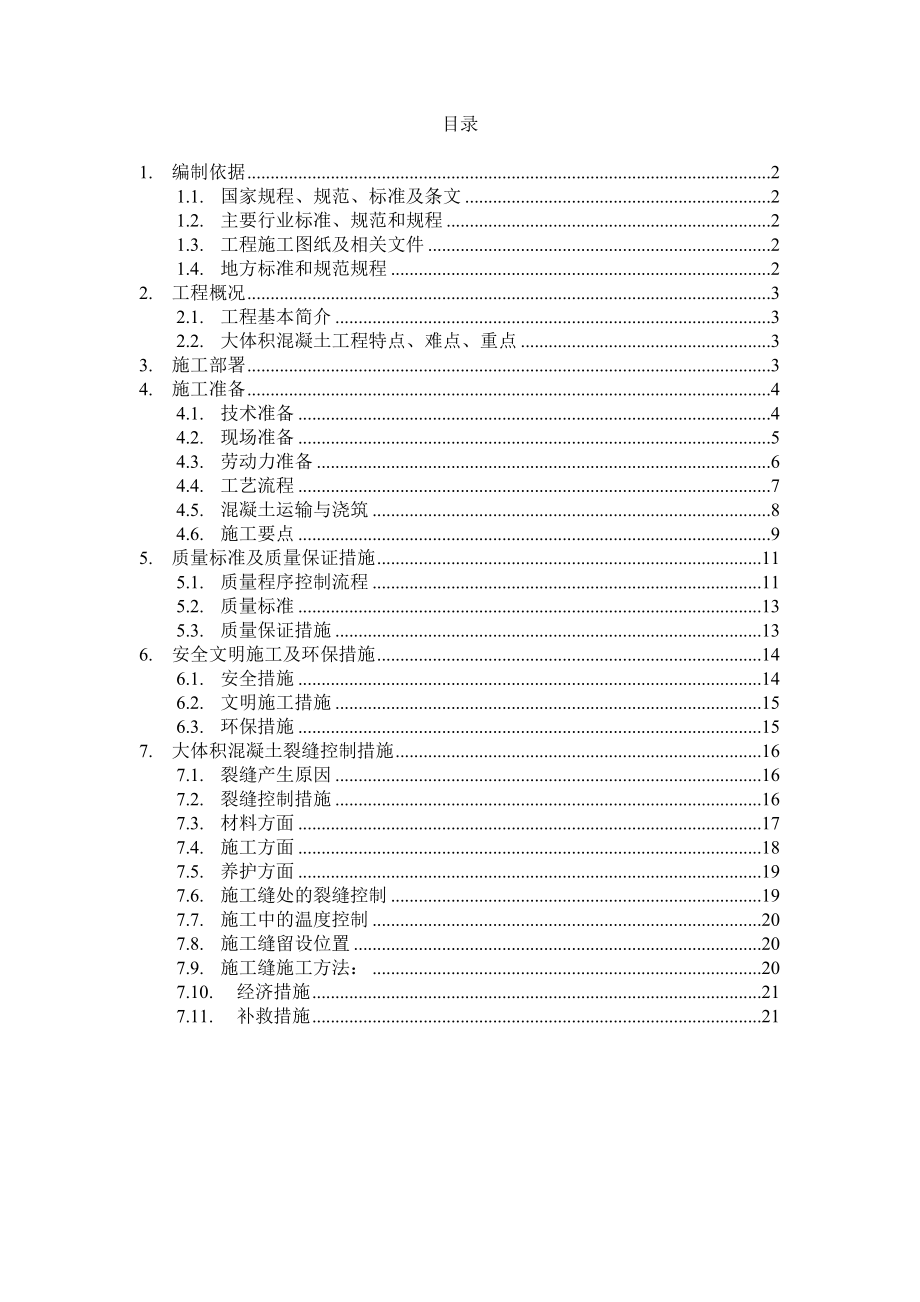

目录1. 编制依据 21.1. 国家规程、规范、标准及条文 21.2. 主要行业标准、规范和规程 21.3. 工程施工图纸及相关文件 21.4. 地方标准和规范规程 22. 工程概况 32.1. 工程基本简介 32.2. 大体积混凝土工程特点、难点、重点 33. 施工部署 34. 施工准备 44.1. 技术准备 44.2. 现场准备 54.3. 劳动力准备 64.4. 工艺流程 74.5. 混凝土运输与浇筑 84.6. 施工要点 95. 质量标准及质量保证措施 115.1. 质量程序控制流程 115.2. 质量标准 135.3. 质量保证措施 136. 安全文明施工及环保措施 146.1. 安全措施 146.2. 文明施工措施 156.3. 环保措施 157. 大体积混凝土裂缝控制措施 167.1. 裂缝产生原因 167.2. 裂缝控制措施 167.3. 材料方面 177.4. 施工方面 187.5. 养护方面 197.6. 施工缝处的裂缝控制 197.7. 施工中的温度控制 207.8. 施工缝留设位置 207.9. 施工缝施工方法： 207.10. 经济措施 217.11. 补救措施 211. 编制依据1.1. 国家规程、规范、标准及条文《混凝土结构工程施工质量验收规范》GB50204-2002《地下防水工程质量验收规范》GB50208-2002《建筑工程施工质量验收统一标准》GB50300-2001《块体基础大体积混凝土施工技术规程》YBJ224-19911.2. 主要行业标准、规范和规程《混凝土强度检验评定标准》GB50107－2010《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001《建筑施工安全检查评分标准》JGJ59-2011《施工现场临时用电安全技术规范》JGJ46-2005《建设工程安全生产管理条例》中华人民共和国国务院令第393号《混凝土结构耐久性设计与施工指南》CCES01-20041.3. 工程施工图纸及相关文件XXX工程施工图纸相关的设计修改通知书1.4. 地方标准和规范规程建筑工程资料管理规程DBJ01-51-2003商品混凝土质量管理规程DBJ01-6-90预防混凝土工程碱集料反应技术管理规定DBJ01-95-20052. 工程概况2.1. 工程基本简介XXX工程位于XXX，±0.00以下设三层地下室，地下室建筑面积为6995m2，地上四层裙房，建筑面积7266m2，塔楼27层，建筑面积17303 m2，裙房第4层设置梁式转换层，其中，裙房顶层L-P交1-11轴为转换层，建筑面积858.14 m2，最大柱截面1000*1400，X轴方向梁最大截面为1000*2000，Y轴方向梁最大截面为900*1800，转换层板厚为200mm，混凝土强度等级为C50，H-L轴交1-11轴为普通层，板厚为150mm、120mm，混凝土强度等级为C30。
转换层混凝土浇筑属大体积混凝土施工，须重点处理好该部位的混凝土的施工2.2. 大体积混凝土工程特点、难点、重点大体积砼是指砼浇筑厚度、长宽尺寸较大，水化热引起砼内最高温度与外界气温之差由于砼浇筑后，在其硬化过程中，水泥不断水化，产生大量水化热，而砼体积厚大，热量不能尽快散失，致使砼内部温度显著上升正因砼内部的热量散发较慢，而表面散热较快，从而形成较大的内外温差，由此导致砼内部表面产生温度应力，当新浇砼的强度还不具备抵抗该温度应力时，就易在砼表面产生裂纹当砼内部逐渐散热冷却收缩时，因受约束，接触处将产生很大的拉应力，当拉应力超过新浇砼的极限抗拉强度时，与约束接触处会产生裂纹，甚至可能贯通整个砼块体，由此造成严重的质量事故因此大体积混凝土工程施工时应严格把关为确保大体积混凝土的施工质量，根据我公司的经验，需要在原材料的选择、混凝土配制技术、混凝土养护方法、后期养护等综合措施上下工夫，才能达到预期的效果3. 施工部署由于每栋楼的实际施工进度不同，因此转换层的混凝土浇筑按每栋楼的实际施工进度独立进行浇筑，柱、墙先进行浇筑，待柱子混凝土强度达到一定强度后再进行梁板的浇筑，核心筒单独进行浇筑混凝土的浇筑方向应先中间、后周边，向两个方向推进，转换梁、板混凝土采用“一个坡度，薄层浇筑，一坡到顶，循序渐进”的原则。
这样浇筑加大了混凝土部分工作面的面积，有利于混凝土部分水化热排出；也有利于降低混凝土浇筑时模板的侧压力4. 施工准备4.1. 技术准备1）砼采用商品混凝土，现场工长根据图纸计算出转换层施工所需砼量，提前报商混站，保证混凝土的连续供应2）施工前由技术人员根据图纸内容及现场施工情况，制定砼施工顺序，对工人进行技术交底试验人员全面负责混凝土的试验、资料的整理移交等工作3）商品混凝土的配合比由混凝土搅拌站负责提供搅拌站应根据所选用的水泥品种、砂石级配、含泥量和外加剂、矿物掺合料等进行混凝土试配，得出优化配合比，配合比结果报送项目总承包部，由总承包部总工程师审核，并报监理审查认可4）混凝土试验程序：工程部门填写浇灌申请→收取配合比、核对强度等级→试验人员测试坍落度→随机取样→试块制作→填写记录、登记台帐→拆模、编号、养护、填写委托单送试→取报告单→将试验结果通知技术人员→交资料员归档5）混凝土试块留置组数：①试块的留置每100m3取样一次同部位、同配合比留置2组②标养抗压试块每次取样至少留置一组28天、一组60天标准养护试件；结构实体检测用同条件养护试件按试验计划留置试块养护应放置于底板结构附近，将试块放于钢筋笼中防止被意外破坏。
③试块留置满足见证和实体检测要求④混凝土评定以R60天标养试块强度为指标，执行GB50107－2010混凝土强度检验评定标准6)混凝土施工前，项目部技术人员向预拌混凝土厂家、施工单位、项目部工程管理人员、试验员等进行有针对性的交底，起到技术预控的作用7）对搅拌站的交底内容要包括：混凝土强度保证；混凝土凝结时间保证；混凝土的供应连续性保证；混凝土供应数量的保证；混凝土坍落度保证；水泥的品种、强度等级，骨料品种、粒径要求，外加剂品种，掺合料品种等；配合比要求，技术资料要求；抗渗及其它特殊要求等8）对混凝土小票记录的交底包括：必须记录混凝土的出站时刻、到场时刻、开始浇筑时刻、浇筑完毕时刻，以便分析混凝土罐车路上运输时间、罐车在现场等待时间、浇筑时间、每罐混凝土总耗用时间、发车间歇时间、前车混凝土最长裸露时间等（四个时刻、六个时间）9）在混凝土浇筑之前，由质量部门检查模板、钢筋及预埋件等的尺寸、规格、数量和位置，控制其偏差值应符合现行国家标准《混凝土结构施工及验收规范》的规定，办理自检、互检、交接检合格后，报监理验收，并办理隐、预检手续10）加强气象预测预报工作，在混凝土施工阶段由工程部负责联系一周天气情况并转发给有关部门及作业队，以保证混凝土连续浇筑的顺利进行，确保混凝土质量。
4.2. 现场准备1）合理组织施工现场车辆流通，保证砼的连续浇筑现场拟布置壹台车载泵，调试检测合格后，方可使用2）临时用水：混凝土罐车冲洗用水为出入口处设置洗车槽，冲洗后的废水先流经沉淀池，再排入市政管网；混凝土养护用水利用单独设立的给水管用橡皮水管引至用水点3）临电：每区段振捣棒分别接2～3台移动配电箱，为确保安全，振捣棒实行一机一闸一漏，其漏电电流不大于30mA，动作时间不大于0.1秒夜间照明以塔吊上的镝灯为主，必要时备用若干台碘钨灯4）机具和人员：施工前，一切施工用的机具、人员准备充分机具有：尖锹、平锹、插入式振捣棒、平板振捣器、木抹子、铝合金长刮杠、砼布料杆、砼输送泵（汽车输送泵）、塔吊所有机具均应在浇筑砼前进行检查，同时配备专职技工，随时检修在砼浇筑期间，要保证水、电、照明不中断如果停水，则由搅拌站用砼罐车运水到现场，以保证砼浇筑、洗泵、养护等的用水5）浇筑混凝土前，模板、钢筋、预埋件及管线等全部安装完毕；检查模板尺寸和预埋件等的规格、数量和位置，其偏差值应符合《混凝土结构工程施工质量及验收规范》的规定；检查模板支撑的稳定性以及接缝的严密情况；清除模板内的垃圾、泥土等杂物及钢筋上的油污；并检查钢筋的垫块是否垫好；办完隐、预检手续。
浇筑前将木模板湿润6）通知混凝土搅拌站运送混凝土，根据浇筑的部位、时间的不同，来确定罐车的台数、发车间隔时间，并合理安排罐车行走路线，保证混凝土的连续供应，连续浇筑按24小时分2班连续作业准备劳动力和施工机具，小型机具应准备备用数量收集天气预报资料，避免在雨天浇砼，同时应准备足够的塑料薄膜，以防出现意外雨天浇筑混凝土前 7）检查安全设施、劳动力配备妥当，能满足浇筑速度要求8）混凝土输送泵管配管合理，管线长度最佳，弯管及软管数量少输送管的铺设保证安全施工、便于清洗管道、排除故障和装拆维修，在同一条管线中，要采取相同管径的输送管，管线布置要横平竖直，管道接头要严密，有足够的强度，并能快速装拆9）管道固定：垂直运输管道用钢管井架加固，水平管每隔3m使用三角架固定4.3. 劳动力准备使用一支承建制劳务队伍负责全部混凝土分项工程，配备专职的技术、质量、安全管理人员，分成三个施工作业班组连续施工混凝土振捣操作人员进行技能复核考试，符合技术要求的工人方准上岗序号工种人数备注1混凝土工102架子工43钢筋工2负责看筋及修复4木工2负责看模5塔吊司机16试验员1我项目对转换层混凝土的施工质量高度重视，全体管理人员与劳务分包队都将派出专人值班负责混凝土教浇筑质量，具体安排如下：混凝土施工阶段领导层监督安排如下： 白天值班人员：姓名职务联系XXX综合工长XXXXXX工长XXXXXX专职质检员XXXXXX劳务工长XXXXXX劳务负责人XXX晚班值班人员：姓名职务联系XXX综合工长XXXXXX劳务工长XXXXXX安全员4.4. 工艺流程对现场大截面梁采用斜面分层浇筑的施工方案，工艺流程如下：4.5. 混凝土运输与浇筑商品混凝土1）商品混凝土搅拌站按设计要求和泵送混凝土各项技术性能指标，进行混凝土原材料试配，优选配合比。
2）配合比经确认后，严格混凝土生产程序拌制混凝土确保混凝土到达现场的坍落度控制为180±15mm，混凝土从出机到浇筑这段时间内的坍落度损失不大于20mm，且混凝土不分层，不离析3）商品混凝土采用混凝土罐车运输，保证运输到现场混凝土的坍落度必须符合配合比申请单，罐车到现场后测定其坍落度，并作好记录做到现场调度与混凝土搅拌站调度随时保持联系，确保混凝土的类型、数量符合设计施工要求4）在常温情况下，混凝土初凝时间为5～6小时相邻两车的发车间歇时间应根据浇筑量、罐车数量、搅拌站的生产能力确定在风雨、炎热天气运输混凝土的罐车上应加遮盖，防进水或水分蒸发4.6. 施工要点4.6.1. 砼振捣方法及要求1）由于连续浇筑所需的时间较长，施工中可能出现一些突发性的机械设备故障，以致砼供应量暂时供应不上，当泵送设备发生故障时，一方面组织机修人员立即抢修、更换，另一方面减小浇筑层的厚度2）砼的振捣方法砼的振捣采用插入式振动棒进行振捣振动棒的操作要做到“快插慢拔，直上直下”在振捣过程中，应将振动棒插入下层砼中5cm左右，以消除两层之间的接缝，保证砼的浇筑质量每点的振捣时间以砼表面泛出灰浆，不再出现气泡为准砼的振捣顺序为从浇筑层的底层开始逐层上移，以保证分层砼之间的施工质量。
3）砼的表面处理振捣完毕后将混凝土表面泌水、浮浆刮掉，在浇筑后2～3小时，按标高初步用长刮尺刮平，然后用木槎板反复搓压数遍，使其表面密实平整，在砼初凝前再用铁槎板压光，这样能较好地控制砼表面龟裂，减少砼表面水份的散失，促进砼养护4.6.2. 砼浇筑后的养护大体积砼的养护，主要作用是为了保温和保湿，为便于施工和提高养护效率，拟采取覆盖塑料薄膜和湿麻袋来保湿保温养护为防止砼内外温差过大，造成温度应力大于同期砼抗拉强度而产生裂缝，决定采用保温覆盖的方法进行砼的养护，这样可在一定的日期内控制混凝土表面温度与内部中心温度之间的差值，使混凝土具有较高的抵抗温度变形的能力（即抗裂性），从而达到混凝土不开裂的目的保温覆盖的方法是：在砼浇筑约4小时后，先在板面覆盖1层塑料薄膜，覆盖时间以砼初凝时间为宜，覆盖塑料薄膜的目的是防止水份的蒸发，起到养护的作用，然后再铺2-3层湿麻袋进行保温4.6.3. 砼降温措施转换梁砼在硬化过程中产生大量水化热，使砼的温度升高是不可避免的，尤其是转换层均采用C50等级的砼，砼配合比中水泥用量将相对比较多，而每一公斤525普硅水泥将放出375KJ的热量，因此，如果在保证砼质量的前提下，减少砼的水泥用量，将是在降低砼内部温度的一个实质措施。
我司采用以下措施降低水化热：1）如果在保证砼质量的前提下，减少砼的水泥用量，将是在降低砼内部温度的一个实质措施，在保证砼质量的前提下加一定量缓凝减水剂剂以减少水泥用量，降低水灰比，进而降低砼产生的水化热；2）与搅拌站联系在保证混凝土质量的情况下采用低水化热的水泥，可适当掺和粉煤灰，因为粉煤灰水化热低，和易性好；3）施工所采用的木模板具有一定的保温作用，能够起到减小砼与外界温差的效果；4）分层浇筑混凝土每层厚度不宜大于500mm以加快热量的散发，并使温度分布均匀，同时也便于振捣密实上层混凝土要在下层混凝土初凝前浇筑5）选用级配良好的骨料，并严格控制砂、石的含泥量，降低水灰比6）砼浇筑后注意砼的养护不少于14天砼的温差计算：砼养护，主要作用为保温和保湿，为了便于施工和提高养护效率，拟采用1层塑料薄模，2~3层麻袋的养护方法，这种复合养护层，可以达到保湿和保温的作用ΔT = 0.5HλK(Ta-Tb)/(δλ1) 公式3 式中：ΔT------温差（℃） H---------砼厚度（m）2.2m λ--------养护材料的导热系数(w/m.k) 草袋的λ=0.14ω/m.k λ1-------砼导热系数(2.3w/m.k) δ--------养护材料厚度 Ta -------砼与养护材料接触面温度（℃） Ta = Tmax-30=39℃ Tb -------大气平均温度（℃） K---------传热系数修正值. K=1.30 ΔT=0.5×2.2×0.14×1.30×(39-20)/(0.05×2.3) =33.08℃ 从计算看，2层麻袋，按厚5cm计算其温差为33.08℃，显然需要3层即7cm厚的养护层才能达到温差小于25℃的要求。
取三层麻袋时, ΔT=20℃转换层砼经以上计算和验算，可以看出，一层塑料薄膜加二层麻袋养护和冷却水管降温方案可以满足工程质量的要求，砼梁板不会因砼内外温差过大以及降温过速而开裂5. 质量标准及质量保证措施5.1. 质量程序控制流程质量控制流程如下图所示5.2. 质量标准项次项目允许偏差(mm)检查方法1轴线位置5全站仪、尺量2标高±5水准仪、尺量3截面尺寸±3尺量4表面平整度32m靠尺、塞尺5角线顺直度3拉线、尺量6保护层厚度+5，-3拉线、尺量7阴阳角4方尺、塞尺8混凝土颜色混凝土为清白色，无明显色差距离5m内查看9混凝土表面气泡直径≤3mm，深度＜3mm，面积＜3×10-4/m2，且数量少于10个近距离目测10混凝土表面裂缝宽度＜0.2mm，长度＜40mm，总长度＜500mm/m2刻度放大镜11烂根、夹渣、疏松禁止近距离目测12密实度(表面蜂窝)禁止近距离目测13表面起砂禁止近距离目测14露筋反锈或露火烧丝每10m2不超过1处近距离目测15接茬缺陷每10处施工缝有总长度不超过1m的明显接茬近距离目测16外形缺陷混凝土构件在一个层高或轴线范围内有不多于1处不大于3mm的棱角不直、翘曲和边长不大于30mm掉角近距离目测17过振禁止近距离目测18外表缺陷混凝土构件在一个层高或轴线范围内有不多于1处不大于10m2的外表缺陷近距离目测5.3. 质量保证措施1）落实施工技术保证措施、施工技术交底、安全交底，严格执行有关规定。
2）合理调度搅拌输送车送料时间，逐车测量混凝土的坍落度3）严格控制每次下料的高度和厚度，保证分层厚度500mm4）振捣方法要求正确，不得漏振和过振可采用二次振捣法，以减少表面气泡，即第一次在混凝土浇筑时振捣，第二次待混凝土静置一段时间再振捣，而顶层一般在0.5h后进行第二次振捣5）严格控制振捣时间和振捣棒插入下一层混凝土的深度，保证深度在5～100mm，振捣时间以混凝土翻浆不再下沉和表面无气泡泛起为止6）浇筑混凝土过程中，为了防止钢筋位置的偏移，在人员主要通道处的底板钢筋上铺设跳板，操作工人站立在跳板上，避免踩踏底板的钢筋和弯起钢筋，不碰动预埋件和插筋7）在交叉作业时，严禁操作人员用重物冲击模板，不允许在模板吊帮上蹬踩，保护模板的牢固和严密8）拆模时，对各部位模板要轻拿轻放，注意钢管或撬棍不要划伤混凝土表面及棱角，不要使用锤子或其他工具剧烈敲打模板面用塔吊吊装模板时，要缓慢移动位置，避免剧烈撞击9）已拆除模板及其支架的结构，应在混凝土达到设计强度后，才允许承受全部计算荷载施工中不得超载使用，严禁堆放过量建筑材料当承受施工荷载大于计算荷载时，必须经过核算加设临时支撑10）处于通道或运输工具所能到达的各个阳角均用竹胶板包起来，防止阳角被碰掉或碰坏。
11）在混凝土浇筑完毕后，要派工人及时清理现场，做到工完场清6. 安全文明施工及环保措施6.1. 安全措施1）泵车操作工必须是经培训合格的有证人员，严禁无证操作2）泵管的质量应符合要求，对已经磨损严重及局部穿孔现象的泵管不准使用，以防爆管伤人3）泵管架设的支架要牢固，转弯处必须设置井字式固定架泵管转弯宜缓，接头密封要严4）泵车料斗内的混凝土保持一定的高度，防止吸入空气造成堵管或管中气锤声和造成管尾甩伤人的现象5）泵车安全阀必须完好，泵送时先试送，注意观察泵的液压表和各部位工作正常后加大行程在混凝土坍落度较小和开始起动时使用短行程检修时必须卸压后进行6）当发生堵管现象时，立即将泵机反转把混凝土退回料斗，然后正转小行程泵送，如仍然堵管，则必须经拆管排堵处理后开车，不得强行加压泵送，以防发生炸管等事故7）混凝土浇筑结束前用压力水压泵时，泵管口前面严禁站人6.2. 文明施工措施1）按照施工总平面布置图堆放各类材料，不得侵占场内道路及安全防护设施实行计划进料，随用随到2）施工现场厕所、施工道路要有专人负责清扫3）实行逐级防火责任制，成立义务消防队，组织经常性的业务学习和消防演习，现场要配备足够的各种消防器材。
4）合理安排作业时间，在夜间振捣混凝土时，尽可能避免挠民情况出现5）各项施工任务，做到工完场清6.3. 环保措施1）水的循环利用：现场设置沉淀池，罐车在出现场前均要用水冲洗，以保证市政交通道路的清洁，减少粉尘的污染沉淀后的清水再用做洗车水重复使用2）主要施工场地铺设120mm厚C15混凝土硬化，以确保降低施工现场扬尘污染3）尽量选用高性能、低噪音、少污染的设备，采用机械化程度高的施工方式，减少使用污染排放高的各类车辆4）不得在施工现场熔融沥青或焚烧油毡、油漆以及其它产生有毒、有害烟尘和恶臭气体的物质6）施工现场应设密闭式垃圾站，施工垃圾、生活垃圾分类存放7）生活区应设置封闭式垃圾容器，施工场地生活垃圾应实行袋装化，并委托环卫部门统一清运8）对危险废弃物必须设置统一的标识分类存放，收集到一定量后，交有资质的单位统一处置9）合理、节约使用水、电，大型照明灯须采用俯视角，避免光污染7. 大体积混凝土裂缝控制措施混凝土裂缝的控制措施是大体积砼施工中最重要的一个环节，也是大体积砼有别于普通砼的所在之处在此，从裂缝形成的原因和控制措施两个方面做详细阐述7.1. 裂缝产生原因大体积砼在硬化过程中，由于结构截面大，水泥用量多，水泥水化所释放的水化热会产生较大的温度变化和收缩作用；砼结构或构件内部产生的水化热不易散发出来，这样就有可能导致结构或构件内外形成温差，由此形成的温度收缩应力导致钢砼产生裂缝；另一方面，水泥水化的同时会导致砼失水引起体积收缩变形，砼受到地基和其他结构的边界条件的约束时就会引起拉应力，当超过了砼抗拉强度时就可能产生贯通整个截面的裂缝，以致影响到结构或构件的质量。
7.2. 裂缝控制措施大体积混凝土的裂缝破坏了结构的整体性、耐久性、防水性、危害严重，必须加以控制，大体积开裂主要是水化热使混凝土温度升高引起的，所以采用适当措施控制混凝土温度升高和温度变化速度，在一定范围内，就可避免出现裂缝这些措施包含了混凝土施工的全过程，包括选择混凝土组成材料、施工安排、浇筑前后降低混凝土的措施和养护保温等减小大体积混凝土与约束体之间的相互制约，以永久性伸缩缝的方式，将超长的现浇混凝土结构分成若干段，以释放大部分变形，从而减小了约束应力采取措施控制混凝土与约束体之间的相对温差，控制混凝土的收缩应力，改善配筋，提高混凝土的抗拉强度等都能控制混凝土的裂缝对于大体积混凝土结构的施工，仅通过设置后浇带或掺加微膨胀剂的方法是不足以完全消除混凝土的温度裂缝，而应根据混凝土结构的不同特点、受力状况、约束条件等因素进行综合考虑，从工程结构的方案设计、材料性能、施工工艺、养护方法等方面采取综合治理措施，才能确保混凝土的施工质量，预防各种混凝土裂缝的出现就我单位来说，主要从材料的选择、施工工艺以及养护方法等几个方面综合加以控制7.3. 材料方面1）超细矿渣粉具有微珠润滑效应及明显的减水作用，可提高混凝土的和易性、体积稳定性、密实性和抗化学腐蚀性，同时有具有提高混凝土强度、减少混凝土坍落度损失、降低水化热等方面的作用。
可通过在混凝土中掺加适量的超细矿渣粉来改善混凝土的性能另外，还要在混凝土中掺加适量的缓凝型减水剂，以延缓水化热的释放速度、推迟温峰出现并延长混凝土的凝结时间减水剂中阴离子表面活性剂，对水泥颗粒有明显的分散效应，并可使水的表面张力降低而引起加气作用因此在混凝土中掺加一定比例的减水剂，不仅可以改善混凝土和易性，而且可以减少水和水泥用量，从而降低了水化热2）选用低水化热水泥，尽量降低混凝土中的水泥用量，以降低混凝土的温升，提高混凝土硬化后的体积稳定性为保证减少水泥用量后混凝土的强度和坍落度不受损失，可适度增加活性细掺料替代水泥3）通过试验选择合理的砂、石级配，并严格控制砂、石中的泥含量在满足混凝土强度下，骨料尽量选用较大的粒径（2~4cm），同时具有较好的级配，石子的含泥量控制在1%以下，砂的含量在2%以下，这样既提高了混凝土抗压强度，也可以减少水泥用量4）掺加适量粉煤灰，可减少水泥用量，从而达到降低水化热的目的但掺量不能大于30%5）对于大体积混凝土，建议设计方尽可能采用小直径密间距配筋，根据多年实践证明：在厚大体积混凝土中适当加配小直径密间距的温度对于混凝土的抗裂能起到较好的作用改善钢筋配置对控制裂缝也是很有效的。
7.4. 施工方面大体积混凝土在其硬化期间，水泥水化产生大量的水化热，使混凝土内部温度升高，造成较大的内外温差，由温差引起的内外不一致的变形将导致混凝土产生较大的温度应力，若不对温差加物的以控制将导致混凝土结构产生裂缝，给工程带来不同程度的危害，为了保证建筑安全和长期正常工作，必须在施工期有计划的控制混凝土的温度，防止其产生的裂缝1）严格控制混凝土的浇筑速度，一次浇注的混凝土不可过高、过厚，以保证混凝土温度均匀上升对于断面相差很大的结构和剪力墙的孔、洞、口处，应先浇灌较深的部位，待静止1~2h、混凝土沉降后，再与断面或孔洞上部的混凝土一起浇筑2）选择较适宜的气温浇筑大体积混凝土，尽量避开炎热天气浇筑混凝土3）可以适当考虑在混凝土中掺加合成纤维混凝土中掺入合成纤维后，可使数以千万计的纤维三维均匀的分布在混凝土内部，混凝土塑性阶段干缩及冷缩所产生的表面一旦延伸到合成纤维即可停止发展4）分层浇捣，逐步推进，防止振捣过程中出现漏振，并要严格控制振捣的时间及插入深度对较长结构的混凝土浇捣时，可以后浇带为界分成几个区域，分块进行施工，每一块力求采用泵送商品混凝土一次浇筑成型也可用全斜面分层方法进行连续浇筑，一方面便于振捣，另一方面可利用混凝土层面散热。
当浇筑时外界气温过高，还可采用在输送管上加盖草袋并喷冷水；混凝土搅拌车到场等待时往搅拌罐上喷冷水的措施来控制混凝土的浇筑温度5）合理安排施工工序，遵循“同时浇捣、分层推进、一次到位、循序渐进”的成熟工艺，薄层浇捣，均匀上升，以利于散热要重点把握好混凝土流淌的最近点和最远等边缘部位，不能漏振6）高频振动棒应尽量垂直插入，快插慢拔，插点交错，均匀布置在振捣上一层混凝土时，应深入下一层约5cm，以消除层间的接缝振捣时间以表面基本水平并出现水泥浆，混凝土不再冒气泡、不再明显层落为度7）采用二次振捣技术，在浇注混凝土凝结前的适当时间内进行二次振捣，以增加混凝土的密实度，减少混凝土内部的微裂缝，提高混凝土的强度和抗渗性能改进施工工艺，进行二次震捣，能排除混凝土因泌水在粗骨料、水平钢精下部生成的水分和空隙，增加混凝土密实度，减小内部微裂和提高混凝土强度，这要求掌握好两次振捣的间歇控制方法为：将运转着的振动棒以其自身重力逐渐插入混凝土中进行振捣，拔出时仍能自行闭合，而不会在混凝土中留下空隙否则不能进行二次振捣8）当混凝土长度超过规范的最大间距时，不采用分段设缝的处理方法，而且在混凝土中掺入一定量的微膨胀剂，通过混凝土的微膨胀使其在结构中建立预应力场，以抵消或减少因混凝土干缩和温度变形而引起的拉应力。
为充分发挥其膨胀效能，适时和充分的保湿养护最为重要，混凝土浇筑后，应在终凝后两小时开始带水养护，养护期14天以上9）在混凝土浇注后的12h左右，开始对混凝土表面进行二次压光，以减少收缩变形所引起的表面裂缝10）对于底板等大体积混凝土，由于泌水较多，若不排除，容易影响强度，因此混凝土泵送时，宜优先供应中间泵位，使浇筑呈突弧形向前推进，以便使泌水随混凝土浇筑流向两侧，再用离心泵及时排出泌水，在收头处浇筑时采用反向浇筑，使泌水形成一积水沟，便于抽除7.5. 养护方面良好的施工养护对于控制混凝土温升、降低温差至关重要，能有效地提高混凝土的强度和抗裂能力混凝土浇注后要及时覆盖，并于终凝后及早开始养护1）将基层和模板均匀浇水、湿透，如遇风季，需设置挡风设施及密封保水养护措施墙板养护14d，拆模后用草袋或麻布覆盖墙面，继续喷淋养护14d以上2）在混凝土振捣并硬化后，应立即在其上覆盖1层塑料薄膜进行保水养护，以潮湿养护的时间越长越好7.6. 施工缝处的裂缝控制1）设专人负责施工缝处的养护工作，于施工后及时挂湿麻袋覆盖，用喷雾器喷水保湿，保证施工缝于施工前充分润湿24h以上2）采用泵送混凝土工艺，由施工缝处开始布料，分层逐步向远端斜面推进。
3）垂直施工缝处宜采用二次振捣工艺，以增加混凝土的密实度、减少混凝土的收缩振捣时要谨防过振，防止表面形成过多的浮浆而产生干缩裂缝4）在混凝土初凝前，开始对混凝土表面进行碾压、收光为预防混凝土表面的干缩裂缝，应适度增加施工缝处的碾压、收光次数7.7. 施工中的温度控制保温是大体积混凝土施工的关键环节，其目的是降低大体积混凝土浇筑块体是内外温差以降低混凝土内部自约束应力，其次是降低混凝土块体的降温速度，充分利用后期混凝土的抗拉强度，以提高混凝土承受外约束应力后的抗裂能力另外，为了防止混凝土表面脱水干裂也必须进行保湿养护，对于大体积混凝土宜采用麻袋保湿养护7.8. 施工缝留设位置 施工缝的位置应设置在结构受剪力较小和便于施工的部位, 且应符合下列规定: 柱应留水平缝, 梁、板、墙应留垂直缝 ( 1) 施工缝应留置在基础的顶面、梁或吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面 ( 2) 和楼板连成整体的大断面梁, 施工缝应留置在板底面以下20mm～30 mm 处当板下有梁托时, 留置在梁托下部 ( 3) 对于单向板, 施工缝应留置在平行于板的短边的任何位置 ( 4) 有主次梁的楼板, 宜顺着次梁方向浇筑, 施工缝应留置在次梁跨度中间1/3 的范围内。
( 5) 墙上的施工缝应留置在门洞口过梁跨中1/3 范围内, 也可留在纵横墙的交接处 ( 6) 楼梯上的施工缝应留在踏步板的1/3 处 ( 7) 水池池壁的施工缝宜留在高出底板表面200 mm～500 mm 的竖壁上 ( 8) 双向受力楼板、大体积混凝土、拱、壳、仓、设备基础、多层刚架及其他复杂结构, 施工缝位置应按设计要求留设7.9. 施工缝施工方法：施工缝的处理和砼浇筑，在第二阶段浇筑楼面混凝土前，将表面松散砼渣凿掉，清理干净，检查及清理施工缝部位的砼碴和杂物，并用清水进行清洗，充分浇湿接口位置的旧砼，然后在即将接合时，将旧砼表面淋上一层水泥浆施工缝约2米宽位置用C50的细石膨胀混凝土浇筑，膨胀剂采用UEA-W高效改进型低碱膨胀剂（UEA-II），掺量为水泥用量的12%，充分振捣密实并注意该部位的混凝土级配和砼的坍落度，避免砼离析及坍落度过大7.10. 经济措施与合同措施同步实施经济措施不但包括对参与大体积砼现场浇筑施工的全体人员的监督管理，也包括对外协单位如商品砼供应商、法定的试验检测单位、大型浇筑机械设备提供商的约束和监督，以经济杠杆的作用来实现对大体积砼浇筑施工的总体管理，确保大体积砼浇筑质量。
7.11. 补救措施当砼构件出现裂缝时，应对裂缝性质进行判别经监理、设计方同意后，对于表面性裂缝，可采取表面封闭方法；贯穿性无害裂缝，可采取化学灌浆方法为保证工程质量，确保混凝土结构安全性，在该项目今后施工过程中，对转换层的混凝土施工及施工缝处理方法严格按此方案执行。
