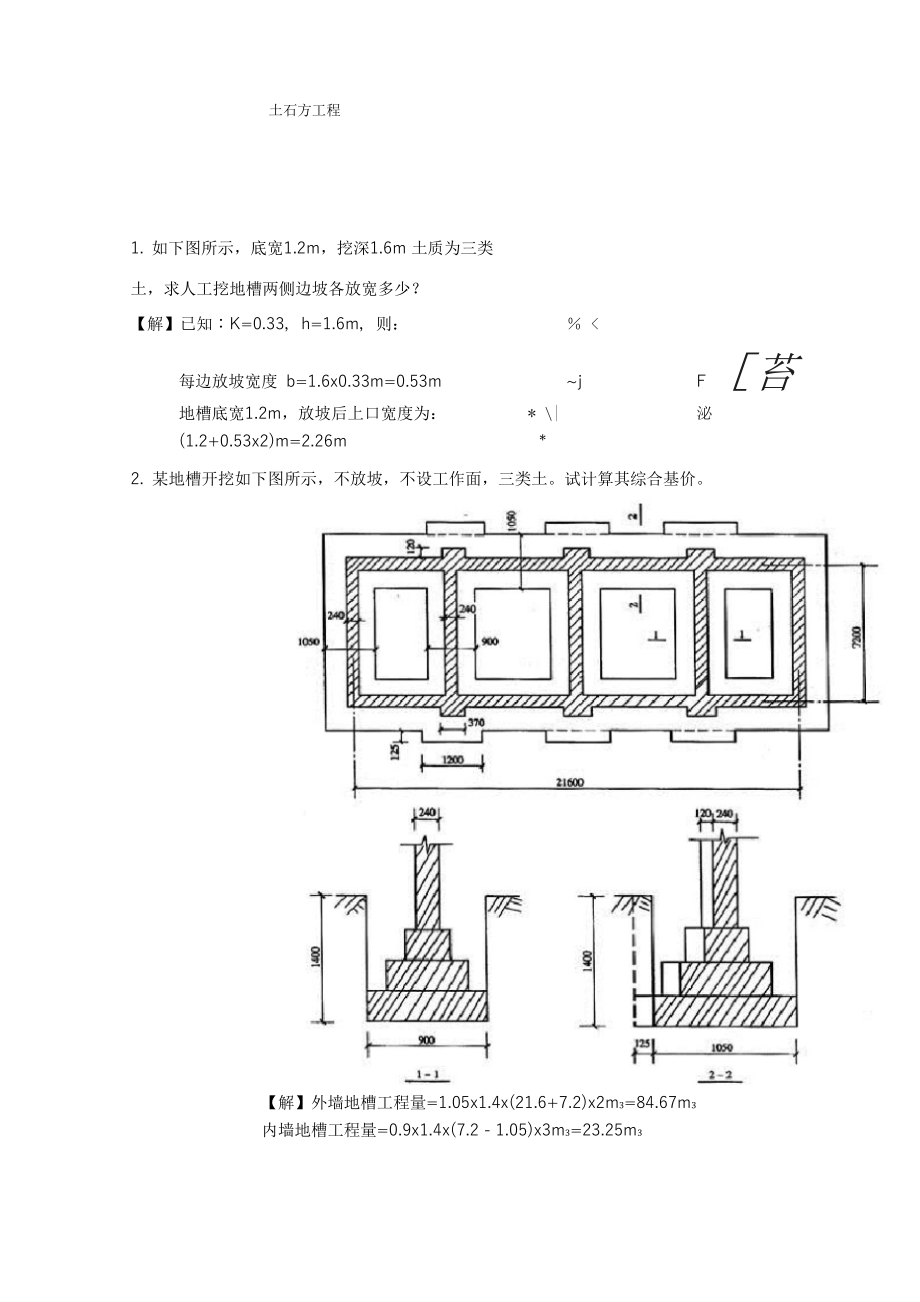

土石方工程1. 如下图所示，底宽1.2m，挖深1.6m 土质为三类土，求人工挖地槽两侧边坡各放宽多少？【解】已知：K=0.33，h=1.6m，则： ％ <每边放坡宽度 b=1.6x0.33m=0.53m ~j F ［苔地槽底宽1.2m，放坡后上口宽度为： * \| 泌(1.2+0.53x2)m=2.26m *2. 某地槽开挖如下图所示，不放坡，不设工作面，三类土试计算其综合基价解】外墙地槽工程量=1.05x1.4x(21.6+7.2)x2m3=84.67m3内墙地槽工程量=0.9x1.4x(7.2 - 1.05)x3m3=23.25m3附垛地槽工程量=0.125x1.4x1.2x6m2=1.26m3合计=(84.67+23.25+1.26)m3=109.18m3套定额子目 1-33 1453.23/100m2x767.16=11148.60 (元)挖地槽适用于建筑物的条形基础、埋设地下水管的沟槽，通讯线缆及排水沟 等的挖土工 程挖土方和挖地坑是底面积大小的区别，它们适用建造地下室、满堂基础、独 立基础、设备基础等挖土工程3. 某建筑物基础如下图所示，三类土，室内外高差为0.3米计算：（1）人工挖地槽综合基价；（2）砖基础的体积及其综合基价。
蕃＜0?平面阳砖基础体积二基础顶宽x（设计高度+折加高度）x基础长度砖基础大放脚折扣高度是把大放脚断面层数，按不同的墙厚，折成高度折加高 度见下表表1标准砖基础大放脚等高式折加高度（单位：m）摩1祷4储43磴增址断而&础小43d0^67&0U1La 1970.129山削E0.077她0. C472&鸵0,3940. E590.193物0,12&0.0945四虹就康0.做a哪0- 321h颂0,2B0.1575五M瞅tk M70. m鼠测40.3130.糅876L378上湫0. g0 53$Q 447(UM8七挪81皿k汹6瑚0,刑A2.3631.553i.n?愉0.5670九2.5531. M1.4WL1530. S5BG.面朋t顷9& 3花1.76S1.4Q9-1H1化四注]i.本表技标匪砖教而放牌每县等商皿醐斟计算.如材加肉度护此%警f '口下表虬单星\mi5-折加高厘密字峰二位小数，第三位职后四舍五人，【解】(1)计算挖地槽的体积：地槽长度二内墙地槽净长+外墙地槽中心线长={[5.00-(0.45+0.3+0.1) x2] + [7+5+7+5]}m=27.30m地槽体积二(0.9+2x0.3+2x0.1)xi.0x27.30m3=46.41m3套定额子目 1-33 1453.23/100m2x46.41=674.44 (元)(2)计算砖基础的体积：11本工程为等高式大放脚砖基础，放脚三层，2砖，查上表得折扣高 度为 0.259。
砖基础截面积为：(0.259+1.2)x0.365=0.5325 (m2) 砖基础长二内墙砖基础净长+外墙砖基础中心'线长={(5.0-0.37)+(7+5+7+5))m=28.63m砖基础体积二基础截面面积x基础长=0.5325x28.63m3=15.25m3套定额子目 3-1 1461.08/10m2x15.25=2228.15 (元)4. 某建筑物的基础如下图所示，三类土，计算人工挖地槽工程量及其综合基价解】计算次序按轴线编号，从左至右，由下而上基础宽度相同者合并11、12轴：室外地面至槽底的深度X槽宽X长=(0.98-0.3)x(0.92+0.3x2)x9x2m3=25.99m3①、②轴：(0.98-0.3)x(0.92+0.3x2)x(9-0.68)x2m3=24.03m3③、④、⑤、⑧、⑨、⑩轴：(0.98—0.3)x(0 . 92+0.3x2)x(7-0.68-0.3x2)x6m3=49.56m3⑥、⑦轴：(0.98-0.3)x(0 . 92+0.3x2)x(8.5-0.68-0.3x2)x2m3=20.85m3A、B、C、D、E、F 轴：(0.84-0.3) x ( 0.68+0.3 x 2 ) x [39.6 x2+(3.6-0.92)]m3=84.89m3挖地槽工程量=(25.99+24.03+49.56+20.85+84.89)m3二m3套定额子目 1-33 1453.23/ 100m2x205.32=2983.775. 某工程挖地槽放坡如下图所示，三类土，计算其综合基价。
解】 工程量二(1.5+1.5+0.594 x 2) x 1.8 - 2 x [(21 十 12+15) x 2+ ( 15 -1.5) ]m2=412.73m2套定额子目 1-34 1530.46/ m2x412.73=6316.67 (元)6.如图所示，求人工挖沟槽支挡土板土方工程量(二类土)及其综合基价解】(1)挖土方工程量：(1.4+0.1x2+0.15x2)x1.5x(20+10)x2m3=1.9x1.5x60m3=171.00m3定额子目 1-29 换 (767.16x1.1) /100m2x171.00=1443.03 (元)(2)挡土板工程量：1.5x2x(20+10)x2m2=3x60m2=180m2套定额子目 1-62 1948.57/100m2x180=3507.43 (元)人工挖地槽定额，一般以土壤类别和挖土深度划分定额子目，工程内容 包括挖土、装土、抛土于槽边1m以外，修理槽壁、槽底，在编制工程预算时， 没有地质资料，又不易确定土壤类别时暂按干土、坚土计算在竣工结算时按实际土壤类别加以调整穴捎上槌我槽平断图 m7. 挖方形地坑如图所示，工作面宽度150,放坡系数1 : 0.25，四类土。
求其工 程量及其综合基价—0.300 1~ ■【解】方形不放坡地坑计算公式：V=abH，坑深2.8m，放坡系数0.25时V= (2.8+0.15x2+0.25x2.8) 2x2.8+1/3x0.252x2.83m3=40.89m3套定额子目 1-51 2567.43/100m2x40.89=1049.81 (元)8. 如图所示，求其工程量及综合基价土质为三类土，有垫层，一次放坡基槽, 坡度0.33…仲卜』烦【解】工程量=(2+0.15x2+2+0.15x2+1.9x0.33x2)x1.9 — 2x[(9+7.5+7.5+8.4)x2+(8.4-2-0.15x2)x2]m3=428.22m3套定额子目 1-34 1530.46/100m2x428.22=6553.74 (元)9. 某建筑物基础的平面图、剖面图如图所示已知室外设计地坪以下各工程量:垫层体积2.4m2,砖基础体积16.24m3试求该建筑物平整场地、挖土方、回填土、房心'回填土、余土运输工程量（不考虑挖填土方的运输），人工装土翻斗车运土，运距300m图中尺寸均以mm计放坡系数K=0.33,工作面宽度c=300mm基础平面图 割面图【解】平整场地面积 F=(a+4)x(6+4)=(3.2x2+0.24+4)x(6+0.24+4)m2=108.95m2套定额子目 1-56 218.44/100m2xi08.95=237.99 (元)挖地槽体积(按垫层下表面放坡计算)V1=H(a+2c+KxH)L= 1.5x(0.8+2x0.3+0.33x1.5)x[(6.4+6)x2+(6-0.4x2-0.3x2)]m3=83.50m3套定额子目 1-33 1453.23/100 m3x83.50=1213.45 (元)基础回填体积V2二挖土体积一室外地坪以下埋设的砌筑量=(83.50 — 2.4 一 16.24)m3=64.86m3套定额子目 1-54 680.64/100m3x64.86=441.46 (元)房心回填土体积V3=室内地面面积xh=(3.2 - 0.24)x(6—0.24)x2x0.27m3=9.21m3套定额子目 1-54 680.64/100 m3x9.21=62.69 (元)余土运输体积V4二挖土体积一基础回填土体积-房心回填土体积 二(83.50-64.86-9.21)m3=9.43m3套定额子目 1-136 1272.04/100 m3x9.43=117.15 (元)10. 某构筑物基础为满堂基础，基础垫层为无筋混凝土，长宽方向的外边线尺寸 为8.04m和5.64m，垫层厚20cm，垫层顶面标高为一4.55m,室外地面标高为 0.65m,地下常水位标高为-3.50m,该处土壤类别为三类土，人工挖土，试计算 挖土方工程量。
解】基坑如图所示，基础埋至地下常水位以下，坑内有干、湿土，应分别计算：(1)挖干湿土总量：[ £查表得k=0.33,云k2h3=* x0.332 x 3.93 = 2.15,设垫层部分的土方量为V ,1垫层以上的挖方量为V2,总土方为V0,则V0=V+V2=axbx0.2+(a+kxh)(b+kxh)xh+ 3 k2h3=(8.04x5.64x0.2+9.327x6.927x3.9+2.15)m3=(9.07+254.12)m3=263.19m3⑵挖湿土量：L按图，放坡部分挖湿土深度为1.05m，则告3k2h3=0.042,设湿土量为V3, 则V3=V1+(8.04+0.33x1.05)(5.64+0.33x1.05)x1.05+0.042=(907+8.387x5.987x1.05+0.042)m3=61.84m3定额子目 1-5 换 (1111.76+668.01x0.18) /100m2x61.84=761.87 (元)(3)挖干土量V4 :V4=Vo—V3=(263.19—61.84)m3=201.35m3套定额子目 1-5 1111.76/100m2x201.35=2238.53 (元)。
