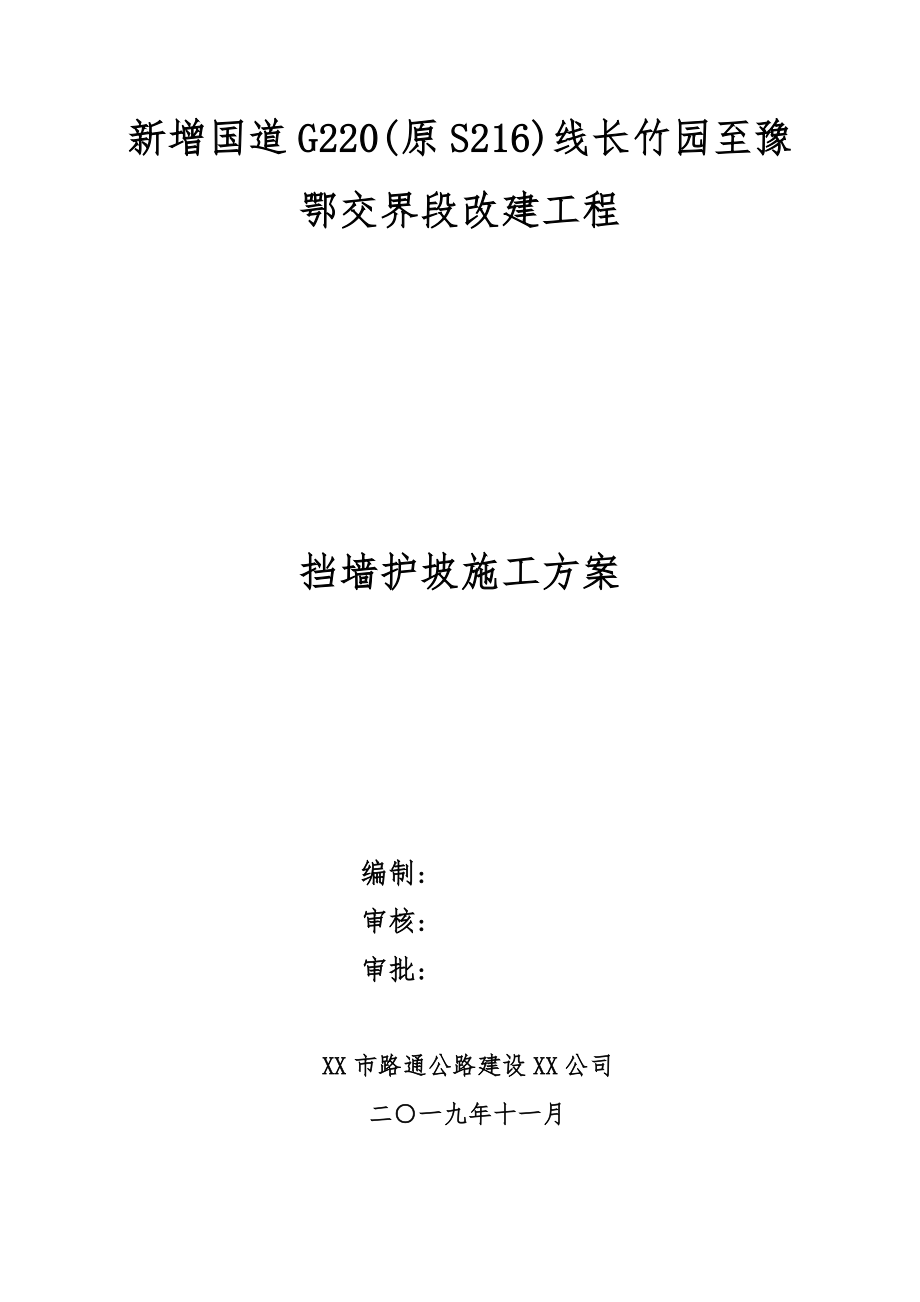

新增国道G220(原S216)线长竹园至豫鄂交界段改建工程挡墙护坡施工方案编制:审核:审批:XX市路通公路建设XX公司二○一九年十一月1目 录防护专项施工方案1 编制依据(1)新增国道G220(原S216)线长竹园至豫鄂交界段改建工程施工图；(2)国家现行技术规范及设计技术标准:《公路工程技术标准》JTG B01-2014《公路桥涵施工技术规范》(JTG TF60～2011)《公路工程质量检验评定标准 第一册 土建工程》(JTG F80/1—2017)《公路工程施工安全技术规程》(JTJ F90-2015)(3XX公司以往建设项目的施工经验和拟投入本项目的生产资源；(4)我部对本项目现场和周围环境调查掌握的有关资料；(5)本工程的质量标准和暂定工期及我项目的创优规划、工期目标等2 工程概况2.1工程简介新增国道G220(原S216)线长竹园至豫鄂交界段改建工程，是原S216线的一部分，是“十三五”期间的国道升级改建项目位于XX市南部XX县长竹园乡境内，起于长竹园乡武畈村(新增G220(原S216)线XX县城至长竹园改建工程终点)，起点桩号K61+200，向南经肖家畈村、五里山村、木厂河、止于黄柏山村油坊村组南(豫鄂交界)，终点桩号K73+575.166,路线全长12.375km。
主要技术标准:1、公路等级:二级公路；2、路基宽:12.0米3、设计速度:60km/h；4、横断面布置:2×3.5m行车道+2×1.75m硬路肩+2×0.75m土路肩=12.0m；5、汽车荷载等级:公路I级；6、设计洪水频率:中桥1/100，小桥、涵洞、路基1/50；7、地震动峰值加速度系数:0.1主要工程量:路基土石方:1、填方(压实方):1625528m³，其中土方486340m³，石方1139196m³；2、挖方(天然密实方):1968809m³，其中土方604524m³，石方1364285m³；弃方(天然密实方):356594m³，其中弃土方40370m³；沥青混凝土路面130501㎡；水泥稳定碎石基层133696.6㎡；水泥稳定碎石底基层139748.2㎡；级配碎石垫层102599.8㎡，防护工程6311m；排水工程6674m；软土路基处理1.779km；新建小桥99.13m/3座；中桥374.6m/7座；涵洞34道；平面交叉15处等2.2气象项目所经地区位于XX县境内，属亚热带季风气候区，兼具暖温带气候特征年平均气温15.4℃一月份为全年最冷月，平均气温为1.6~2.2℃，七月份为全年最热月，接近28℃，年平均_时数为2165小时；年平均降雨量为1601㎜，主要集中在6、7、8月份。
2.3水文该项目所经区域为淮河流域，路线附近的流水均为地表汇水地下水主要补给来源为大气降水，地下水蕴藏丰富，水位较低，一般在2~4m左右沿线水流的化学类型简单，为HCO3-Ca型水，对混凝土无结晶和分解性侵蚀，能满足本项目施工用水的质量要求3 总体施工技术方案本合同段砌体防护工程共约1.78万m3，主要为浆砌片石护坡、挡土墙等结构形式因后六公里改线，仅就前六公里施工3.1浆砌片石护坡适用范围:填方路段下部边坡防护设计适用浆砌片石护坡的施工段落详见下表: 桩号型式 左侧右侧K61+450~K61+500护坡5050K61+740~K61+800护坡6060K62+750~K62+790护坡 40K65+080~K65+130护坡5050K65+964~K65+995护坡3131(1)准确测量放线，控制好护坡位置，保证厚度2)砌筑用的片石砌筑前浇水湿润，表面如有泥土、水锈，应清理干净薄片不得使用，最小边长及中部厚度不小于15cm (3) 路基浆砌片石护坡用坐浆法施工 (4) 砂浆配合比用重量比，施工人员严格按照试验人员提供的配合比，用搅拌机拌制砂浆砂浆应具有适当的和易性 (5) 浆砌片石时砌块间砂浆饱满，粘结牢固。
各工作层竖缝应相互错开，不得贯通砌体表面平整，尺寸符合要求 (6)砌体勾缝采用凸缝，勾缝前清除表面粘结的砂浆、灰尘、杂物，并湿润表面勾缝砂浆为1:3水泥砂浆，勾缝嵌入砌缝内2cm深缝槽深度、宽度不足时，凿够深度、宽度后在勾缝勾缝宽度一致，不得空鼓、脱落 (7) 浆砌砌体，应在砂浆初凝后，及时洒水覆盖养生7～14天 (8)施工过程中，必须符合设计及施工技术规范的要求3.2挡土墙施工适用范围:多用于填方路基，防止土体变形失稳设计采用挡土墙施工的段落详见下表: 桩号型式 左侧右侧K61+450~K61+500重力式挡土墙5050K61+500~K61+595重力式挡土墙9595K61+605~K61+740重力式挡土墙135135K61+740~K61+800重力式挡土墙6060K61+800~K61+960重力式挡土墙160160K61+960~K62+020重力式挡土墙60 K62+660~K62+750重力式挡土墙 90K62+700~K62+810重力式挡土墙110 K62+750~K62+790重力式挡土墙 40K62+790~K62+810重力式挡土墙 20K62+900~K63+020重力式挡土墙120120K63+280~K63+340重力式挡土墙6060K63+350~K63+500重力式挡土墙150 K63+880~K64+040重力式挡土墙160 K65+070~K65+080重力式挡土墙1010K65+080~K65+130重力式挡土墙5050K65+140~K65+240重力式挡土墙 100K65+140~K65+260重力式挡土墙120 K65+340~K65+460重力式挡土墙120120K65+964~K65+995重力式挡土墙3131K66+000~K66+017重力式挡土墙1717K66+031~K66+100重力式挡土墙69 K66+580~K66+668重力式挡土墙8888(1)施工准备①测量放线，按设计要求定出墙基位置及开挖边界，用石灰粉撒出轮廓线。
②选择符合规范要求的片石，石料表面的污渍应予以清除所选片石应按石料试验规程进行，片石规格和强度应符合设计要求③在边坡上方做好截、排水设施2)基坑①基坑开挖土方采用人工配合机械开挖，石方采用钻爆开挖，人工进行清理，开挖时要严格按照设计尺寸进行②基底处理基坑开挖后应进行整理和压实，压实后压实度与承载力须满足规范与设计要求如果施工时发现地质情况变化较大，应及时报请监理工程师及总承包部，以便作出相应的处理措施 在基础开挖成形后，将基底松软土石清除，整平并夯实，并按设计要求设置出一定的内倾坡，夯实基础，确保基底承载力符合设计要求如基坑中有水时，应先将水排干③基坑回填挡土墙基础施工完毕后,基坑必须回填夯实3)材料要求:片石:单块片石厚度不得小于20cm，卵形或薄片、风化剥落、受腐蚀严重的石料不得使用砂:采用中(粗)砂，砂的粒径不大于5mm，使用前用5mm孔径筛过筛砂的含泥量不得大于5%水泥:每批水泥均应有生产厂家的出厂合格证，储存期超过三个月的水泥应重新试验确定标号水泥储存在通风良好处，并做好防潮防水措施，结块的水泥严禁使用4)基础施工①砌体应分层砌筑，砌筑上层时，不得振动下层不得在已砌好的砌体上抛掷、滚动、翻转和敲击石块，砌体砌筑完成后，进行勾缝，勾缝平顺。
②砌体应砌成直线，每层大致找平，底层和基层应用较大的精选石块，所有层次的铺砌都应使承重面和石块的的天然面层平行③墙基的开挖和回填应符合图纸和规范中挖基的要求④墙体的沉降缝、伸缩缝、防水层、泄水孔，应符合图纸规定或工程师的指示设置⑤浆砌片石严格按照砌石规范的有关要求施工镶面石应丁顺相间或二顺一丁排列，砌缝宽度不大于30mm，上下层竖缝错开距离不小于80mm⑥伸缝缩、沉降缝及泄水孔的处理挡土墙的伸缩缝和沉降缝宽2cm(施工时缝内夹2公分厚的泡沫板或木板，施工完后抽出木板或泡沫板)从墙顶到基底沿墙的内、外、顶三侧填塞沥青麻丝，深15cm 挡土墙泄水孔为ф5cm的PVC管，泄水孔进口周围铺设50×50×50cm碎石，碎石外包土工布，下排泄水孔进口的底部铺设30cm厚的粘土层并历夯实⑦挡土墙施工质量控制要点墙背全部用水稳定性和透水性良好的材料填筑墙背填土和路基有效搭接，纵向接缝必须设台阶施工方法按照桥背回填要求进行4 施工工艺流程及工艺要点4.1路基防护工艺流程4.1.1浆砌片石护坡施工工艺测量放样 →坡面修整 →基坑开挖 →基础处理→砂砾石层铺设→墙体砌筑4.1.2挡土墙施工工艺测量放样 →挖基坑→动力触探→地基加固→验收→基础放样→砌筑基础→墙身放样→基础回填→墙身砌筑→回填土→勾缝→验收。
4.2工艺要点1)路基防护工程宜与路基挖填方工程紧密、合理衔接，开挖一级防护一级，并及时进行养护各类防护和加固工程应置于稳定的基础或坡体上 2)应根据开挖坡面地质水文情况逐段核实路基防护设计方案，应尽量采用边坡自然稳定下的植物防护或不防护 3)坡面防护施工前，应对边坡进行修整，清除边坡上的危石及不密实的松土坡面防护层应与坡面密贴结合，不得留有空隙 4)在多雨地区或地下水发育地段，路基防护工程施工中，应采取有效措施截排地表水和导排地下水 5)临时防护措施应与永久防护工程相结合 6)浆砌片石砂浆终凝前，砌体应覆盖，砂浆初凝后，立即进行养生 7)路堤边坡采用浆砌片石护坡，宜在路堤沉降稳定后施工 8)浆砌片石护坡每10～15m应留一伸缩缝，缝宽20～30mm在基底地质有变化处，应设沉降缝，可将伸缩缝与沉降缝合并设置 9)泄水孔的位置和反滤层的设置应符合设计要求5雨季施工1)雨季施工应对现场做好排水工作，确保施工现场无积水，确保道路畅通新施工的浆砌片石土要有挡水措施加强施工现场的材料保护，避免因雨水浸泡而使材料变质2)雨季施工期间，对现场供电线路、设备进行全面检查，预防触电事故发生6 人员、机械配制5.1人员配备序号姓名职务备注1张宏伟项目经理2李运富技术负责人3陈帅博技术员4李海龙安全员5白云霆测量人员6张海烽材料员7张进福质检员8马梦飞试验员9防护施工队电工及机修工 2人带班班长2人司机7人小工40人5.2机械配备防护施工对机械设备名称单位型号技术指标数量挖掘机台320型 3装载机台ZL50D3.1m32砂浆搅拌机台 5吊车辆25t2发电机台50KWA2潜孔钻台2空压机台6-10m³27安全措施7.1安全生产目标安全目标确定为“三无、一杜绝、一创建”，“三无”即:无工伤死亡事故；无交通死亡事故；无火灾、洪灾事故；“一杜绝”即:杜绝重伤事故；“一创建”即:创建文明工地。
7.2安全管理体系框图 7.3安全管理体系组织机构建立以项目经理为首的安全管理体系组织机构，负责施工过程的安全工作项目经理部设专职安全员，各施工作业队设兼职安全员安全管理体系组织机构如下:安全领导小组组长:张宏伟副组长:李运富专职安全工程师:孙继勋路基负责人:陈帅博安全员:李海龙 1)项目经理对本工程的施工安全负有领导责任1)项目经理负责组织制定各种安全措施2)项目经理负责对本工程的安全工作管理提供人力、物力3)项目经理负责对本工程重大安全事故进行处理2)项目书记协助项目经理对本工程的安全工作负有管理责任1)负责制定施工安全措施2)负责宣传教育，定期检查施工现场安全3)协助项目经理对本工程重大事故进行处理3) 项目总工负责施工安全技术交底，项目生产副经理负责在施工现场领导实施4)专职安全员协助项目经理部主持现场的安全工作，并对安全负有直接责任1)负责制定现场安全措施2)深入施工现场检查，对违章操作，提出处理意见和整改办法3)深入施工现场安全教育，定期进行检查5)施工队兼职安全员对经理部专职安全员负责，并对本工程的安全工作承担直接责任，直接负责本施工队安全检查、安全教育7.4危险源的辨识主要危险源为机械伤害、触电、车辆伤害等。
7.5管理措施(危险源的防范)1) 施工时安全措施(1) 施工现场必须设有保证施工安全要求的照明，严禁任意拉线接电 (2) 各工种进行上下立体交叉作业时，不得在同一垂直方向操作高空作业必须必须佩带安全带，施工护栏时，外侧要挂安全防护网3) 进入施工现场的人员，应按规定配戴劳动保护用品和安全用具，尤其是安全帽作业人员不得穿拖鞋、高跟鞋、硬底易滑鞋2)加强民工的安全教育和管理(1) 劳务民工进场后，由项目部办公室定期对他们进行安全生产教育，根据分工分别对他们进行安全操作训练，经考试合格后，方可准许进入他们操作岗位，并为危险性工种购买保险未经过安全教育和安全操作训练的民工，不得进入施工现场干任何工种的工作；(2) 定期对民工进行安全检查，一旦发现没有带安全帽、穿拖鞋在现场等违反安全操作规程者，立即清除出施工队伍；(3) 各施工队和部门招用民工必须经过项目部办公室同意，未经同意私自招用民工者，将对有责任人按有关规章制度进行处罚 3)安全检查(1) 各施工队队长是安全检查的第一把关人，重点工序要在每一天工作之前或下班后都进行一次安全检查2) 专职安全员除正常在工地检查外，对重点新工序要提出安全注意事项，并配合工地技术人员做好安全技术交底。
3) 定期召开安全会议，解决出现的问题，及时采取措施消除事故隐患8 环境保护计划及措施8.1环境保护计划1)环境保护目标环保、水保工程与主体工程“三同时”施工(即同时设计、同时施工、同时投产使用)，努力把工程设计和施工对环境的不利影响减至最低限度，确保公路沿线景观不受破坏，河流水质不受污染，植被有效保护，将本分部建成环保型高速公路2)环境保护管理组织机构作好环境保护工作，是施工企业应尽的义务我部将按照ISO14001环境管理体系标准要求建立以项目经理任组长的环境保护领导小组，对应成立环境保护实施小组，配备工区环保员施工过程中，严格按照国家、交通部、地方政府、建设单位的规定和要求，建立环境保护管理制度，从组织上、制度上、经济上保施工环保、环境保护，满足国家规定标准和当地环保部门标准，落实环境保护责任制由项目经理负责对分部的领导层、管理层负责人，进行环境保护法规的学习教育，依次组织全体施工班组人员进行学习分工段、工点、生活区制定控制污染的具体的执行标准、要求和环境保护计划我部将环境保护工作业绩与安全、质量、进度等同等对待，同步检查，同步考核所有环境保护工程与正式工程同时施工，同等要求环保领导小组组长:张宏伟副组长:李运富专职环保工程师:孙继勋路基负责人:陈帅博环保员:李海龙环境保护管理组织机构框图 3)环境保护规划制度施工前对施工区域的环境情况进行调查，根据国家、交通部、地方政府有关环保法律法规、规定，结合建设单位有关环保、水保管理办法，制定环境保护的具体安排及相应措施，确保环境保护目标。
4)环境保护“三同时”环境保护须保持“三同时”制度，即环境保护设施与主体工程同时设计、同时施工、同时投产使用的制度施工时根据环保设施设计及施工方案，做好设计环保设施及临时工程的环保设施，保护好施工现场及驻地周围环境5)环境保护目标责任制建立环境保护目标责任制，本施工区域内环境保护工作由各工区负责人向项目经理部负责工区责任人负责工区内各施工单位环境保护目标责任书的制定、下达、实施和考核工作，将环境保护工作与每个施工人员的责任、权力、利益和义务有机结合，切实做到奖优罚劣8.2环境保护措施1)植物及水土保持措施(1)对合同规定的施工界限内、外的植物、树木等尽力维持原状；砍除树林和其它经济植物时，事先征得所有者和业主的指示同意，严禁超范围砍伐2)在施工现场和生活区设置足够的临时卫生设施，经常进行卫生清理，同时(在生活区周围种植花草、树木，美化生活环境3)工程完工后，及时进行现场彻底清理，并按设计要求采用植被覆盖或其它处理措施2)预防水污染措施施工废水、生活污水按有关要求进行处理，不直接排入农田、河流和渠道清洗骨料的水和其他施工废水采取过滤、沉淀处理后排放，以免污染周围环境施工机械的废油废水采取隔油池等有效措施加以处理，处理在排放标准范围内时再排放。
3)粉尘、噪音控制措施(1) 粉尘控制措施①运转时有粉尘发生的施工场地，如水泥混凝土拌和站均应有防尘设备在这些场所作业的工作人员，配备必要的劳保防护用品② 运输可能产生粉尘的车辆配备挡板及棚布，防止粉尘飞落③ 作业场地及运输车辆及时清扫、冲洗，保证场地及车辆的清洁④ 严禁在场地内燃烧各种垃圾及废弃物⑤ 尽量防止施工场地和运输道路产生的扬尘，工地便道用洒水车洒水降尘⑥ 保护场地周围环境，不在工地围蔽外堆放材料、垃圾⑦ 施工期间爱护环境，保护绿化，保护好已成建筑物、路面，不损坏、不污染，完工时彻底清场，恢复原有道路、设施，并将工地及周围环境清理整洁，做到工完、料清、场地洁净，达到一次顺利交付2)噪音控制措施①对使用的工程机械和运输车辆安装消声器并加强维修保养②机械车辆途经居住场所时应减速慢行不鸣喇叭③在比较固定的机械设备附近修建临时隔音屏障减少噪音传播④合理安排施工作业时间尽量降低夜间车辆出入频率夜间施工不得安排噪音很大的机械⑤适当控制机械布置密度，条件允许时，拉开一定距离，避免机械过于集中形成噪音叠加4)防治大气污染措施(1)施工场地和运输道路经常洒水降尘，尽可能减少灰尘对生产人员和其它人员造成危害，减少灰尘对农作物的污染。
2)在运输水泥等易飞扬的物料时用蓬布覆盖严密并装量适中不得超限运输在设备选型时选择低污染设备并安装空气净化系统确保达标排放对汽油等易挥发品的存放要采取严密可靠的措施5)固体废弃物处理措施(1)施工营地和施工现场的生活垃圾应集中堆放2)生活中的废弃物经当地环保部门同意后运至指定地点工地厕所派专门的人员清理打扫，定期对周围喷药消毒，以防蚊蝇滋生、病毒传播3)报废材料或施工中返工的挖除材料，立即运出现场并按要求堆放或进行掩埋处理对于施工中废弃的零碎配件边角料，如水泥袋、包装箱等及时收集清理9 文明施工措施文明施工是进行精神文明和物质文明建设的重要内容，是提高工程经济效益和社会效益的重要保证1) 在施工现场设置工程概况牌、文明施工管理牌、安全纪律牌、防火须知牌等工程标牌，工程标牌设置在醒目位置上，载明项目名称、规模、开竣工日期、施工许可证号、建设单位、设计单位、质量、安全监督单位、施工单位、监理单位和联系等2) 严格遵守当地环保等有关部门的规定，在施工现场设置专职卫生员，负责及时清扫垃圾、保持环境卫生，清洁卫生间、除“四害”、保证工地食堂的清洁卫生；门窗设置纱门窗，炊事员必须持健康证上岗现场办公室和员工宿舍整洁卫生、通风良好。
卫生间保持清洁并建立卫生值日制度3) 施工现场内材料、施工器具码放整齐、美观，对周围环境无不良影响，砂石禁止混堆，要界线分明；钢筋按品种、型号、规格进行标识并分别对方且有防锈措施；其他设备材料按现场平面图布置进行存放并适当标识场区内施工机械不作业时，停放整洁并对周围无不良影响4) 加强职工的思想品德教育，做到与周边居民关系融洽、友好相处，在施工现场行为举止文明礼貌，对不文明人员，一经发现，立即令其撤离施工现场5) 进入施工现场的人员一律要戴安全帽，高空作业要系安全绳，不得光脚、穿拖鞋上岗作业，严格正确使用工作鞋、绝缘鞋、绝缘手套、绝缘工具；严禁抛掷、下掉材料、工具、废杂物等由经理部专职安全员负责巡视检查，对不遵守安全施工的人员按照相应制度进行处罚，严重违反或屡教不改者清出施工现场。
