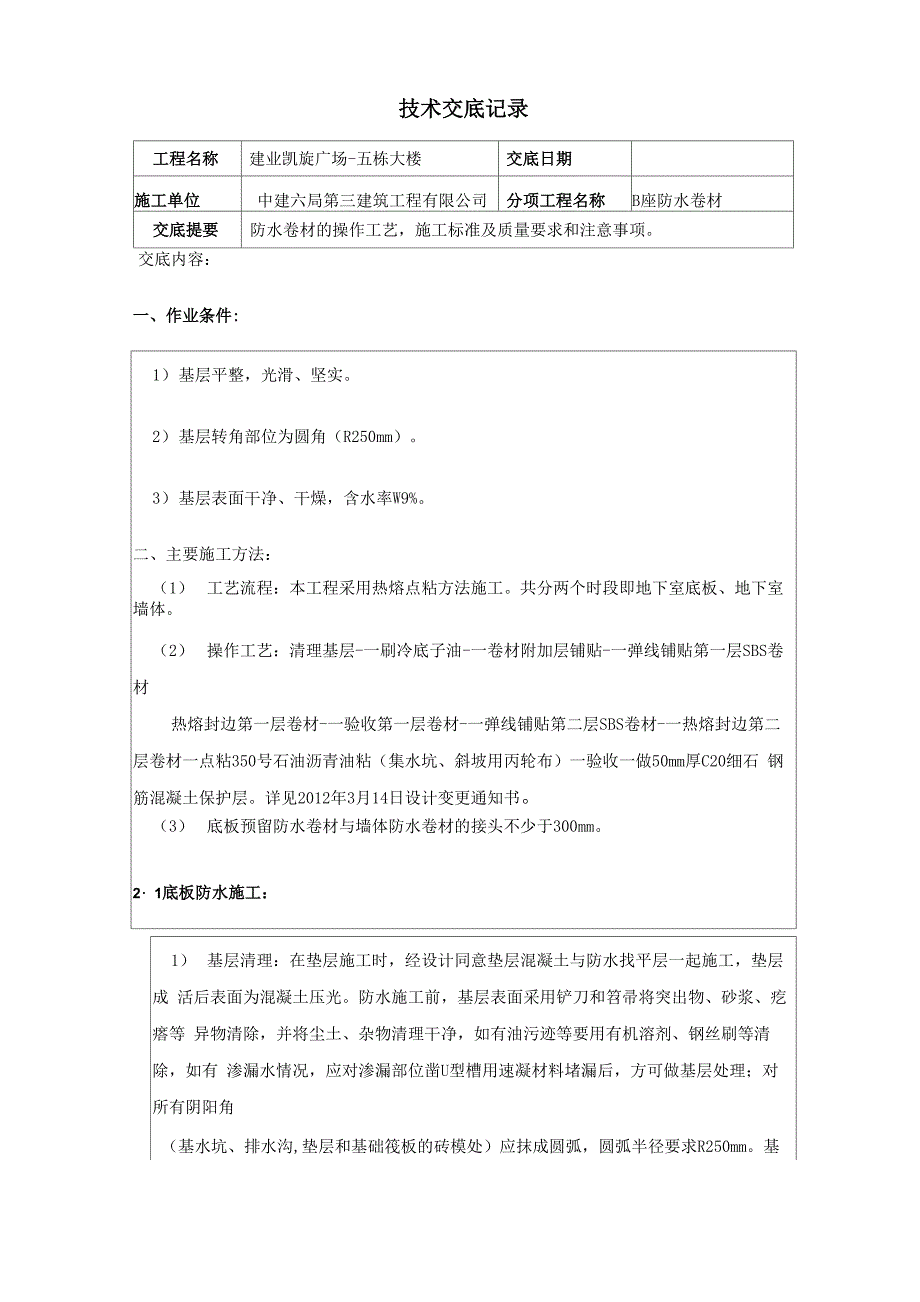

技术交底记录工程名称建业凯旋广场-五栋大楼交底日期施工单位中建六局第三建筑工程有限公司分项工程名称B座防水卷材交底提要防水卷材的操作工艺，施工标准及质量要求和注意事项交底内容：一、作业条件:1） 基层平整，光滑、坚实2） 基层转角部位为圆角（R250mm）3） 基层表面干净、干燥，含水率W9%二、主要施工方法：（1） 工艺流程：本工程采用热熔点粘方法施工共分两个时段即地下室底板、地下室墙体2） 操作工艺：清理基层-一刷冷底子油-一卷材附加层铺贴-一弹线铺贴第一层SBS卷材热熔封边第一层卷材-一验收第一层卷材-一弹线铺贴第二层SBS卷材-一热熔封边第二 层卷材一点粘350号石油沥青油粘（集水坑、斜坡用丙轮布）一验收一做50mm厚C20细石 钢筋混凝土保护层详见2012年3月14日设计变更通知书3） 底板预留防水卷材与墙体防水卷材的接头不少于300mm2・1底板防水施工：1） 基层清理：在垫层施工时，经设计同意垫层混凝土与防水找平层一起施工，垫层成 活后表面为混凝土压光防水施工前，基层表面采用铲刀和笤帚将突出物、砂浆、疙瘩等 异物清除，并将尘土、杂物清理干净，如有油污迹等要用有机溶剂、钢丝刷等清除，如有 渗漏水情况，应对渗漏部位凿U型槽用速凝材料堵漏后，方可做基层处理；对所有阴阳角（基水坑、排水沟,垫层和基础筏板的砖模处）应抹成圆弧，圆弧半径要求R250mm。
基层 表面要求干燥、干净、平整、坚固，无起砂、起皮掉灰现象2） 基层处理：在已经处理好的基层上涂刷基层处理剂，用长柄滚刷将基层处理剂涂刷 在基层表面要涂刷均匀，不得漏刷或露底在阴阳角、平立交接处、集水坑、排水沟，砖模周围处和其它需要做附加层的部位，采用热熔满粘法施工，基层清扫干净3）附加层施工：对所有角度W135度的阴阳角做卷材附加层，要求附加层宽度500mm； 对凸出基层部份结构做500mm宽附加层4）大面铺贴：a. 底板基层与卷材之间采用点粘法施工，在找平层表面弹按线铺展卷材，并在平立 面交接等处采用热熔满粘施工；卷材与卷材之间采用满粘法，粘结率应为100%铺贴时应展 平压实，卷材与基层和上下卷材之间必须粘结紧密b. 起始端卷材粘牢后，持火焰喷灯的人应站在滚铺前方对着待铺的整卷卷材，使喷灯 距卷材及基层加热处0.3~0.5m施行往复移动烘烤（不得将火焰停留在一处火烧烤时间过长， 否则易产生胎基外露或胎体与改性沥青基料瞬间分离），至卷材底面胶层呈黑色光泽并拌有 微泡（不得出现大量大泡）即及时推滚卷材进行粘铺，后随一人施行排气压实工序c. 卷材搭接双层铺贴要求长边搭接100mm，短边搭接长度应为100mm ；同一层相邻两 幅卷材铺贴时，横向搭接边应错开1500mm以上，且上、下两层卷材禁止互相垂直铺贴；上、 下两层卷材铺贴应错缝，错缝宽度应大于1/3幅宽（幅宽1000mm）d. 卷材大面铺贴的方向如下图所示：2.2立面防水施工：1. 清理基层：要求基层无杂物、尘土或滞留砂浆，用2m长直尺检查，基层与直尺之间 的最大空隙不应超过5mm；空隙仅允许平缓变化，且每米长度内不得多于一处2. 穿外墙的对拉螺栓齐根切割，用1:3的水泥砂浆抹成圆弧或钝角。
3•水泥砂浆结疤，污物用铲刀清理干净4. 对结构墙体阴阳角做500mm宽卷材附加层5. 对穿墙的管道要做附加层和特别处理6•铺贴大面卷材，其工艺流程与底板相同，预留错缝搭接长度；主体结构完成后，铺 贴立面卷材时，应先将接茬部位的各层卷材揭开，并将表面清理干净，如有局部损伤应即使 进行修补卷材搭接长度为150mm，卷材应错茬接缝，上层卷材应盖过下层卷材2.3主要节点构造做法：1) .阴阳角：阴阳角处的基层处理后，先要铺一层卷材附加层，附加层卷材要剪成下图所示形状，铺贴后剪处用热熔油膏封固ISO(■■■/12) .转角边墙卷材留接槎处理如下图:基应活遊,冷屈子油一渲 为墮饰“知叭库£坯敢 243l^rL£C 2:3L^±^，—■_L瓯］,呂H田■ F U s■凸 011卷材阴止层用在、接衽議誌1—it时怩护出注一獻久陳护埴］ i—塔杓增井住一卷甜諾康层l事丄细石棍離土廉护国|4 一聯豺防术恳J S-盘酎氓萨层皿一卷牯加强层F弓一水渥砂蘿找平层谒一期餐土懿层I 5—Sfi WJ^Jft^ 6—8TSf I^W V7—巻f?加翼层 7-*»i3) .立墙卷材收头及搭接:立面理三、 质量标准：1、 技术规范必须符合GB50108—2008标准规定。
2、 卷材防水层的基层表面平整、牢固、洁净、阴阳角处抹成圆弧3、 将1平方米的卷材覆盖基层表面上，2—4小时看卷材和基层无水珠潮湿，即达到了 含水率的要求4、 基层处理剂应涂布均匀，无漏涂现象5、 卷材防水搭接宽度准确，接缝牢固，平立面卷材及搭接部位卷材铺贴后表面平整， 无皱折、鼓泡、翘边现象，横竖接缝平直，美观6、 两幅卷材的搭接长边不小于100mm，短边不小于100mm,上下两层和相邻两幅卷材接 缝措开1/3幅宽，上下层卷材不得相互垂直铺贴7、 卷材防水层粘结牢固，结合紧密，厚度均匀一致8、 工序交接检查，隐检记录齐全9、 卷材和穿墙套管之间粘接牢固四、 质量保证措施1•提前编制方案，每道工序施工前，责任工长应向施工班组做好技术交底，并明确操作 方法和质量标准加强质量意识教育，提高责任心按施工组织设计中的质量保证体系运作 程序和检查制度，严格进行事前预防、过程控制2•每道工序施工过程中管理人员应进行过程监督，施工完后由专职质量检查员、监理进 行检查验收合格后，方可进行下道工序3. 对操作人员进行培训和技术交底，防水施工人员必须经培训考核合格后持证上岗4•基层应符合要求，在永久性保护墙四角留排水口，基层应有一定的坡度坡向排水口，以便排水。
5•接头应分层搭接，各层接槎应内高外低，卷材如有空鼓及损伤，应及时进行修补， 修补应按分层搭接要求修补，不得一次表面粘贴6•防水工程为特殊过程，应进行连续日监控，作到当天施工，当天检查，如有问题当 天整改，整改完毕方可继续施工主任工程师应做好特殊过程鉴定7•用喷灯热熔卷材完毕后，卷材温度比较咼，严禁立即上人踩踏，以免卷材表面出现脚 印防水施工不得在雨天、大风天及施工环境温度低于5° C进行审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
