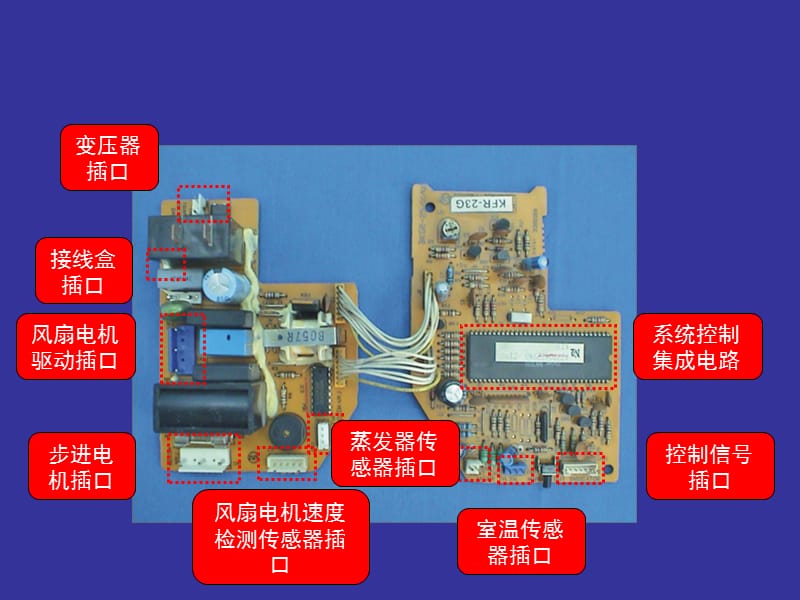

电源电路和系统控制电路,,变压器插口,,接线盒插口,,风扇电机驱动插口,,步进电机插口,,风扇电机速度检测传感器插口,,蒸发器传感器插口,,室温传感器插口,,控制信号插口,,系统控制集成电路,,,,,空调电路,CUP电路：完成空调的检测和控制功能 信号驱动电路：将CUP的控制信号进行驱动，使之能 够控制空调相关功能的电路工作 电源电路：将强电经过变压、整流、滤波、稳压后得到空调所需的各种电压 风机控制电路：控制风机的转速、方向和开、关 压缩机控制电路：控制压缩机的开、关 显示及遥控接收电路：显示空调状态和对空调进行控制空调电路板,空调电路常用元器件,继电器 功率继电器 交流接触器 过载保护器 压力开关 温度开关,空调器由制冷系统和电气系统组成，它的运行状态又与工作环境和条件有密切的关系，所以对空调空调器的故障分析需要综合考虑 故障原因可分为两类，一类为机外原因或人为故障（特别是电源是否正常），另一类则为机内故障在分析处理故障时，首先应排除机外原因排除机外因素后，又可将机内故障分为制冷系统故障和电气系统故障两类，一般应先排除电气系统故障 至于电气系统故障，又可从以下两方面来查找：开关电源是否送电；电动机绕组是否正常。
按照上述总的分析思路，便可逐步缩小故障范围，故障原因也就自然水落石出了空调器故障分析的一般方法,1、漏：指制冷剂泄漏；电气（线路、机体）绝缘破损引起的漏电等 2、堵：指制冷系统的脏堵与冰堵；空气过滤器堵塞；进风口、出风口被障碍物堵塞等 3、断：指电气线路断线；熔断器熔断；由于过热或电流过大引起过载保护器的触点断开；由于制冷系统压力不正常引起压力继电器的触点断开等 4、烧：指压缩机电动机的绕组、风扇电动机的绕组、电磁阀线圈、继电器线圈和触点等被烧毁 5、卡：指压缩机卡住、风扇卡住、运动部件的轴承卡住等 6、破损：指压缩机阀片破损、活塞拉毛、风扇扇叶断裂以及各种部件破损等常见故障现象,制冷系统运行时，进行初查采用的是问、摸、看、听、查的办法这些办法既简单而且有效 摸：压缩机正常运行2030分钟后，摸一摸吸气管、排气管、压缩机、蒸发器出风口、冷凝器等部位的温度，凭手感便可判断制冷效果的好坏 1.压缩机温度一般在90-100 2.摸蒸发器的表面温度工作正常的空调空调器蒸发器各处的温度应该是相同的，其表面是发凉的， 一般在15度左右，裸露在外的铜管弯头处有凝露水 3.摸冷凝器的表面温度空调器开机运转后，冷凝器很快就会热起来，热得越快说明制冷越快，在正常使用情况下，冷凝器的温度可达80度左右，冷凝管壁温度一般在45-55。
空调器初步检查,4.摸压缩机低压回气管表面温度正常时，吸气管冷，排气管热手摸应感到凉，如果环境温度较低，低压回气管表面还会有凝露水，如果回气管不结露，而高压排气管比较烫，压缩机外壳也很热，很可能是制冷剂不足，如果压缩机的回气管上全部结露，并结到压缩机外壳的一半或全部，说明制冷剂过多 5.摸干燥过滤器表面温度在正常情况下，手摸干燥过滤器表面感觉略比环境温度高如果有凉的感觉或凝露，说明干燥过滤器有微堵现象 6.摸出风口温度手应感觉出风有些凉意，手停留的时间长就感到有些冷空调器初步检查,看：先看空调器外形是否完好，各个部件的工作是否正常其次，看制冷系统各管路有无断裂，各焊接处是否有油迹出现，焊点有油迹则可能有渗漏再仔细看一下电器元件的插片有无松脱现象，各连接铜管位置是否正确，有无铜管碰壳体 最后，看一下离心风叶和轴流风叶的跳动是否过大，电动机和压缩机有无明显振动看高、低压压力值是否正常，环境温度在30度时，低压约为0.490.54Mpa,高压约为1.171.37MPa，环境温度在35度时，低压约为0.580.62Mpa,高压约为1.93 Mpa，环境温度在43度时，低压约为0.68Mpa,高压约为2.31 Mpa。
空调器初步检查,正常制冷时，在压缩机运行之初，毛细管会结上薄薄的一层霜，随后就逐渐化掉，但制冷剂不足或管路堵塞都会发生挂霜不化的现象还需指出，空调器运转时，一般应先看一看空调空调器的外部工作条件，例如室内、外环境温度是否过高或过低，过滤网是否太脏或有无通风不良等现象，以便排除外部原因及安装使用不当等因素空调器初步检查,听：仔细倾听整机运转的声音是否正常空调空调器在运转时，会发出一定的声音，但如果听到一些不正常的声音就有问题了，如在听压缩机运转时， 有“嗡嗡”声可立即判明是压缩机电动机不能正常启动的声音，此时应立即关掉电源，查找原因； “嘶嘶”声是压缩机内高压减振管断裂后发生的高压气流声； “嗒嗒”声是压缩机内部金属的碰撞声； “当当”声是压缩机内吊簧脱落或断裂后的撞击声 如出现“通通”声是压缩机液击声，即有大量的制冷剂吸入压缩机飞轮键槽配合松动的撞击声；,空调器初步检查,听离心风扇和轴流风扇的运转声应是平衡而均匀，如有碰擦或轴心不正，就会有异常声音出现停机时，当听到“咝咝”这种越来越轻的气流声时（系统压力平衡时发出），则可知系统基本没有堵塞 此外，凭听觉还可判断出其它一些噪音，例如：分机轴流风扇碰击外壳铁片的声音；风机缺油的“吱吱”尖叫声；风机离心风扇与泡沫外壳发出的“嚓嚓”声；压缩机底角螺栓松动、震动的声音；毛细管碰外壳的声音。
空调器初步检查,查：一般可用压力表、半导体点温计、钳形电流表、万用表等测量系统压力、温度、电源电压、绝缘电阻、运转电流是否符合要求，用卤素检漏灯或电子检漏仪检查制冷剂有无泄漏对于窗式空调空调器，用钳形电流表检查电流、电压、电阻十分方便电流读数应在额定电流范围左右（随温度高低电流略有变化）对于分体式空调空调器，用歧管表检测高、低压力也是一种实用、快速、有效的判断方法 当周围环境温度在30左右（空调空调制冷状况下），若低压表的压力（表压）在0.4MPa以下，则表明制冷剂不足或有泄漏高压表的压力（表压）正常值应在2MPa左右，过高或过低都说明有异常冷凝器的出口处若发生堵塞可使高压压力升高，而低压压力降低检查和观察的常规项目如下：（1）低压压力；（2）高压压力；（3）停机时平衡压力；（4）吸气管温度；（5）排气管温度；（6）压缩机温度；（7）冷凝器；（8）蒸发器；（9）过滤器；（10）毛细管；（11）工作电流空调器初步检查,一是认识空调电路元器件 制冷系统电气部件 电机部件 检测部件 辅助部件 电子电气元件 二是理清电路结构 电路板外围电路 电路板内部电路 三是理清单元功能控制电路 每一个控制功能都是由CPU控制输出信号 四是理清检测和保护电路,空调电路板检修思路,单相电压缩机检查,使用万用表电阻挡可以检查压缩机的电机绕组是否断路和短路。
测量时，用万用表的电阻挡测量绕组的两个接线端，若测得其电阻值为无穷大，则说明此绕组已经断路；若所测绕组的电阻值很小，则说明此绕组短路单相电压缩机绕组,,,,,,,C（Control),S(Start),R(Run),有时R也标记成M,用公式表示电阻值关系RS=RC+SC,SCRC,,,,三相电压缩机绕组,,,,,,T或W,S或V,R或U,,,,,,若三个阻值有明显偏差，说明压缩机绕组已损坏,空调器漏水大多有以下几种可能： 一是由于排水管出口处滋生的细菌、霉菌等微生物和灰尘杂物，在排水管处产生粘着沉积物，引起管道断面缩小甚至堵塞 二是排水管破裂、被挤压或某处有折痕，造成冷凝水外流 三是空调水平位置没有调好排水口位置高度过高，不利于冷凝水的排出空调器漏水检修,检修步骤： 查看空调安装水平平衡度是否正常 检查漏水部位，判断是否由于导风叶片方向不恰当所致 检查冷凝水出水管是否有破损、压扁和折痕 检查排水管是否管路扭曲或内低外高空调器漏水检修,。
