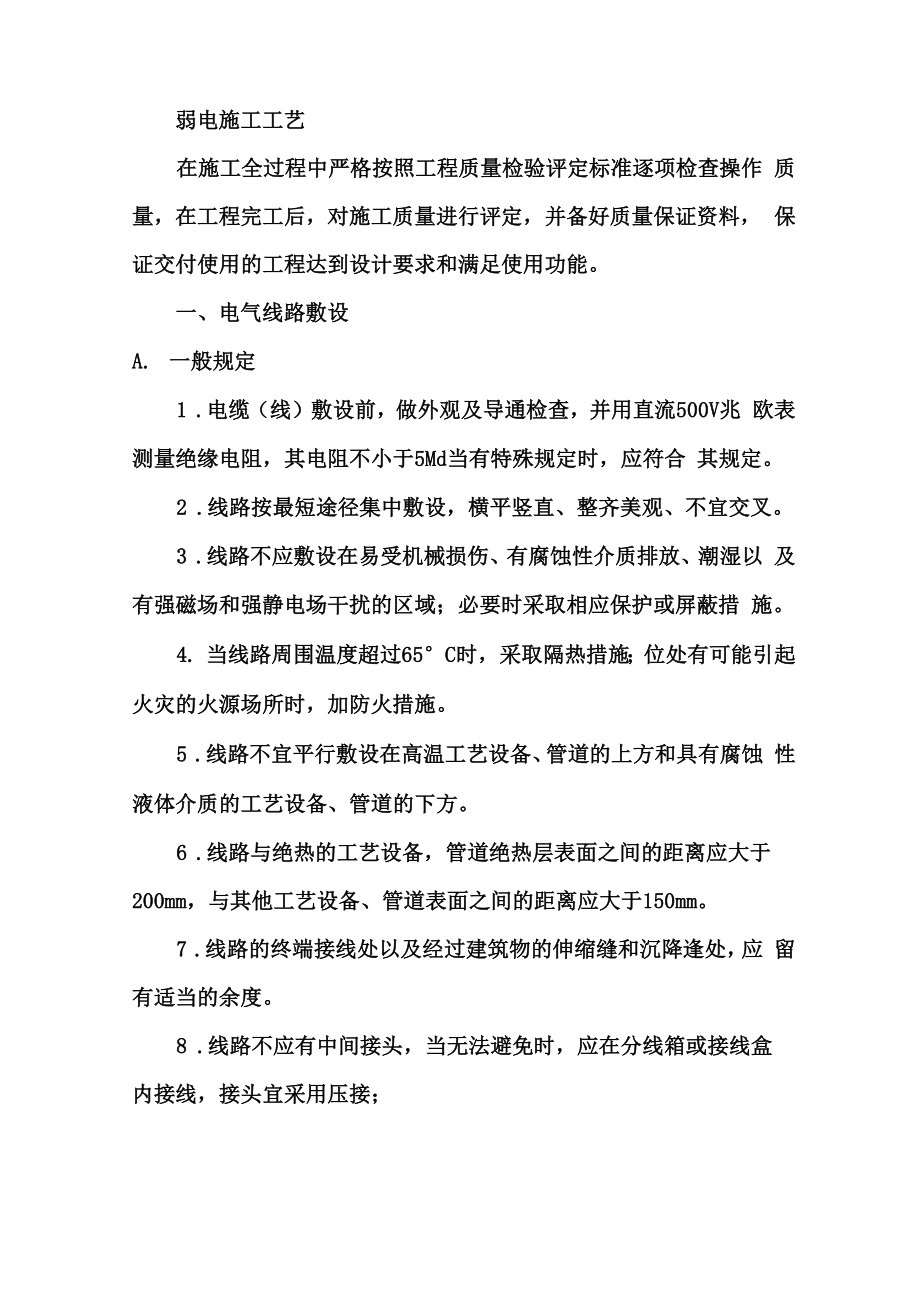

弱电施工工艺在施工全过程中严格按照工程质量检验评定标准逐项检查操作 质量，在工程完工后，对施工质量进行评定，并备好质量保证资料， 保证交付使用的工程达到设计要求和满足使用功能一、电气线路敷设A. 一般规定1 .电缆（线）敷设前，做外观及导通检查，并用直流500V兆 欧表测量绝缘电阻，其电阻不小于5Md当有特殊规定时，应符合 其规定2 .线路按最短途径集中敷设，横平竖直、整齐美观、不宜交叉3 .线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以 及有强磁场和强静电场干扰的区域；必要时采取相应保护或屏蔽措 施4. 当线路周围温度超过65°C时，采取隔热措施；位处有可能引起 火灾的火源场所时，加防火措施5 .线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀 性液体介质的工艺设备、管道的下方6 .线路与绝热的工艺设备，管道绝热层表面之间的距离应大于 200mm，与其他工艺设备、管道表面之间的距离应大于150mm7 .线路的终端接线处以及经过建筑物的伸缩缝和沉降逢处，应 留有适当的余度8 .线路不应有中间接头，当无法避免时，应在分线箱或接线盒内接线，接头宜采用压接；当采用焊接时应用无腐蚀性的焊药。
补偿导线宜采用压接同轴 电缆及高频电缆应采用专用接头9 .敷设路时，不宜在混凝土土梁、柱上凿安装孔10 .线路敷设完毕，应进行校线及编号，并按第一条的规定，测 量绝缘电阻11.测量线路绝缘时，必须将已连接上的设备及元件断开B. 电缆的敷设1 .敷设电缆时的环境温度不应低于-7°C2 .敷设电缆时应合理安排，不宜交叉；敷设时应防止电缆之间 及电缆与其他硬物体之间的磨擦；固定时，松紧应适度3 .多芯电缆的弯曲半径，不应小于其外径的6倍4 .信号电缆(线)与电力电缆交叉时，宜成直角；当平行敷设 时，其相互间的距离应符合设计规定5 .在同一线槽内的不同信号、不同电压等级的电缆，应分类布 置；对于交流电源线路和连锁线路，应用隔板与无屏蔽的信号线路隔 开敷设6 .电缆沿支架或槽内敷设时应在下列各处固定牢固：(1) 电缆倾斜坡度超过45°或垂直排列时，在每一个支架上2) 电缆倾斜坡度不超过45°且水平排列时，在每隔1~2个支 架上3) 和补偿余度两侧以及保护管两端的第一、第二两个支架上4) 引入仪表盘(箱)前300〜400mm处5) 引入接线盒及分线箱前150〜300mm处7. 线槽垂直分层安装时，电缆应按下列规定顺序从上至下排列: 仪表信号线路；安全连锁线路；交流和直流供电线路；8 .明敷设的信号线路与具有强磁场和强电场的电气设备之间的 净距离，宜大于1.5m ；当采用屏蔽电缆或穿金属保护管以及槽 内敷设时，宜大于0.8m o9 .电缆在沟道内敷设时，应敷设在支架上或线槽内。
当电缆进 入建筑物后，电缆沟道与建筑物间应隔离密封C, 其他要求1. 电线穿管前应清扫保护管，穿管时不应损伤导线2. 信号线路、供电线路、连锁线路以及有特殊要求的仪表信号 线路，应分别采用各自的保护管3. 仪表盘(箱)内端子板两端的线路，均应按施工图纸编号4. 每一个接线端子上最多允许接两根芯线5 .导线与接线端子板、仪表、电气设备等连接时，应留有适当 余度二、电源设备的安装A .供电系统的安装1.弱电工程的供电设备应在安装前检查设备的外观和技术性能并符合下列规定：2 .继电器、接触器和开关应动作灵活，接触紧密、无锈蚀、损 坏3 .紧固件、接线端子应完好无损，且无污物和锈蚀4.设备的附件齐全，性能符合安装使用说明书的规定B.电源设备的安装1 .设备的安装应牢固、整齐、美观，端子编号、用途标牌及其 他标志，应完整无缺，书写正确清楚2 .固定设备时，应使设备受力均匀3 .仪表箱内安装的供电设备其裸露带电体相互间或其他裸露导 电体之间的距离应不小于4mm当无法满足时，相互间必须可靠绝 缘4. 供电箱安装在混凝土墙上、柱或基础上时，宜采有膨胀螺栓 固定，并应符合下列规定：(1) 箱体中心距地面的高度宜为1・3~1・5m；(2) 成排安装的供电箱，应排列整齐。
5. UPS设备安装完毕，应检查其自动切换装置的可靠性，切换 时间及切换电压值应符合设计规定6 .稳压器在使用前应检查其稳压特性，电压波动值应符合安装 使用说明书的规定7 .整流器在使用前应检查其输出电压，电压值应符合安装前使 用说明书的规定8. 供电设备的带电部分与金属壳间的绝缘电阻，500V兆欧表测 量时，应不小于5MQ当安装使用说明书中有特殊规定时，应符合 规定9 .供电系统送电前，系统内所有电源设备的开关均应处于“继” 的位置，并应检查熔继器容量三、弱电系统的接地A. 一般规定1.弱电系统的接地，按用途分有保护性接地和功能性接地保 护性接地分为：防电击接地、防雷接地、防静电接地和防电蚀接地； 功能性接地分为：工作接地、逻辑接地、屏蔽接地和信号接地不同 的接地有不同的要求，应按设计决定的接地施工2 .需要接地的弱电系统的接地装置应符合下列要求：（1）当配管采用镀锌电管时，除设计明确规定处，管子与管子、 管子与金属盒子连接后不必跨接，但应遵守下述规定：1）管子间采用螺纹连接时，管端螺纹长度不应小于管接头长度 的12,螺纹表面应光滑、无锈蚀、缺损，在螺纹上应涂以电力复全 脂或导电性防腐脂。
连接后，其螺纹宜外露2~3扣2）管子间采用 带有紧定螺钉的套管连接时，螺钉应拧紧;在振动的场所，紧定螺钉应 有防松动措施3）管子与盒子的连接不应采用塑料纳子，应采用导电的金属纳 子4）弱电管子内有PE线时，每只接线盒都应和PE线相连2）当配管采用镀锌电管，设计又规定管子间需要跨接时，应遵守下述规定：1） 明敷配管不应采用熔焊跨接，应采用设计指定的专用接下来 线卡子跨接2） 埋地或埋设于混凝土中的电管，不应用线卡跨接，可采取熔 焊跨接3） 若管内穿有裸软PE铜线时，电管可不跨接此PE线必须与 它所经过的每一只接线盒相连3） 配管采用黑铁管时，若设计不要求跨接，则不必跨接若 要求跨接时，黑铁管之间及黑铁管与接线盒之间可采用圆钢跨接，单 面焊接，跨接长度不宜小于跨接圆钢直径的6倍；黑铁管与镀锌桥架 之间跨接时，应在黑铁管端部焊一只铜螺栓，用不小于4mm的铜导 线与镀锌桥架相连4） 当强弱电都采用PVC管时，为避免干扰，弱电配管应尽量 避免与强电配管平行敷设，若必须平行敷设，相隔距离宜大于0.5mo（5） 当强弱电用线槽敷设时，强弱电线槽宜分开；当需要敷设 在同一线槽时，强弱电之间应用金属隔板隔开。
四、综合布线系统A-施工前的环境检查在安装工程开始以前应对交接间、设备间的建筑和环境条件进行 检查，具备下列条件方可开工：1 .交接间间、设备间、工作区土建工程已全部竣工房屋地面 平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运、门锁和钥匙齐全2 .房屋预留地槽、暗孔、孔洞的位置、数量、尺寸均应符合设 计要求3. 对设备间铺设活动地板应专门检查，地板板块铺设严密坚固， 每平方米水平允许偏差不应大于2mm，地板支柱牢固，活动地板防 静电措施的接地应符合设计和产品说明书要求4. 交接间、设备间应提供可靠的施工电源和接地装置5 .交接间、设备间的面积，环境温、湿度均应符合设计要求和 相关规定B, 施工前的器材检验1 .器材检验一般要求(1) 施工前，施工单位应对工程所用线缆器材规格、程式、数 量、质量进行检查，无出厂检验证明材料者或与设计不符不得在工程 中使用2) 经检验的器材应做好记录，对不合格证的器件应单独存放， 以备核查与处理2 .型材、管材与铁件的检验要求：(1) 各种型材的材质、规格、型号应符合设计文件的规定，表 面应光滑、平整、不得变形、断裂2) 管材采用钢管、硬聚氯乙烯管、玻璃钢管时，其管身就光 滑无伤痕、管孔无变形，孔径、壁厚应符合设计要求。
3) 管道采用水泥管块时，应符合邮电部《通信管道工程施工及验收技术规范》(YDJ39-90)中相关规定4) 各种铁件的材质、规格均应符合质量标准，不得有歪斜、 扭曲、飞刺、断裂或破损5) 铁件的表面处理和镀层均应完整、表面光洁、无脱落、气 泡等缺陷3 .线缆的检验要求：(1) 工程使用的对绞电缆和光缆规格、程式、形式应符合设计 的规定和合同要求2) 电缆所附标志、标签内容应齐全、清晰3) 电缆外护套须完整无损，电缆应附有出厂质量检验合格证 如用户要求，应附有本批量电缆的电气性能检验报告4)电缆的 电气性能应从本批量电缆的任意三盘中截出100m长度进行抽样测 试5) 剥开缆线头，有A、B端要求的要识别端别，在缆线外端 应标出类别和序号6) 光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是 否良好7) 综合布线系统工程采用62.5/125U m或50/125U m多模渐 变折射率光纤光缆和单模光纤光缆时，现场检验应测试光纤衰减常数 和光纤长度1) 衰减测试：宜采用光时域反射仪(OTDR)进行测试测试结 果如超出标准或与出厂测试数值差异太大，应用光功率测试，并加以比较，断定是测试误差还是光纤本身衰减过大。
2）长度测试：要求对每根光纤进行测试，测试结果应一致如 果在同一盘光缆中，光纤长度差异较大，则应从另一端进行测试或做 通光检查，以判定是否有断纤现象存在8）光纤调度软线（光跳线）检验应符合下列规定：1） 光纤调度软线应具有经过防火处理的光纤保护包皮，两端的 活动连接器（活接头）端面应装配有合适的保护盖帽；2） 每根光纤调度软线中光纤的类型应有明显的标记，选用应符 合设计要求4.接插件的检验要求：（1） 接线排和信息插座及其他接插件的塑料材质应具有阻燃 性2） 保安接线排的保安单元过压、过流保护各项指标应符合邮 电部有关规定3） 光纤插座的连接器使用型号和数量、位置与设计相符4） 光纤插座面板应有发射（TX）和接收（RX）明显标志5 .配线设备的使用应符合下列规定：（1）电缆交接设备的型号、规格应符合设计要求：（2）光、电缆交接设备的编排及标志名称应与设计相符各类 标志名称应统一，标志位置正确，清晰6 .有关对绞电缆电气性能、机械特性、光缆传输性能及接插件 的具体技术指标和要求，应符合设计规范C, 设备安装1 .机架安装要求(1) 机架安装完毕后，水平、垂直度应符合厂家规定如无厂 家规定，垂直偏差不应大于3mm。
2) 机架上的各种零件不得脱落或碰坏漆面如有脱落应予以 补漆，各种标志完整清晰3) 机架的安装应牢固，应按施工图的要求进行加固4) 安装机架面板，架前应留有1.5m的空间，机架背面离墙距离应大于 0.8m，以便于安装和施工5) 壁挂式机框底距地面宜为300~800mm2 .配线设备机架安装要求：(1) 采用下走线方式时，架底位置与电缆上线孔相对应2) 各直列垂直倾斜误差不应大于3mm，底座水平误差每平方 米不应大于2mm3) 接线端子各种标志应齐全4) 交接箱或暗线箱宜暗设在墙内预留墙洞安装，箱底高出 地面宜为500~1000mm3 .各类接线模块安装要求：(1) 模块设备应完整，安装就位，标志齐全2) 安装螺丝必须拧紧，面板应保持在一个水平面上4.信息插座安装要求：(1)安装在活动地板或地面上，应固定在接线盒内，插座面板有直立和水平等形式；接线盒盖可开启，并应严密防水、防尘接线 盒盖应与地面齐平2) 安装在墙体上，宜高出在地面300mm，如地面采用活动地 板时，应加上活动地板内净高尽寸3) 信息插座底座的固定方法以施工现场条件而定，宜采用扩 张螺钉、射钉等方式4) 固定螺丝需拧紧，不应产生松动现象。
5) 信息插座应有标签，以颜色、图形、文字表示所接终端设备类型6) 安装位置应符合设计要求5 .电缆桥架及槽道安装要求：(1)桥架及槽道的安装位置应符合施工图规定，左右偏差不应超过50mm o(2)桥架及槽道水平度每平方米偏差不应超过2mmo(3) 垂直桥架及槽道应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm o(4) 两槽道拼接处水平度偏差不应超过2mmo(5) 吊架安装应保持垂直，整齐牢固，无倾斜现象6) 金属桥架及槽道与节间应接触良好，安装牢固6 .安装机架、配线设备及金属钢管、槽道接地体应符合设计要 求，并保持良好的电气连接D. 缆线的敷设和支撑保护方式1 .线缆的敷设（1）缆线敷设一般应符合下列要求:1）缆线的布放前应核对规格、程式、路由及位置与设计规定相 符2）缆线的布放应平直，不得产生扭绞、打圈等现象，不应受到 外力的挤压和损伤3） 缆线在布放前两端应贴有标签，以表明起始和终端位置，标 签书写应清晰、端正和正确4） 电源线、信号电缆、结绞电缆、光缆及建筑物内其他弱电系 统的缆线应分离布放各缆线间的最小净距应符合设计要求5） 缆线布放时应有冗余在交接间、设备间对绞电缆预留长度 一般为3~6m,工作区为0.3~0.6m;光缆在设备端预留长度一般为 5~10m。
有特殊要求的应按设计要求预留长度6）缆线的弯曲半径应符合下列规定：① 非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍，在 施工过程中应至少为8倍② 屏蔽对绞电缆的弯曲半径应至少为电缆外径的6~10倍③主 干对绞电缆的弯曲半径应至少为电缆外径的10倍④ 光缆的弯曲半径至少少为光缆外径的15倍，在施工过程中应 至少为20倍⑤ 缆线布放，在牵引过程中，吊挂缆线的支点相隔间距不应大于 1.5m,布放缆线的牵引力，应小于缆线允许张力的80%，对光缆瞬间 最大牵引力不应超过光缆允许的张力在以牵引方式敷设光缆时，主 要牵引力应加在光缆的加强芯上⑥ 缆线布放过程中为避免受力和扭曲，应制作合格的牵引端头 如采用机械牵引时，应根据缆线牵引的长度、布放环境、牵引张力等 因素选用集中牵引或分散牵引等方式⑦ 布放光缆时，光缆盘转动应与光缆布放同步，光缆牵引的速度 一般为15m/min光缆出盘处要保械松驰的弧度，并留有缓冲的余 量，又不宜过多，避免光缆出现背扣2） 预埋线槽与暗管敷设缆线应符合下列规定：1） 敷设管道的两端应有标志，表示出房号、序号和长度2） 敷设暗管时宜采用钢管或阻燃硬质PVC管布主放双护套线 和主干缆线时，直线管道的管径利用率应为 50~60%，弯管道为 40~50%，暗管布放4对对绞电缆时，管道的截面利用率应为25~30%。
预埋线槽宜采用金属线槽，线槽的截面利用率不应超过40%3） 光缆与电缆同管敷设时，应在暗管内预置塑料管子，将光缆 敷设在子管内，使光缆和电缆分开布放，子管的内径应为光缆外径的 1.5 倍3） 设置电缆桥架和线槽敷设缆线应符合下列规定：1） 电缆桥架宜高出地在面2.2m以上，桥架顶部距顶棚或其他 障碍物不应小于0.3m桥架宽度不宜小于0.1m,桥架内横断面的填充 率不应超过50%2） 电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5 m处应固定在桥架的支架上；水平敷设时，在缆线的首、尾、转弯及每 间隔3~5m处进行加固3） 电缆线槽宜高出地面2.2m.在吊顶内设置时,槽盖开启面应保 持80mm的垂直净空，线槽截面利用率不应超过50%4） 布放线槽缆线可以不绑扎，槽内缆线应顺直，尽量不交叉， 缆线不应溢于线槽，在缆线进出线槽部位，转弯处应绑扎固定垂直 线槽布放缆线应每间隔1.5m固定在缆线支架上5） 在水平、垂直桥架和垂直线槽内敷设缆线时，应对缆线进行 绑扎4对对绞电缆以24根为束，25对或以上主干对绞电缆、光缆 及其他信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎绑扎 间距不宜大于1.5m，扣间距应均匀，松紧适度。
6） 建筑群子系统采用架空、管道、直埋、墙壁及暗管敷设电光 缆的施工技术要求应参照邮电部《市内线路工程施工及验收技术 规范》，《电信网光纤数字传输系统工程施工及验收暂行技术规定》的 相关规定执行2 .支撑保护方式（1）配线子系统缆线敷设支撑保护方式应符合下列要求：1）预埋金属线槽支撑保护方式；① 在建筑物中预埋线槽可为不同尺寸，按一层或二层设置，应至 少预埋二根以上，线槽截面高度不宜超过25mm② 线槽直埋长度超过6m或槽路由交叉、转弯时宜设置拉线 盒，以便于布放缆线和维修2） 预埋暗管支撑保护要求：① 暗管宜采用金属管或阻燃硬质PVC管，预埋在墙体是间的暗 管内径不宜超过50mm，楼板中的暗管内径宜为15~25mm直线布 管30m应设置暗线箱等装置② 暗管的转弯角度应大于900,在路径上每根暗管的转弯不得多 于二个，并不应有S弯出现在弯曲布管时，每间隔15m处应设置 暗线箱等装置③ 暗管转弯的曲率半径不应小于该管外径的6倍，如暗管外径大 于50mm时，不应小于10倍3） 设置缆线桥架和缆线线槽支撑保护要求：①桥架水平敷设时，支撑间距一般为1.5~3m，垂直敷设时固定 在建筑物构体上的间距宜小于2m。
② 金属线槽敷设时，在下列情况下设置支架或吊架：A. 线槽接头处；B. 间距3m；C. 离开线槽两端口 0.5m处；D. 转弯处③ .塑料线槽槽底固定点间距一般为1m4） 铺设活动地板敷设缆线时，活动地板内净空不应小于150mm， 活动地板内如果作为通风系统的风道使用时，地板内净高不应小于 300mm5） 在工作区的信息点位置和缆线敷设方式未定的情况下，或在工作区采用地毯下布放缆线时，在工作区宜设置交接箱，每个交接箱 的服务面积约为80m26) 不同种类的缆线布放在金属线槽内，应同槽分室布放金属 线槽接地应符合设计要求7) 干线子系统缆线敷设支撑保护应符合下列要求：1) 缆线不得布放在电梯或管道竖井中2) 干线通道间应沟通竖井中缆线穿过每层楼板孔洞宜为矩形或圆形矩形孔洞尺寸不 宜小地300mmX 100mm,圆形孔洞处应至少安装三根圆形钢，管径 不宜小于100mm oE. 缆线的终端1 .缆线终端的一般要求：(1)缆线在终端前，必须检查标签颜色和数字含义，并按顺序终 端o(2) 缆线中产不得产生接头现象3) 缆线终端处必须卡接牢固，接触良好4) 缆线终端应符合设计和厂家安装手册要求5) 对绞电缆与插件连接应认准线号、线位色标，不得颠倒和 错接。
2 .对绞电缆芯线终端应符合下列要求：(1)对绞电缆芯线终端应量保持扭绞状态，非扭绞长度对于5 类线不应大于13mm，4类线不大于25mm o(2) 剥除护套均不得刮伤绝缘层，应使用专用工具剥除3) 对绞线在与信息插座(RJ45)相连时，必须按色标和线对 顺序进行卡接插座类型、色标和编号应符合下图规定：(4) 对绞电缆与RJ45信息插座的卡子连接时，就按先近后远， 先上后下的顺序进行卡接5) 对绞电缆与接线模块(IDC、RJ45)卡接时，应按设计和厂 家规定进行操作6) 屏蔽对绞电缆的屏蔽层与接插件处屏蔽罩可靠接触，缆线 屏蔽层应与接插屏蔽罩360圆周接触，接触长度不宜小于10mmF. 工程验收1 .竣工技术文件应做到如下要求：(1) 工程竣工以后，施工单位应在工程验收以前，将工程竣工 技术资料一式三份交给建设单位2) 综合布线系统工程的竣工技术资料应包括以下内容：-安装工程量；-工程说明；-设备、器材明细表；-竣工图纸为施工中更改后的施工设计图； -测试记录;-系统如采用微机设计、管理、维护、监测，应提供程序清单和 用户数据文件，如磁盘、操作说明等文件;-工程变更、检查记录及施工过程中，需更改设计或采取相关措施，由建设、设计、施工等单位之间的双方洽商记录；-随工验收记录；-隐蔽工程签证。
