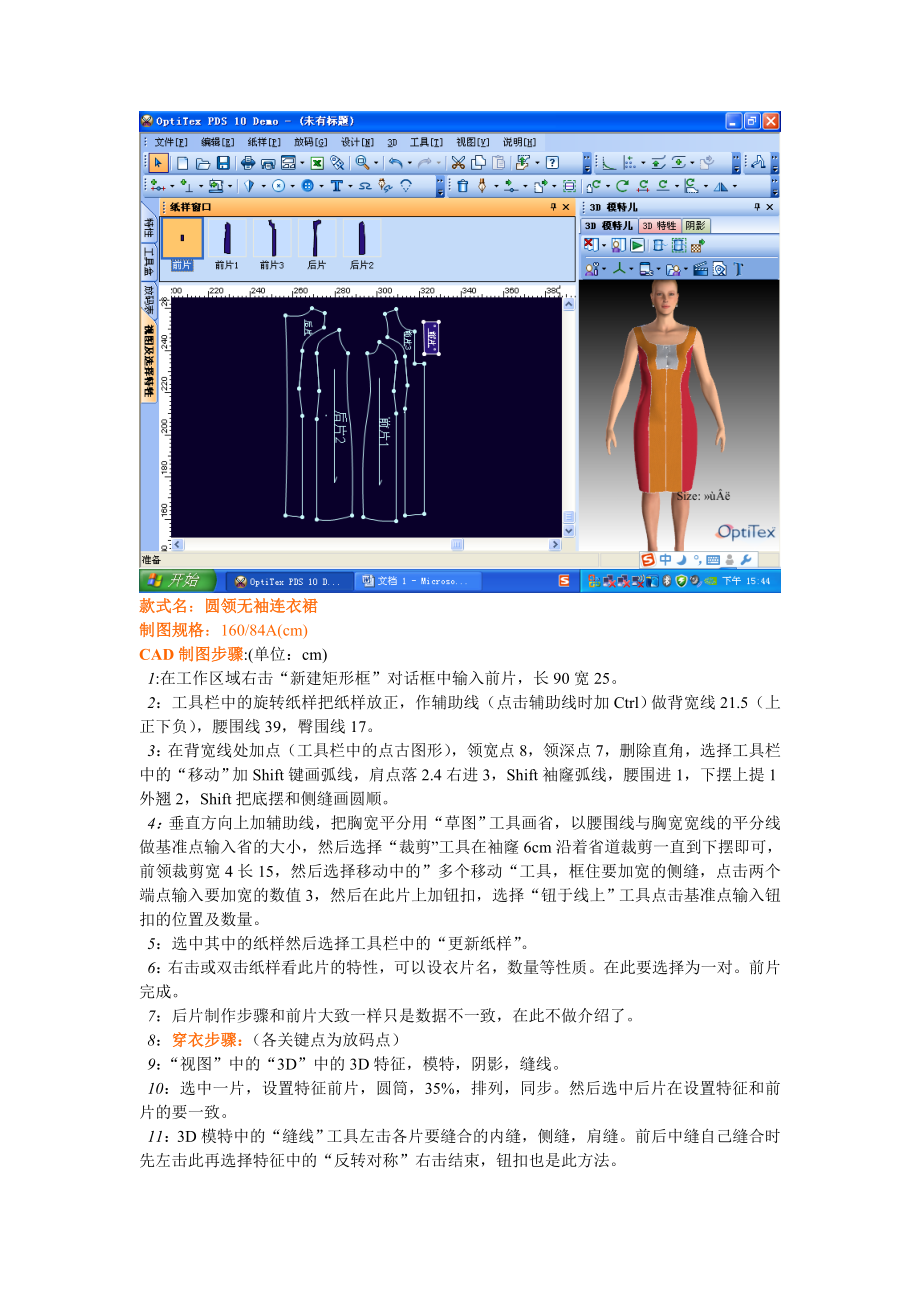

款式名：圆领无袖连衣裙制图规格：160/84A(cm)CAD制图步骤:(单位：cm)1:在工作区域右击“新建矩形框”对话框中输入前片，长90宽252：工具栏中的旋转纸样把纸样放正，作辅助线（点击辅助线时加Ctrl）做背宽线21.5（上正下负），腰围线39，臀围线173：在背宽线处加点（工具栏中的点古图形），领宽点8，领深点7，删除直角，选择工具栏中的“移动”加Shift键画弧线，肩点落2.4右进3，Shift袖窿弧线，腰围进1，下摆上提1外翘2，Shift把底摆和侧缝画圆顺4：垂直方向上加辅助线，把胸宽平分用“草图”工具画省，以腰围线与胸宽宽线的平分线做基准点输入省的大小，然后选择“裁剪”工具在袖窿6cm沿着省道裁剪一直到下摆即可，前领裁剪宽4长15，然后选择移动中的”多个移动“工具，框住要加宽的侧缝，点击两个端点输入要加宽的数值3，然后在此片上加钮扣，选择“钮于线上”工具点击基准点输入钮扣的位置及数量5：选中其中的纸样然后选择工具栏中的“更新纸样”6：右击或双击纸样看此片的特性，可以设衣片名，数量等性质在此要选择为一对前片完成7：后片制作步骤和前片大致一样只是数据不一致，在此不做介绍了。
8：穿衣步骤：（各关键点为放码点）9：“视图”中的“3D”中的3D特征，模特，阴影，缝线10：选中一片，设置特征前片，圆筒，35%，排列，同步然后选中后片在设置特征和前片的要一致11：3D模特中的“缝线”工具左击各片要缝合的内缝，侧缝，肩缝前后中缝自己缝合时先左击此再选择特征中的“反转对称”右击结束，钮扣也是此方法12：选择模特中的“衣片摆放位置”然后调整一片的位置（调整时要按Ctrl）然后再选择“模拟试穿”13：选中一片衣服然后点击“阴影”可调换衣服的面料和颜色等注：F8键可显示个线段的长度F10键可显示各线段的线序号，在此没显示这两种用法，因为图形太小 。
