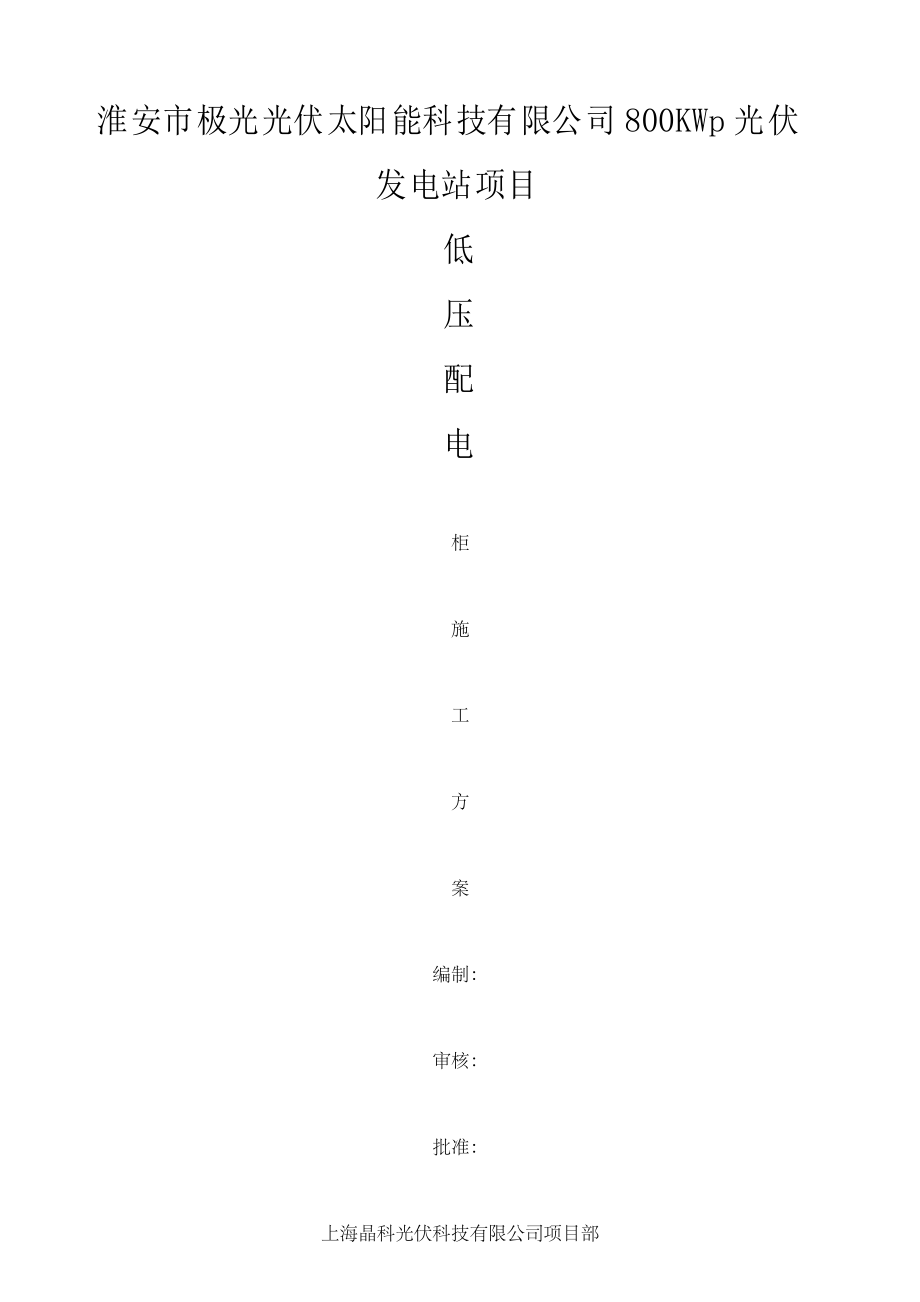

淮安市极光光伏太阳能科技有限公司 800KWp 光伏发电站项目低压配电柜施工方案编制：审核：批准：上海晶科光伏科技有限公司项目部一、工程概况淮安市极光光伏太阳能科技有限公司 800KWp 光伏发电站项目为我公司承建项目，项目建设任务为于淮安市职教中心 6 幢教学楼屋面安装 800KWp 容量的安装电站，以 7 回路400V 低压线路汇流至本项目新建配电房，升压至 10KV 并入国家电网其中，各光伏区域汇流柜安装于各教学楼附近，为了安全、优质、按期完成此工程任务且不影响后期职教中 心建设，特制定如下施工方案：根据职教中心总规划平面图，以不影响建筑及道路为前提，将各区域汇流柜安装位置定于各教学楼旁绿化带范围内利用顶管施工入土点及出土点作为汇流柜基础坑，浇筑混 凝土基础，敷设槽钢作为汇流柜的安装基础基础坑内用水泥砂浆找平二、施工组织部署2.1 施工工艺流程勘察进场测量开挖基础坑垫层浇筑立模植筋槽钢固定混凝土浇筑设备就位接地体施工接地体固定2.2 施工组织与管理根据工程的实际情况，我项目部成立配电柜基础施工指导小组，聘请经验丰富的施工 队伍具体负责该工程项目的施工作业工程项目管理组与岗位责任框图项目副经理项目总工程师项目技术员主要施工人员组织表施工班组长施工班组岗位职责人数项目副经理负责指挥组织生产，协调对外关系，对工程技术、 1 质量、安全、进度等全面负责技术负责人负责工程技术 1施工班组长负责施工队施工，协调各工序 1立模工基础模具施工 1钢筋工基础内钢筋施工 12.3 施工准备2.3.1 施工准备1、对拟浇筑配电柜基础地点进行勘察，查明该地段建筑基础、地下障碍物及地下公用管线的种类、位置、埋深、走向及管材、尺寸等。
根据相关部门的管位交底，现场勘查情 况进行复核；2、 准备好模具、钢筋、槽钢、商品混凝土等材料；3、 场地平整，保证基础坑大小满足施工要求；4、 施工区域周围搭建安全防护围栏，保障安全文明施工三、施工过程3.1 设备基础施工施工顺序：场地平整——放线及垫层施工——立模植筋——基础施工——槽钢安装定 位——二次灌浆3.1.1 根据设计要求，将槽钢进行加工，并进行除锈及刷防腐防锈漆；3.1.2 槽钢的埋设1）直埋法：于商品混凝土浇筑的同时，将槽钢埋设好，要求：水平误差不超过 1mm，长度误差不超过 5mm；表面可高出找平面 5-10mm；水平调整完成后，应将接地体与槽钢进行焊接，并再次检查槽钢的安装尺寸和水平情况，对不合格的立即进行修改；2）预留埋设：于商品混凝土浇筑的同时，根据图纸在拟安装槽钢的位置用预埋好钢筋，并留出槽钢的安装位置；完成浇筑后，将槽钢与钢筋进行焊接，将槽钢与基础之间的 缝隙用水泥砂浆填充；3.1.3 槽钢安装完成后，必须与接地网做可靠连接槽钢接地做法：槽钢两端各自与接 地扁钢可靠焊接，露出地面部分应刷防锈漆3.2 接地系统接地网的制作应严格遵守《电气装置安装工程接地装置施工及验收规范》的要求；接地体的埋设深度：基坑底部以下 1.5m；搭接焊的长度要求：扁钢与扁钢的搭接为扁钢宽度的 2 倍，且不少于三面焊接；圆钢与圆钢的搭接为圆钢直径的 6 倍，双面焊接；圆钢与扁钢的搭接为圆钢直径的 6 倍，双 面焊接；接地装置施工完毕，应进行接地电阻测试。
3.3 设备安装3.3.1 配电柜吊装1） 根据配电柜安装尺寸对柜位基础进行验收，经验收合格并达到安装条件后，方可进 行设备的吊装；2） 设备开箱检查；3） 配电柜就位后，将配电柜与槽钢进行焊接或固定；4） 施工完毕在投运前，进行电气试验，合格方可投运3.3.2 配电柜安装1） 根据图纸，确定各配电柜安装的光伏区域，将柜体放置于基础槽钢之上，用 0.5mm 铁片调整水平度柜体，每处不超过三片；2） 根据柜体的安装螺栓孔位置及尺寸，在基础槽钢上用手电钻钻孔四、施工质量管理质量是项目后期运行的根本，为确保分项工程优良目标，除运行《 ISO-9002》标准外，项目部将建立完善的质量管理网络和采取有效的管理手段和措施来确保本工程的的优 良目标的实现1） 质量管理措施采取“二级监理”“五步到位”二级监理：项目部质检部、监理单位五步到位：操作要求交底到位；上下工序交接到位；上下班交接到位；关键部位的 检查、验收到位；现场检查、验收到位2） 质量管理网络质量管理网络明确每一个人，每一个岗位在质量管理工作所应承担的工作和责任，密切注意工程实施过程中所发生的情况，分析产生问题的原因，利用最佳的对策， 以确保工程保质保量的完成。
五、安全文明施工5.1 安全施工5.1.1 安全工作目标1） 无职工工伤死亡事故2） 无重大火灾事故3） 无重大有责地下管线损坏事故1） 开展安全技术交底2） 进入施工现场，必须遵守安全生产规章制度3） 服从施工负责人和安全管理员的指挥4） 严禁酒后上班，严禁在禁止抽烟的场所吸烟和用火，严禁任意拆除和挪动各种防护 装置和警告、安全标志5.1.3 专项安全管理措施1）吊机施工A、 严格遵守“安全第一，预防为主”的安全生产方针，并严格执行国家及行业的各项 安全规范，规程及标准B、 明确各级管理及岗位的安全职责，全面落实安全管理责任制C、 加强安全教育和安全培训，吊机司机持证上岗D、 作业人员需穿戴劳护用品2）施工用电A、 施工现场的电气设备必须有有效的安全技术措施B、 必须经常对现场的电气线路和设备进行检查C、 电源线路应采用三相五线制，保证绝缘良好D、 所有的临时电源都要设置有效的漏电保护开关。
